Способ изготовления сборных элементов сооружений

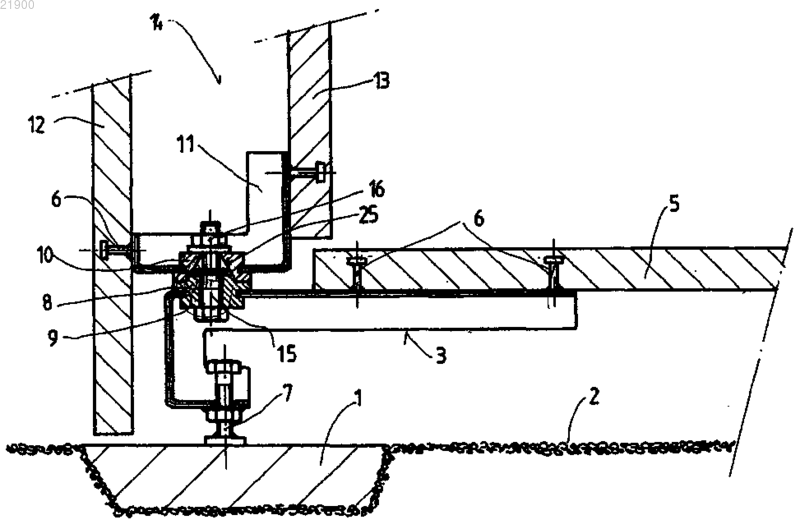

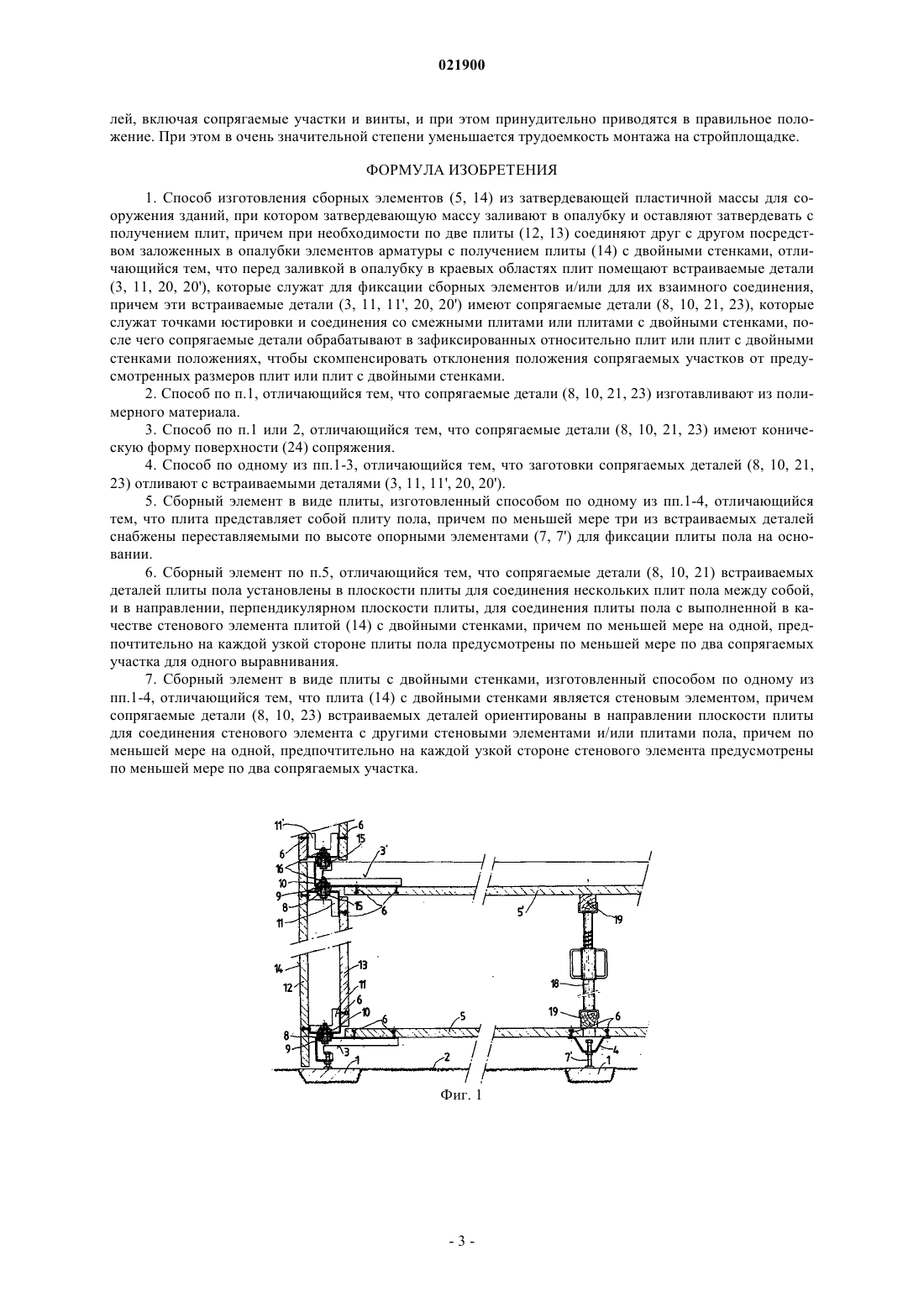

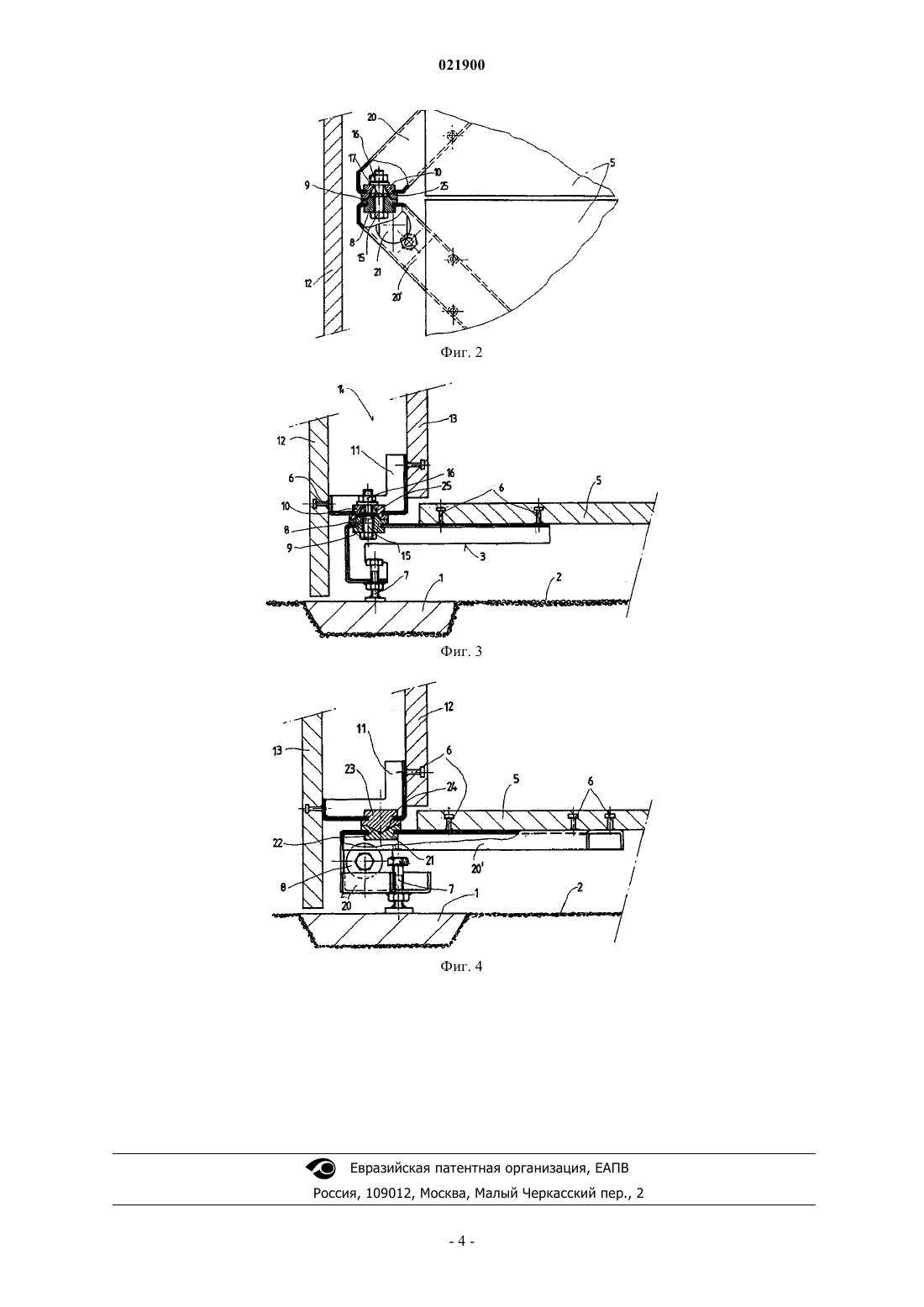

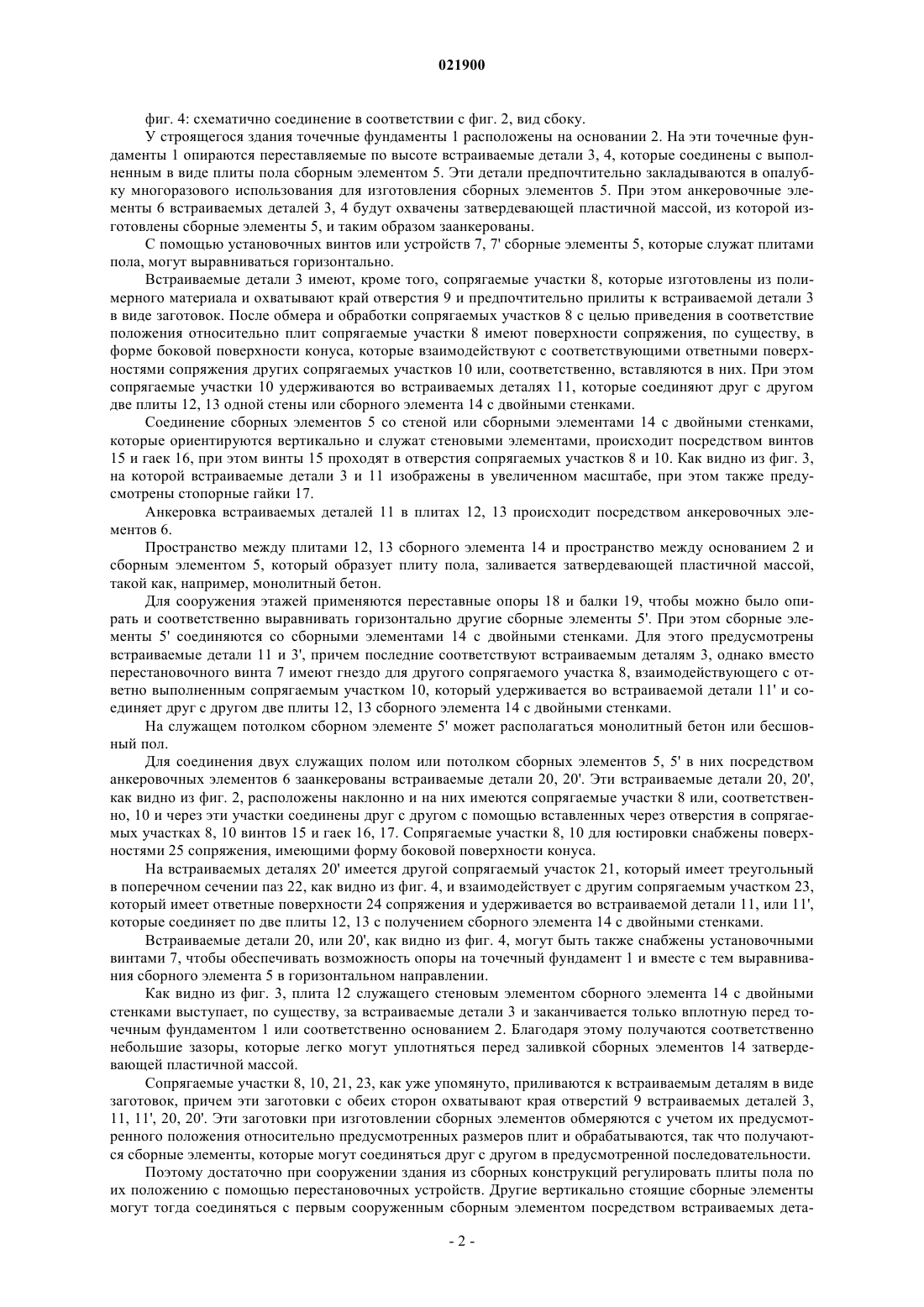

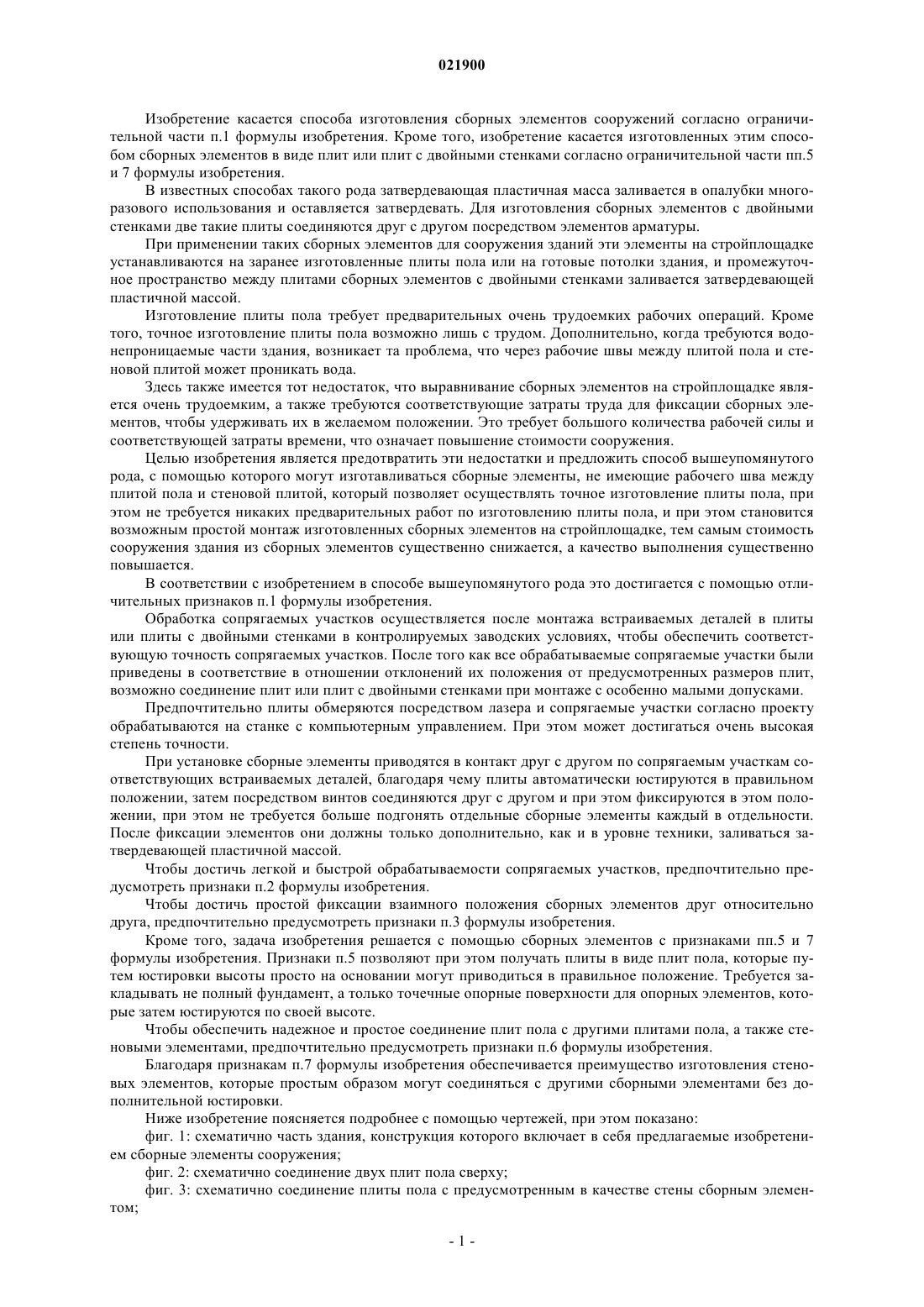

СПОСОБ ИЗГОТОВЛЕНИЯ СБОРНЫХ ЭЛЕМЕНТОВ СООРУЖЕНИЙ Изобретение касается способа изготовления сборных элементов (5, 14) из затвердевающей пластичной массы для сооружения зданий, при котором затвердевающая масса заливается в опалубку и оставляется затвердевать с получением плит, при этом при необходимости по две плиты(12, 13) соединяются друг с другом посредством заложенных в опалубки элементов арматуры с получением плиты (14) с двойными стенками. Встраиваемые детали (3, 4, 20, 20'), которые служат для фиксации сборных элементов и/или для их взаимного соединения, встраиваются в краевых областях плит или плит с двойными стенками, при этом встраиваемые детали (3, 11, 11', 20, 20') имеют сопрягаемые участки (8, 10, 21, 23), которые служат точками юстировки и соединения со смежными плитами или плитами с двойными стенками. В следующей операции способа сопрягаемые участки обрабатываются в зафиксированных относительно плит или плит с двойными стенками положениях, чтобы скомпенсировать отклонения положения сопрягаемых участков от предусмотренных размеров плит или плит с двойными стенками. Кроме того, изобретение касается изготовленных этим способом сборных элементов. Изобретение касается способа изготовления сборных элементов сооружений согласно ограничительной части п.1 формулы изобретения. Кроме того, изобретение касается изготовленных этим способом сборных элементов в виде плит или плит с двойными стенками согласно ограничительной части пп.5 и 7 формулы изобретения. В известных способах такого рода затвердевающая пластичная масса заливается в опалубки многоразового использования и оставляется затвердевать. Для изготовления сборных элементов с двойными стенками две такие плиты соединяются друг с другом посредством элементов арматуры. При применении таких сборных элементов для сооружения зданий эти элементы на стройплощадке устанавливаются на заранее изготовленные плиты пола или на готовые потолки здания, и промежуточное пространство между плитами сборных элементов с двойными стенками заливается затвердевающей пластичной массой. Изготовление плиты пола требует предварительных очень трудоемких рабочих операций. Кроме того, точное изготовление плиты пола возможно лишь с трудом. Дополнительно, когда требуются водонепроницаемые части здания, возникает та проблема, что через рабочие швы между плитой пола и стеновой плитой может проникать вода. Здесь также имеется тот недостаток, что выравнивание сборных элементов на стройплощадке является очень трудоемким, а также требуются соответствующие затраты труда для фиксации сборных элементов, чтобы удерживать их в желаемом положении. Это требует большого количества рабочей силы и соответствующей затраты времени, что означает повышение стоимости сооружения. Целью изобретения является предотвратить эти недостатки и предложить способ вышеупомянутого рода, с помощью которого могут изготавливаться сборные элементы, не имеющие рабочего шва между плитой пола и стеновой плитой, который позволяет осуществлять точное изготовление плиты пола, при этом не требуется никаких предварительных работ по изготовлению плиты пола, и при этом становится возможным простой монтаж изготовленных сборных элементов на стройплощадке, тем самым стоимость сооружения здания из сборных элементов существенно снижается, а качество выполнения существенно повышается. В соответствии с изобретением в способе вышеупомянутого рода это достигается с помощью отличительных признаков п.1 формулы изобретения. Обработка сопрягаемых участков осуществляется после монтажа встраиваемых деталей в плиты или плиты с двойными стенками в контролируемых заводских условиях, чтобы обеспечить соответствующую точность сопрягаемых участков. После того как все обрабатываемые сопрягаемые участки были приведены в соответствие в отношении отклонений их положения от предусмотренных размеров плит,возможно соединение плит или плит с двойными стенками при монтаже с особенно малыми допусками. Предпочтительно плиты обмеряются посредством лазера и сопрягаемые участки согласно проекту обрабатываются на станке с компьютерным управлением. При этом может достигаться очень высокая степень точности. При установке сборные элементы приводятся в контакт друг с другом по сопрягаемым участкам соответствующих встраиваемых деталей, благодаря чему плиты автоматически юстируются в правильном положении, затем посредством винтов соединяются друг с другом и при этом фиксируются в этом положении, при этом не требуется больше подгонять отдельные сборные элементы каждый в отдельности. После фиксации элементов они должны только дополнительно, как и в уровне техники, заливаться затвердевающей пластичной массой. Чтобы достичь легкой и быстрой обрабатываемости сопрягаемых участков, предпочтительно предусмотреть признаки п.2 формулы изобретения. Чтобы достичь простой фиксации взаимного положения сборных элементов друг относительно друга, предпочтительно предусмотреть признаки п.3 формулы изобретения. Кроме того, задача изобретения решается с помощью сборных элементов с признаками пп.5 и 7 формулы изобретения. Признаки п.5 позволяют при этом получать плиты в виде плит пола, которые путем юстировки высоты просто на основании могут приводиться в правильное положение. Требуется закладывать не полный фундамент, а только точечные опорные поверхности для опорных элементов, которые затем юстируются по своей высоте. Чтобы обеспечить надежное и простое соединение плит пола с другими плитами пола, а также стеновыми элементами, предпочтительно предусмотреть признаки п.6 формулы изобретения. Благодаря признакам п.7 формулы изобретения обеспечивается преимущество изготовления стеновых элементов, которые простым образом могут соединяться с другими сборными элементами без дополнительной юстировки. Ниже изобретение поясняется подробнее с помощью чертежей, при этом показано: фиг. 1: схематично часть здания, конструкция которого включает в себя предлагаемые изобретением сборные элементы сооружения; фиг. 2: схематично соединение двух плит пола сверху; фиг. 3: схематично соединение плиты пола с предусмотренным в качестве стены сборным элементом; фиг. 4: схематично соединение в соответствии с фиг. 2, вид сбоку. У строящегося здания точечные фундаменты 1 расположены на основании 2. На эти точечные фундаменты 1 опираются переставляемые по высоте встраиваемые детали 3, 4, которые соединены с выполненным в виде плиты пола сборным элементом 5. Эти детали предпочтительно закладываются в опалубку многоразового использования для изготовления сборных элементов 5. При этом анкеровочные элементы 6 встраиваемых деталей 3, 4 будут охвачены затвердевающей пластичной массой, из которой изготовлены сборные элементы 5, и таким образом заанкерованы. С помощью установочных винтов или устройств 7, 7' сборные элементы 5, которые служат плитами пола, могут выравниваться горизонтально. Встраиваемые детали 3 имеют, кроме того, сопрягаемые участки 8, которые изготовлены из полимерного материала и охватывают край отверстия 9 и предпочтительно прилиты к встраиваемой детали 3 в виде заготовок. После обмера и обработки сопрягаемых участков 8 с целью приведения в соответствие положения относительно плит сопрягаемые участки 8 имеют поверхности сопряжения, по существу, в форме боковой поверхности конуса, которые взаимодействуют с соответствующими ответными поверхностями сопряжения других сопрягаемых участков 10 или, соответственно, вставляются в них. При этом сопрягаемые участки 10 удерживаются во встраиваемых деталях 11, которые соединяют друг с другом две плиты 12, 13 одной стены или сборного элемента 14 с двойными стенками. Соединение сборных элементов 5 со стеной или сборными элементами 14 с двойными стенками,которые ориентируются вертикально и служат стеновыми элементами, происходит посредством винтов 15 и гаек 16, при этом винты 15 проходят в отверстия сопрягаемых участков 8 и 10. Как видно из фиг. 3,на которой встраиваемые детали 3 и 11 изображены в увеличенном масштабе, при этом также предусмотрены стопорные гайки 17. Анкеровка встраиваемых деталей 11 в плитах 12, 13 происходит посредством анкеровочных элементов 6. Пространство между плитами 12, 13 сборного элемента 14 и пространство между основанием 2 и сборным элементом 5, который образует плиту пола, заливается затвердевающей пластичной массой,такой как, например, монолитный бетон. Для сооружения этажей применяются переставные опоры 18 и балки 19, чтобы можно было опирать и соответственно выравнивать горизонтально другие сборные элементы 5'. При этом сборные элементы 5' соединяются со сборными элементами 14 с двойными стенками. Для этого предусмотрены встраиваемые детали 11 и 3', причем последние соответствуют встраиваемым деталям 3, однако вместо перестановочного винта 7 имеют гнездо для другого сопрягаемого участка 8, взаимодействующего с ответно выполненным сопрягаемым участком 10, который удерживается во встраиваемой детали 11' и соединяет друг с другом две плиты 12, 13 сборного элемента 14 с двойными стенками. На служащем потолком сборном элементе 5' может располагаться монолитный бетон или бесшовный пол. Для соединения двух служащих полом или потолком сборных элементов 5, 5' в них посредством анкеровочных элементов 6 заанкерованы встраиваемые детали 20, 20'. Эти встраиваемые детали 20, 20',как видно из фиг. 2, расположены наклонно и на них имеются сопрягаемые участки 8 или, соответственно, 10 и через эти участки соединены друг с другом с помощью вставленных через отверстия в сопрягаемых участках 8, 10 винтов 15 и гаек 16, 17. Сопрягаемые участки 8, 10 для юстировки снабжены поверхностями 25 сопряжения, имеющими форму боковой поверхности конуса. На встраиваемых деталях 20' имеется другой сопрягаемый участок 21, который имеет треугольный в поперечном сечении паз 22, как видно из фиг. 4, и взаимодействует с другим сопрягаемым участком 23,который имеет ответные поверхности 24 сопряжения и удерживается во встраиваемой детали 11, или 11',которые соединяет по две плиты 12, 13 с получением сборного элемента 14 с двойными стенками. Встраиваемые детали 20, или 20', как видно из фиг. 4, могут быть также снабжены установочными винтами 7, чтобы обеспечивать возможность опоры на точечный фундамент 1 и вместе с тем выравнивания сборного элемента 5 в горизонтальном направлении. Как видно из фиг. 3, плита 12 служащего стеновым элементом сборного элемента 14 с двойными стенками выступает, по существу, за встраиваемые детали 3 и заканчивается только вплотную перед точечным фундаментом 1 или соответственно основанием 2. Благодаря этому получаются соответственно небольшие зазоры, которые легко могут уплотняться перед заливкой сборных элементов 14 затвердевающей пластичной массой. Сопрягаемые участки 8, 10, 21, 23, как уже упомянуто, приливаются к встраиваемым деталям в виде заготовок, причем эти заготовки с обеих сторон охватывают края отверстий 9 встраиваемых деталей 3,11, 11', 20, 20'. Эти заготовки при изготовлении сборных элементов обмеряются с учетом их предусмотренного положения относительно предусмотренных размеров плит и обрабатываются, так что получаются сборные элементы, которые могут соединяться друг с другом в предусмотренной последовательности. Поэтому достаточно при сооружении здания из сборных конструкций регулировать плиты пола по их положению с помощью перестановочных устройств. Другие вертикально стоящие сборные элементы могут тогда соединяться с первым сооруженным сборным элементом посредством встраиваемых дета-2 021900 лей, включая сопрягаемые участки и винты, и при этом принудительно приводятся в правильное положение. При этом в очень значительной степени уменьшается трудоемкость монтажа на стройплощадке. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ изготовления сборных элементов (5, 14) из затвердевающей пластичной массы для сооружения зданий, при котором затвердевающую массу заливают в опалубку и оставляют затвердевать с получением плит, причем при необходимости по две плиты (12, 13) соединяют друг с другом посредством заложенных в опалубки элементов арматуры с получением плиты (14) с двойными стенками, отличающийся тем, что перед заливкой в опалубку в краевых областях плит помещают встраиваемые детали(3, 11, 20, 20'), которые служат для фиксации сборных элементов и/или для их взаимного соединения,причем эти встраиваемые детали (3, 11, 11', 20, 20') имеют сопрягаемые детали (8, 10, 21, 23), которые служат точками юстировки и соединения со смежными плитами или плитами с двойными стенками, после чего сопрягаемые детали обрабатывают в зафиксированных относительно плит или плит с двойными стенками положениях, чтобы скомпенсировать отклонения положения сопрягаемых участков от предусмотренных размеров плит или плит с двойными стенками. 2. Способ по п.1, отличающийся тем, что сопрягаемые детали (8, 10, 21, 23) изготавливают из полимерного материала. 3. Способ по п.1 или 2, отличающийся тем, что сопрягаемые детали (8, 10, 21, 23) имеют коническую форму поверхности (24) сопряжения. 4. Способ по одному из пп.1-3, отличающийся тем, что заготовки сопрягаемых деталей (8, 10, 21,23) отливают с встраиваемыми деталями (3, 11, 11', 20, 20'). 5. Сборный элемент в виде плиты, изготовленный способом по одному из пп.1-4, отличающийся тем, что плита представляет собой плиту пола, причем по меньшей мере три из встраиваемых деталей снабжены переставляемыми по высоте опорными элементами (7, 7') для фиксации плиты пола на основании. 6. Сборный элемент по п.5, отличающийся тем, что сопрягаемые детали (8, 10, 21) встраиваемых деталей плиты пола установлены в плоскости плиты для соединения нескольких плит пола между собой,и в направлении, перпендикулярном плоскости плиты, для соединения плиты пола с выполненной в качестве стенового элемента плитой (14) с двойными стенками, причем по меньшей мере на одной, предпочтительно на каждой узкой стороне плиты пола предусмотрены по меньшей мере по два сопрягаемых участка для одного выравнивания. 7. Сборный элемент в виде плиты с двойными стенками, изготовленный способом по одному из пп.1-4, отличающийся тем, что плита (14) с двойными стенками является стеновым элементом, причем сопрягаемые детали (8, 10, 23) встраиваемых деталей ориентированы в направлении плоскости плиты для соединения стенового элемента с другими стеновыми элементами и/или плитами пола, причем по меньшей мере на одной, предпочтительно на каждой узкой стороне стенового элемента предусмотрены по меньшей мере по два сопрягаемых участка.
