Комбинированная сеялка

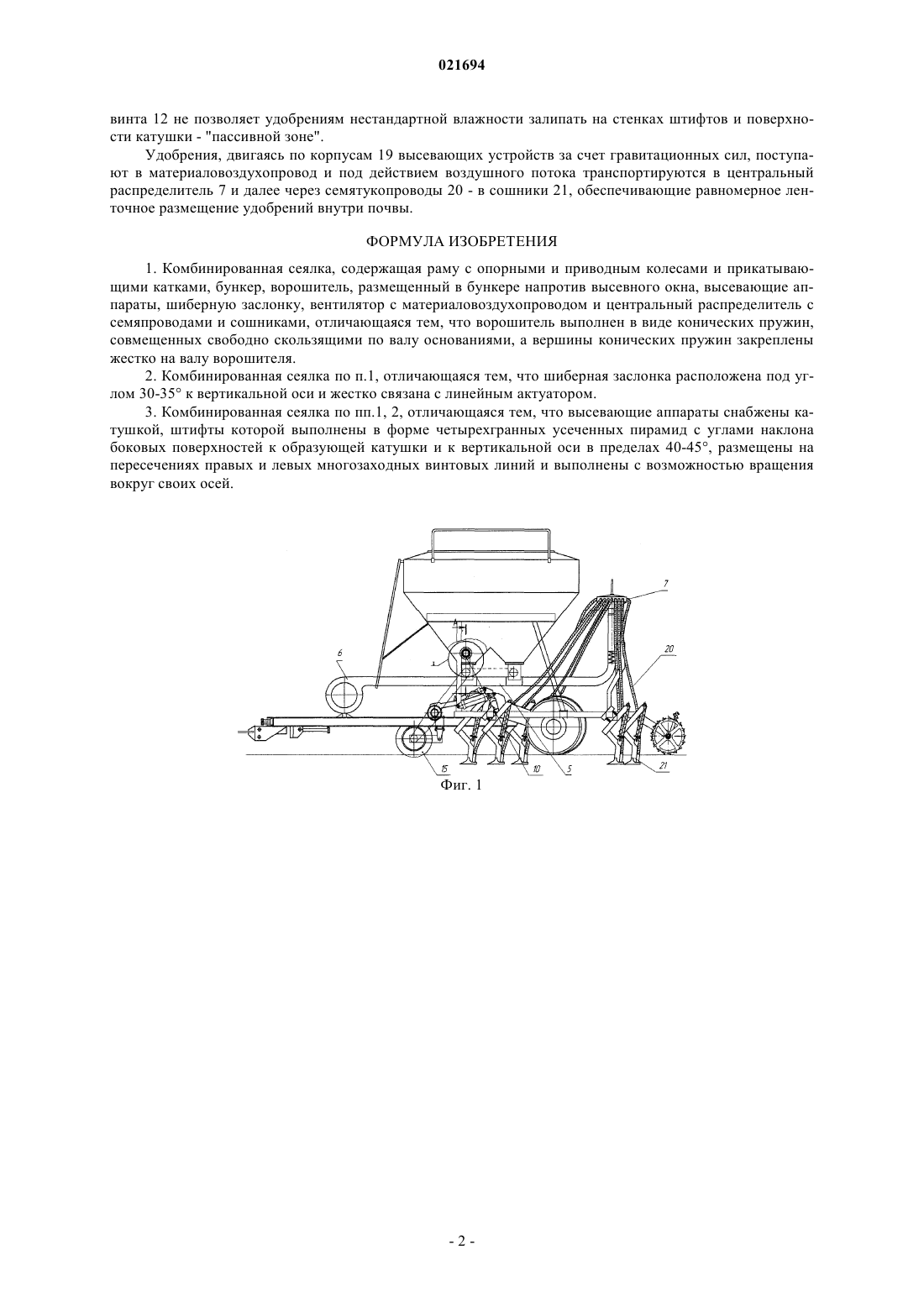

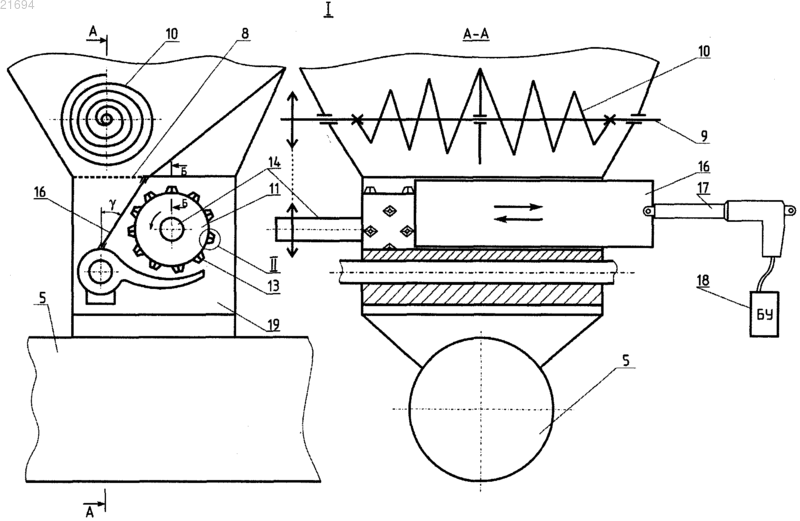

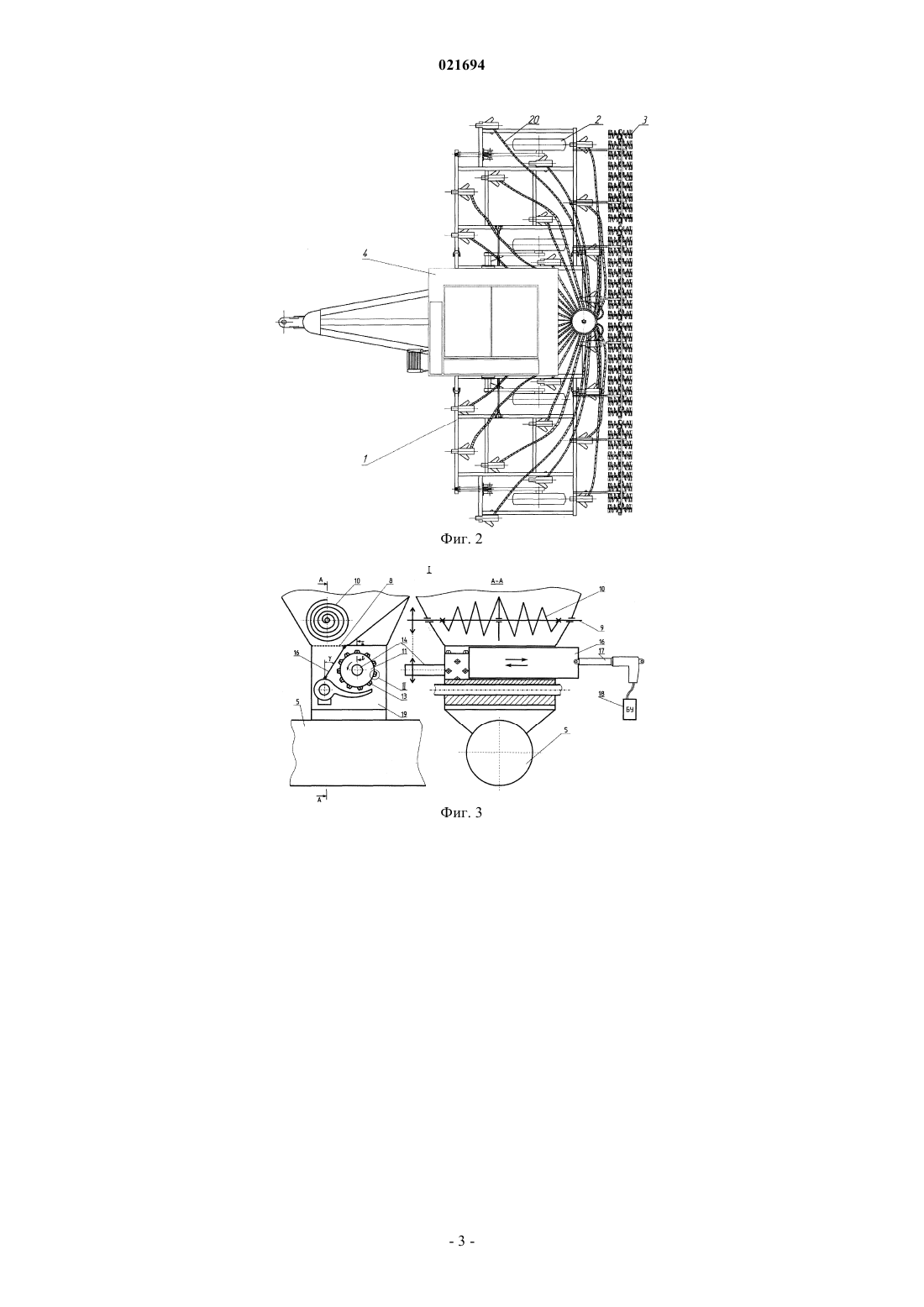

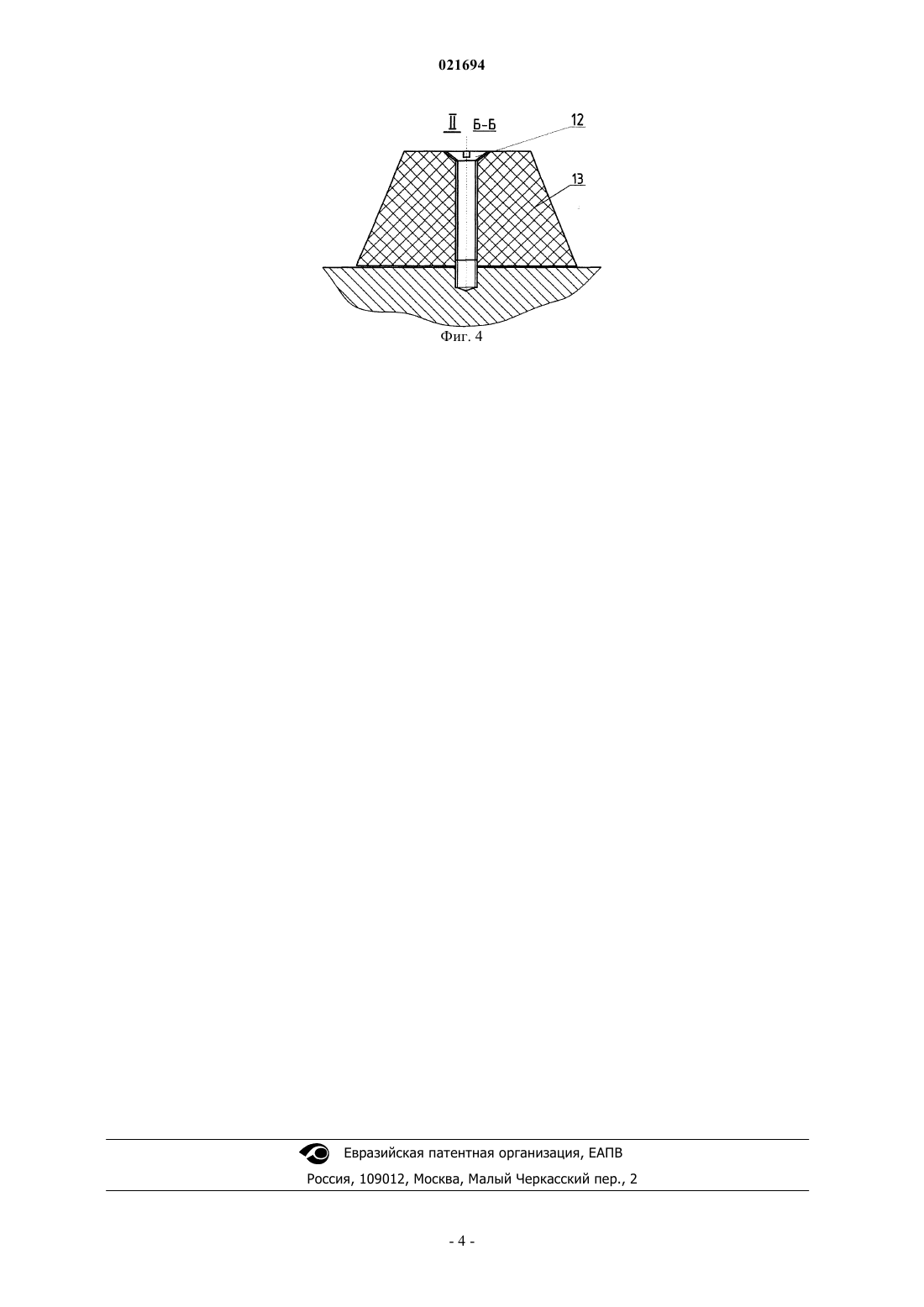

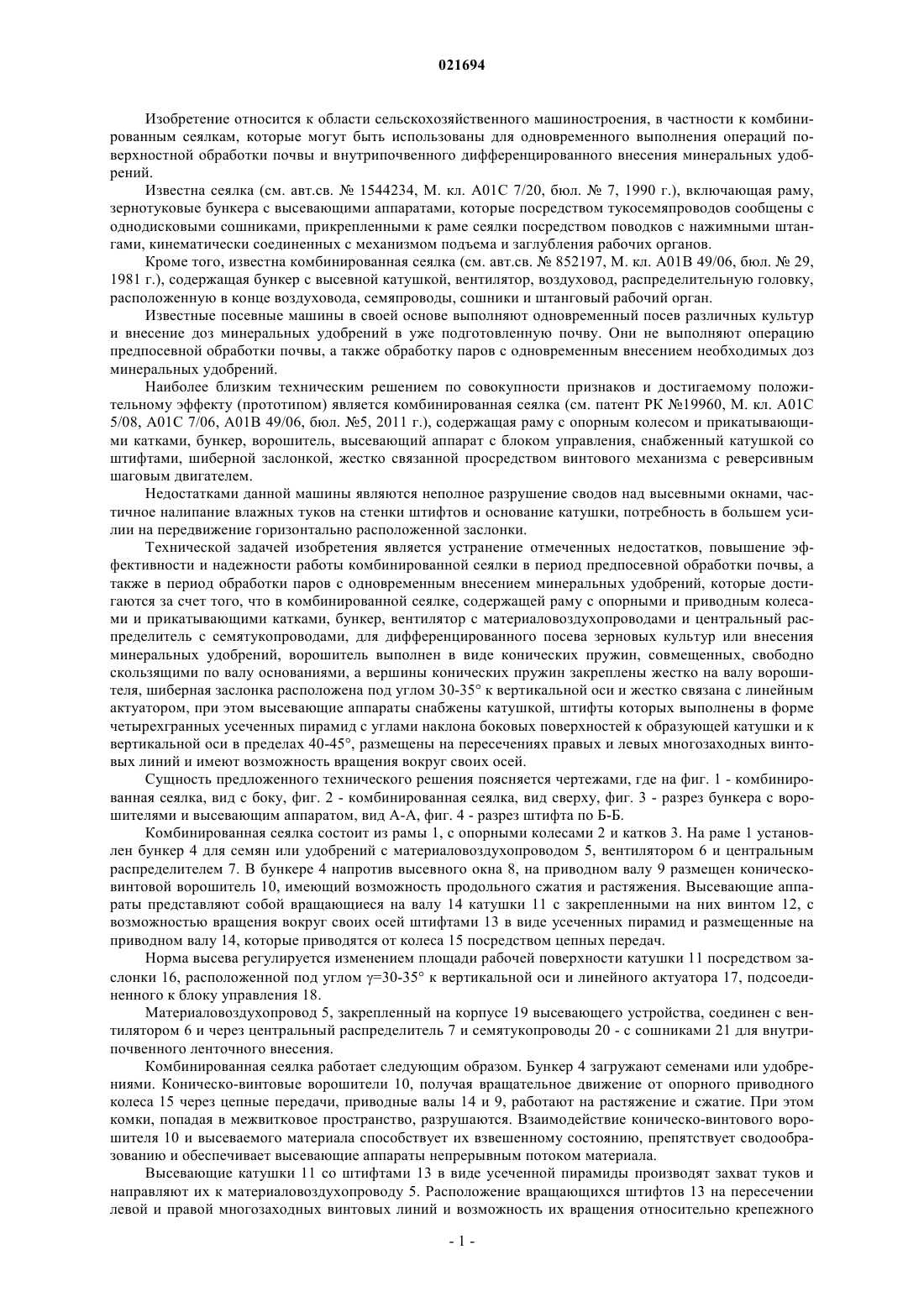

Изобретение относится к области сельскохозяйственного машиностроения, в частности к комбинированным сеялкам, которые могут быть использованы для одновременного выполнения операций поверхностной обработки почвы и внутрипочвенного дифференцированного внесения минеральных удобрений. Технической задачей изобретения является повышение эффективности и надежности работы комбинированной сеялки в период предпосевной обработки почвы, а также в период обработки паров с одновременным внесением минеральных удобрений, которая достигается за счет того, что ворошитель 10 выполнен в виде конических пружин, совмещенных свободно скользящими по валу 9 основаниями, а вершины конических пружин закреплены жестко на валу 9 ворошителя 10, шиберная заслонка 16 расположена под углом 30-35 к вертикальной оси и жестко связана с линейным актуатором 17, при этом высевающие аппараты снабжены катушкой 11, штифты 13 которых выполнены в форме четырехгранных усеченных пирамид с углами наклона боковых поверхностей к образующей катушки и к вертикальной оси в пределах 40-45, размещены на пересечениях правых и левых многозаходных винтовых линий и имеют возможность вращения вокруг своих осей. Нукешев Саяхат Оразович, Есхожин Джадыгер Зарлыкович, Муращенко Владимир Иванович, Нукешев Ерназар Саяхатович, Аскаров Нуржан Куралович, Тлеумбетов Калдыбек Мирамбекович, Сыздыков Данияр Акшекеевич (KZ) Изобретение относится к области сельскохозяйственного машиностроения, в частности к комбинированным сеялкам, которые могут быть использованы для одновременного выполнения операций поверхностной обработки почвы и внутрипочвенного дифференцированного внесения минеральных удобрений. Известна сеялка (см. авт.св.1544234, М. кл. А 01 С 7/20, бюл.7, 1990 г.), включающая раму,зернотуковые бункера с высевающими аппаратами, которые посредством тукосемяпроводов сообщены с однодисковыми сошниками, прикрепленными к раме сеялки посредством поводков с нажимными штангами, кинематически соединенных с механизмом подъема и заглубления рабочих органов. Кроме того, известна комбинированная сеялка (см. авт.св.852197, М. кл. А 01 В 49/06, бюл.29,1981 г.), содержащая бункер с высевной катушкой, вентилятор, воздуховод, распределительную головку,расположенную в конце воздуховода, семяпроводы, сошники и штанговый рабочий орган. Известные посевные машины в своей основе выполняют одновременный посев различных культур и внесение доз минеральных удобрений в уже подготовленную почву. Они не выполняют операцию предпосевной обработки почвы, а также обработку паров с одновременным внесением необходимых доз минеральных удобрений. Наиболее близким техническим решением по совокупности признаков и достигаемому положительному эффекту (прототипом) является комбинированная сеялка (см. патент РК 19960, М. кл. А 01 С 5/08, А 01 С 7/06, А 01 В 49/06, бюл. 5, 2011 г.), содержащая раму с опорным колесом и прикатывающими катками, бункер, ворошитель, высевающий аппарат с блоком управления, снабженный катушкой со штифтами, шиберной заслонкой, жестко связанной просредством винтового механизма с реверсивным шаговым двигателем. Недостатками данной машины являются неполное разрушение сводов над высевными окнами, частичное налипание влажных туков на стенки штифтов и основание катушки, потребность в большем усилии на передвижение горизонтально расположенной заслонки. Технической задачей изобретения является устранение отмеченных недостатков, повышение эффективности и надежности работы комбинированной сеялки в период предпосевной обработки почвы, а также в период обработки паров с одновременным внесением минеральных удобрений, которые достигаются за счет того, что в комбинированной сеялке, содержащей раму с опорными и приводным колесами и прикатывающими катками, бункер, вентилятор с материаловоздухопроводами и центральный распределитель с семятукопроводами, для дифференцированного посева зерновых культур или внесения минеральных удобрений, ворошитель выполнен в виде конических пружин, совмещенных, свободно скользящими по валу основаниями, а вершины конических пружин закреплены жестко на валу ворошителя, шиберная заслонка расположена под углом 30-35 к вертикальной оси и жестко связана с линейным актуатором, при этом высевающие аппараты снабжены катушкой, штифты которых выполнены в форме четырехгранных усеченных пирамид с углами наклона боковых поверхностей к образующей катушки и к вертикальной оси в пределах 40-45, размещены на пересечениях правых и левых многозаходных винтовых линий и имеют возможность вращения вокруг своих осей. Сущность предложенного технического решения поясняется чертежами, где на фиг. 1 - комбинированная сеялка, вид с боку, фиг. 2 - комбинированная сеялка, вид сверху, фиг. 3 - разрез бункера с ворошителями и высевающим аппаратом, вид А-А, фиг. 4 - разрез штифта по Б-Б. Комбинированная сеялка состоит из рамы 1, с опорными колесами 2 и катков 3. На раме 1 установлен бункер 4 для семян или удобрений с материаловоздухопроводом 5, вентилятором 6 и центральным распределителем 7. В бункере 4 напротив высевного окна 8, на приводном валу 9 размещен коническовинтовой ворошитель 10, имеющий возможность продольного сжатия и растяжения. Высевающие аппараты представляют собой вращающиеся на валу 14 катушки 11 с закрепленными на них винтом 12, с возможностью вращения вокруг своих осей штифтами 13 в виде усеченных пирамид и размещенные на приводном валу 14, которые приводятся от колеса 15 посредством цепных передач. Норма высева регулируется изменением площади рабочей поверхности катушки 11 посредством заслонки 16, расположенной под углом =30-35 к вертикальной оси и линейного актуатора 17, подсоединенного к блоку управления 18. Материаловоздухопровод 5, закрепленный на корпусе 19 высевающего устройства, соединен с вентилятором 6 и через центральный распределитель 7 и семятукопроводы 20 - с сошниками 21 для внутрипочвенного ленточного внесения. Комбинированная сеялка работает следующим образом. Бункер 4 загружают семенами или удобрениями. Коническо-винтовые ворошители 10, получая вращательное движение от опорного приводного колеса 15 через цепные передачи, приводные валы 14 и 9, работают на растяжение и сжатие. При этом комки, попадая в межвитковое пространство, разрушаются. Взаимодействие коническо-винтового ворошителя 10 и высеваемого материала способствует их взвешенному состоянию, препятствует сводообразованию и обеспечивает высевающие аппараты непрерывным потоком материала. Высевающие катушки 11 со штифтами 13 в виде усеченной пирамиды производят захват туков и направляют их к материаловоздухопроводу 5. Расположение вращающихся штифтов 13 на пересечении левой и правой многозаходных винтовых линий и возможность их вращения относительно крепежного винта 12 не позволяет удобрениям нестандартной влажности залипать на стенках штифтов и поверхности катушки - "пассивной зоне". Удобрения, двигаясь по корпусам 19 высевающих устройств за счет гравитационных сил, поступают в материаловоздухопровод и под действием воздушного потока транспортируются в центральный распределитель 7 и далее через семятукопроводы 20 - в сошники 21, обеспечивающие равномерное ленточное размещение удобрений внутри почвы. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Комбинированная сеялка, содержащая раму с опорными и приводным колесами и прикатывающими катками, бункер, ворошитель, размещенный в бункере напротив высевного окна, высевающие аппараты, шиберную заслонку, вентилятор с материаловоздухопроводом и центральный распределитель с семяпроводами и сошниками, отличающаяся тем, что ворошитель выполнен в виде конических пружин,совмещенных свободно скользящими по валу основаниями, а вершины конических пружин закреплены жестко на валу ворошителя. 2. Комбинированная сеялка по п.1, отличающаяся тем, что шиберная заслонка расположена под углом 30-35 к вертикальной оси и жестко связана с линейным актуатором. 3. Комбинированная сеялка по пп.1, 2, отличающаяся тем, что высевающие аппараты снабжены катушкой, штифты которой выполнены в форме четырехгранных усеченных пирамид с углами наклона боковых поверхностей к образующей катушки и к вертикальной оси в пределах 40-45, размещены на пересечениях правых и левых многозаходных винтовых линий и выполнены с возможностью вращения вокруг своих осей.
