Сеялка

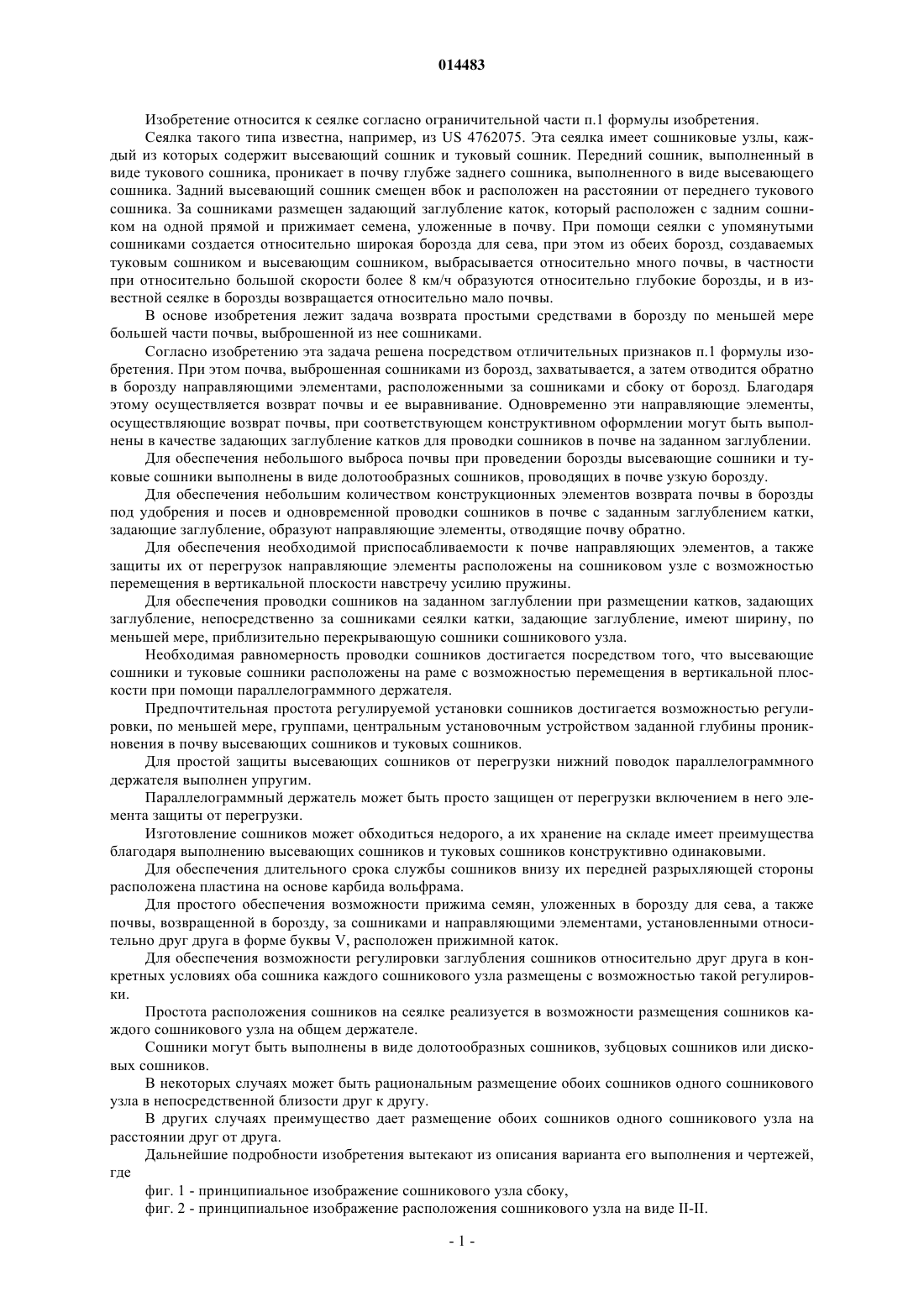

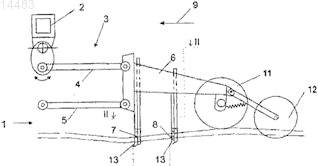

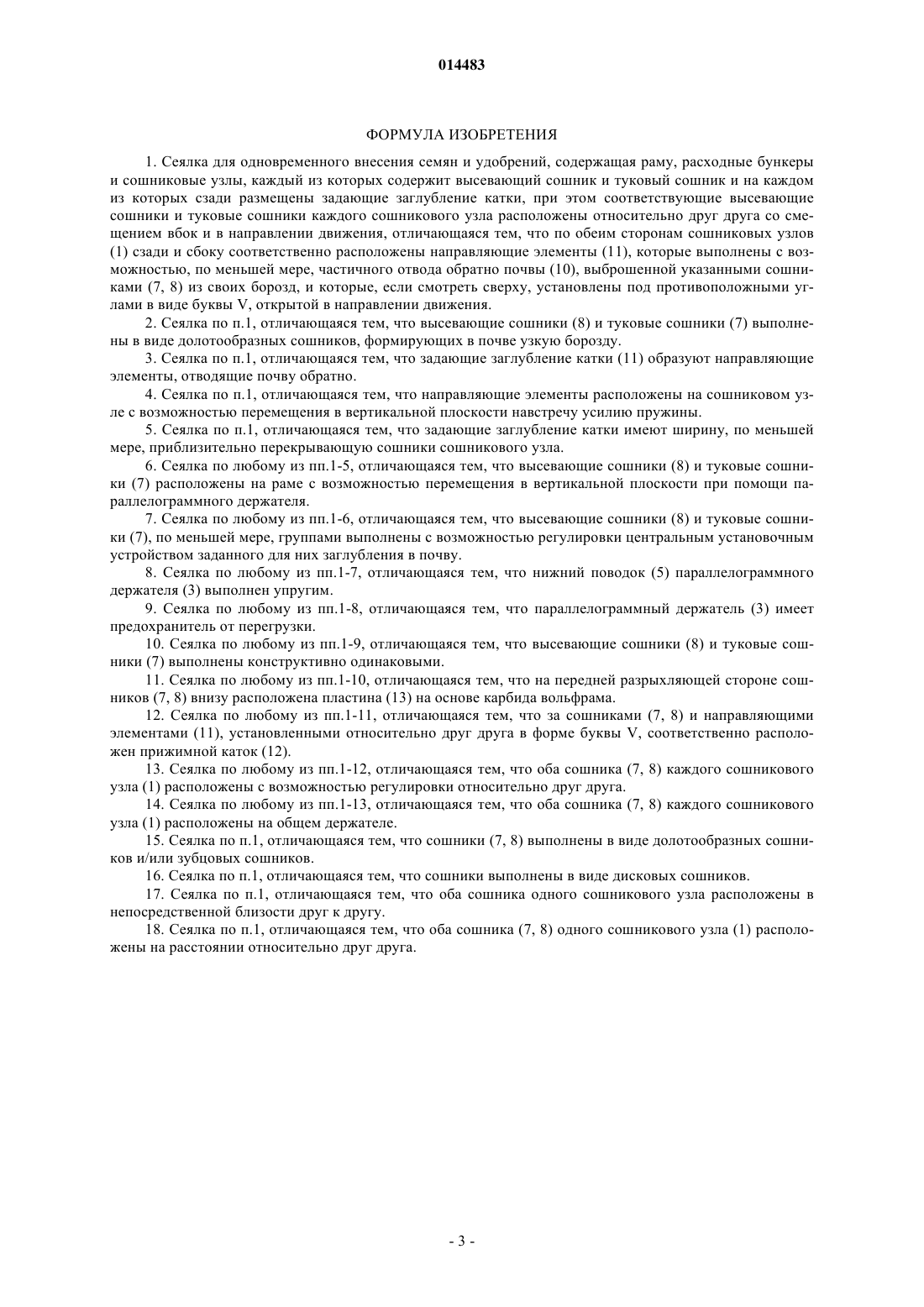

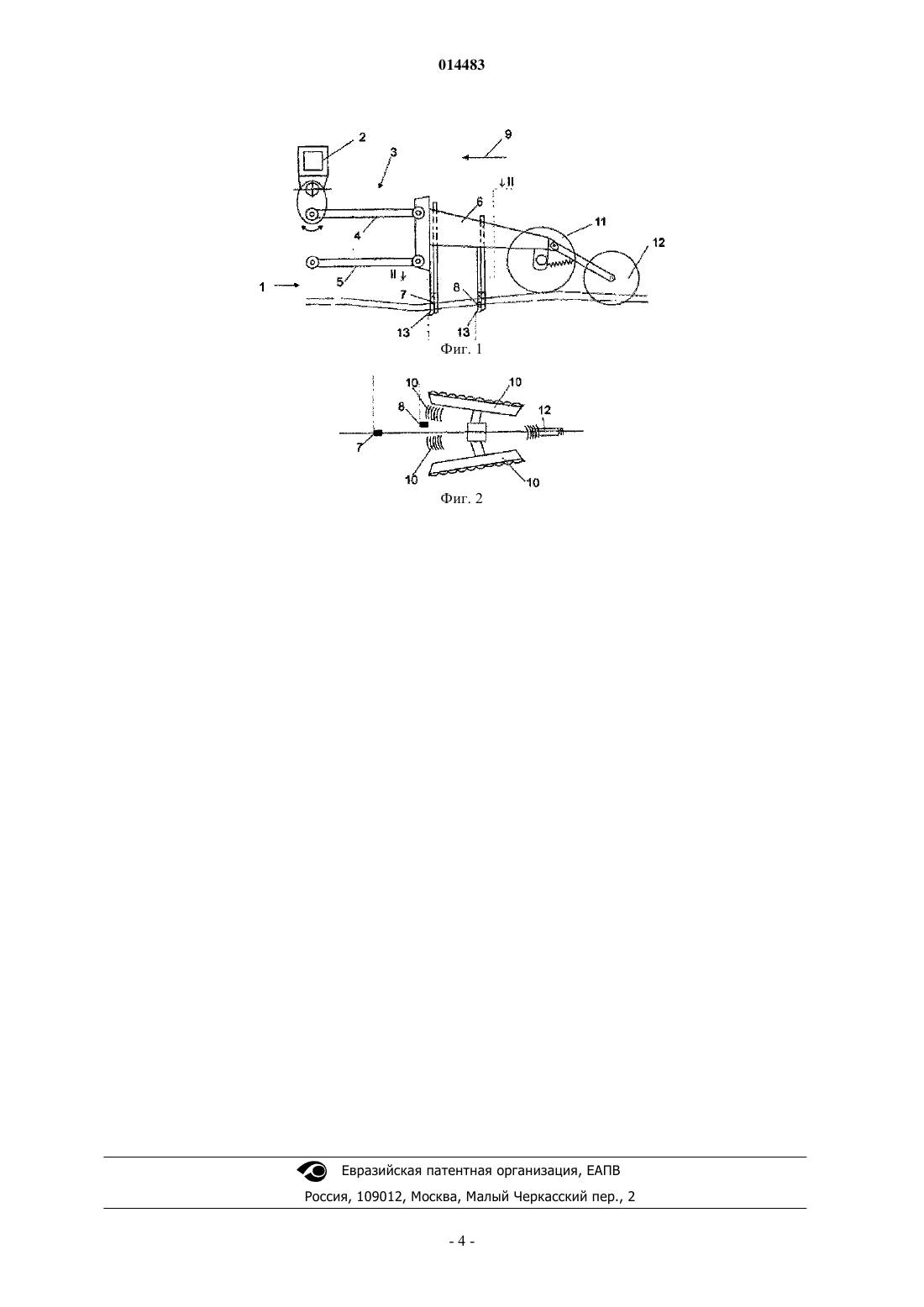

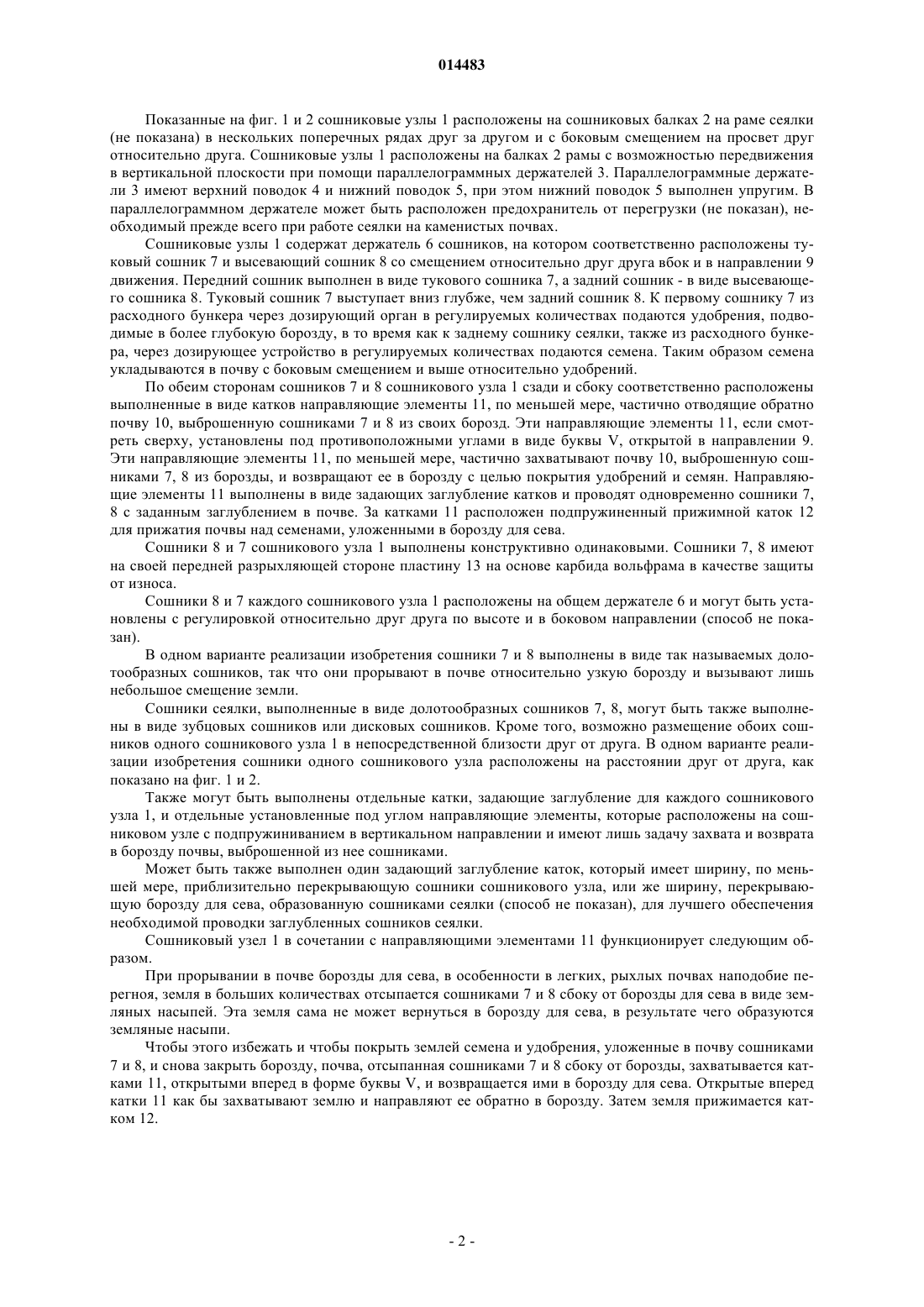

(71)(73) Заявитель и патентовладелец: АМАЗОНЕН-ВЕРКЕ Х. ДРЕЙЕР ГМБХ ЭНД КО. КГ (DE) Сеялка для одновременного внесения семян и удобрений, содержащая раму, расходные бункеры,несколько сошниковых узлов (1), каждый из которых содержит высевающий сошник и туковый сошник и на каждом из которых сзади размещены задающие заглубление катки (11), при этом соответствующие высевающие сошники и туковые сошники (7, 8) каждого сошникового узла (1) расположены друг относительно друга со смещением вбок и в направлении движения. Для возврата простыми средствами в борозду почвы (10), выброшенной из нее сошниками (7, 8), предусмотрено, что по обеим сторонам сошниковых узлов (1) сзади и сбоку расположены направляющие элементы (11), по меньшей мере, частично отводящие обратно почву (10), выброшенную сошниками (7, 8) из своих борозд, которые, если смотреть сверху, установлены под противоположными углами, в форме буквы V, открытой в направлении движения. 014483 Изобретение относится к сеялке согласно ограничительной части п.1 формулы изобретения. Сеялка такого типа известна, например, из US 4762075. Эта сеялка имеет сошниковые узлы, каждый из которых содержит высевающий сошник и туковый сошник. Передний сошник, выполненный в виде тукового сошника, проникает в почву глубже заднего сошника, выполненного в виде высевающего сошника. Задний высевающий сошник смещен вбок и расположен на расстоянии от переднего тукового сошника. За сошниками размещен задающий заглубление каток, который расположен с задним сошником на одной прямой и прижимает семена, уложенные в почву. При помощи сеялки с упомянутыми сошниками создается относительно широкая борозда для сева, при этом из обеих борозд, создаваемых туковым сошником и высевающим сошником, выбрасывается относительно много почвы, в частности при относительно большой скорости более 8 км/ч образуются относительно глубокие борозды, и в известной сеялке в борозды возвращается относительно мало почвы. В основе изобретения лежит задача возврата простыми средствами в борозду по меньшей мере большей части почвы, выброшенной из нее сошниками. Согласно изобретению эта задача решена посредством отличительных признаков п.1 формулы изобретения. При этом почва, выброшенная сошниками из борозд, захватывается, а затем отводится обратно в борозду направляющими элементами, расположенными за сошниками и сбоку от борозд. Благодаря этому осуществляется возврат почвы и ее выравнивание. Одновременно эти направляющие элементы,осуществляющие возврат почвы, при соответствующем конструктивном оформлении могут быть выполнены в качестве задающих заглубление катков для проводки сошников в почве на заданном заглублении. Для обеспечения небольшого выброса почвы при проведении борозды высевающие сошники и туковые сошники выполнены в виде долотообразных сошников, проводящих в почве узкую борозду. Для обеспечения небольшим количеством конструкционных элементов возврата почвы в борозды под удобрения и посев и одновременной проводки сошников в почве с заданным заглублением катки,задающие заглубление, образуют направляющие элементы, отводящие почву обратно. Для обеспечения необходимой приспосабливаемости к почве направляющих элементов, а также защиты их от перегрузок направляющие элементы расположены на сошниковом узле с возможностью перемещения в вертикальной плоскости навстречу усилию пружины. Для обеспечения проводки сошников на заданном заглублении при размещении катков, задающих заглубление, непосредственно за сошниками сеялки катки, задающие заглубление, имеют ширину, по меньшей мере, приблизительно перекрывающую сошники сошникового узла. Необходимая равномерность проводки сошников достигается посредством того, что высевающие сошники и туковые сошники расположены на раме с возможностью перемещения в вертикальной плоскости при помощи параллелограммного держателя. Предпочтительная простота регулируемой установки сошников достигается возможностью регулировки, по меньшей мере, группами, центральным установочным устройством заданной глубины проникновения в почву высевающих сошников и туковых сошников. Для простой защиты высевающих сошников от перегрузки нижний поводок параллелограммного держателя выполнен упругим. Параллелограммный держатель может быть просто защищен от перегрузки включением в него элемента защиты от перегрузки. Изготовление сошников может обходиться недорого, а их хранение на складе имеет преимущества благодаря выполнению высевающих сошников и туковых сошников конструктивно одинаковыми. Для обеспечения длительного срока службы сошников внизу их передней разрыхляющей стороны расположена пластина на основе карбида вольфрама. Для простого обеспечения возможности прижима семян, уложенных в борозду для сева, а также почвы, возвращенной в борозду, за сошниками и направляющими элементами, установленными относительно друг друга в форме буквы V, расположен прижимной каток. Для обеспечения возможности регулировки заглубления сошников относительно друг друга в конкретных условиях оба сошника каждого сошникового узла размещены с возможностью такой регулировки. Простота расположения сошников на сеялке реализуется в возможности размещения сошников каждого сошникового узла на общем держателе. Сошники могут быть выполнены в виде долотообразных сошников, зубцовых сошников или дисковых сошников. В некоторых случаях может быть рациональным размещение обоих сошников одного сошникового узла в непосредственной близости друг к другу. В других случаях преимущество дает размещение обоих сошников одного сошникового узла на расстоянии друг от друга. Дальнейшие подробности изобретения вытекают из описания варианта его выполнения и чертежей,где фиг. 1 - принципиальное изображение сошникового узла сбоку,фиг. 2 - принципиальное изображение расположения сошникового узла на виде II-II.-1 014483 Показанные на фиг. 1 и 2 сошниковые узлы 1 расположены на сошниковых балках 2 на раме сеялки(не показана) в нескольких поперечных рядах друг за другом и с боковым смещением на просвет друг относительно друга. Сошниковые узлы 1 расположены на балках 2 рамы с возможностью передвижения в вертикальной плоскости при помощи параллелограммных держателей 3. Параллелограммные держатели 3 имеют верхний поводок 4 и нижний поводок 5, при этом нижний поводок 5 выполнен упругим. В параллелограммном держателе может быть расположен предохранитель от перегрузки (не показан), необходимый прежде всего при работе сеялки на каменистых почвах. Сошниковые узлы 1 содержат держатель 6 сошников, на котором соответственно расположены туковый сошник 7 и высевающий сошник 8 со смещением относительно друг друга вбок и в направлении 9 движения. Передний сошник выполнен в виде тукового сошника 7, а задний сошник - в виде высевающего сошника 8. Туковый сошник 7 выступает вниз глубже, чем задний сошник 8. К первому сошнику 7 из расходного бункера через дозирующий орган в регулируемых количествах подаются удобрения, подводимые в более глубокую борозду, в то время как к заднему сошнику сеялки, также из расходного бункера, через дозирующее устройство в регулируемых количествах подаются семена. Таким образом семена укладываются в почву с боковым смещением и выше относительно удобрений. По обеим сторонам сошников 7 и 8 сошникового узла 1 сзади и сбоку соответственно расположены выполненные в виде катков направляющие элементы 11, по меньшей мере, частично отводящие обратно почву 10, выброшенную сошниками 7 и 8 из своих борозд. Эти направляющие элементы 11, если смотреть сверху, установлены под противоположными углами в виде буквы V, открытой в направлении 9. Эти направляющие элементы 11, по меньшей мере, частично захватывают почву 10, выброшенную сошниками 7, 8 из борозды, и возвращают ее в борозду с целью покрытия удобрений и семян. Направляющие элементы 11 выполнены в виде задающих заглубление катков и проводят одновременно сошники 7,8 с заданным заглублением в почве. За катками 11 расположен подпружиненный прижимной каток 12 для прижатия почвы над семенами, уложенными в борозду для сева. Сошники 8 и 7 сошникового узла 1 выполнены конструктивно одинаковыми. Сошники 7, 8 имеют на своей передней разрыхляющей стороне пластину 13 на основе карбида вольфрама в качестве защиты от износа. Сошники 8 и 7 каждого сошникового узла 1 расположены на общем держателе 6 и могут быть установлены с регулировкой относительно друг друга по высоте и в боковом направлении (способ не показан). В одном варианте реализации изобретения сошники 7 и 8 выполнены в виде так называемых долотообразных сошников, так что они прорывают в почве относительно узкую борозду и вызывают лишь небольшое смещение земли. Сошники сеялки, выполненные в виде долотообразных сошников 7, 8, могут быть также выполнены в виде зубцовых сошников или дисковых сошников. Кроме того, возможно размещение обоих сошников одного сошникового узла 1 в непосредственной близости друг от друга. В одном варианте реализации изобретения сошники одного сошникового узла расположены на расстоянии друг от друга, как показано на фиг. 1 и 2. Также могут быть выполнены отдельные катки, задающие заглубление для каждого сошникового узла 1, и отдельные установленные под углом направляющие элементы, которые расположены на сошниковом узле с подпружиниванием в вертикальном направлении и имеют лишь задачу захвата и возврата в борозду почвы, выброшенной из нее сошниками. Может быть также выполнен один задающий заглубление каток, который имеет ширину, по меньшей мере, приблизительно перекрывающую сошники сошникового узла, или же ширину, перекрывающую борозду для сева, образованную сошниками сеялки (способ не показан), для лучшего обеспечения необходимой проводки заглубленных сошников сеялки. Сошниковый узел 1 в сочетании с направляющими элементами 11 функционирует следующим образом. При прорывании в почве борозды для сева, в особенности в легких, рыхлых почвах наподобие перегноя, земля в больших количествах отсыпается сошниками 7 и 8 сбоку от борозды для сева в виде земляных насыпей. Эта земля сама не может вернуться в борозду для сева, в результате чего образуются земляные насыпи. Чтобы этого избежать и чтобы покрыть землей семена и удобрения, уложенные в почву сошниками 7 и 8, и снова закрыть борозду, почва, отсыпанная сошниками 7 и 8 сбоку от борозды, захватывается катками 11, открытыми вперед в форме буквы V, и возвращается ими в борозду для сева. Открытые вперед катки 11 как бы захватывают землю и направляют ее обратно в борозду. Затем земля прижимается катком 12. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сеялка для одновременного внесения семян и удобрений, содержащая раму, расходные бункеры и сошниковые узлы, каждый из которых содержит высевающий сошник и туковый сошник и на каждом из которых сзади размещены задающие заглубление катки, при этом соответствующие высевающие сошники и туковые сошники каждого сошникового узла расположены относительно друг друга со смещением вбок и в направлении движения, отличающаяся тем, что по обеим сторонам сошниковых узлов(1) сзади и сбоку соответственно расположены направляющие элементы (11), которые выполнены с возможностью, по меньшей мере, частичного отвода обратно почвы (10), выброшенной указанными сошниками (7, 8) из своих борозд, и которые, если смотреть сверху, установлены под противоположными углами в виде буквы V, открытой в направлении движения. 2. Сеялка по п.1, отличающаяся тем, что высевающие сошники (8) и туковые сошники (7) выполнены в виде долотообразных сошников, формирующих в почве узкую борозду. 3. Сеялка по п.1, отличающаяся тем, что задающие заглубление катки (11) образуют направляющие элементы, отводящие почву обратно. 4. Сеялка по п.1, отличающаяся тем, что направляющие элементы расположены на сошниковом узле с возможностью перемещения в вертикальной плоскости навстречу усилию пружины. 5. Сеялка по п.1, отличающаяся тем, что задающие заглубление катки имеют ширину, по меньшей мере, приблизительно перекрывающую сошники сошникового узла. 6. Сеялка по любому из пп.1-5, отличающаяся тем, что высевающие сошники (8) и туковые сошники (7) расположены на раме с возможностью перемещения в вертикальной плоскости при помощи параллелограммного держателя. 7. Сеялка по любому из пп.1-6, отличающаяся тем, что высевающие сошники (8) и туковые сошники (7), по меньшей мере, группами выполнены с возможностью регулировки центральным установочным устройством заданного для них заглубления в почву. 8. Сеялка по любому из пп.1-7, отличающаяся тем, что нижний поводок (5) параллелограммного держателя (3) выполнен упругим. 9. Сеялка по любому из пп.1-8, отличающаяся тем, что параллелограммный держатель (3) имеет предохранитель от перегрузки. 10. Сеялка по любому из пп.1-9, отличающаяся тем, что высевающие сошники (8) и туковые сошники (7) выполнены конструктивно одинаковыми. 11. Сеялка по любому из пп.1-10, отличающаяся тем, что на передней разрыхляющей стороне сошников (7, 8) внизу расположена пластина (13) на основе карбида вольфрама. 12. Сеялка по любому из пп.1-11, отличающаяся тем, что за сошниками (7, 8) и направляющими элементами (11), установленными относительно друг друга в форме буквы V, соответственно расположен прижимной каток (12). 13. Сеялка по любому из пп.1-12, отличающаяся тем, что оба сошника (7, 8) каждого сошникового узла (1) расположены с возможностью регулировки относительно друг друга. 14. Сеялка по любому из пп.1-13, отличающаяся тем, что оба сошника (7, 8) каждого сошникового узла (1) расположены на общем держателе. 15. Сеялка по п.1, отличающаяся тем, что сошники (7, 8) выполнены в виде долотообразных сошников и/или зубцовых сошников. 16. Сеялка по п.1, отличающаяся тем, что сошники выполнены в виде дисковых сошников. 17. Сеялка по п.1, отличающаяся тем, что оба сошника одного сошникового узла расположены в непосредственной близости друг к другу. 18. Сеялка по п.1, отличающаяся тем, что оба сошника (7, 8) одного сошникового узла (1) расположены на расстоянии относительно друг друга.
