Лифтер в сборе для барабанной мельницы и способ его модернизации

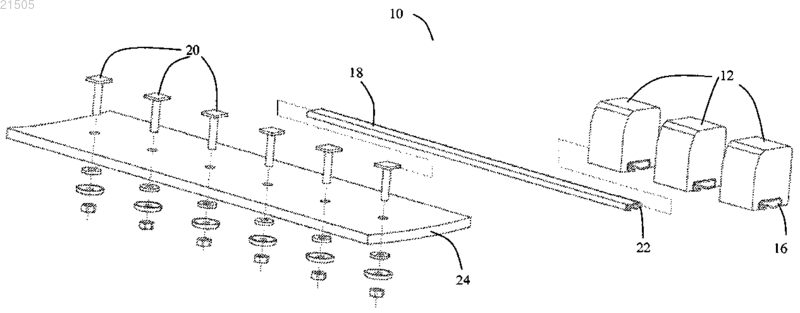

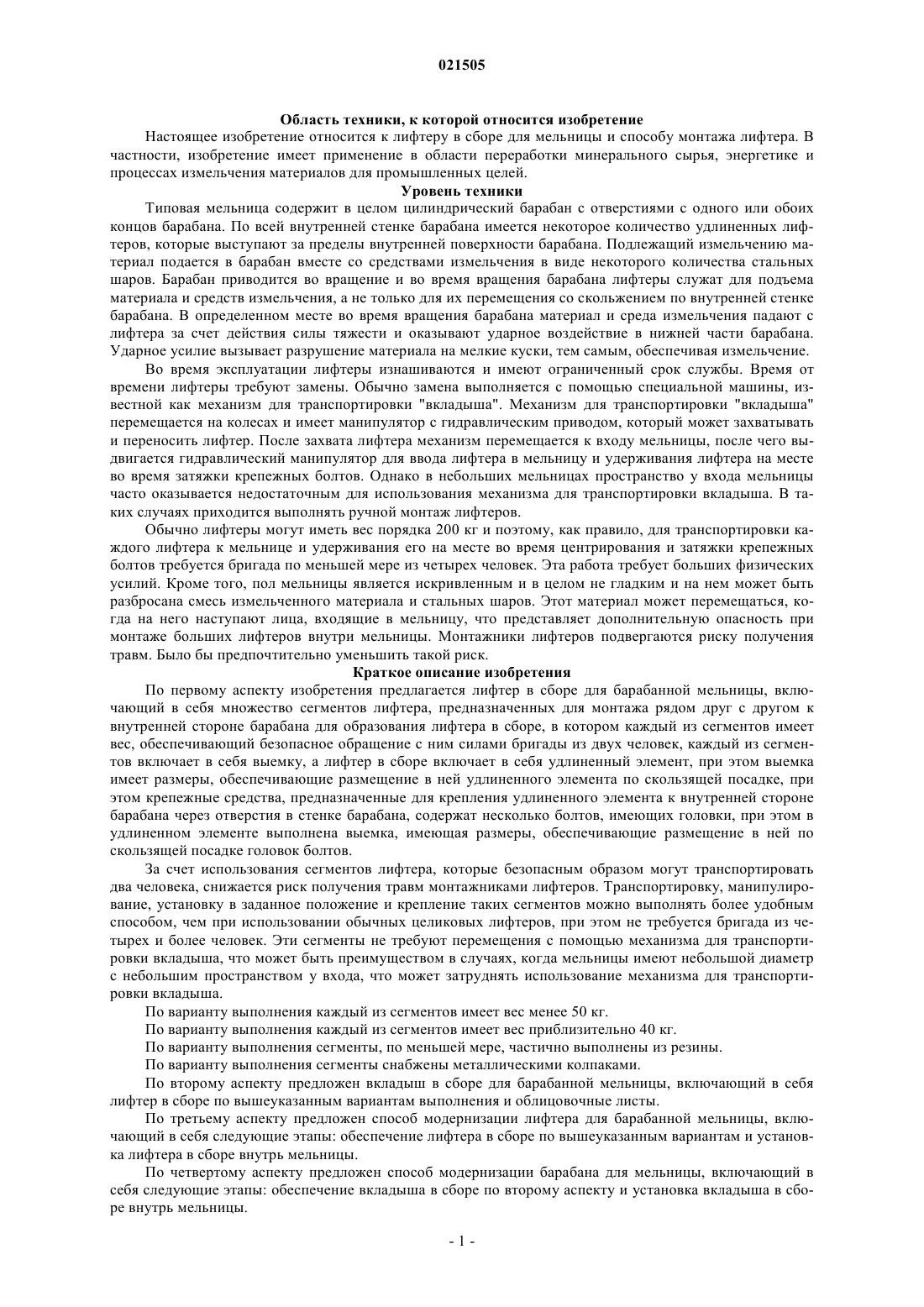

ЛИФТЕР В СБОРЕ ДЛЯ БАРАБАННОЙ МЕЛЬНИЦЫ И СПОСОБ ЕГО МОДЕРНИЗАЦИИ Приводится описание лифтера в сборе для барабанной мельницы, включающего в себя множество сегментов лифтера; сегменты предназначены для монтажа рядом друг с другом с целью образования лифтера, в котором каждый из сегментов имеет вес, обеспечивающий безопасное обращение с ним силами бригады из двух человек.(71)(73) Заявитель и патентовладелец: УИЭР МИНЕРАЛЗ ОСТРЕЙЛИА ЛТД. (AU) Область техники, к которой относится изобретение Настоящее изобретение относится к лифтеру в сборе для мельницы и способу монтажа лифтера. В частности, изобретение имеет применение в области переработки минерального сырья, энергетике и процессах измельчения материалов для промышленных целей. Уровень техники Типовая мельница содержит в целом цилиндрический барабан с отверстиями с одного или обоих концов барабана. По всей внутренней стенке барабана имеется некоторое количество удлиненных лифтеров, которые выступают за пределы внутренней поверхности барабана. Подлежащий измельчению материал подается в барабан вместе со средствами измельчения в виде некоторого количества стальных шаров. Барабан приводится во вращение и во время вращения барабана лифтеры служат для подъема материала и средств измельчения, а не только для их перемещения со скольжением по внутренней стенке барабана. В определенном месте во время вращения барабана материал и среда измельчения падают с лифтера за счет действия силы тяжести и оказывают ударное воздействие в нижней части барабана. Ударное усилие вызывает разрушение материала на мелкие куски, тем самым, обеспечивая измельчение. Во время эксплуатации лифтеры изнашиваются и имеют ограниченный срок службы. Время от времени лифтеры требуют замены. Обычно замена выполняется с помощью специальной машины, известной как механизм для транспортировки "вкладыша". Механизм для транспортировки "вкладыша" перемещается на колесах и имеет манипулятор с гидравлическим приводом, который может захватывать и переносить лифтер. После захвата лифтера механизм перемещается к входу мельницы, после чего выдвигается гидравлический манипулятор для ввода лифтера в мельницу и удерживания лифтера на месте во время затяжки крепежных болтов. Однако в небольших мельницах пространство у входа мельницы часто оказывается недостаточным для использования механизма для транспортировки вкладыша. В таких случаях приходится выполнять ручной монтаж лифтеров. Обычно лифтеры могут иметь вес порядка 200 кг и поэтому, как правило, для транспортировки каждого лифтера к мельнице и удерживания его на месте во время центрирования и затяжки крепежных болтов требуется бригада по меньшей мере из четырех человек. Эта работа требует больших физических усилий. Кроме того, пол мельницы является искривленным и в целом не гладким и на нем может быть разбросана смесь измельченного материала и стальных шаров. Этот материал может перемещаться, когда на него наступают лица, входящие в мельницу, что представляет дополнительную опасность при монтаже больших лифтеров внутри мельницы. Монтажники лифтеров подвергаются риску получения травм. Было бы предпочтительно уменьшить такой риск. Краткое описание изобретения По первому аспекту изобретения предлагается лифтер в сборе для барабанной мельницы, включающий в себя множество сегментов лифтера, предназначенных для монтажа рядом друг с другом к внутренней стороне барабана для образования лифтера в сборе, в котором каждый из сегментов имеет вес, обеспечивающий безопасное обращение с ним силами бригады из двух человек, каждый из сегментов включает в себя выемку, а лифтер в сборе включает в себя удлиненный элемент, при этом выемка имеет размеры, обеспечивающие размещение в ней удлиненного элемента по скользящей посадке, при этом крепежные средства, предназначенные для крепления удлиненного элемента к внутренней стороне барабана через отверстия в стенке барабана, содержат несколько болтов, имеющих головки, при этом в удлиненном элементе выполнена выемка, имеющая размеры, обеспечивающие размещение в ней по скользящей посадке головок болтов. За счет использования сегментов лифтера, которые безопасным образом могут транспортировать два человека, снижается риск получения травм монтажниками лифтеров. Транспортировку, манипулирование, установку в заданное положение и крепление таких сегментов можно выполнять более удобным способом, чем при использовании обычных целиковых лифтеров, при этом не требуется бригада из четырех и более человек. Эти сегменты не требуют перемещения с помощью механизма для транспортировки вкладыша, что может быть преимуществом в случаях, когда мельницы имеют небольшой диаметр с небольшим пространством у входа, что может затруднять использование механизма для транспортировки вкладыша. По варианту выполнения каждый из сегментов имеет вес менее 50 кг. По варианту выполнения каждый из сегментов имеет вес приблизительно 40 кг. По варианту выполнения сегменты, по меньшей мере, частично выполнены из резины. По варианту выполнения сегменты снабжены металлическими колпаками. По второму аспекту предложен вкладыш в сборе для барабанной мельницы, включающий в себя лифтер в сборе по вышеуказанным вариантам выполнения и облицовочные листы. По третьему аспекту предложен способ модернизации лифтера для барабанной мельницы, включающий в себя следующие этапы: обеспечение лифтера в сборе по вышеуказанным вариантам и установка лифтера в сборе внутрь мельницы. По четвертому аспекту предложен способ модернизации барабана для мельницы, включающий в себя следующие этапы: обеспечение вкладыша в сборе по второму аспекту и установка вкладыша в сборе внутрь мельницы. Краткое описание чертежей Вариант выполнения описан далее в качестве примера со ссылкой на приложенные чертежи, на которых: фиг. 1 - изображение в разобранном виде лифтера в сборе по изобретению; фиг. 2 - вертикальная проекция лифтера в сборе из фиг. 1 в собранном состоянии; фиг. 3 - вид сбоку на лифтер в сборе из фиг. 1. Подробное описание варианта выполнения Со ссылкой на фигуры, показан лифтер 10 в сборе, включающий в себя ряд блочных сегментов 12 лифтера; сегменты предназначены для установки рядом друг с другом с целью образования, по существу,непрерывного удлиненного лифтера, как показано на фиг. 2. Каждый из сегментов 12 преимущественно выполнен из резины и включает в себя защитный металлический колпак 14, отформованный и соединенный с резиной (см. фиг. 3) для обеспечения дополнительной износостойкости. При эксплуатации защитный металлический колпак 14 расположен на самой верхней передней краевой поверхности сегмента 12 лифтера, где ударное воздействие мелющих шаров и минеральной руды является наибольшим. Каждый из сегментов 12 весит приблизительно 40 кг. Лифтер 10 в сборе дополнительно включает в себя удлиненный элемент в форме Т-образной направляющей 18. Каждый сегмент 12 включает в себя выемку 16, размеры которой позволяют установить сегменты 12 на Т-образную направляющую 18 по скользящей посадке. При эксплуатации Т-образная направляющая 18 связана с крепежным средством для ее крепления к внутренней части барабана мельницы. Крепежное средство показано в виде ряда крепежных элементов в виде болтов 20 с Т-образной головкой и выемки 22, предусмотренной в Т-образной направляющей 18. Размеры выемки 22 обеспечивают установку Т-образной направляющей на головки болтов 20 с Тобразной головкой по скользящей посадке. Болты 20 с Т-образной головкой проходят через стенку 24 вращающегося барабана мельницы (показан только участок стенки 24). Собранный лифтер наиболее наглядно показан на фиг. 2 (болты 20 с Т-образной головкой не показаны). В этом варианте выполнения все сегменты имеют ширину 178 мм с зазором 1 мм между сегментами. Длина Т-образной направляющей составляет 1760 мм и длина лифтера в сборе составляет 1789 мм. Лифтер образует часть "вкладыша" 10 в сборе для внутренней стороны мельницы. Барабан мельницы в общем цилиндрический и группа лифтеров устанавливается так, чтобы они были равномерно размещены по внутренней стороне стенки 24 барабана. Дополнительные лифтеры также могут быть радиально размещены на торцевых поверхностях барабана. Лифтеры разделены облицовочными листами (не показано), которые защищают от износа внутреннюю поверхность барабана мельницы. За период эксплуатации лифтеры и облицовочные листы изнашиваются и требуют замены."Внутренность" мельницы устанавливают следующим образом. Сначала вставляют болты 20 с Тобразной головкой через стенку 24 барабана и головки располагают в выемках 22 Т-образной направляющей 18. На этом этапе болты 20 с Т-образной головкой крепятся без затяжки. Затем в мельницу устанавливают сегменты 12, причем каждый сегмент транспортирует группа из двух человек. Далее сегменты 12 соответствующими выемками 16 устанавливают со скольжением на Т-образную направляющую 18. После установки всех сегментов 12 и образования первого лифтера 10 в сборе рядом с первым лифтером устанавливают облицовочные листы ниже лифтера, затем полностью затягивают Т-болты 20 для фиксации лифтера на месте, а также для удержания смежного облицовочного листа у стенки 24 барабана. Далее может быть начата сборка следующего смежного лифтера, и этот процесс повторяется по всей внутренней части мельницы. Зазоры между лифтерами и облицовочными листами заполняются просмоленной пенькой для надлежащего уплотнения обшивки мельницы. В некоторых примерах лифтер 10 в сборе, описанный выше, применим для модернизации мельницы, в которой ранее использовалась другая конструкция лифтера. В таком случае предыдущую конструкцию лифтера демонтируют с внутренней стороны мельницы и отбраковывают; новый лифтер 10 в сборе может быть установлен с помощью способа, описанного выше. Понятно, что эти варианты выполнения предлагают более безопасный способ замены внутренней части мельниц. Кроме того, способ замены внутренней части является более безопасным, что позволяет снизить время простоя благодаря замене внутренней части и, тем самым, устанавливать закрытые металлическим колпаком лифтеры, где ранее из-за ограничений по весу в отношении лифтеров возможность их установки отсутствовала. Экспериментальное испытание вышеописанного "вкладыша" 10 в сборе было выполнено на золотом прииске в Австралии. Рассматриваемая мельница представляла собой мельницу (SAG) диаметром 6100 мм и длиной 6555 мм. В мельнице использовались стальные шары диаметром 125-150 мм. Внутренняя сторона мельницы была снабжена резиновыми лифтерами стандартной конструкции и известно, что они использовались в течение 16 недель рабочего цикла, прежде потребовалась их замена. Во время испытаний на износостойкость в течение 45 недель в мельнице было обработано 385000 т руды. При экспериментальном испытании вышеуказанная мельница была снабжена двумя рядами лифтеров в сборе из сегментов 12 в стандартной конструкции внутренней части мельницы, которая уже нахо-2 021505 дилась в эксплуатации. Проверка внутренней части мельницы с интервалами в течение срока эксплуатации показала, что износ каждого лифтера 10 в сборе соответствовал требованиям, и не было обнаружено никакого смещения сегментов 12. Между тем ранее эта мельница не могла быть снабжена целиковыми лифтерами с металлическими колпаками из-за веса этих компонентов и из-за того, что рабочие не могли по соображениям безопасности удерживать такие компоненты для их монтажа; настоящее испытание показало, что новые сегменты 12 с металлическими колпаками в сборе можно устанавливать быстро и безопасным способом. Испытание позволило авторам изобретения предложить лифтер 10 в сборе с металлическими колпаками, который может выдерживать до 65 недель эксплуатационного цикла прежде, чем потребует замены, что является показателем четырехкратного повышения по сравнению с результатами износа аналогичного существующего лифтера с резиной. Увеличение срока эксплуатации лифтера мельницы приводит к уменьшению интервалов технического обслуживания и снижает требования к времени простоя мельницы, что может обеспечить преимущества в расходах на эксплуатацию рудника. Ссылка на упоминаемый здесь уровень существующей техники не должна рассматриваться в качестве допущения, что информация представляет собой общие сведения, если не указано иначе. В заключение следует принять во внимание, что в отношении описанного выше могут быть выполнены различные изменения или добавления без отклонения от сущности и объема настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Лифтер (10) в сборе для барабанной мельницы, включающий в себя множество сегментов (12) лифтера, предназначенных для монтажа рядом друг с другом к внутренней стороне барабана для образования лифтера в сборе, отличающийся тем, что каждый из сегментов (12) имеет вес, обеспечивающий безопасное обращение с ним силами бригады из двух человек; каждый из сегментов (12) включает в себя выемку (16), а лифтер (10) в сборе включает в себя удлиненный элемент (18), при этом выемка (16) имеет размеры, обеспечивающие размещение в ней удлиненного элемента (18) по скользящей посадке; крепежные средства, предназначенные для крепления удлиненного элемента (18) к внутренней стороне барабана через отверстия в стенке барабана, содержат несколько болтов (20), имеющих головки,при этом в удлиненном элементе (18) выполнена выемка (22), имеющая размеры, обеспечивающие размещение в ней по скользящей посадке головок болтов (20). 2. Лифтер в сборе по п.1, отличающийся тем, что каждый из сегментов (12) имеет вес менее 50 кг. 3. Лифтер в сборе по п.1, отличающийся тем, что каждый из сегментов (12) имеет вес приблизительно 40 кг. 4. Лифтер в сборе по любому из предыдущих пунктов, в котором сегменты (12), по меньшей мере,частично выполнены из резины. 5. Лифтер в сборе по любому из предыдущих пунктов, в котором сегменты (12) снабжены металлическими колпаками (14). 6. Вкладыш в сборе для барабанной мельницы, включающий в себя лифтер в сборе по любому из пп.1-5 и облицовочные листы. 7. Способ модернизации лифтера для барабанной мельницы, включающий в себя следующие шаги: обеспечение лифтера (10) в сборе по любому из пп.1-5 и установка лифтера (10) в сборе внутрь мельницы. 8. Способ модернизации барабана для мельницы, включающий в себя следующие шаги: обеспечение вкладыша в сборе по п.6 и установка вкладыша в сборе внутрь мельницы.
