Культиватор-глубокорыхлитель с регулировкой положения рабочих органов
Номер патента: 20547
Опубликовано: 30.12.2014
Авторы: Горбунов Борис Николаевич, Муращенко Владимир Иванович, Кусаинов Руслан Комекович, Шамганова Агиля Адильбековна, Жунусова Асель Ергазиевна, Нукешев Саяхат Оразович
Формула / Реферат
Культиватор-глубокорыхлитель с регулировкой положения рабочих органов, содержащий раму, рабочие органы, каждый из которых установлен на раме посредством стойки, при этом каждая стойка снабжена механизмом регулировки положения рабочего органа, отличающийся тем, что на стойке выполнен паз с овальным отверстием, механизм регулировки содержит шайбу в форме разновеликого многоугольника с фиксированными углами поворота, установленную в указанном пазу с возможностью фиксации в различных положениях, при этом фиксированные углы поворота обозначены цифрами, причем одна из выбитых на многоугольнике цифр соответствует метке, выполненной на стойке рабочего органа, при этом каждая цифра соответствует определенному углу наклона стойки рабочего органа от вертикального положения.

Текст

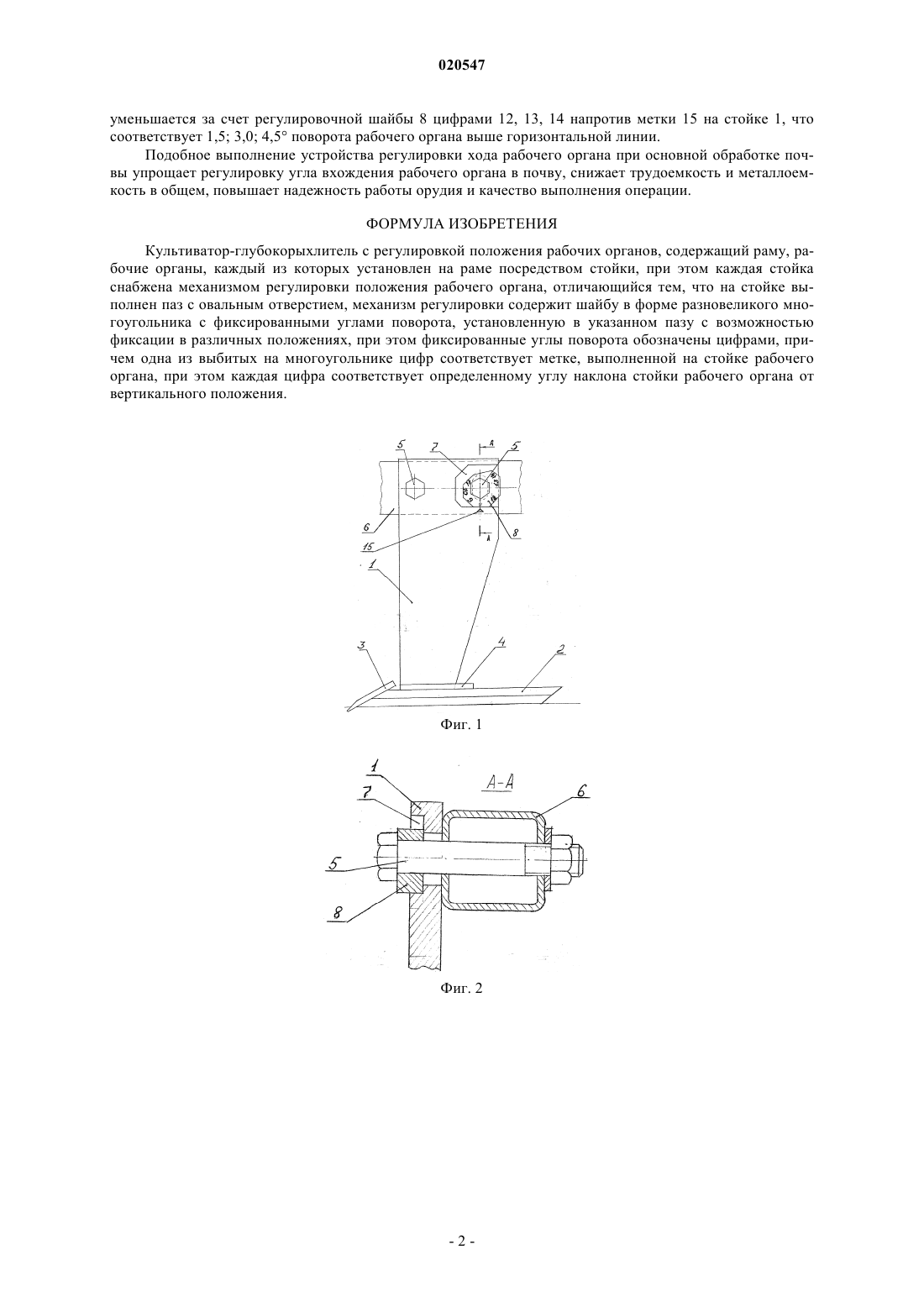

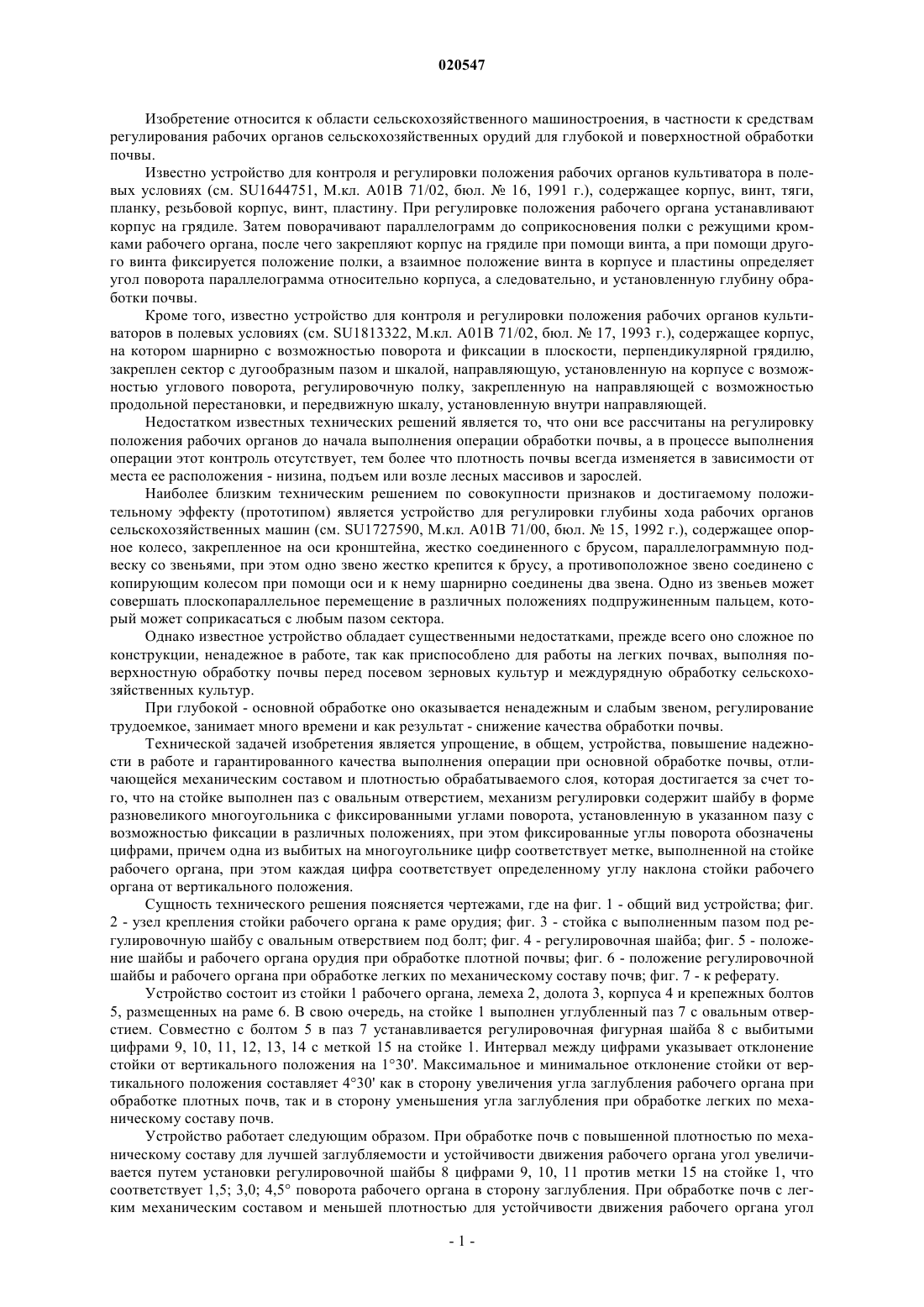

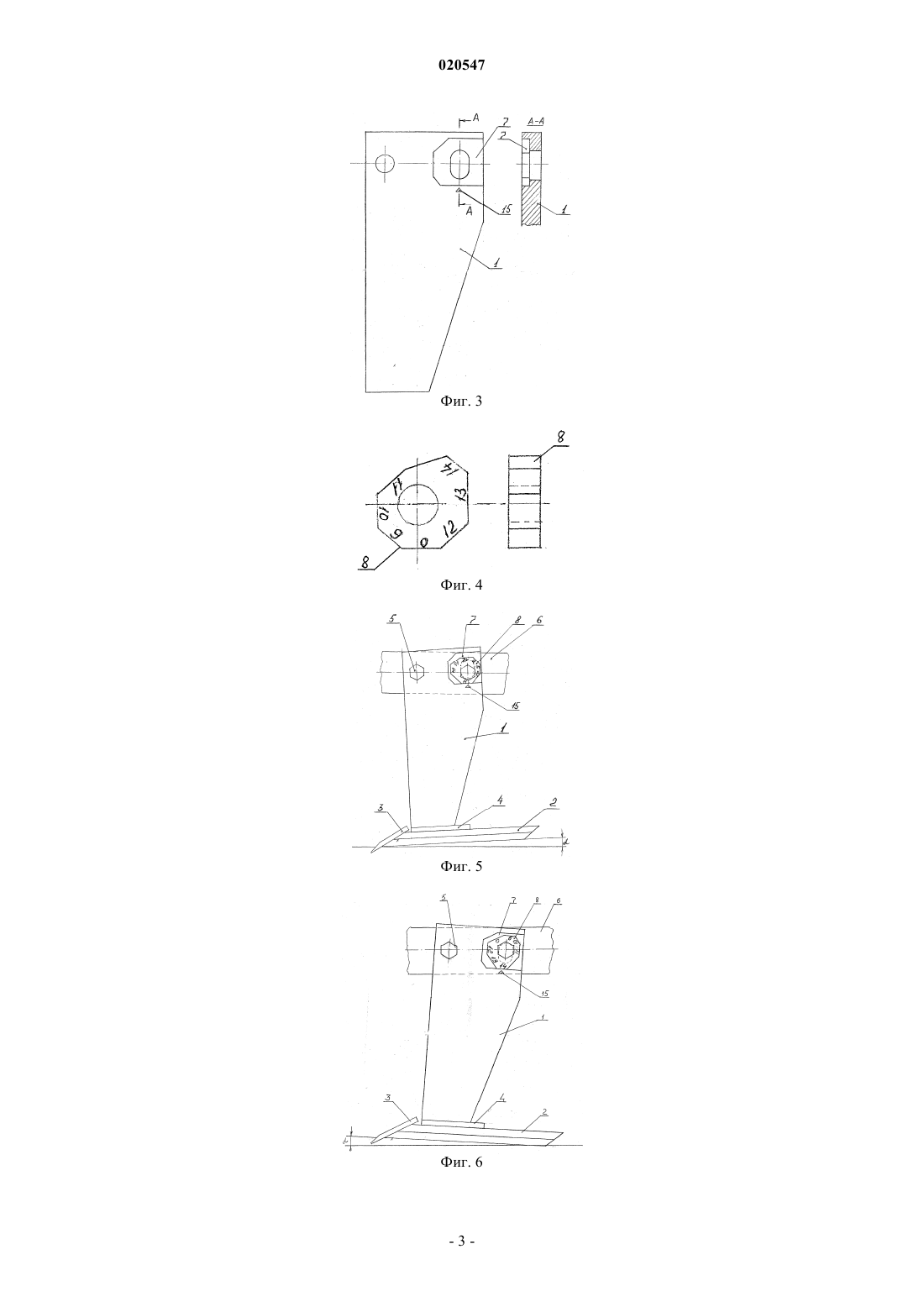

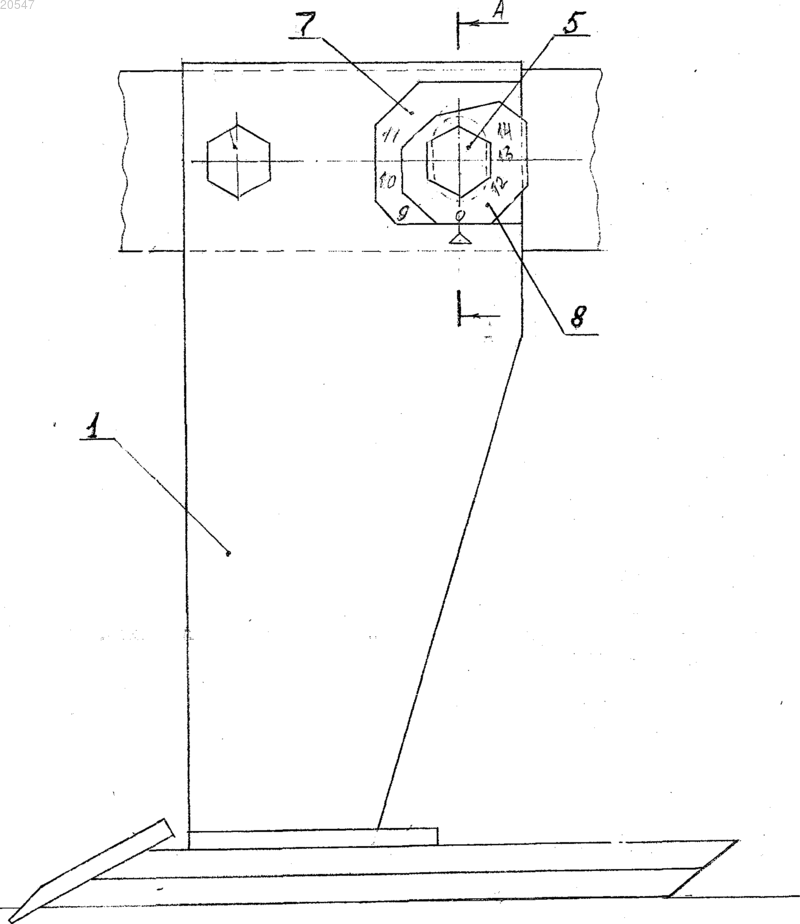

КУЛЬТИВАТОР-ГЛУБОКОРЫХЛИТЕЛЬ С РЕГУЛИРОВКОЙ ПОЛОЖЕНИЯ РАБОЧИХ ОРГАНОВ Изобретение относится к области сельскохозяйственного машиностроения, в частности к средствам регулирования рабочих органов сельскохозяйственных орудий для глубокой и поверхностной обработки почвы. Технической задачей изобретения является упрощение в общем устройства, повышение надежности в работе и качества выполнения операции при основной обработке почвы, отличающейся механическим составом, которая достигается за счет того, что на стойке 1 выполнен паз 7 с овальным отверстием, механизм регулировки содержит шайбу 8 в форме разновеликого многоугольника с фиксированными углами поворота, установленную в указанном пазу 7 с возможностью фиксации в различных положениях, при этом фиксированные углы поворота обозначены цифрами, причем одна из выбитых на многоугольнике цифр соответствует метке,выполненной на стойке рабочего органа, при этом каждая цифра соответствует определенному углу наклона стойки рабочего органа от вертикального положения. Подобное выполнение устройства регулировки хода рабочего органа при обработке почвы упрощает регулировку угла вхождения рабочего органа в почву, снижает трудоемкость и металлоемкость в общем, повышает надежность работы орудия и качество выполнения операции. Кусаинов Руслан Комекович,Нукешев Саяхат Оразович, Горбунов Борис Николаевич, Муращенко Владимир Иванович, Жунусова Асель Ергазиевна, Шамганова Агиля Адильбековна (KZ) Изобретение относится к области сельскохозяйственного машиностроения, в частности к средствам регулирования рабочих органов сельскохозяйственных орудий для глубокой и поверхностной обработки почвы. Известно устройство для контроля и регулировки положения рабочих органов культиватора в полевых условиях (см. SU1644751, М.кл. А 01 В 71/02, бюл.16, 1991 г.), содержащее корпус, винт, тяги,планку, резьбовой корпус, винт, пластину. При регулировке положения рабочего органа устанавливают корпус на грядиле. Затем поворачивают параллелограмм до соприкосновения полки с режущими кромками рабочего органа, после чего закрепляют корпус на грядиле при помощи винта, а при помощи другого винта фиксируется положение полки, а взаимное положение винта в корпусе и пластины определяет угол поворота параллелограмма относительно корпуса, а следовательно, и установленную глубину обработки почвы. Кроме того, известно устройство для контроля и регулировки положения рабочих органов культиваторов в полевых условиях (см. SU1813322, М.кл. А 01 В 71/02, бюл.17, 1993 г.), содержащее корпус,на котором шарнирно с возможностью поворота и фиксации в плоскости, перпендикулярной грядилю,закреплен сектор с дугообразным пазом и шкалой, направляющую, установленную на корпусе с возможностью углового поворота, регулировочную полку, закрепленную на направляющей с возможностью продольной перестановки, и передвижную шкалу, установленную внутри направляющей. Недостатком известных технических решений является то, что они все рассчитаны на регулировку положения рабочих органов до начала выполнения операции обработки почвы, а в процессе выполнения операции этот контроль отсутствует, тем более что плотность почвы всегда изменяется в зависимости от места ее расположения - низина, подъем или возле лесных массивов и зарослей. Наиболее близким техническим решением по совокупности признаков и достигаемому положительному эффекту (прототипом) является устройство для регулировки глубины хода рабочих органов сельскохозяйственных машин (см. SU1727590, М.кл. А 01 В 71/00, бюл.15, 1992 г.), содержащее опорное колесо, закрепленное на оси кронштейна, жестко соединенного с брусом, параллелограммную подвеску со звеньями, при этом одно звено жестко крепится к брусу, а противоположное звено соединено с копирующим колесом при помощи оси и к нему шарнирно соединены два звена. Одно из звеньев может совершать плоскопараллельное перемещение в различных положениях подпружиненным пальцем, который может соприкасаться с любым пазом сектора. Однако известное устройство обладает существенными недостатками, прежде всего оно сложное по конструкции, ненадежное в работе, так как приспособлено для работы на легких почвах, выполняя поверхностную обработку почвы перед посевом зерновых культур и междурядную обработку сельскохозяйственных культур. При глубокой - основной обработке оно оказывается ненадежным и слабым звеном, регулирование трудоемкое, занимает много времени и как результат - снижение качества обработки почвы. Технической задачей изобретения является упрощение, в общем, устройства, повышение надежности в работе и гарантированного качества выполнения операции при основной обработке почвы, отличающейся механическим составом и плотностью обрабатываемого слоя, которая достигается за счет того, что на стойке выполнен паз с овальным отверстием, механизм регулировки содержит шайбу в форме разновеликого многоугольника с фиксированными углами поворота, установленную в указанном пазу с возможностью фиксации в различных положениях, при этом фиксированные углы поворота обозначены цифрами, причем одна из выбитых на многоугольнике цифр соответствует метке, выполненной на стойке рабочего органа, при этом каждая цифра соответствует определенному углу наклона стойки рабочего органа от вертикального положения. Сущность технического решения поясняется чертежами, где на фиг. 1 - общий вид устройства; фиг. 2 - узел крепления стойки рабочего органа к раме орудия; фиг. 3 - стойка с выполненным пазом под регулировочную шайбу с овальным отверствием под болт; фиг. 4 - регулировочная шайба; фиг. 5 - положение шайбы и рабочего органа орудия при обработке плотной почвы; фиг. 6 - положение регулировочной шайбы и рабочего органа при обработке легких по механическому составу почв; фиг. 7 - к реферату. Устройство состоит из стойки 1 рабочего органа, лемеха 2, долота 3, корпуса 4 и крепежных болтов 5, размещенных на раме 6. В свою очередь, на стойке 1 выполнен углубленный паз 7 с овальным отверстием. Совместно с болтом 5 в паз 7 устанавливается регулировочная фигурная шайба 8 с выбитыми цифрами 9, 10, 11, 12, 13, 14 с меткой 15 на стойке 1. Интервал между цифрами указывает отклонение стойки от вертикального положения на 130'. Максимальное и минимальное отклонение стойки от вертикального положения составляет 430' как в сторону увеличения угла заглубления рабочего органа при обработке плотных почв, так и в сторону уменьшения угла заглубления при обработке легких по механическому составу почв. Устройство работает следующим образом. При обработке почв с повышенной плотностью по механическому составу для лучшей заглубляемости и устойчивости движения рабочего органа угол увеличивается путем установки регулировочной шайбы 8 цифрами 9, 10, 11 против метки 15 на стойке 1, что соответствует 1,5; 3,0; 4,5 поворота рабочего органа в сторону заглубления. При обработке почв с легким механическим составом и меньшей плотностью для устойчивости движения рабочего органа угол уменьшается за счет регулировочной шайбы 8 цифрами 12, 13, 14 напротив метки 15 на стойке 1, что соответствует 1,5; 3,0; 4,5 поворота рабочего органа выше горизонтальной линии. Подобное выполнение устройства регулировки хода рабочего органа при основной обработке почвы упрощает регулировку угла вхождения рабочего органа в почву, снижает трудоемкость и металлоемкость в общем, повышает надежность работы орудия и качество выполнения операции. ФОРМУЛА ИЗОБРЕТЕНИЯ Культиватор-глубокорыхлитель с регулировкой положения рабочих органов, содержащий раму, рабочие органы, каждый из которых установлен на раме посредством стойки, при этом каждая стойка снабжена механизмом регулировки положения рабочего органа, отличающийся тем, что на стойке выполнен паз с овальным отверстием, механизм регулировки содержит шайбу в форме разновеликого многоугольника с фиксированными углами поворота, установленную в указанном пазу с возможностью фиксации в различных положениях, при этом фиксированные углы поворота обозначены цифрами, причем одна из выбитых на многоугольнике цифр соответствует метке, выполненной на стойке рабочего органа, при этом каждая цифра соответствует определенному углу наклона стойки рабочего органа от вертикального положения.
МПК / Метки
МПК: A01B 35/20, A01B 39/20
Метки: положения, рабочих, культиватор-глубокорыхлитель, регулировкой, органов
