Экранирующее устройство

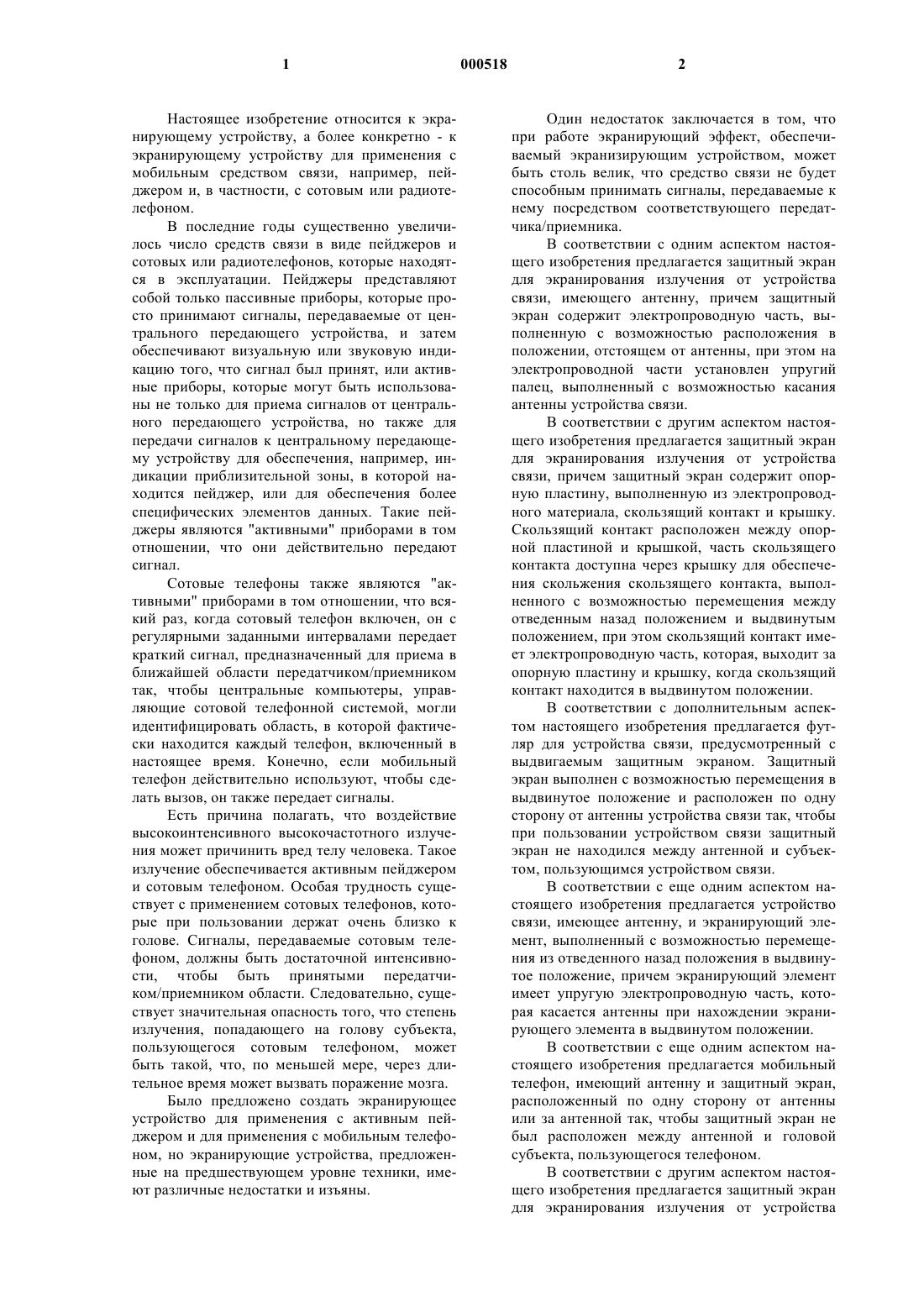

1 Настоящее изобретение относится к экранирующему устройству, а более конкретно - к экранирующему устройству для применения с мобильным средством связи, например, пейджером и, в частности, с сотовым или радиотелефоном. В последние годы существенно увеличилось число средств связи в виде пейджеров и сотовых или радиотелефонов, которые находятся в эксплуатации. Пейджеры представляют собой только пассивные приборы, которые просто принимают сигналы, передаваемые от центрального передающего устройства, и затем обеспечивают визуальную или звуковую индикацию того, что сигнал был принят, или активные приборы, которые могут быть использованы не только для приема сигналов от центрального передающего устройства, но также для передачи сигналов к центральному передающему устройству для обеспечения, например, индикации приблизительной зоны, в которой находится пейджер, или для обеспечения более специфических элементов данных. Такие пейджеры являются "активными" приборами в том отношении, что они действительно передают сигнал. Сотовые телефоны также являются "активными" приборами в том отношении, что всякий раз, когда сотовый телефон включен, он с регулярными заданными интервалами передает краткий сигнал, предназначенный для приема в ближайшей области передатчиком/приемником так, чтобы центральные компьютеры, управляющие сотовой телефонной системой, могли идентифицировать область, в которой фактически находится каждый телефон, включенный в настоящее время. Конечно, если мобильный телефон действительно используют, чтобы сделать вызов, он также передает сигналы. Есть причина полагать, что воздействие высокоинтенсивного высокочастотного излучения может причинить вред телу человека. Такое излучение обеспечивается активным пейджером и сотовым телефоном. Особая трудность существует с применением сотовых телефонов, которые при пользовании держат очень близко к голове. Сигналы, передаваемые сотовым телефоном, должны быть достаточной интенсивности, чтобы быть принятыми передатчиком/приемником области. Следовательно, существует значительная опасность того, что степень излучения, попадающего на голову субъекта,пользующегося сотовым телефоном, может быть такой, что, по меньшей мере, через длительное время может вызвать поражение мозга. Было предложено создать экранирующее устройство для применения с активным пейджером и для применения с мобильным телефоном, но экранирующие устройства, предложенные на предшествующем уровне техники, имеют различные недостатки и изъяны. 2 Один недостаток заключается в том, что при работе экранирующий эффект, обеспечиваемый экранизирующим устройством, может быть столь велик, что средство связи не будет способным принимать сигналы, передаваемые к нему посредством соответствующего передатчика/приемника. В соответствии с одним аспектом настоящего изобретения предлагается защитный экран для экранирования излучения от устройства связи, имеющего антенну, причем защитный экран содержит электропроводную часть, выполненную с возможностью расположения в положении, отстоящем от антенны, при этом на электропроводной части установлен упругий палец, выполненный с возможностью касания антенны устройства связи. В соответствии с другим аспектом настоящего изобретения предлагается защитный экран для экранирования излучения от устройства связи, причем защитный экран содержит опорную пластину, выполненную из электропроводного материала, скользящий контакт и крышку. Скользящий контакт расположен между опорной пластиной и крышкой, часть скользящего контакта доступна через крышку для обеспечения скольжения скользящего контакта, выполненного с возможностью перемещения между отведенным назад положением и выдвинутым положением, при этом скользящий контакт имеет электропроводную часть, которая, выходит за опорную пластину и крышку, когда скользящий контакт находится в выдвинутом положении. В соответствии с дополнительным аспектом настоящего изобретения предлагается футляр для устройства связи, предусмотренный с выдвигаемым защитным экраном. Защитный экран выполнен с возможностью перемещения в выдвинутое положение и расположен по одну сторону от антенны устройства связи так, чтобы при пользовании устройством связи защитный экран не находился между антенной и субъектом, пользующимся устройством связи. В соответствии с еще одним аспектом настоящего изобретения предлагается устройство связи, имеющее антенну, и экранирующий элемент, выполненныйс возможностью перемещения из отведенного назад положения в выдвинутое положение, причем экранирующий элемент имеет упругую электропроводную часть, которая касается антенны при нахождении экранирующего элемента в выдвинутом положении. В соответствии с еще одним аспектом настоящего изобретения предлагается мобильный телефон, имеющий антенну и защитный экран,расположенный по одну сторону от антенны или за антенной так, чтобы защитный экран не был расположен между антенной и головой субъекта, пользующегося телефоном. В соответствии с другим аспектом настоящего изобретения предлагается защитный экран для экранирования излучения от устройства 3 связи, имеющего антенну, причем защитный экран содержит электропроводную часть, выполненную с возможностью расположения в положении, отстоящем от антенны, и с возможностью касания антенны устройства связи или на ней установлен упругий палец, при этом упругий палец выполнен с возможностью касания антенны. Защитный экран выполнен также с возможностью скольжения так, чтобы длина выступающего участка защитного экрана могла быть отрегулирована. Для того чтобы настоящее изобретение было легче понято и чтобы стали очевидными его дополнительные элементы, ниже приведено описание настоящего изобретения на примере его осуществления со ссылкой на сопроводительные чертежи, на которых фиг. 1 - объемное изображение защитного экрана, соответствующего одному примеру осуществления настоящего изобретения, с пространственным разделением элементов; фиг. 2 - вид, иллюстрирующий защитный экран, показанный на фиг.1, который смонтирован на мобильном телефоне, причем иллюстрируется только часть телефона, при этом один элемент телефона показан пунктирными линиями; фиг. 3 - вид с частичным вырывом, иллюстрирующий защитный экран, показанный на фиг. 1, который установлен на футляре, выполненном с возможностью размещения в нем телефона; фиг. 4 - вид сзади на мобильный телефон,иллюстрирующий области, в которых может быть расположен защитный экран, соответствующий настоящему изобретению; фиг. 5 - вид части мобильного телефона,иллюстрирующий защитный экран, соответствующий настоящему изобретению, который образован интегрально с мобильным телефоном. На фиг. 1 иллюстрируются составляющие элементы одного примера выполнения защитного экрана, соответствующего настоящему изобретению. Составляющие включают в себя опорную пластину 1 удлиненной овальной формы, которая получена из электропроводного металла. Предусмотрен скользящий контакт 2,который скользит по опорной пластине 1. Скользящий контакт 2 имеет верхнюю часть 3,выполненную из электропроводного материала,например, металла. На верхнем конце своей поверхности, смежной опорной пластине 1, электропроводная верхняя часть 3 поддерживает установленный на ней упругий отклоненный палец 4. Упругий палец 4 также предпочтительно выполнен из электропроводного материала,например, из металла. Ниже электропроводной части 3 скользящего контакта 2 расположена выгнутая дугой вверх область 5. Выгнутая дугой вверх область,таким образом, отстоит от опорной пластины 1. Выгнутая дугой вверх область 5 может быть 4 выполнена из металла, но предпочтительно выполнена из электроизоляционного материала,например, пластмассы или подобного материала. Выгнутая дугой вверх область заканчивается частью 6, которая лежит в одной плоскости с электропроводной частью 3. Предусмотрена плоская крышка 7, образованная из металла или пластмассы, имеющая внешний размер, по существу, идентичный внешнему размеру опорной пластины 1. В плоской крышке 7 образовано удлиненное овальное отверстие 8. Ширина отверстия 8 эквивалентна ширине выгнутой дугой вверх области 5 скользящего контакта 2. На нижних концах опорной пластины 1 и плоской крышки 7 предусмотрены совмещаемые отверстия 9. Крепежный элемент, например, заклепка 10, может проходить через совмещенные отверстия 9 для соединения элементов вместе, как показано на фиг. 1. На фиг. 2 иллюстрируется защитный экран 20, содержащий элементы, показанные на фиг. 1, причем экран смонтирован на одной стороне 21 мобильного телефона 22. Защитный экран показан со скользящим контактом 2 в его самом верхнем положении. Как показано на фиг. 2,электропроводная часть 3 скользящего контакта 2 выступает над верхней поверхностью 23 телефона 22, проходя, таким образом, в непосредственной близости от антенны 24. Упругий электропроводный палец 4 упруго подпружинивается к антенне 24 и фактически касается ее. Должно быть очевидным, что основанием антенны 24, расположенным в корпусе телефона, является высокочастотный силовой блок 25(показанный пунктиром), который подает мощность, предназначенную для рассеивания антенной 24. Силовым блоком 25 и антенной 24 излучается значительное количество энергии. Необходимо, чтобы защитный экран 20 был расположен смежно с силовым блоком 25. Опорная пластина 1 защитного экрана 20 выполнена из электропроводного материала и обеспечивает экранирование излучения силового блока. Поскольку, как иллюстрируется на этом чертеже, скользящий контакт находится в самом верхнем положении, часть защитного экрана расположена непосредственно по одну сторону от антенны 24. Это обеспечивает дополнительный эффект экранирования, который,как представляется, увеличивается благодаря тому, что упругий электропроводный палец 4 находится в контактном взаимодействии с антенной. Представляется, что размещение защитного экрана в иллюстрируемом положении существенно уменьшит излучение, которое может вредно подействовать на голову субъекта, пользующегося мобильным телефоном 22. Если эффект экранирования, обеспечиваемый защитным экраном, так велик, что мобильный телефон не может адекватно принимать 5 сигналы от передатчика/приемника соответствующей области, то скользящий контакт 2 может быть немного перемещен вниз посредством простого захвата выгнутой дугой вверх области 5, которая проходит через отверстие 8, и приложением к ней усилия в направлении вниз. После этого скользящий контакт переместится вниз. Электропроводная часть 3 таким образом обеспечит меньший экранирующий эффект для антенны 24. Это усиливает вредный эффект, причиняемый голове субъекта, пользующегося мобильным телефоном, но, по крайней мере, позволяет телефону принимать сигналы. На этом этапе описания должно быть очевидным, что защитный экран 20 может быть смонтирован на наружной поверхности корпуса телефона любым адекватным способом. Он может быть прикреплен по месту посредством адгезива, двусторонней ленты, заклепками или посредством другого соответствующего крепежного средства. На фиг. 3 иллюстрируется альтернативный вариант осуществления настоящего изобретения, в котором защитный экран 20 прикреплен к части футляра 30, выполненного с возможностью установки в нем мобильного телефона. Как следует из фиг. 3, электропроводной части 3 скользящего контакта 20 не видно, поскольку скользящий контакт 20 находится в своем самом нижнем или в полностью отведенным назад положении. Следовательно, выгнутая дугой вверх область 5 расположена на нижнем конце прорези 8, предусмотренной в плоской крышке 7. Как следует из фиг. 3, защитный экран 20 показан прикрепленным к футляру 20, который выполнен с возможностью размещения в нем сотового телефона. Футляр имеет боковую стенку 31 и переднюю стенку 32. Передняя стенка имеет прозрачное окно 33, предназначенное для совмещения с кнопочным номеронабирателем мобильного телефона, размещаемого в футляре. Футляр имеет закрываемый клапан 34 с вырезом 35 на одной стороне, предназначенным для прохождения антенны мобильного телефона. Футляр может быть выполнен из соответствующего слоистого материала, причем слоистый материал имеет наружный электроизоляционный слой, например, слой 36, который может быть образован из соответствующей пластмассы, промежуточный электропроводный слой 37 и внутренний электроизоляционный слой 38,который также может быть сформирован из соответствующего пластмассового материала. Электропроводный слой 37 может быть образован из медной сетки или медного полотна с относительно свободным ткацким переплетением и предназначен для обеспечения экранирования излучения из мобильного телефона. Однако для электропроводного слоя 37 могут быть использованы другие электропроводные экранирующие материалы. Электропроводный 6 слой 37 может проходить по всему футляру или только по части футляра, где из мобильного телефона имеют место самые высокие уровни излучения. Окно 33 может представлять собой слоистую структуру, в которой один слой может быть сформирован из прозрачного электропроводного материала, который образует часть защитного экрана или экранирующего устройства,обеспечиваемого футляром. В качестве прозрачного электропроводного материала может быть использован оксид серебра или олова. Защитный экран 20 прикреплен к боковой стенке 31 футляра. Защитный экран 20 может быть прикреплен к футляру телефона любым адекватным способом, например, заклепками или, если опорная пластина 1 предусмотрена с периферийными отверстиями, - сшиванием. Предпочтительно, чтобы опорная пластина 1,которая выполнена из электропроводного материала, имела электрический контакт с электропроводным слоем 37 для обеспечения интегрального защитного экрана от излучения. Должно быть также очевидным, что, когда мобильный телефон вставлен в футляр, иллюстрируемый на фиг. 3, защитный экран будет работать аналогичным образом, как защитный экран, показанный на фиг. 2, который был фактически прикреплен к корпусу телефона. Таким образом, если скользящий контакт 2 находится в своем верхнем положении, то электропроводная часть 3 будет прилегать к антенне на одной стороне телефона, причем упругий палец 4 будет находиться в контактном взаимодействии с антенной. На фиг. 4 иллюстрируется задняя часть мобильного телефона 40, имеющего корпус 41 и антенну 42. Защитный экран такого же типа, как показан на фиг. 1, может, как было описано со ссылкой на фиг. 2, быть смонтирован на боковой стенке 43 телефона в положении, иллюстрируемом пунктирной линией 44. Таким образом, защитный экран расположен в непосредственной близости к антенне 42, установленной у одной стороны телефона. Альтернативное положение для защитного экрана, которое может обеспечивать подобные эффекты, показано пунктирной линией 45, причем эта область совмещена с антенной, но на задней поверхности телефона, т.е. иначе говоря,с поверхностью телефона, которая, как правило,обращена в противоположную сторону от головы пользователя при пользовании телефоном. Представляется, что наличие защитного экрана в этом случае разрывает конфигурацию рисунка излучения антенны до такой степени, что только относительно небольшая часть излучения прибора фактически падает на голову субъекта,пользующегося этим прибором. Если скользящий контакт 2 находится в верхнем положении,то упругий палец 4 может находиться в контактном взаимодействии с антенной. 7 Дополнительное альтернативное положение защитного экрана показано пунктирной линией 47, которая показывает область на боковой поверхности 46 телефона, которая удалена от антенны 42. И в этом случае было обнаружено,что защитный экран, расположенный в этом положении, может обеспечить полезный эффект даже при отсутствии в этом варианте осуществления настоящего изобретения упругого пальца 4. На фиг. 5 иллюстрируется мобильный телефон 50, который имеет защитный экран, соответствующий защитному экрану 20, образованному интегрально в футляре телефона. Таким образом, в иллюстрируемом варианте осуществления телефон 50 имеет корпус 51, который ограничен передней поверхностью 52, предусмотренной с экраном дисплея, кнопочным номеронабирателем и так далее, и антенну 53, которая расположена смежно с одной боковой поверхностью 54 футляра. В боковой поверхности 54 образовано удлиненное отверстие 55, в котором расположена скользящая кнопка 56. Скользящая кнопка 56 соединена с элементом защитного экрана, электропроводная часть 57 которого выступает в рабочем положении и поддерживает отклоняемый упругий электропроводный палец 58. Электропроводная часть 57 и палец 58 могут быть выполнены из любого соответствующего электропроводного материала, например, из металла. Скользящая кнопка 56 показана почти у нижнего конца отверстия 55 и,следовательно, электропроводный элемент 57 почти полностью отведен назад в корпус 51 телефона. Однако должно быть очевидным, что,если кнопку 56 скользящего контакта дополнительно перемещают вверх в отверстии 55, то электропроводный элемент 57 в большей степени будет выдвигаться из верхней части корпуса телефона до тех пор, пока длина выступающей части электропроводного элемента 57 не станет,по существу, равной длине выступающей части антенны 53. Часть устройства скользящего контакта в корпусе 51 будет содержать металлическую пластину или другой электропроводный элемент, который для обеспечения экранирующего эффекта расположен смежно с силовым блоком. Устройство скользящего контакта может также иметь электрический контакт с электропроводным защитным экраном, образованным интегрально с корпусом, который проходит по всему корпусу или его части. Хотя настоящее изобретение было описано с конкретной ссылкой на мобильный телефон,должно быть очевидным, что настоящее изобретение применимо с другими видами устройств связи, например, с пейджерами, особенно с активными пейджерами. В описанных выше вариантах осуществления настоящего изобретения электропроводный элемент 3 может быть передвинут с возможно 000518 8 стью скольжения в любое выбранное положение. Наибольший эффект экранирования получают в том случае, если электропроводный элемент 3 перемещен в полностью выдвинутое положение. Однако если после этого экранирование слишком велико, препятствуя антенне принимать адекватный сигнал от передатчика/приемника соответствующей области, то электропроводный элемент может быть частично или полностью отведен назад так, чтобы обеспечивалась адекватная степень экранирования. Хотя в описанных вариантах осуществления настоящего изобретения электропроводный элемент поддерживает упругий электропроводный палец, который касается антенны, сам электропроводный элемент может так удерживаться или может иметь такие упругие свойства, что когда защитный экран находится в рабочем положении, электропроводный элемент сам касается антенны. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защитный экран для экранирования излучения от устройства связи, имеющего антенну, содержащий электропроводную часть и средство для установки электропроводной части в отстоящем от антенны положении, при этом на указанной электропроводной части установлен упругий палец, выполненный с возможностью касания антенны устройства связи. 2. Защитный экран для экранирования излучения от устройства связи, содержащий электропроводную часть и средство для ее установки, опорную пластину, выполненную из электропроводного материала, средство для монтажа опорной пластины в заданном положении относительно антенны устройства связи, скользящий контакт и крышку, причем скользящий контакт расположен между опорной пластиной и крышкой с обеспечением доступа к части скользящего контакта через крышку для осуществления скольжения скользящего контакта,выполненного с возможностью перемещения между отведенным назад положением и выдвинутым положением, при этом скользящий контакт имеет электропроводную часть, выходящую за опорную пластину и крышку при нахождении скользящего контакта в выдвинутом положении и размещенную смежно с указанной антенной. 3. Защитный экран по п.2, отличающийся тем, что на указанной электропроводной части установлен упругий палец, выполненный с возможностью касания антенны при нахождении электропроводной части в выдвинутом положении. 4. Защитный экран по п.2 или 3, отличающийся тем, что в выдвинутом положении он расположен по одну сторону от антенны, но не между антенной устройства связи и субъектом,пользующимся устройством связи. 9 5. Футляр для устройства связи, содержащий защитный экран, установленный с возможностью отведения назад и с возможностью перемещения в выдвинутое положение, при этом защитный экран расположен по одну сторону от антенны устройства связи при пользовании, но не между антенной устройства связи и субъектом, пользующимся этим устройством связи. 6. Устройство связи, содержащее антенну и экранирующий элемент, имеющий электропроводную часть и выполненный с возможностью перемещения из отведенного назад положения в выдвинутое положение, а упругая электропроводная часть выполнена с возможностью касания антенны при нахождении экранирующего элемента в выдвинутом положении. 7. Мобильный телефон, содержащий антенну и защитный экран, установленный по одну сторону от антенны или за антенной, но не между антенной и головой субъекта, пользующегося телефоном. 8. Защитный экран для экранирования излучения от устройства связи, имеющего антенну, содержащий электропроводную часть и средство для установки электропроводной части в отстоящем от антенны положении, при этом на указанной электропроводной части установлен упругий палец, выполненный с возможностью касания антенны, а защитный экран вы 000518 10 полнен с возможностью скольжения с обеспечением регулирования длины выступающего участка. 9. Экранирующее устройство для устройства связи, содержащее электропроводный элемент и средство для установки электропроводного элемента, при этом электропроводный элемент установлен с помощью средства для установки с возможностью скольжения, а устройство включает в себя средство для поддержания указанного средства для установки в определенном положении относительно устройства связи и средство для обеспечения скольжения электропроводного элемента из отведенного назад положения в выдвинутое положение, причем электропроводный элемент в выдвинутом положении имеет заданное положение относительно антенны устройства связи, при этом экранирующее устройство выполнено подвижным в выдвинутом положении и расположено по одну сторону от антенны устройства связи при пользовании устройством связи, но не между антенной устройства связи и субъектом, пользующимся устройством связи. 10. Экранирующее устройство по п.9, отличающееся тем, что на электропроводном элементе установлен упругий палец, выполненный с возможностью касания антенны в выдвинутом положении электропроводной части.
