Пневматически работающая распределительная машина

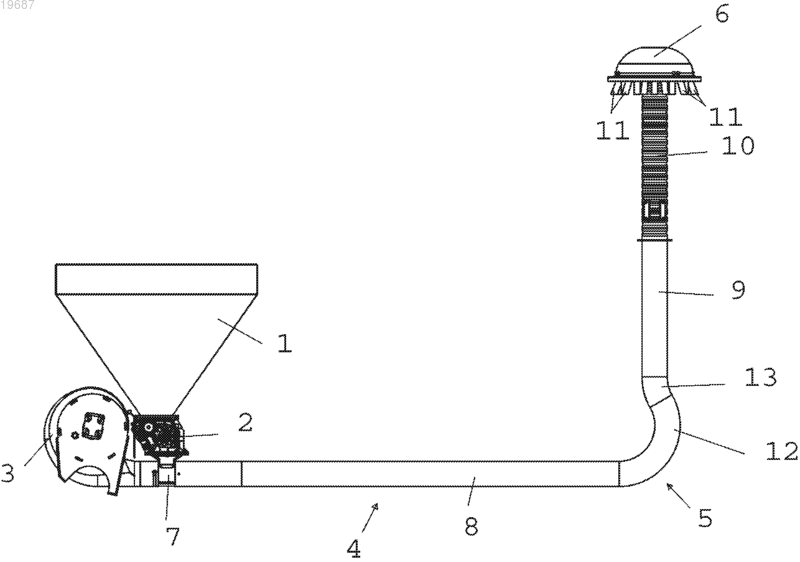

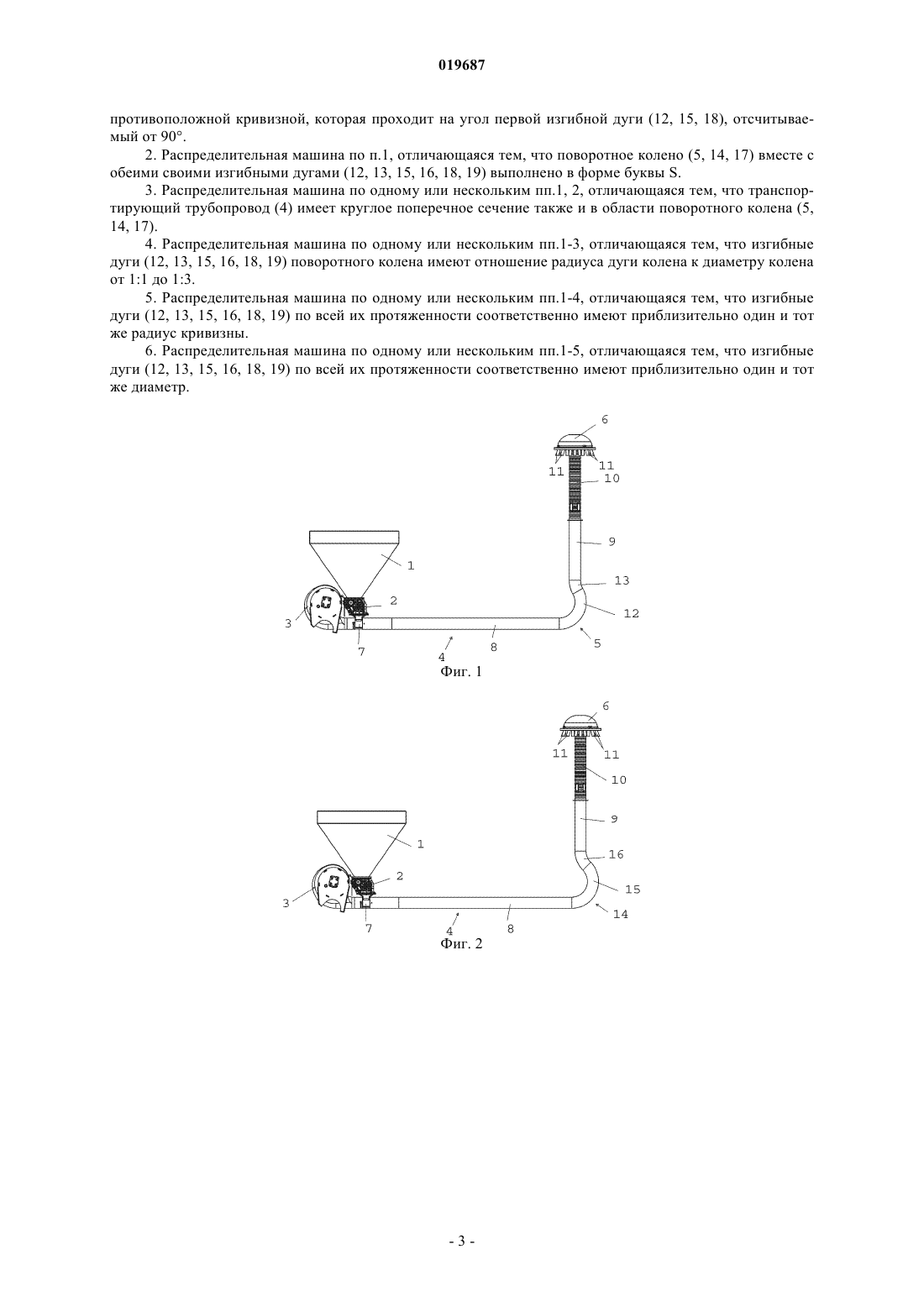

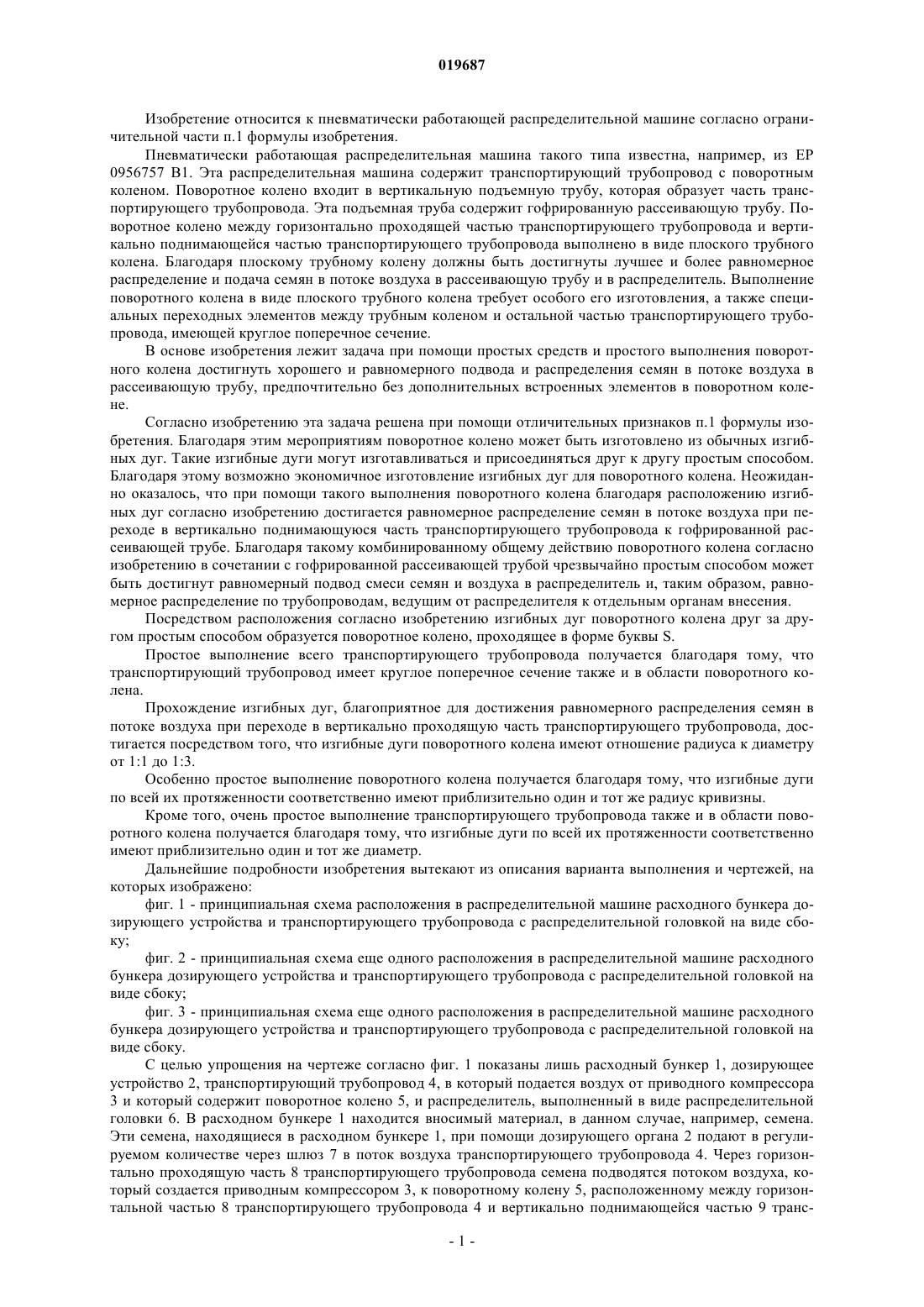

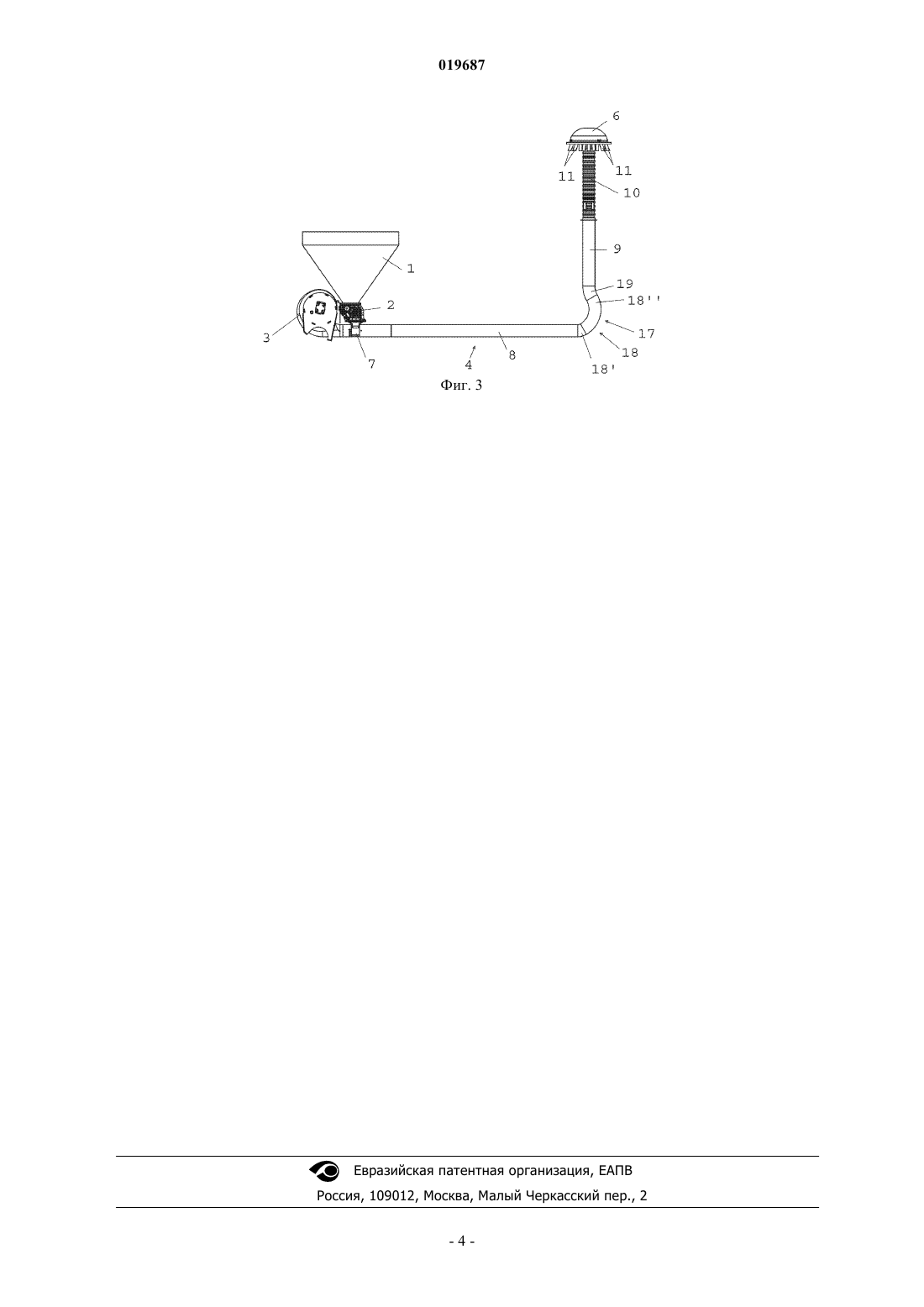

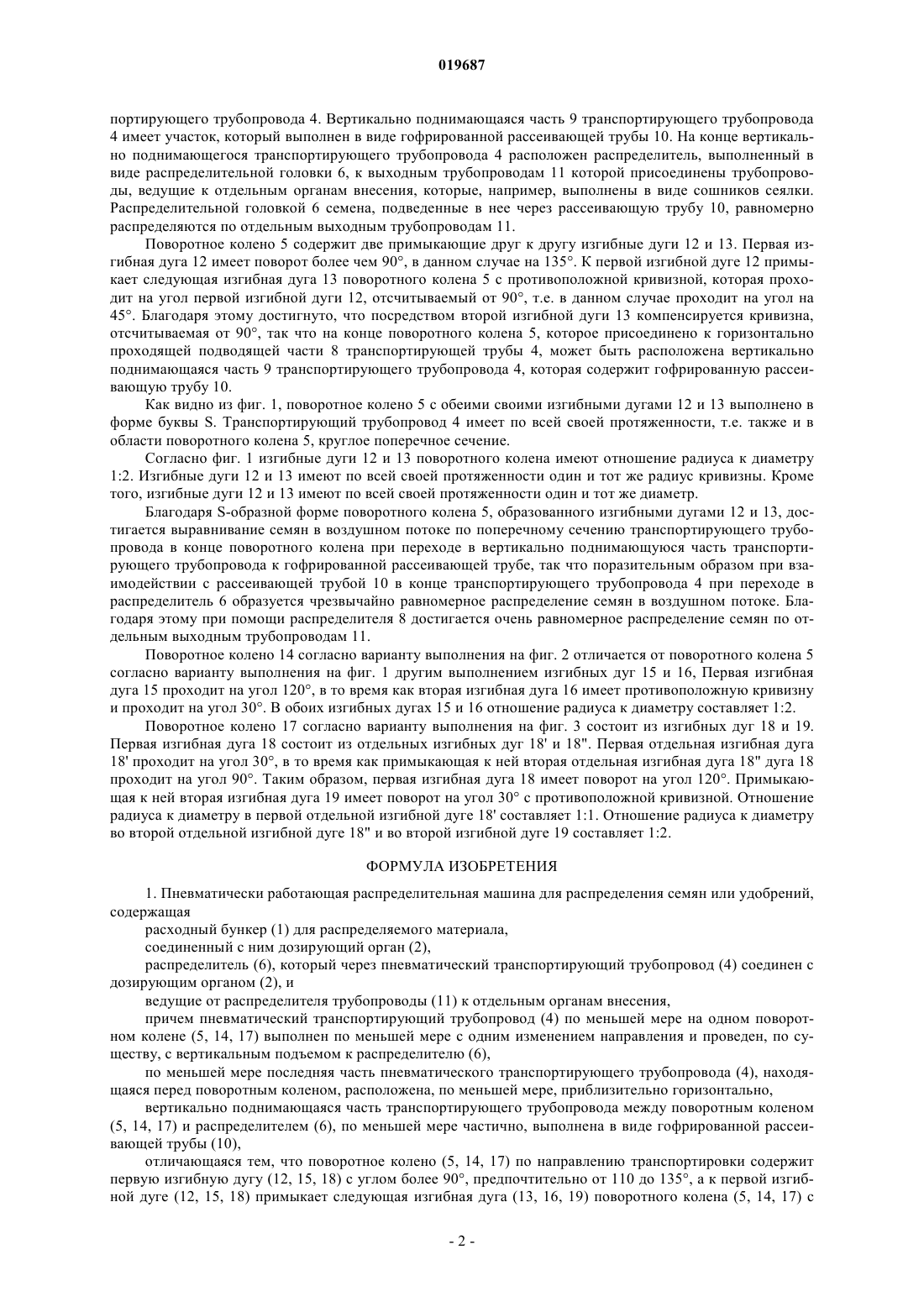

ПНЕВМАТИЧЕСКИ РАБОТАЮЩАЯ РАСПРЕДЕЛИТЕЛЬНАЯ МАШИНА Пневматически работающая распределительная машина для распределения семян или удобрений,содержащая расходный бункер (1) для распределяемого материала, соединенный с ним дозирующий орган (2), распределитель (6), который соединен с дозирующим органом через пневматический транспортирующий трубопровод (4), и ведущие от распределителя трубопроводы к отдельным органам внесения, при этом пневматический транспортирующий трубопровод по меньшей мере на одном поворотном колене (5, 14, 17) совершает по меньшей мере одно изменение направления и проведен к распределителю, по существу, с вертикальным подъемом, причем, по меньшей мере, последняя часть пневматического транспортирующего трубопровода, находящаяся перед поворотным коленом, расположена, по меньшей мере, приблизительно горизонтально, при этом вертикально поднимающаяся часть транспортирующего трубопровода между поворотным коленом и распределителем, по меньшей мере, частично выполнена в виде гофрированной рассеивающей трубы. Чтобы при помощи простых средств и простого выполнения поворотного колена достигнуть хорошего и равномерного подвода и распределения семян в потоке воздуха к рассеивающей трубе, предусмотрено, что поворотное колено по направлению транспортировки содержит первую изгибную дугу, величиной более 90, предпочтительно от 110 до 135, а к первой изгибной дуге примыкает следующая изгибная дуга поворотного колена с противоположной кривизной, которая проходит на угол первой изгибной дуги, отсчитываемый от 90.(71)(73) Заявитель и патентовладелец: АМАЗОНЕН-ВЕРКЕ Х. ДРЕЙЕР ГМБХ ЭНД КО. КГ (DE) Изобретение относится к пневматически работающей распределительной машине согласно ограничительной части п.1 формулы изобретения. Пневматически работающая распределительная машина такого типа известна, например, из ЕР 0956757 В 1. Эта распределительная машина содержит транспортирующий трубопровод с поворотным коленом. Поворотное колено входит в вертикальную подъемную трубу, которая образует часть транспортирующего трубопровода. Эта подъемная труба содержит гофрированную рассеивающую трубу. Поворотное колено между горизонтально проходящей частью транспортирующего трубопровода и вертикально поднимающейся частью транспортирующего трубопровода выполнено в виде плоского трубного колена. Благодаря плоскому трубному колену должны быть достигнуты лучшее и более равномерное распределение и подача семян в потоке воздуха в рассеивающую трубу и в распределитель. Выполнение поворотного колена в виде плоского трубного колена требует особого его изготовления, а также специальных переходных элементов между трубным коленом и остальной частью транспортирующего трубопровода, имеющей круглое поперечное сечение. В основе изобретения лежит задача при помощи простых средств и простого выполнения поворотного колена достигнуть хорошего и равномерного подвода и распределения семян в потоке воздуха в рассеивающую трубу, предпочтительно без дополнительных встроенных элементов в поворотном колене. Согласно изобретению эта задача решена при помощи отличительных признаков п.1 формулы изобретения. Благодаря этим мероприятиям поворотное колено может быть изготовлено из обычных изгибных дуг. Такие изгибные дуги могут изготавливаться и присоединяться друг к другу простым способом. Благодаря этому возможно экономичное изготовление изгибных дуг для поворотного колена. Неожиданно оказалось, что при помощи такого выполнения поворотного колена благодаря расположению изгибных дуг согласно изобретению достигается равномерное распределение семян в потоке воздуха при переходе в вертикально поднимающуюся часть транспортирующего трубопровода к гофрированной рассеивающей трубе. Благодаря такому комбинированному общему действию поворотного колена согласно изобретению в сочетании с гофрированной рассеивающей трубой чрезвычайно простым способом может быть достигнут равномерный подвод смеси семян и воздуха в распределитель и, таким образом, равномерное распределение по трубопроводам, ведущим от распределителя к отдельным органам внесения. Посредством расположения согласно изобретению изгибных дуг поворотного колена друг за другом простым способом образуется поворотное колено, проходящее в форме буквы S. Простое выполнение всего транспортирующего трубопровода получается благодаря тому, что транспортирующий трубопровод имеет круглое поперечное сечение также и в области поворотного колена. Прохождение изгибных дуг, благоприятное для достижения равномерного распределения семян в потоке воздуха при переходе в вертикально проходящую часть транспортирующего трубопровода, достигается посредством того, что изгибные дуги поворотного колена имеют отношение радиуса к диаметру от 1:1 до 1:3. Особенно простое выполнение поворотного колена получается благодаря тому, что изгибные дуги по всей их протяженности соответственно имеют приблизительно один и тот же радиус кривизны. Кроме того, очень простое выполнение транспортирующего трубопровода также и в области поворотного колена получается благодаря тому, что изгибные дуги по всей их протяженности соответственно имеют приблизительно один и тот же диаметр. Дальнейшие подробности изобретения вытекают из описания варианта выполнения и чертежей, на которых изображено: фиг. 1 - принципиальная схема расположения в распределительной машине расходного бункера дозирующего устройства и транспортирующего трубопровода с распределительной головкой на виде сбоку; фиг. 2 - принципиальная схема еще одного расположения в распределительной машине расходного бункера дозирующего устройства и транспортирующего трубопровода с распределительной головкой на виде сбоку; фиг. 3 - принципиальная схема еще одного расположения в распределительной машине расходного бункера дозирующего устройства и транспортирующего трубопровода с распределительной головкой на виде сбоку. С целью упрощения на чертеже согласно фиг. 1 показаны лишь расходный бункер 1, дозирующее устройство 2, транспортирующийтрубопровод 4, в который подается воздух от приводного компрессора 3 и который содержит поворотное колено 5, и распределитель, выполненный в виде распределительной головки 6. В расходном бункере 1 находится вносимый материал, в данном случае, например, семена. Эти семена, находящиеся в расходном бункере 1, при помощи дозирующего органа 2 подают в регулируемом количестве через шлюз 7 в поток воздуха транспортирующего трубопровода 4. Через горизонтально проходящую часть 8 транспортирующего трубопровода семена подводятся потоком воздуха, который создается приводным компрессором 3, к поворотному колену 5, расположенному между горизонтальной частью 8 транспортирующего трубопровода 4 и вертикально поднимающейся частью 9 транс-1 019687 портирующего трубопровода 4. Вертикально поднимающаяся часть 9 транспортирующего трубопровода 4 имеет участок, который выполнен в виде гофрированной рассеивающей трубы 10. На конце вертикально поднимающегося транспортирующего трубопровода 4 расположен распределитель, выполненный в виде распределительной головки 6, к выходным трубопроводам 11 которой присоединены трубопроводы, ведущие к отдельным органам внесения, которые, например, выполнены в виде сошников сеялки. Распределительной головкой 6 семена, подведенные в нее через рассеивающую трубу 10, равномерно распределяются по отдельным выходным трубопроводам 11. Поворотное колено 5 содержит две примыкающие друг к другу изгибные дуги 12 и 13. Первая изгибная дуга 12 имеет поворот более чем 90, в данном случае на 135. К первой изгибной дуге 12 примыкает следующая изгибная дуга 13 поворотного колена 5 с противоположной кривизной, которая проходит на угол первой изгибной дуги 12, отсчитываемый от 90, т.е. в данном случае проходит на угол на 45. Благодаря этому достигнуто, что посредством второй изгибной дуги 13 компенсируется кривизна,отсчитываемая от 90, так что на конце поворотного колена 5, которое присоединено к горизонтально проходящей подводящей части 8 транспортирующей трубы 4, может быть расположена вертикально поднимающаяся часть 9 транспортирующего трубопровода 4, которая содержит гофрированную рассеивающую трубу 10. Как видно из фиг. 1, поворотное колено 5 с обеими своими изгибными дугами 12 и 13 выполнено в форме буквы S. Транспортирующий трубопровод 4 имеет по всей своей протяженности, т.е. также и в области поворотного колена 5, круглое поперечное сечение. Согласно фиг. 1 изгибные дуги 12 и 13 поворотного колена имеют отношение радиуса к диаметру 1:2. Изгибные дуги 12 и 13 имеют по всей своей протяженности один и тот же радиус кривизны. Кроме того, изгибные дуги 12 и 13 имеют по всей своей протяженности один и тот же диаметр. Благодаря S-образной форме поворотного колена 5, образованного изгибными дугами 12 и 13, достигается выравнивание семян в воздушном потоке по поперечному сечению транспортирующего трубопровода в конце поворотного колена при переходе в вертикально поднимающуюся часть транспортирующего трубопровода к гофрированной рассеивающей трубе, так что поразительным образом при взаимодействии с рассеивающей трубой 10 в конце транспортирующего трубопровода 4 при переходе в распределитель 6 образуется чрезвычайно равномерное распределение семян в воздушном потоке. Благодаря этому при помощи распределителя 8 достигается очень равномерное распределение семян по отдельным выходным трубопроводам 11. Поворотное колено 14 согласно варианту выполнения на фиг. 2 отличается от поворотного колена 5 согласно варианту выполнения на фиг. 1 другим выполнением изгибных дуг 15 и 16, Первая изгибная дуга 15 проходит на угол 120, в то время как вторая изгибная дуга 16 имеет противоположную кривизну и проходит на угол 30. В обоих изгибных дугах 15 и 16 отношение радиуса к диаметру составляет 1:2. Поворотное колено 17 согласно варианту выполнения на фиг. 3 состоит из изгибных дуг 18 и 19. Первая изгибная дуга 18 состоит из отдельных изгибных дуг 18' и 18". Первая отдельная изгибная дуга 18' проходит на угол 30, в то время как примыкающая к ней вторая отдельная изгибная дуга 18" дуга 18 проходит на угол 90. Таким образом, первая изгибная дуга 18 имеет поворот на угол 120. Примыкающая к ней вторая изгибная дуга 19 имеет поворот на угол 30 с противоположной кривизной. Отношение радиуса к диаметру в первой отдельной изгибной дуге 18' составляет 1:1. Отношение радиуса к диаметру во второй отдельной изгибной дуге 18" и во второй изгибной дуге 19 составляет 1:2. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пневматически работающая распределительная машина для распределения семян или удобрений,содержащая расходный бункер(1) для распределяемого материала,соединенный с ним дозирующий орган (2),распределитель (6), который через пневматический транспортирующий трубопровод (4) соединен с дозирующим органом (2), и ведущие от распределителя трубопроводы (11) к отдельным органам внесения,причем пневматический транспортирующий трубопровод (4) по меньшей мере на одном поворотном колене (5, 14, 17) выполнен по меньшей мере с одним изменением направления и проведен, по существу, с вертикальным подъемом к распределителю (6),по меньшей мере последняя часть пневматического транспортирующего трубопровода (4), находящаяся перед поворотным коленом, расположена, по меньшей мере, приблизительно горизонтально,вертикально поднимающаяся часть транспортирующего трубопровода между поворотным коленом(5, 14, 17) и распределителем (6), по меньшей мере частично, выполнена в виде гофрированной рассеивающей трубы (10),отличающаяся тем, что поворотное колено (5, 14, 17) по направлению транспортировки содержит первую изгибную дугу (12, 15, 18) с углом более 90, предпочтительно от 110 до 135, а к первой изгибной дуге (12, 15, 18) примыкает следующая изгибная дуга (13, 16, 19) поворотного колена (5, 14, 17) с противоположной кривизной, которая проходит на угол первой изгибной дуги (12, 15, 18), отсчитываемый от 90. 2. Распределительная машина по п.1, отличающаяся тем, что поворотное колено (5, 14, 17) вместе с обеими своими изгибными дугами (12, 13, 15, 16, 18, 19) выполнено в форме буквы S. 3. Распределительная машина по одному или нескольким пп.1, 2, отличающаяся тем, что транспортирующий трубопровод (4) имеет круглое поперечное сечение также и в области поворотного колена (5,14, 17). 4. Распределительная машина по одному или нескольким пп.1-3, отличающаяся тем, что изгибные дуги (12, 13, 15, 16, 18, 19) поворотного колена имеют отношение радиуса дуги колена к диаметру колена от 1:1 до 1:3. 5. Распределительная машина по одному или нескольким пп.1-4, отличающаяся тем, что изгибные дуги (12, 13, 15, 16, 18, 19) по всей их протяженности соответственно имеют приблизительно один и тот же радиус кривизны. 6. Распределительная машина по одному или нескольким пп.1-5, отличающаяся тем, что изгибные дуги (12, 13, 15, 16, 18, 19) по всей их протяженности соответственно имеют приблизительно один и тот же диаметр.
