Сельскохозяйственная распределительная машина

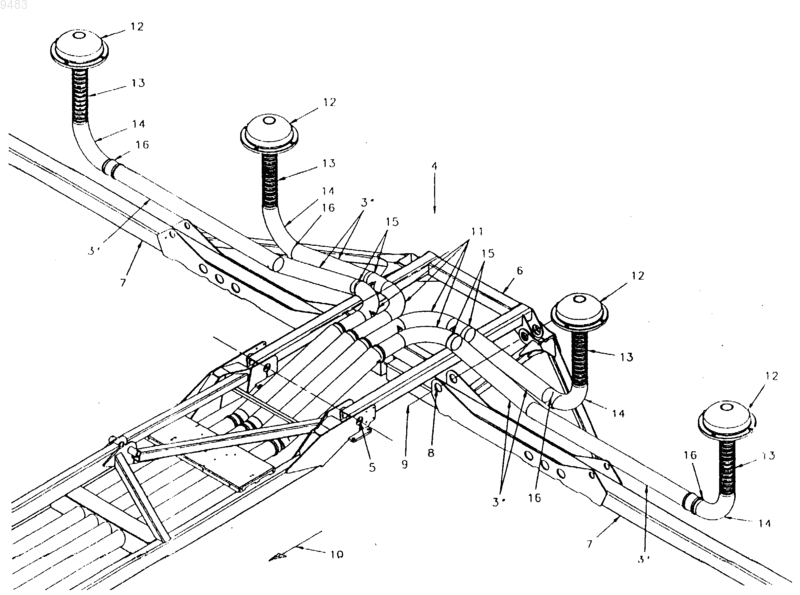

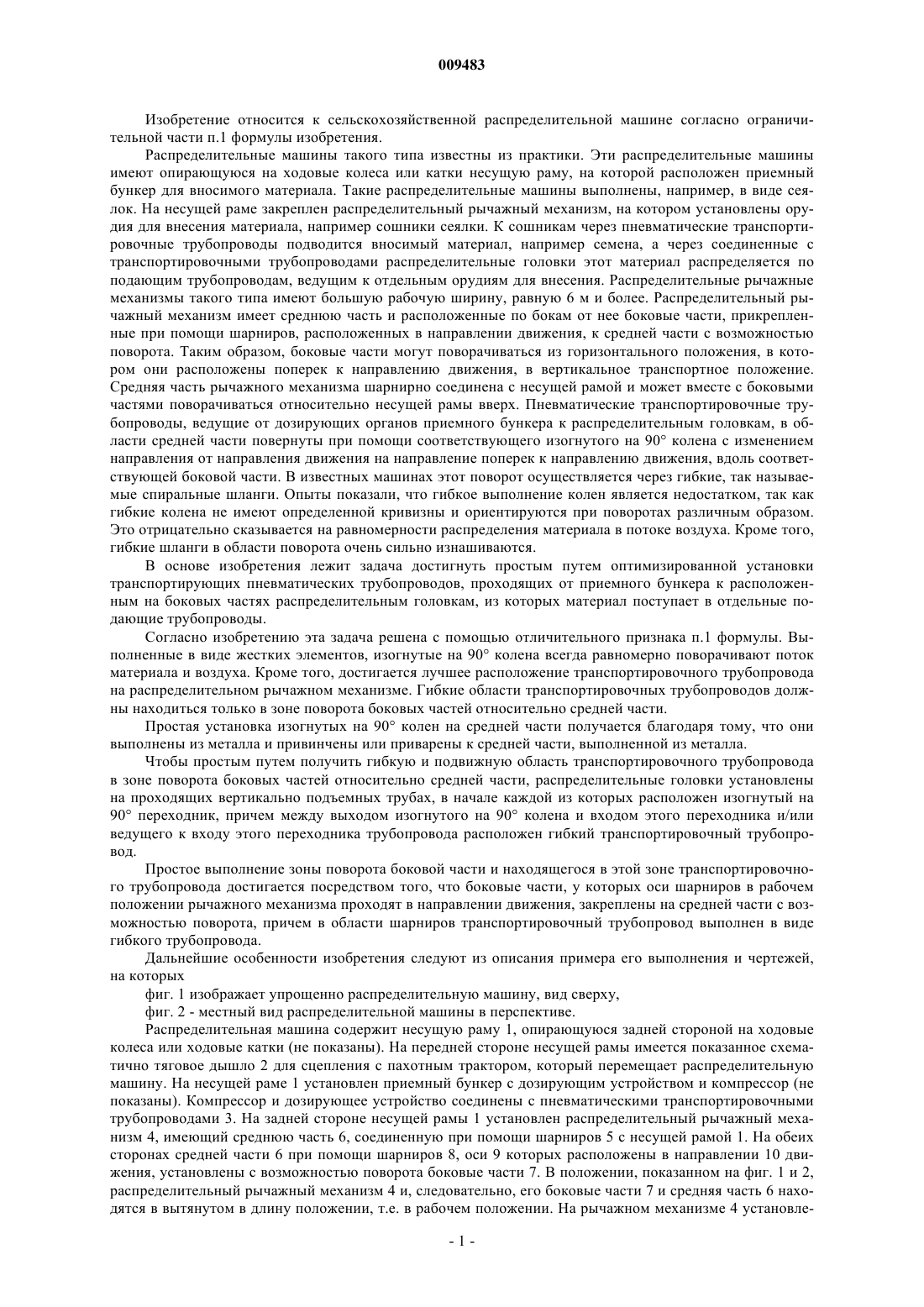

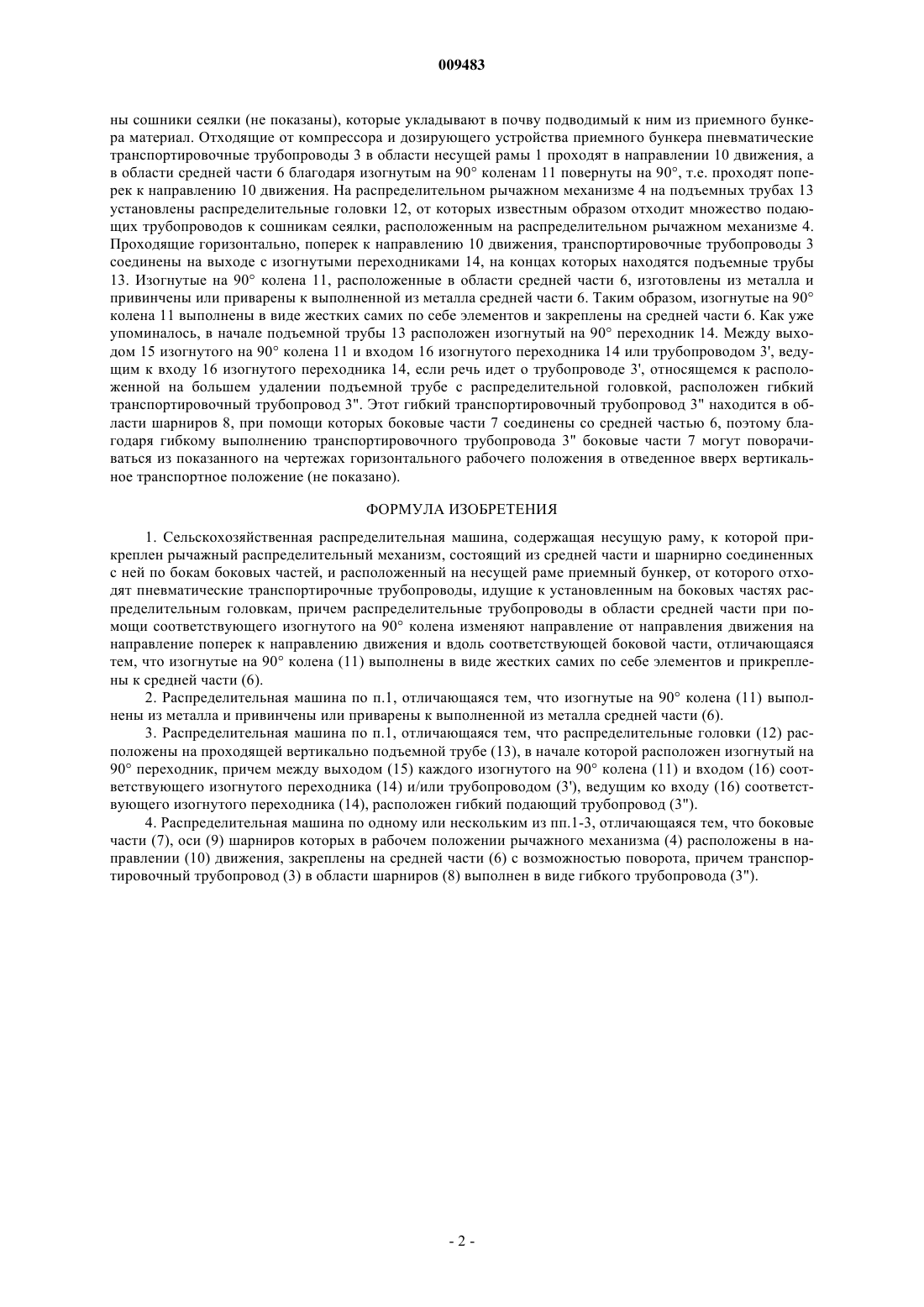

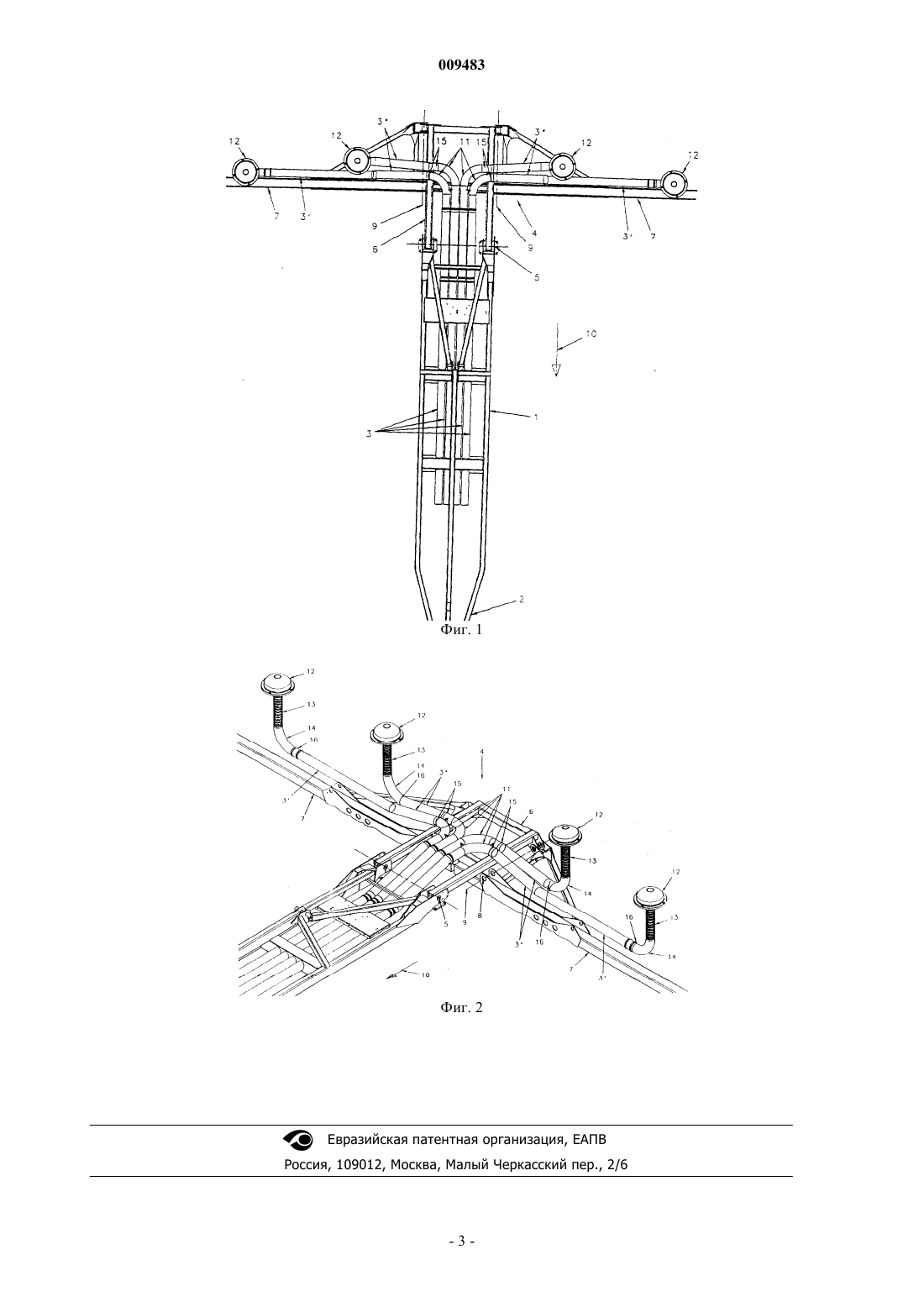

009483 Изобретение относится к сельскохозяйственной распределительной машине согласно ограничительной части п.1 формулы изобретения. Распределительные машины такого типа известны из практики. Эти распределительные машины имеют опирающуюся на ходовые колеса или катки несущую раму, на которой расположен приемный бункер для вносимого материала. Такие распределительные машины выполнены, например, в виде сеялок. На несущей раме закреплен распределительный рычажный механизм, на котором установлены орудия для внесения материала, например сошники сеялки. К сошникам через пневматические транспортировочные трубопроводы подводится вносимый материал, например семена, а через соединенные с транспортировочными трубопроводами распределительные головки этот материал распределяется по подающим трубопроводам, ведущим к отдельным орудиям для внесения. Распределительные рычажные механизмы такого типа имеют большую рабочую ширину, равную 6 м и более. Распределительный рычажный механизм имеет среднюю часть и расположенные по бокам от нее боковые части, прикрепленные при помощи шарниров, расположенных в направлении движения, к средней части с возможностью поворота. Таким образом, боковые части могут поворачиваться из горизонтального положения, в котором они расположены поперек к направлению движения, в вертикальное транспортное положение. Средняя часть рычажного механизма шарнирно соединена с несущей рамой и может вместе с боковыми частями поворачиваться относительно несущей рамы вверх. Пневматические транспортировочные трубопроводы, ведущие от дозирующих органов приемного бункера к распределительным головкам, в области средней части повернуты при помощи соответствующего изогнутого на 90 колена с изменением направления от направления движения на направление поперек к направлению движения, вдоль соответствующей боковой части. В известных машинах этот поворот осуществляется через гибкие, так называемые спиральные шланги. Опыты показали, что гибкое выполнение колен является недостатком, так как гибкие колена не имеют определенной кривизны и ориентируются при поворотах различным образом. Это отрицательно сказывается на равномерности распределения материала в потоке воздуха. Кроме того,гибкие шланги в области поворота очень сильно изнашиваются. В основе изобретения лежит задача достигнуть простым путем оптимизированной установки транспортирующих пневматических трубопроводов, проходящих от приемного бункера к расположенным на боковых частях распределительным головкам, из которых материал поступает в отдельные подающие трубопроводы. Согласно изобретению эта задача решена с помощью отличительного признака п.1 формулы. Выполненные в виде жестких элементов, изогнутые на 90 колена всегда равномерно поворачивают поток материала и воздуха. Кроме того, достигается лучшее расположение транспортировочного трубопровода на распределительном рычажном механизме. Гибкие области транспортировочных трубопроводов должны находиться только в зоне поворота боковых частей относительно средней части. Простая установка изогнутых на 90 колен на средней части получается благодаря тому, что они выполнены из металла и привинчены или приварены к средней части, выполненной из металла. Чтобы простым путем получить гибкую и подвижную область транспортировочного трубопровода в зоне поворота боковых частей относительно средней части, распределительные головки установлены на проходящих вертикально подъемных трубах, в начале каждой из которых расположен изогнутый на 90 переходник, причем между выходом изогнутого на 90 колена и входом этого переходника и/или ведущего к входу этого переходника трубопровода расположен гибкий транспортировочный трубопровод. Простое выполнение зоны поворота боковой части и находящегося в этой зоне транспортировочного трубопровода достигается посредством того, что боковые части, у которых оси шарниров в рабочем положении рычажного механизма проходят в направлении движения, закреплены на средней части с возможностью поворота, причем в области шарниров транспортировочный трубопровод выполнен в виде гибкого трубопровода. Дальнейшие особенности изобретения следуют из описания примера его выполнения и чертежей,на которых фиг. 1 изображает упрощенно распределительную машину, вид сверху,фиг. 2 - местный вид распределительной машины в перспективе. Распределительная машина содержит несущую раму 1, опирающуюся задней стороной на ходовые колеса или ходовые катки (не показаны). На передней стороне несущей рамы имеется показанное схематично тяговое дышло 2 для сцепления с пахотным трактором, который перемещает распределительную машину. На несущей раме 1 установлен приемный бункер с дозирующим устройством и компрессор (не показаны). Компрессор и дозирующее устройство соединены с пневматическими транспортировочными трубопроводами 3. На задней стороне несущей рамы 1 установлен распределительный рычажный механизм 4, имеющий среднюю часть 6, соединенную при помощи шарниров 5 с несущей рамой 1. На обеих сторонах средней части 6 при помощи шарниров 8, оси 9 которых расположены в направлении 10 движения, установлены с возможностью поворота боковые части 7. В положении, показанном на фиг. 1 и 2,распределительный рычажный механизм 4 и, следовательно, его боковые части 7 и средняя часть 6 находятся в вытянутом в длину положении, т.е. в рабочем положении. На рычажном механизме 4 установле-1 009483 ны сошники сеялки (не показаны), которые укладывают в почву подводимый к ним из приемного бункера материал. Отходящие от компрессора и дозирующего устройства приемного бункера пневматические транспортировочные трубопроводы 3 в области несущей рамы 1 проходят в направлении 10 движения, а в области средней части 6 благодаря изогнутым на 90 коленам 11 повернуты на 90, т.е. проходят поперек к направлению 10 движения. На распределительном рычажном механизме 4 на подъемных трубах 13 установлены распределительные головки 12, от которых известным образом отходит множество подающих трубопроводов к сошникам сеялки, расположенным на распределительном рычажном механизме 4. Проходящие горизонтально, поперек к направлению 10 движения, транспортировочные трубопроводы 3 соединены на выходе с изогнутыми переходниками 14, на концах которых находятся подъемные трубы 13. Изогнутые на 90 колена 11, расположенные в области средней части 6, изготовлены из металла и привинчены или приварены к выполненной из металла средней части 6. Таким образом, изогнутые на 90 колена 11 выполнены в виде жестких самих по себе элементов и закреплены на средней части 6. Как уже упоминалось, в начале подъемной трубы 13 расположен изогнутый на 90 переходник 14. Между выходом 15 изогнутого на 90 колена 11 и входом 16 изогнутого переходника 14 или трубопроводом 3', ведущим к входу 16 изогнутого переходника 14, если речь идет о трубопроводе 3', относящемся к расположенной на большем удалении подъемной трубе с распределительной головкой, расположен гибкий транспортировочный трубопровод 3". Этот гибкий транспортировочный трубопровод 3" находится в области шарниров 8, при помощи которых боковые части 7 соединены со средней частью 6, поэтому благодаря гибкому выполнению транспортировочного трубопровода 3" боковые части 7 могут поворачиваться из показанного на чертежах горизонтального рабочего положения в отведенное вверх вертикальное транспортное положение (не показано). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сельскохозяйственная распределительная машина, содержащая несущую раму, к которой прикреплен рычажный распределительный механизм, состоящий из средней части и шарнирно соединенных с ней по бокам боковых частей, и расположенный на несущей раме приемный бункер, от которого отходят пневматические транспортирочные трубопроводы, идущие к установленным на боковых частях распределительным головкам, причем распределительные трубопроводы в области средней части при помощи соответствующего изогнутого на 90 колена изменяют направление от направления движения на направление поперек к направлению движения и вдоль соответствующей боковой части, отличающаяся тем, что изогнутые на 90 колена (11) выполнены в виде жестких самих по себе элементов и прикреплены к средней части (6). 2. Распределительная машина по п.1, отличающаяся тем, что изогнутые на 90 колена (11) выполнены из металла и привинчены или приварены к выполненной из металла средней части (6). 3. Распределительная машина по п.1, отличающаяся тем, что распределительные головки (12) расположены на проходящей вертикально подъемной трубе (13), в начале которой расположен изогнутый на 90 переходник, причем между выходом (15) каждого изогнутого на 90 колена (11) и входом (16) соответствующего изогнутого переходника (14) и/или трубопроводом (3'), ведущим ко входу (16) соответствующего изогнутого переходника (14), расположен гибкий подающий трубопровод (3"). 4. Распределительная машина по одному или нескольким из пп.1-3, отличающаяся тем, что боковые части (7), оси (9) шарниров которых в рабочем положении рычажного механизма (4) расположены в направлении(10) движения, закреплены на средней части (6) с возможностью поворота, причем транспортировочный трубопровод (3) в области шарниров (8) выполнен в виде гибкого трубопровода (3").
