Электрическая распределительная система

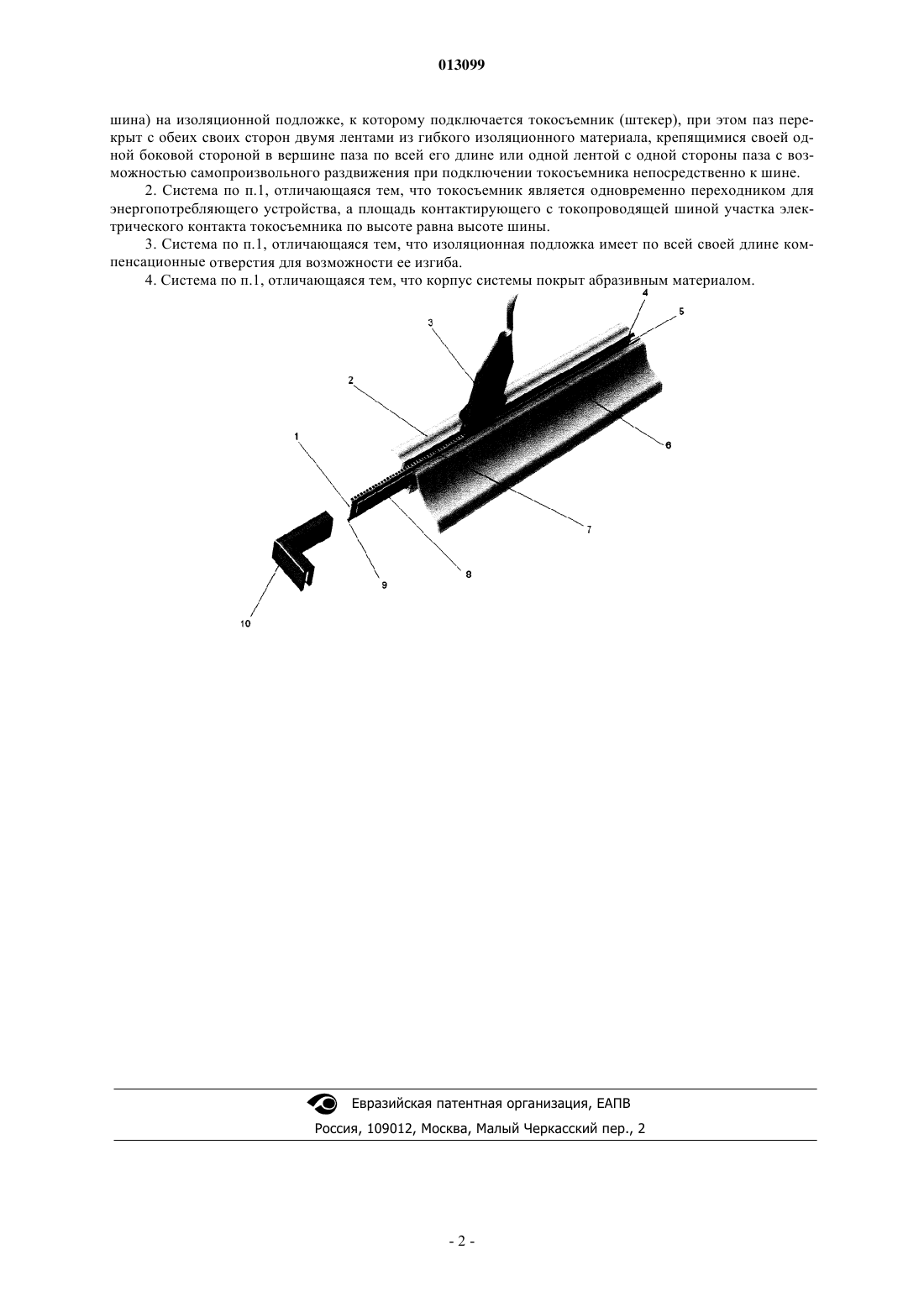

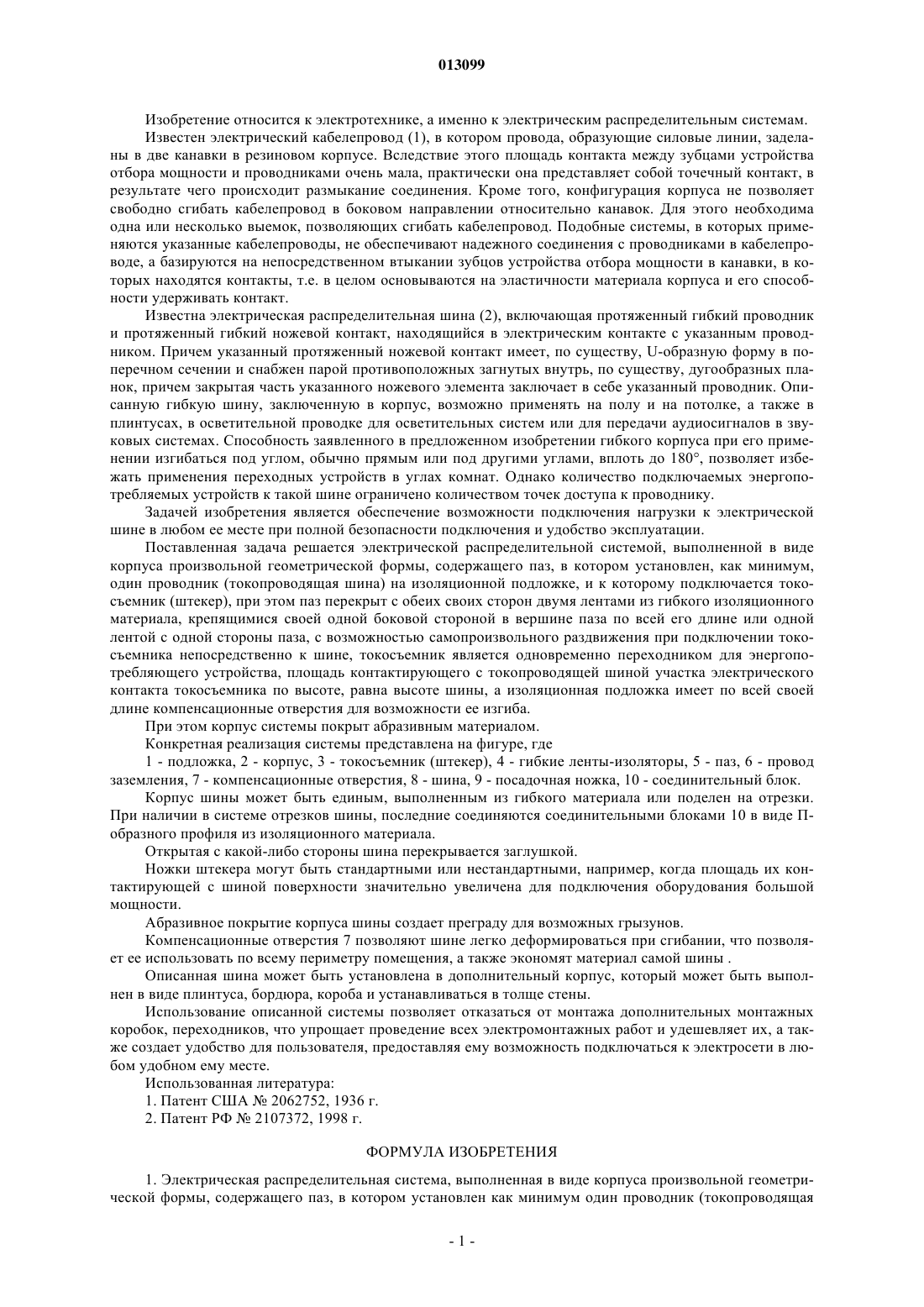

013099 Изобретение относится к электротехнике, а именно к электрическим распределительным системам. Известен электрический кабелепровод (1), в котором провода, образующие силовые линии, заделаны в две канавки в резиновом корпусе. Вследствие этого площадь контакта между зубцами устройства отбора мощности и проводниками очень мала, практически она представляет собой точечный контакт, в результате чего происходит размыкание соединения. Кроме того, конфигурация корпуса не позволяет свободно сгибать кабелепровод в боковом направлении относительно канавок. Для этого необходима одна или несколько выемок, позволяющих сгибать кабелепровод. Подобные системы, в которых применяются указанные кабелепроводы, не обеспечивают надежного соединения с проводниками в кабелепроводе, а базируются на непосредственном втыкании зубцов устройства отбора мощности в канавки, в которых находятся контакты, т.е. в целом основываются на эластичности материала корпуса и его способности удерживать контакт. Известна электрическая распределительная шина (2), включающая протяженный гибкий проводник и протяженный гибкий ножевой контакт, находящийся в электрическим контакте с указанным проводником. Причем указанный протяженный ножевой контакт имеет, по существу, U-образную форму в поперечном сечении и снабжен парой противоположных загнутых внутрь, по существу, дугообразных планок, причем закрытая часть указанного ножевого элемента заключает в себе указанный проводник. Описанную гибкую шину, заключенную в корпус, возможно применять на полу и на потолке, а также в плинтусах, в осветительной проводке для осветительных систем или для передачи аудиосигналов в звуковых системах. Способность заявленного в предложенном изобретении гибкого корпуса при его применении изгибаться под углом, обычно прямым или под другими углами, вплоть до 180, позволяет избежать применения переходных устройств в углах комнат. Однако количество подключаемых энергопотребляемых устройств к такой шине ограничено количеством точек доступа к проводнику. Задачей изобретения является обеспечение возможности подключения нагрузки к электрической шине в любом ее месте при полной безопасности подключения и удобство эксплуатации. Поставленная задача решается электрической распределительной системой, выполненной в виде корпуса произвольной геометрической формы, содержащего паз, в котором установлен, как минимум,один проводник (токопроводящая шина) на изоляционной подложке, и к которому подключается токосъемник (штекер), при этом паз перекрыт с обеих своих сторон двумя лентами из гибкого изоляционного материала, крепящимися своей одной боковой стороной в вершине паза по всей его длине или одной лентой с одной стороны паза, с возможностью самопроизвольного раздвижения при подключении токосъемника непосредственно к шине, токосъемник является одновременно переходником для энергопотребляющего устройства, площадь контактирующего с токопроводящей шиной участка электрического контакта токосъемника по высоте, равна высоте шины, а изоляционная подложка имеет по всей своей длине компенсационные отверстия для возможности ее изгиба. При этом корпус системы покрыт абразивным материалом. Конкретная реализация системы представлена на фигуре, где 1 - подложка, 2 - корпус, 3 - токосъемник (штекер), 4 - гибкие ленты-изоляторы, 5 - паз, 6 - провод заземления, 7 - компенсационные отверстия, 8 - шина, 9 - посадочная ножка, 10 - соединительный блок. Корпус шины может быть единым, выполненным из гибкого материала или поделен на отрезки. При наличии в системе отрезков шины, последние соединяются соединительными блоками 10 в виде Побразного профиля из изоляционного материала. Открытая с какой-либо стороны шина перекрывается заглушкой. Ножки штекера могут быть стандартными или нестандартными, например, когда площадь их контактирующей с шиной поверхности значительно увеличена для подключения оборудования большой мощности. Абразивное покрытие корпуса шины создает преграду для возможных грызунов. Компенсационные отверстия 7 позволяют шине легко деформироваться при сгибании, что позволяет ее использовать по всему периметру помещения, а также экономят материал самой шины . Описанная шина может быть установлена в дополнительный корпус, который может быть выполнен в виде плинтуса, бордюра, короба и устанавливаться в толще стены. Использование описанной системы позволяет отказаться от монтажа дополнительных монтажных коробок, переходников, что упрощает проведение всех электромонтажных работ и удешевляет их, а также создает удобство для пользователя, предоставляя ему возможность подключаться к электросети в любом удобном ему месте. Использованная литература: 1. Патент США 2062752, 1936 г. 2. Патент РФ 2107372, 1998 г. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электрическая распределительная система, выполненная в виде корпуса произвольной геометрической формы, содержащего паз, в котором установлен как минимум один проводник (токопроводящая-1 013099 шина) на изоляционной подложке, к которому подключается токосъемник (штекер), при этом паз перекрыт с обеих своих сторон двумя лентами из гибкого изоляционного материала, крепящимися своей одной боковой стороной в вершине паза по всей его длине или одной лентой с одной стороны паза с возможностью самопроизвольного раздвижения при подключении токосъемника непосредственно к шине. 2. Система по п.1, отличающаяся тем, что токосъемник является одновременно переходником для энергопотребляющего устройства, а площадь контактирующего с токопроводящей шиной участка электрического контакта токосъемника по высоте равна высоте шины. 3. Система по п.1, отличающаяся тем, что изоляционная подложка имеет по всей своей длине компенсационные отверстия для возможности ее изгиба. 4. Система по п.1, отличающаяся тем, что корпус системы покрыт абразивным материалом.
