Дверной замок

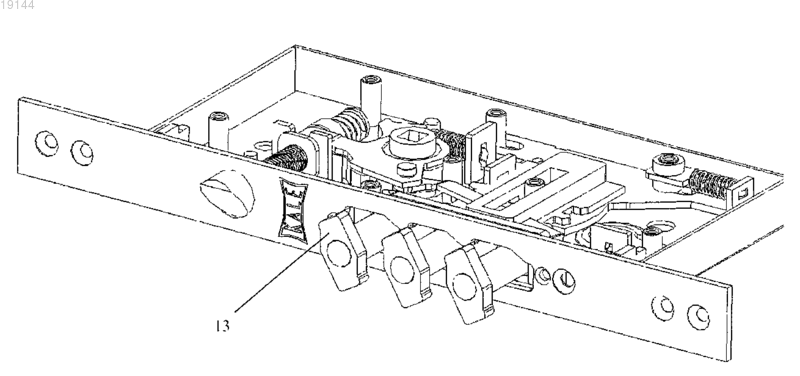

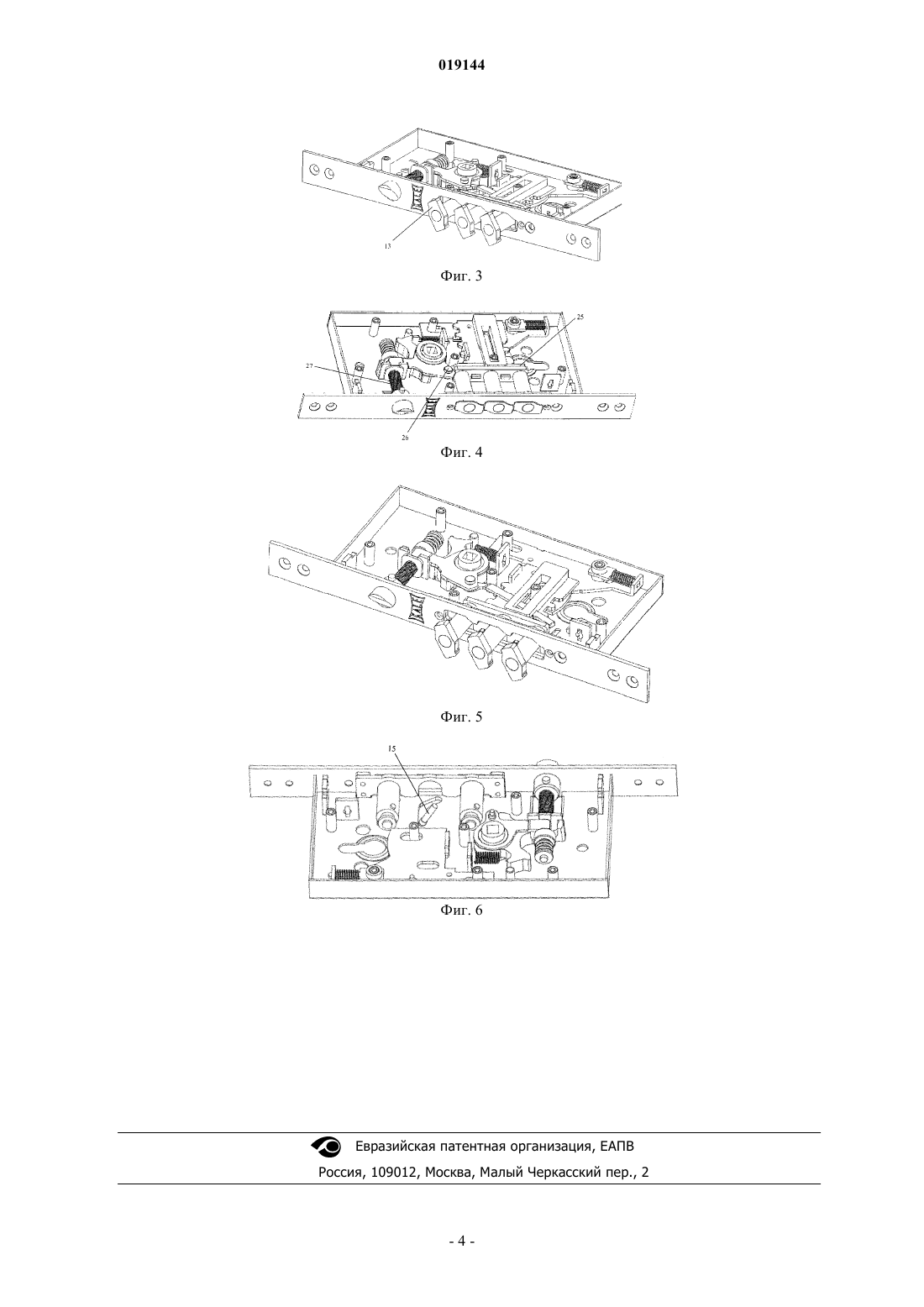

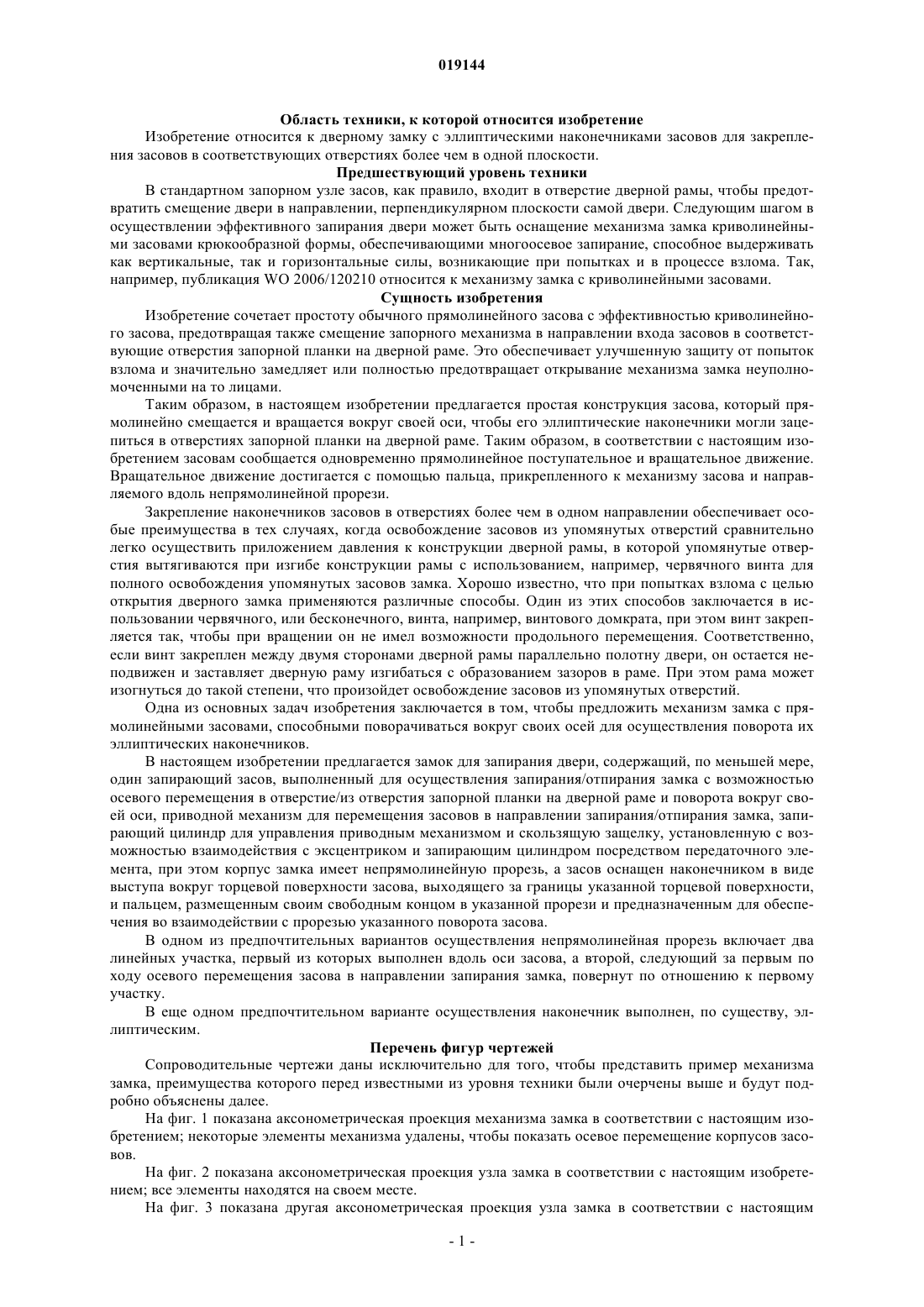

В изобретении предлагается дверной замок по меньшей мере с одним прямолинейным элементом засова, снабженным наконечником для зацепления в соответствующем отверстии запорной планки на дверной раме в направлении смещения засова при запирании двери. Зацепление наконечников в отверстиях обеспечивает предотвращение освобождения засова принудительным смещением его в направлении узла замка или дверной рамы. Засовы обычной прямолинейной конструкции приспособлены в соответствии с изобретением к перемещению с вращением вокруг своих осей под действием пальца, прикрепленного к корпусу засова и направляемого для осуществления вращения вдоль непрямолинейной прорези.(71)(73) Заявитель и патентовладелец: КАЛЕ КИЛИТ ВЕ КАЛИП САНАЙИ А.С. (TR) Область техники, к которой относится изобретение Изобретение относится к дверному замку с эллиптическими наконечниками засовов для закрепления засовов в соответствующих отверстиях более чем в одной плоскости. Предшествующий уровень техники В стандартном запорном узле засов, как правило, входит в отверстие дверной рамы, чтобы предотвратить смещение двери в направлении, перпендикулярном плоскости самой двери. Следующим шагом в осуществлении эффективного запирания двери может быть оснащение механизма замка криволинейными засовами крюкообразной формы, обеспечивающими многоосевое запирание, способное выдерживать как вертикальные, так и горизонтальные силы, возникающие при попытках и в процессе взлома. Так,например, публикация WO 2006/120210 относится к механизму замка с криволинейными засовами. Сущность изобретения Изобретение сочетает простоту обычного прямолинейного засова с эффективностью криволинейного засова, предотвращая также смещение запорного механизма в направлении входа засовов в соответствующие отверстия запорной планки на дверной раме. Это обеспечивает улучшенную защиту от попыток взлома и значительно замедляет или полностью предотвращает открывание механизма замка неуполномоченными на то лицами. Таким образом, в настоящем изобретении предлагается простая конструкция засова, который прямолинейно смещается и вращается вокруг своей оси, чтобы его эллиптические наконечники могли зацепиться в отверстиях запорной планки на дверной раме. Таким образом, в соответствии с настоящим изобретением засовам сообщается одновременно прямолинейное поступательное и вращательное движение. Вращательное движение достигается с помощью пальца, прикрепленного к механизму засова и направляемого вдоль непрямолинейной прорези. Закрепление наконечников засовов в отверстиях более чем в одном направлении обеспечивает особые преимущества в тех случаях, когда освобождение засовов из упомянутых отверстий сравнительно легко осуществить приложением давления к конструкции дверной рамы, в которой упомянутые отверстия вытягиваются при изгибе конструкции рамы с использованием, например, червячного винта для полного освобождения упомянутых засовов замка. Хорошо известно, что при попытках взлома с целью открытия дверного замка применяются различные способы. Один из этих способов заключается в использовании червячного, или бесконечного, винта, например, винтового домкрата, при этом винт закрепляется так, чтобы при вращении он не имел возможности продольного перемещения. Соответственно,если винт закреплен между двумя сторонами дверной рамы параллельно полотну двери, он остается неподвижен и заставляет дверную раму изгибаться с образованием зазоров в раме. При этом рама может изогнуться до такой степени, что произойдет освобождение засовов из упомянутых отверстий. Одна из основных задач изобретения заключается в том, чтобы предложить механизм замка с прямолинейными засовами, способными поворачиваться вокруг своих осей для осуществления поворота их эллиптических наконечников. В настоящем изобретении предлагается замок для запирания двери, содержащий, по меньшей мере,один запирающий засов, выполненный для осуществления запирания/отпирания замка с возможностью осевого перемещения в отверстие/из отверстия запорной планки на дверной раме и поворота вокруг своей оси, приводной механизм для перемещения засовов в направлении запирания/отпирания замка, запирающий цилиндр для управления приводным механизмом и скользящую защелку, установленную с возможностью взаимодействия с эксцентриком и запирающим цилиндром посредством передаточного элемента, при этом корпус замка имеет непрямолинейную прорезь, а засов оснащен наконечником в виде выступа вокруг торцевой поверхности засова, выходящего за границы указанной торцевой поверхности,и пальцем, размещенным своим свободным концом в указанной прорези и предназначенным для обеспечения во взаимодействии с прорезью указанного поворота засова. В одном из предпочтительных вариантов осуществления непрямолинейная прорезь включает два линейных участка, первый из которых выполнен вдоль оси засова, а второй, следующий за первым по ходу осевого перемещения засова в направлении запирания замка, повернут по отношению к первому участку. В еще одном предпочтительном варианте осуществления наконечник выполнен, по существу, эллиптическим. Перечень фигур чертежей Сопроводительныечертежи даны исключительно для того, чтобы представить пример механизма замка, преимущества которого перед известными из уровня техники были очерчены выше и будут подробно объяснены далее. На фиг. 1 показана аксонометрическая проекция механизма замка в соответствии с настоящим изобретением; некоторые элементы механизма удалены, чтобы показать осевое перемещение корпусов засовов. На фиг. 2 показана аксонометрическая проекция узла замка в соответствии с настоящим изобретением; все элементы находятся на своем месте. На фиг. 3 показана другая аксонометрическая проекция узла замка в соответствии с настоящим изобретением. На фиг. 4 показана еще одна аксонометрическая проекция узла замка в соответствии с настоящим изобретением. На фиг. 5 показана еще одна аксонометрическая проекция узла замка; представлен вариант осуществления настоящего изобретения с применением утолщенных наконечников. На фиг. 6 показана еще одна аксонометрическая проекция узла замка; некоторые элементы механизма удалены, чтобы показать вариант осуществления настоящего изобретения с увеличенными непрямолинейными прорезями. Сведения, подтверждающие возможность осуществления изобретения Обратимся теперь к фигурам, кратко описанным выше. Узел (11) замка в типовом варианте включает по меньшей мере один засов (12), входящий в соответствующее отверстие запорной планки (не показана) на дверной раме. Засовы (12) в соответствии с настоящим изобретением оснащены концевыми наконечниками (13), как показано на фиг. 3. Наконечники (13) имеют форму выступов за границы концевой плоскости трубчатых засовов (12), образуя таким образом внешнюю, или периферическую, часть. Эта периферическая часть (13) завершает свой частичный поворот после входа выдвигаемого засова (12) в соответствующее отверстие запорной планки на дверной раме, в результате наконечники (13) зацепляются в отверстиях (не показаны) таким образом, чтобы предотвратить попытку взлома принудительным освобождением упомянутых засовов (12) из отверстий. Это обеспечивает особые преимущества в тех случаях, когда освобождение засовов (12) из отверстий сравнительно легко осуществить приложением давления к конструкции дверной рамы, в которой упомянутые отверстия вытягиваются при изгибе конструкции рамы с использованием, например, червячного винта для полного освобождения засовов (12) замка. В соответствии с изобретением засовы (12) оснащены трубчатыми элементами с сердечниками (16); к сердечнику прикреплен палец (15), свободный конец которого скользит в непрямолинейной прорези(14). Прорезь (14) включает два линейных участка (18, 19), разделенных некоторой точкой поворота. Палец (15), который в пределах первого линейного участка (18) упомянутой прорези (14) штатно выступает в вертикальном направлении относительно горизонтальной плоскости узла (11) замка, в пределах упомянутого второго линейного участка (19) наклоняется, как показано на фиг. 1, и вынуждает сердечник (16) трубчатого элемента поворачиваться вокруг его оси, начиная с упомянутой точки поворота. Осевое вращение сердечника (16) трубчатого элемента вызывает вращение засова (12) вместе с выступающим наконечником (13). Однако то, что осевое вращение начинается только с упомянутой точки поворота между двумя упомянутыми линейными участками (18, 19), обеспечивает для отличающихся по форме наконечников (13) возможность обычным образом входить в типовые (в общем случае, прямоугольные) отверстия запорных планок. Таким образом, линейное перемещение засовов (12) в процессе использования первого линейного участка (18) сочетается с осевым движением на вторых участках (19), что обеспечивает дополнительную надежность посредством закрепления повернутых наконечников (13) в отверстиях,противодействующего попытке принудительного линейного освобождения засовов. Выдвижение засовов (12) в соответствии с настоящим изобретением обычно осуществляется с помощью приводного механизма, включающего несущую пластину (20) и пластину переключения положений (21). Цилиндр (не показан) в отверстии (17) цилиндра смещает упомянутую пластину переключения положений (21) взад и вперед, осуществляя запирание и отпирание упомянутых засовов (12). Упомянутая несущая пластина (20) запирает каждое положение упомянутой пластины переключения положений(21) вертикальным элементом (22), составляющим одно целое с упомянутой несущей пластиной (20) и включающим отверстие под горизонтальный выступ (23), соответствующий положению упомянутой пластины переключения положений (21). Прямолинейно скользящая защелка (24) в соответствии с настоящим изобретением обычным образом управляется эксцентриком ручки через посредство подпружиненной конструкции, приводимой ручкой, вращающей механизм, передающий движение этой подпружиненной конструкции. Такой приводной механизм линейной защелки (24) и ее передаточный механизм широко распространены, и дальнейших упоминаний о них здесь не требуется. Работа защелки (24) в зависимости от эксцентрика ручки специалистам известна. Специалистам известно также, что управление упомянутой скользящей защелкой (24) должно быть возможно также запирающим цилиндром. Для этого в конце поворота запирающего цилиндра в направлении отпирания передаточный элемент (25), шарнирно закрепленный на эксцентрике ручки, приводится в движение в направлении упомянутого эксцентрика и в результате оттягивает упомянутую скользящую защелку (24), чтобы можно было открыть дверь. Это лучше видно на фиг. 4: упомянутый передаточный элемент (25), шарнирно прикрепленный к упомянутому эксцентрику опорой 26, перемещается запирающим цилиндром (не показан), чтобы повернуть упомянутый эксцентрик, а последний временно втягивает упомянутую скользящую защелку (24), так как пружина (27) в основании защелки восстановит ее положение. Таким образом, в настоящем изобретении предлагается механизм (11) замка для запирания двери. Механизм (11) включает по меньшей мере один запирающий засов (12) с целью осуществления запира-2 019144 ния совместно с отверстием запорной планки на дверной раме; приводной механизм для перемещения упомянутых засовов (12) в направлениях запирания и отпирания; запирающий цилиндр для управления упомянутым приводным механизмом и скользящую защелку (24), управляемую эксцентриком и упомянутым запирающим цилиндром через посредство передаточного элемента (25). Упомянутый по меньшей мере один запирающий засов (12) оснащен наконечником (13) в форме выступов вокруг концевой плоскости упомянутых засовов (12), выходящих за границы упомянутой концевой плоскости, образуя периферическую часть вокруг упомянутой концевой плоскости. Хотя настоящее изобретение описано вместе с примерами осуществления, такими, как на фиг. 5 - с утолщенными наконечниками и на фиг. 6 - с увеличенными непрямолинейными прорезями, специалистами, по крайней мере, обычной квалификации, могут быть предложены различные альтернативные варианты, модификации, вариации, усовершенствования и/или существенные эквиваленты, как известные, так и те, которые в настоящее время не предусмотрены или могут быть не предусмотрены. Так, например, на фиг. 6 в демонстрационных целях средний засов (12) вместе с некоторыми другими деталями удален и показан только палец (15). Наконечники (13) засовов (12) могут представлять собой скругленные или угловатые эллиптические части. Они могут также иметь другие геометрические формы, при условии что эти формы также обеспечивают технический эффект по п.1 формулы изобретения. Вышеописанные примеры осуществления изобретения даны в качестве иллюстраций, а не в качестве ограничений. В изобретение могут быть внесены различные изменения, не отступающие от его смысла и объема. В объем изобретения включаются все его известные - или те, которые будут разработаны позднее, - альтернативные варианты, модификации, вариации, усовершенствования и/или эквиваленты. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Замок для запирания двери, содержащий по меньшей мере один запирающий засов (12), выполненный для осуществления запирания/отпирания замка с возможностью осевого перемещения в отверстие/из отверстия запорной планки на дверной раме и поворота вокруг своей оси, приводной механизм для перемещения засова (12) в направлении запирания/отпирания замка, запирающий цилиндр для управления приводным механизмом и скользящую защелку (24), установленную с возможностью взаимодействия с эксцентриком и запирающим цилиндром посредством передаточного элемента (25), при этом корпус замка имеет непрямолинейную прорезь (14), а засов (12) оснащен наконечником (13) в виде выступа вокруг торцевой поверхности засова, выходящего за границы указанной торцевой поверхности,и пальцем (15), размещенным своим свободным концом в указанной прорези (14) и предназначенным для обеспечения во взаимодействии с прорезью (14) указанного поворота засова (12). 2. Замок по п.1, в котором непрямолинейная прорезь включает два линейных участка (18, 19), первый (18) из которых выполнен вдоль оси засова (12), а второй (19), следующий за первым (18) по ходу осевого перемещения засова (12) в направлении запирания замка, повернут по отношению к первому участку (18). 3. Замок по п.1 или 2, в котором наконечник (13) выполнен, по существу, эллиптическим.
