Дверной блок

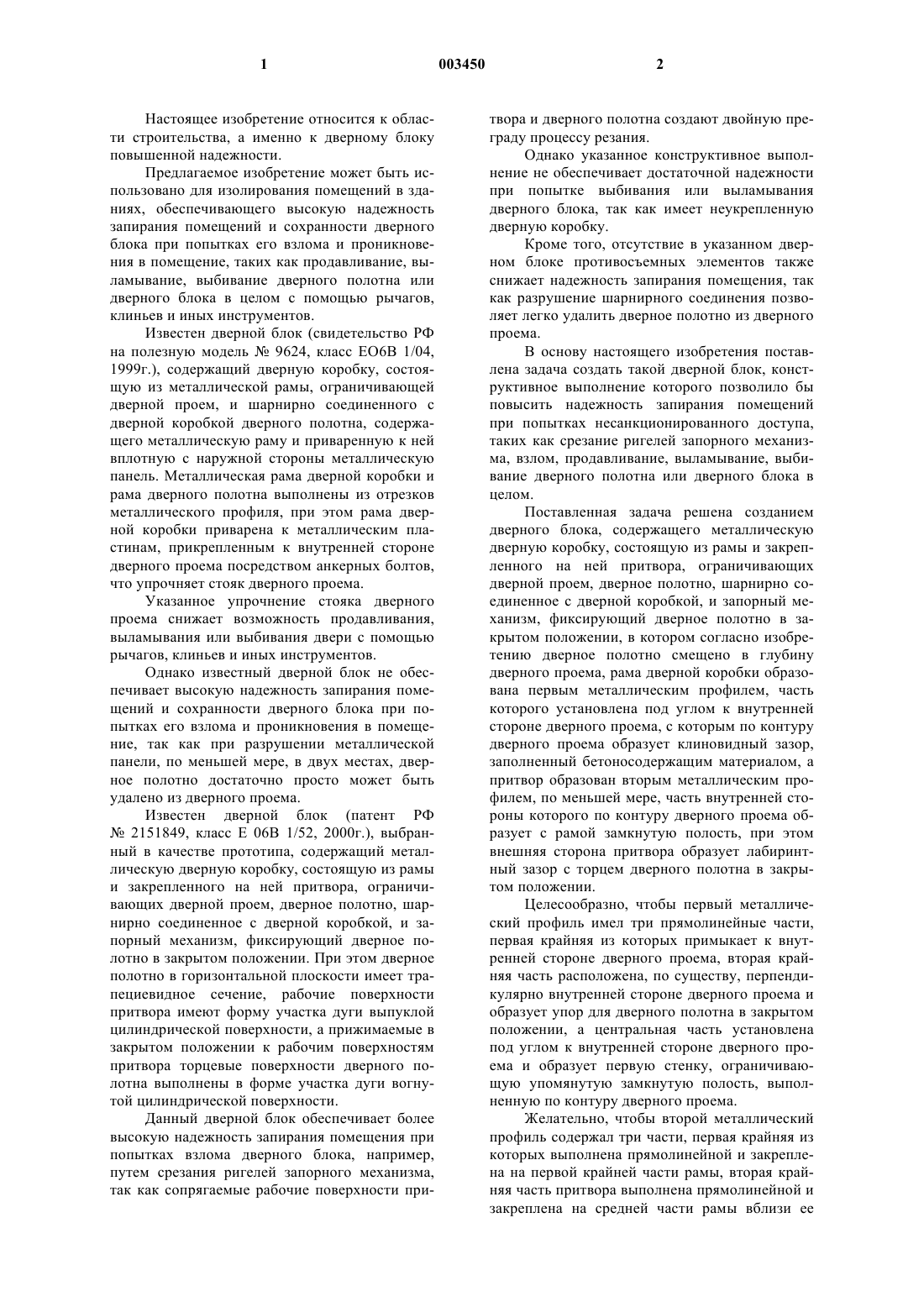

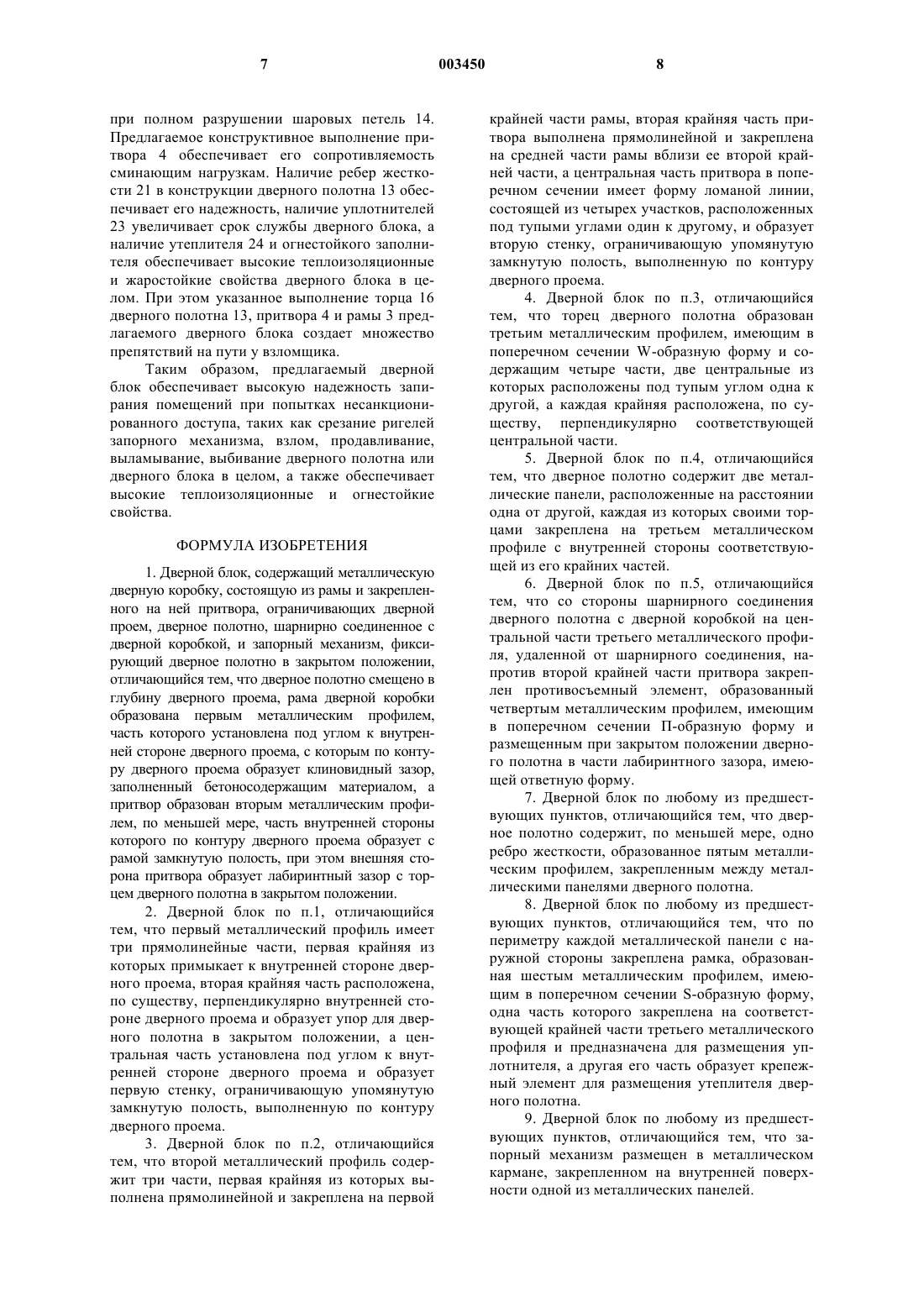

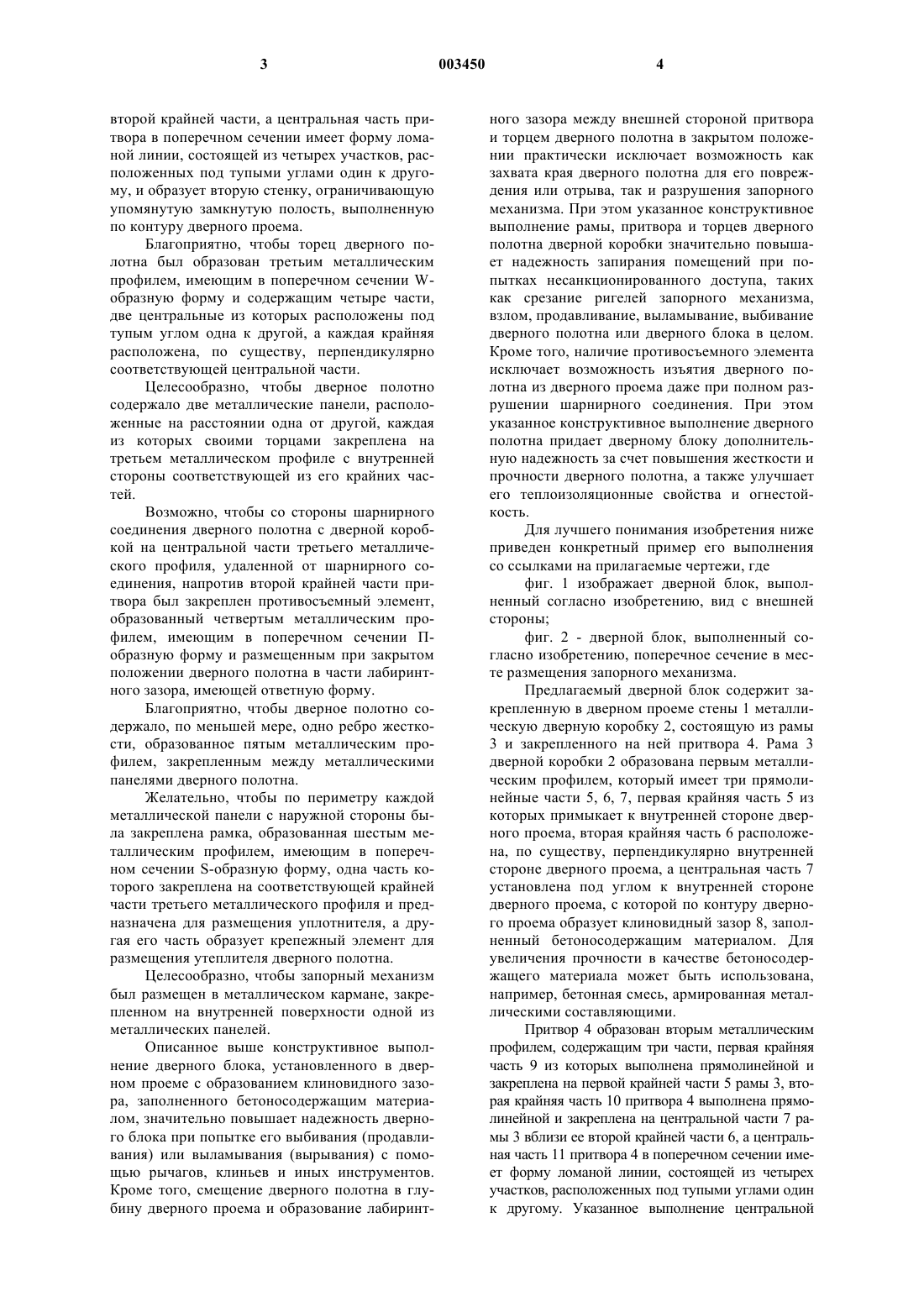

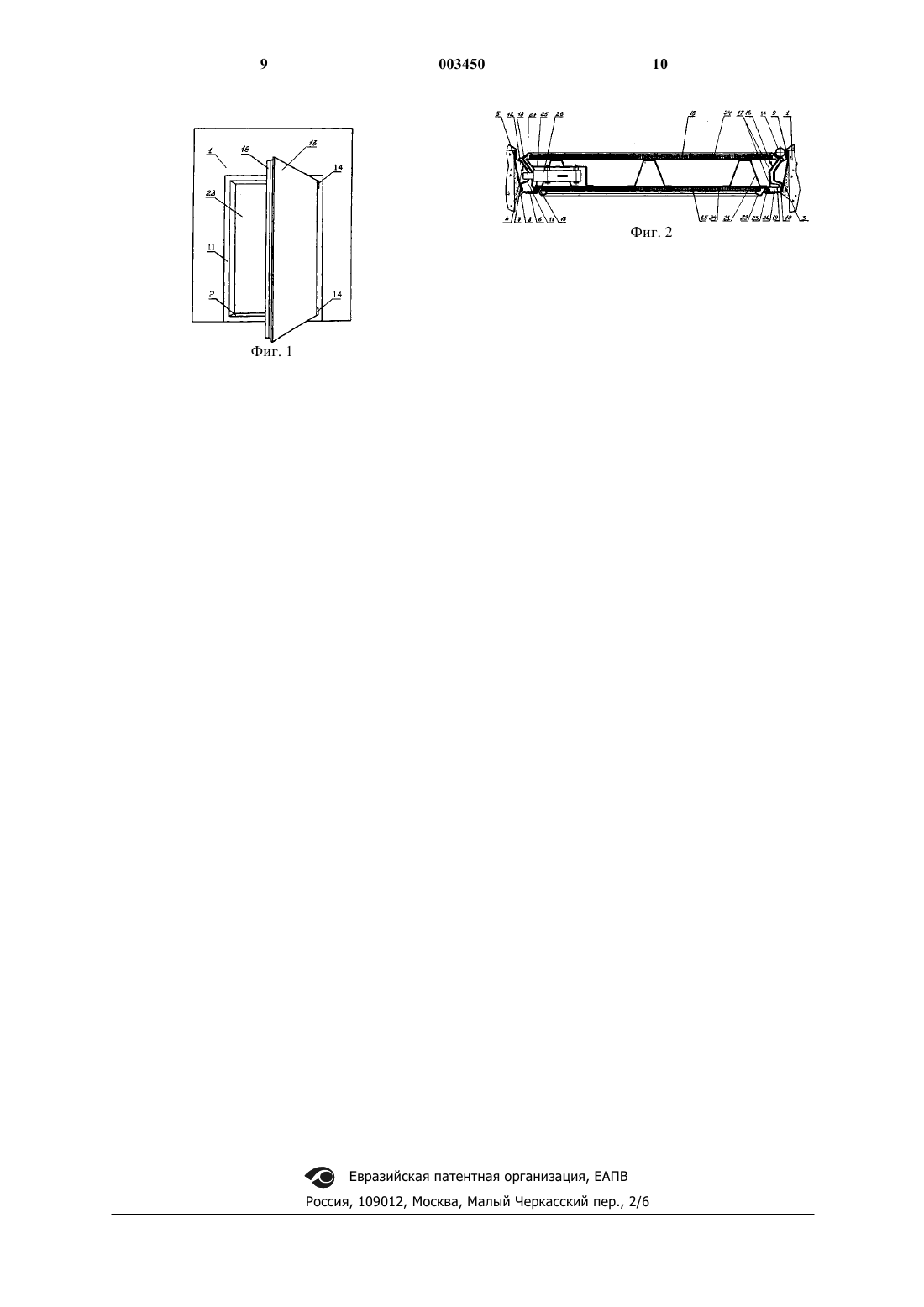

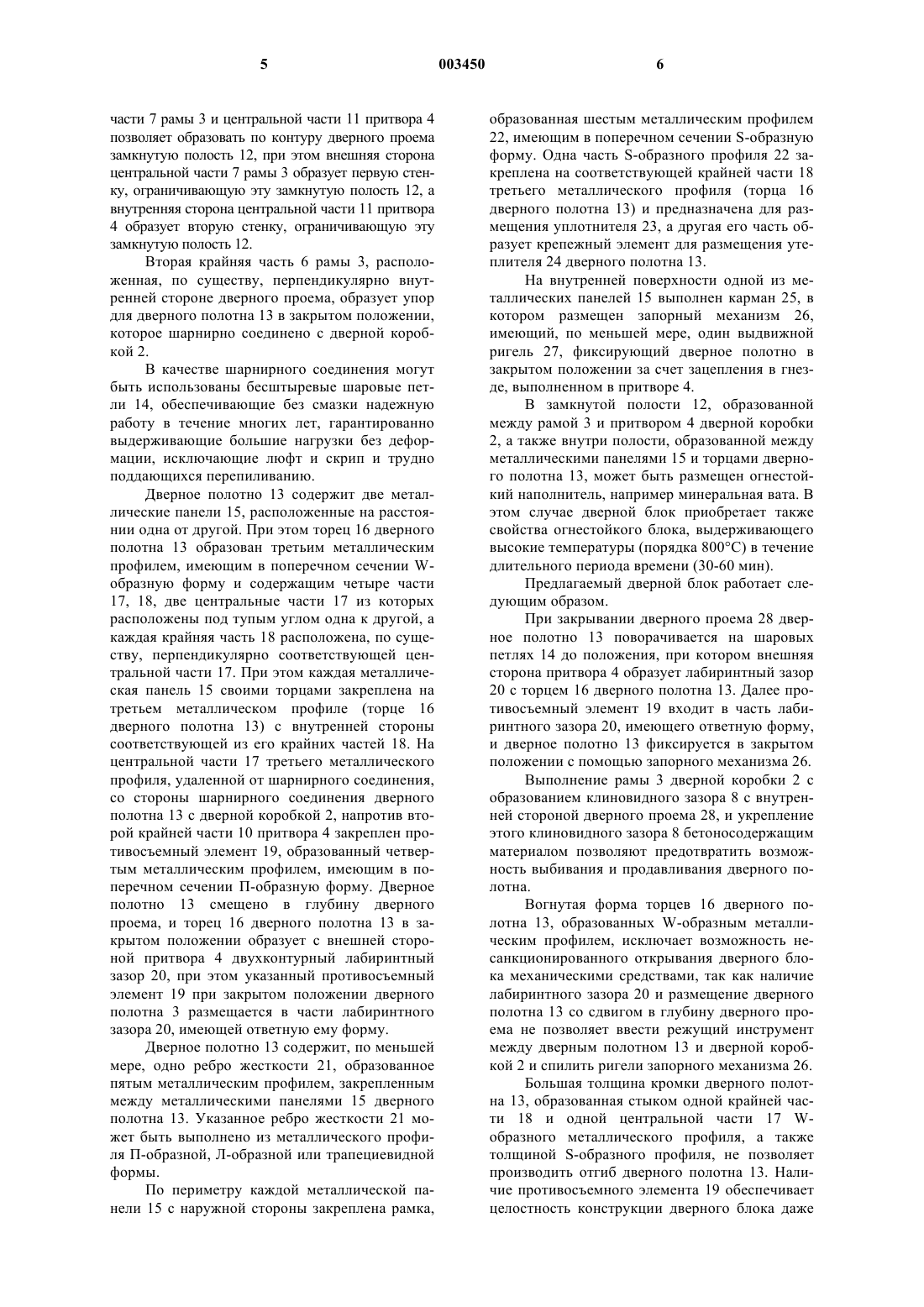

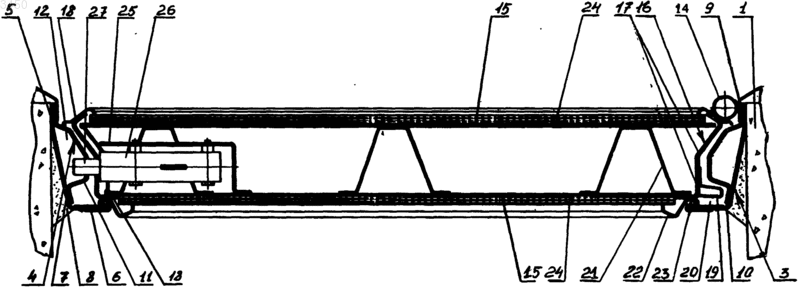

1 Настоящее изобретение относится к области строительства, а именно к дверному блоку повышенной надежности. Предлагаемое изобретение может быть использовано для изолирования помещений в зданиях, обеспечивающего высокую надежность запирания помещений и сохранности дверного блока при попытках его взлома и проникновения в помещение, таких как продавливание, выламывание, выбивание дверного полотна или дверного блока в целом с помощью рычагов,клиньев и иных инструментов. Известен дверной блок (свидетельство РФ на полезную модель 9624, класс ЕO6 В 1/04,1999 г.), содержащий дверную коробку, состоящую из металлической рамы, ограничивающей дверной проем, и шарнирно соединенного с дверной коробкой дверного полотна, содержащего металлическую раму и приваренную к ней вплотную с наружной стороны металлическую панель. Металлическая рама дверной коробки и рама дверного полотна выполнены из отрезков металлического профиля, при этом рама дверной коробки приварена к металлическим пластинам, прикрепленным к внутренней стороне дверного проема посредством анкерных болтов,что упрочняет стояк дверного проема. Указанное упрочнение стояка дверного проема снижает возможность продавливания,выламывания или выбивания двери с помощью рычагов, клиньев и иных инструментов. Однако известный дверной блок не обеспечивает высокую надежность запирания помещений и сохранности дверного блока при попытках его взлома и проникновения в помещение, так как при разрушении металлической панели, по меньшей мере, в двух местах, дверное полотно достаточно просто может быть удалено из дверного проема. Известен дверной блок (патент РФ 2151849, класс Е 06 В 1/52, 2000 г.), выбранный в качестве прототипа, содержащий металлическую дверную коробку, состоящую из рамы и закрепленного на ней притвора, ограничивающих дверной проем, дверное полотно, шарнирно соединенное с дверной коробкой, и запорный механизм, фиксирующий дверное полотно в закрытом положении. При этом дверное полотно в горизонтальной плоскости имеет трапециевидное сечение, рабочие поверхности притвора имеют форму участка дуги выпуклой цилиндрической поверхности, а прижимаемые в закрытом положении к рабочим поверхностям притвора торцевые поверхности дверного полотна выполнены в форме участка дуги вогнутой цилиндрической поверхности. Данный дверной блок обеспечивает более высокую надежность запирания помещения при попытках взлома дверного блока, например,путем срезания ригелей запорного механизма,так как сопрягаемые рабочие поверхности при 003450 2 твора и дверного полотна создают двойную преграду процессу резания. Однако указанное конструктивное выполнение не обеспечивает достаточной надежности при попытке выбивания или выламывания дверного блока, так как имеет неукрепленную дверную коробку. Кроме того, отсутствие в указанном дверном блоке противосъемных элементов также снижает надежность запирания помещения, так как разрушение шарнирного соединения позволяет легко удалить дверное полотно из дверного проема. В основу настоящего изобретения поставлена задача создать такой дверной блок, конструктивное выполнение которого позволило бы повысить надежность запирания помещений при попытках несанкционированного доступа,таких как срезание ригелей запорного механизма, взлом, продавливание, выламывание, выбивание дверного полотна или дверного блока в целом. Поставленная задача решена созданием дверного блока, содержащего металлическую дверную коробку, состоящую из рамы и закрепленного на ней притвора, ограничивающих дверной проем, дверное полотно, шарнирно соединенное с дверной коробкой, и запорный механизм, фиксирующий дверное полотно в закрытом положении, в котором согласно изобретению дверное полотно смещено в глубину дверного проема, рама дверной коробки образована первым металлическим профилем, часть которого установлена под углом к внутренней стороне дверного проема, с которым по контуру дверного проема образует клиновидный зазор,заполненный бетоносодержащим материалом, а притвор образован вторым металлическим профилем, по меньшей мере, часть внутренней стороны которого по контуру дверного проема образует с рамой замкнутую полость, при этом внешняя сторона притвора образует лабиринтный зазор с торцем дверного полотна в закрытом положении. Целесообразно, чтобы первый металлический профиль имел три прямолинейные части,первая крайняя из которых примыкает к внутренней стороне дверного проема, вторая крайняя часть расположена, по существу, перпендикулярно внутренней стороне дверного проема и образует упор для дверного полотна в закрытом положении, а центральная часть установлена под углом к внутренней стороне дверного проема и образует первую стенку, ограничивающую упомянутую замкнутую полость, выполненную по контуру дверного проема. Желательно, чтобы второй металлический профиль содержал три части, первая крайняя из которых выполнена прямолинейной и закреплена на первой крайней части рамы, вторая крайняя часть притвора выполнена прямолинейной и закреплена на средней части рамы вблизи ее 3 второй крайней части, а центральная часть притвора в поперечном сечении имеет форму ломаной линии, состоящей из четырех участков, расположенных под тупыми углами один к другому, и образует вторую стенку, ограничивающую упомянутую замкнутую полость, выполненную по контуру дверного проема. Благоприятно, чтобы торец дверного полотна был образован третьим металлическим профилем, имеющим в поперечном сечении Wобразную форму и содержащим четыре части,две центральные из которых расположены под тупым углом одна к другой, а каждая крайняя расположена, по существу, перпендикулярно соответствующей центральной части. Целесообразно, чтобы дверное полотно содержало две металлические панели, расположенные на расстоянии одна от другой, каждая из которых своими торцами закреплена на третьем металлическом профиле с внутренней стороны соответствующей из его крайних частей. Возможно, чтобы со стороны шарнирного соединения дверного полотна с дверной коробкой на центральной части третьего металлического профиля, удаленной от шарнирного соединения, напротив второй крайней части притвора был закреплен противосъемный элемент,образованный четвертым металлическим профилем, имеющим в поперечном сечении Побразную форму и размещенным при закрытом положении дверного полотна в части лабиринтного зазора, имеющей ответную форму. Благоприятно, чтобы дверное полотно содержало, по меньшей мере, одно ребро жесткости, образованное пятым металлическим профилем, закрепленным между металлическими панелями дверного полотна. Желательно, чтобы по периметру каждой металлической панели с наружной стороны была закреплена рамка, образованная шестым металлическим профилем, имеющим в поперечном сечении S-образную форму, одна часть которого закреплена на соответствующей крайней части третьего металлического профиля и предназначена для размещения уплотнителя, а другая его часть образует крепежный элемент для размещения утеплителя дверного полотна. Целесообразно, чтобы запорный механизм был размещен в металлическом кармане, закрепленном на внутренней поверхности одной из металлических панелей. Описанное выше конструктивное выполнение дверного блока, установленного в дверном проеме с образованием клиновидного зазора, заполненного бетоносодержащим материалом, значительно повышает надежность дверного блока при попытке его выбивания (продавливания) или выламывания (вырывания) с помощью рычагов, клиньев и иных инструментов. Кроме того, смещение дверного полотна в глубину дверного проема и образование лабиринт 003450 4 ного зазора между внешней стороной притвора и торцем дверного полотна в закрытом положении практически исключает возможность как захвата края дверного полотна для его повреждения или отрыва, так и разрушения запорного механизма. При этом указанное конструктивное выполнение рамы, притвора и торцев дверного полотна дверной коробки значительно повышает надежность запирания помещений при попытках несанкционированного доступа, таких как срезание ригелей запорного механизма,взлом, продавливание, выламывание, выбивание дверного полотна или дверного блока в целом. Кроме того, наличие противосъемного элемента исключает возможность изъятия дверного полотна из дверного проема даже при полном разрушении шарнирного соединения. При этом указанное конструктивное выполнение дверного полотна придает дверному блоку дополнительную надежность за счет повышения жесткости и прочности дверного полотна, а также улучшает его теплоизоляционные свойства и огнестойкость. Для лучшего понимания изобретения ниже приведен конкретный пример его выполнения со ссылками на прилагаемые чертежи, где фиг. 1 изображает дверной блок, выполненный согласно изобретению, вид с внешней стороны; фиг. 2 - дверной блок, выполненный согласно изобретению, поперечное сечение в месте размещения запорного механизма. Предлагаемый дверной блок содержит закрепленную в дверном проеме стены 1 металлическую дверную коробку 2, состоящую из рамы 3 и закрепленного на ней притвора 4. Рама 3 дверной коробки 2 образована первым металлическим профилем, который имеет три прямолинейные части 5, 6, 7, первая крайняя часть 5 из которых примыкает к внутренней стороне дверного проема, вторая крайняя часть 6 расположена, по существу, перпендикулярно внутренней стороне дверного проема, а центральная часть 7 установлена под углом к внутренней стороне дверного проема, с которой по контуру дверного проема образует клиновидный зазор 8, заполненный бетоносодержащим материалом. Для увеличения прочности в качестве бетоносодержащего материала может быть использована,например, бетонная смесь, армированная металлическими составляющими. Притвор 4 образован вторым металлическим профилем, содержащим три части, первая крайняя часть 9 из которых выполнена прямолинейной и закреплена на первой крайней части 5 рамы 3, вторая крайняя часть 10 притвора 4 выполнена прямолинейной и закреплена на центральной части 7 рамы 3 вблизи ее второй крайней части 6, а центральная часть 11 притвора 4 в поперечном сечении имеет форму ломаной линии, состоящей из четырех участков, расположенных под тупыми углами один к другому. Указанное выполнение центральной 5 части 7 рамы 3 и центральной части 11 притвора 4 позволяет образовать по контуру дверного проема замкнутую полость 12, при этом внешняя сторона центральной части 7 рамы 3 образует первую стенку, ограничивающую эту замкнутую полость 12, а внутренняя сторона центральной части 11 притвора 4 образует вторую стенку, ограничивающую эту замкнутую полость 12. Вторая крайняя часть 6 рамы 3, расположенная, по существу, перпендикулярно внутренней стороне дверного проема, образует упор для дверного полотна 13 в закрытом положении,которое шарнирно соединено с дверной коробкой 2. В качестве шарнирного соединения могут быть использованы беcштыревые шаровые петли 14, обеспечивающие без смазки надежную работу в течение многих лет, гарантированно выдерживающие большие нагрузки без деформации, исключающие люфт и скрип и трудно поддающихся перепиливанию. Дверное полотно 13 содержит две металлические панели 15, расположенные на расстоянии одна от другой. При этом торец 16 дверного полотна 13 образован третьим металлическим профилем, имеющим в поперечном сечении Wобразную форму и содержащим четыре части 17, 18, две центральные части 17 из которых расположены под тупым углом одна к другой, а каждая крайняя часть 18 расположена, по существу, перпендикулярно соответствующей центральной части 17. При этом каждая металлическая панель 15 своими торцами закреплена на третьем металлическом профиле (торце 16 дверного полотна 13) с внутренней стороны соответствующей из его крайних частей 18. На центральной части 17 третьего металлического профиля, удаленной от шарнирного соединения,со стороны шарнирного соединения дверного полотна 13 с дверной коробкой 2, напротив второй крайней части 10 притвора 4 закреплен противосъемный элемент 19, образованный четвертым металлическим профилем, имеющим в поперечном сечении П-образную форму. Дверное полотно 13 смещено в глубину дверного проема, и торец 16 дверного полотна 13 в закрытом положении образует с внешней стороной притвора 4 двухконтурный лабиринтный зазор 20, при этом указанный противосъемный элемент 19 при закрытом положении дверного полотна 3 размещается в части лабиринтного зазора 20, имеющей ответную ему форму. Дверное полотно 13 содержит, по меньшей мере, одно ребро жесткости 21, образованное пятым металлическим профилем, закрепленным между металлическими панелями 15 дверного полотна 13. Указанное ребро жесткости 21 может быть выполнено из металлического профиля П-образной, Л-образной или трапециевидной формы. По периметру каждой металлической панели 15 с наружной стороны закреплена рамка, 003450 6 образованная шестым металлическим профилем 22, имеющим в поперечном сечении S-образную форму. Одна часть S-образного профиля 22 закреплена на соответствующей крайней части 18 третьего металлического профиля (торца 16 дверного полотна 13) и предназначена для размещения уплотнителя 23, а другая его часть образует крепежный элемент для размещения утеплителя 24 дверного полотна 13. На внутренней поверхности одной из металлических панелей 15 выполнен карман 25, в котором размещен запорный механизм 26,имеющий, по меньшей мере, один выдвижной ригель 27, фиксирующий дверное полотно в закрытом положении за счет зацепления в гнезде, выполненном в притворе 4. В замкнутой полости 12, образованной между рамой 3и притвором 4 дверной коробки 2, а также внутри полости, образованной между металлическими панелями 15 и торцами дверного полотна 13, может быть размещен огнестойкий наполнитель, например минеральная вата. В этом случае дверной блок приобретает также свойства огнестойкого блока, выдерживающего высокие температуры (порядка 800 С) в течение длительного периода времени (30-60 мин). Предлагаемый дверной блок работает следующим образом. При закрывании дверного проема 28 дверное полотно 13 поворачивается на шаровых петлях 14 до положения, при котором внешняя сторона притвора 4 образует лабиринтный зазор 20 с торцeм 16 дверного полотна 13. Далее противосъемный элемент 19 входит в часть лабиринтного зазора 20, имеющего ответную форму,и дверное полотно 13 фиксируется в закрытом положении с помощью запорного механизма 26. Выполнение рамы 3 дверной коробки 2 с образованием клиновидного зазора 8 с внутренней стороной дверного проема 28, и укрепление этого клиновидного зазора 8 бетоносодержащим материалом позволяют предотвратить возможность выбивания и продавливания дверного полотна. Вогнутая форма торцев 16 дверного полотна 13, образованных W-образным металлическим профилем, исключает возможность несанкционированного открывания дверного блока механическими средствами, так как наличие лабиринтного зазора 20 и размещение дверного полотна 13 со сдвигом в глубину дверного проема не позволяет ввести режущий инструмент между дверным полотном 13 и дверной коробкой 2 и спилить ригели запорного механизма 26. Большая толщина кромки дверного полотна 13, образованная стыком одной крайней части 18 и одной центральной части 17 Wобразного металлического профиля, а также толщиной S-образного профиля, не позволяет производить отгиб дверного полотна 13. Наличие противосъемного элемента 19 обеспечивает целостность конструкции дверного блока даже 7 при полном разрушении шаровых петель 14. Предлагаемое конструктивное выполнение притвора 4 обеспечивает его сопротивляемость сминающим нагрузкам. Наличие ребер жесткости 21 в конструкции дверного полотна 13 обеспечивает его надежность, наличие уплотнителей 23 увеличивает срок службы дверного блока, а наличие утеплителя 24 и огнестойкого заполнителя обеспечивает высокие теплоизоляционные и жаростойкие свойства дверного блока в целом. При этом указанное выполнение торца 16 дверного полотна 13, притвора 4 и рамы 3 предлагаемого дверного блока создает множество препятствий на пути у взломщика. Таким образом, предлагаемый дверной блок обеспечивает высокую надежность запирания помещений при попытках несанкционированного доступа, таких как срезание ригелей запорного механизма, взлом, продавливание,выламывание, выбивание дверного полотна или дверного блока в целом, а также обеспечивает высокие теплоизоляционные и огнестойкие свойства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Дверной блок, содержащий металлическую дверную коробку, состоящую из рамы и закрепленного на ней притвора, ограничивающих дверной проем, дверное полотно, шарнирно соединенное с дверной коробкой, и запорный механизм, фиксирующий дверное полотно в закрытом положении,отличающийся тем, что дверное полотно смещено в глубину дверного проема, рама дверной коробки образована первым металлическим профилем,часть которого установлена под углом к внутренней стороне дверного проема, с которым по контуру дверного проема образует клиновидный зазор,заполненный бетоносодержащим материалом, а притвор образован вторым металлическим профилем, по меньшей мере, часть внутренней стороны которого по контуру дверного проема образует с рамой замкнутую полость, при этом внешняя сторона притвора образует лабиринтный зазор с торцем дверного полотна в закрытом положении. 2. Дверной блок по п.1, отличающийся тем, что первый металлический профиль имеет три прямолинейные части, первая крайняя из которых примыкает к внутренней стороне дверного проема, вторая крайняя часть расположена,по существу, перпендикулярно внутренней стороне дверного проема и образует упор для дверного полотна в закрытом положении, а центральная часть установлена под углом к внутренней стороне дверного проема и образует первую стенку, ограничивающую упомянутую замкнутую полость, выполненную по контуру дверного проема. 3. Дверной блок по п.2, отличающийся тем, что второй металлический профиль содержит три части, первая крайняя из которых выполнена прямолинейной и закреплена на первой 8 крайней части рамы, вторая крайняя часть притвора выполнена прямолинейной и закреплена на средней части рамы вблизи ее второй крайней части, а центральная часть притвора в поперечном сечении имеет форму ломаной линии,состоящей из четырех участков, расположенных под тупыми углами один к другому, и образует вторую стенку, ограничивающую упомянутую замкнутую полость, выполненную по контуру дверного проема. 4. Дверной блок по п.3, отличающийся тем, что торец дверного полотна образован третьим металлическим профилем, имеющим в поперечном сечении W-образную форму и содержащим четыре части, две центральные из которых расположены под тупым углом одна к другой, а каждая крайняя расположена, по существу, перпендикулярно соответствующей центральной части. 5. Дверной блок по п.4, отличающийся тем, что дверное полотно содержит две металлические панели, расположенные на расстоянии одна от другой, каждая из которых своими торцами закреплена на третьем металлическом профиле с внутренней стороны соответствующей из его крайних частей. 6. Дверной блок по п.5, отличающийся тем, что со стороны шарнирного соединения дверного полотна с дверной коробкой на центральной части третьего металлического профиля, удаленной от шарнирного соединения, напротив второй крайней части притвора закреплен противосъемный элемент, образованный четвертым металлическим профилем, имеющим в поперечном сечении П-образную форму и размещенным при закрытом положении дверного полотна в части лабиринтного зазора, имеющей ответную форму. 7. Дверной блок по любому из предшествующих пунктов, отличающийся тем, что дверное полотно содержит, по меньшей мере, одно ребро жесткости, образованное пятым металлическим профилем, закрепленным между металлическими панелями дверного полотна. 8. Дверной блок по любому из предшествующих пунктов, отличающийся тем, что по периметру каждой металлической панели с наружной стороны закреплена рамка, образованная шестым металлическим профилем, имеющим в поперечном сечении S-образную форму,одна часть которого закреплена на соответствующей крайней части третьего металлического профиля и предназначена для размещения уплотнителя, а другая его часть образует крепежный элемент для размещения утеплителя дверного полотна. 9. Дверной блок по любому из предшествующих пунктов, отличающийся тем, что запорный механизм размещен в металлическом кармане, закрепленном на внутренней поверхности одной из металлических панелей.
