Способ защиты подлинности маркированных изделий

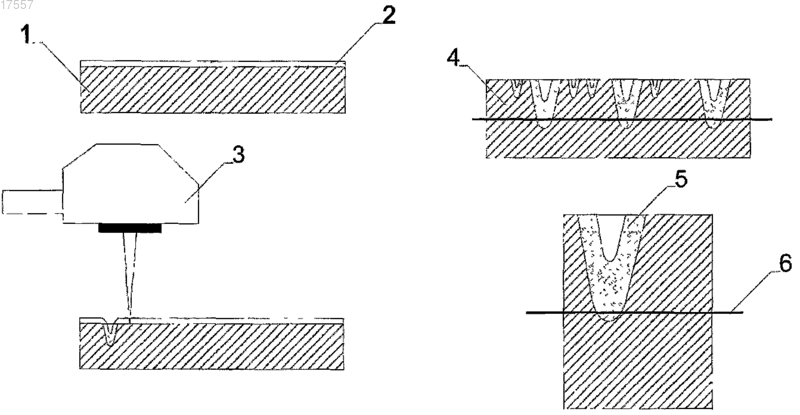

СПОСОБ ЗАЩИТЫ ПОДЛИННОСТИ МАРКИРОВАННЫХ ИЗДЕЛИЙ Изобретение относится к способу защиты подлинности маркированных изделий от попыток стирания или подделывания подлинной маркировки, защищающей подлинность изделия. Согласно способу осаждают тонкий легирующий слой (2) на поверхность изделия (1) в зоне,предназначенной для записи подлинной маркировки. Далее записывают подлинную маркировку на изделие (1) управляемым лучом, повышая температуру поверхности изделия и обеспечивая изменение структуры материала изделия за счет проникновения элементов легирующего слоя на глубину, превышающую критическую, на которой в случае механического удаления материала подлинной маркировки изделие будет разрушено или его использование станет невозможным. После этого сканируют с помощью считывающего устройства (7) структуру измененного материала и удельную электропроводимость в конкретных точках шифрования в зоне подлинной маркировки и записывают параметры и отношение между видимой подлинной маркировкой и скрытыми элементами шифрования с помощью компьютера (8) в базу данных (9) и отношение между видимой подлинной маркировкой и скрытыми элементами шифрования на электронный носитель (12) сопроводительного сертификата. 017557 Область техники изобретения Настоящее изобретение относится к способу защиты подлинности маркированных изделий от попыток стирания или подделывания подлинной маркировки, защищающей подлинность изделия. Предпосылки изобретения Известен документ ЕР 1223053, который раскрывает способ нанесения идентификационного номера на двигательный блок автомобиля, согласно которому наносят в дополнение к исходному идентификационному номеру второй идентификационный номер с защитой от копирования, кодированный с помощью цифрового ключа и записанный в форме штрих-кода, или будет применен матричный код данных на определенную область на двигательном блоке или части двигательного блока. Он будет применен в глубокой трехмерной структуре, глубина которой переменна. Глубокую структуру получают путем абляции материала и/или нанесения материала, в частности наплавкой, или с помощью лазера. Глубина глубокой структуры меняется синусоидально, а также изменяется в пределах буквенно-цифровой последовательности идентификационного номера. Согласно указанному способу буквенно-цифровые знаки идентификационного номера сконфигурированы в форме нескольких линий, и идентификационный номер наносят с помощью нанесения защищенной от подделывания надписи, в частности путем нанесения шрифтов OCR-A и OCR-B. Поскольку дополнительный идентификационный номер наносят на функциональную подложку компонента двигателя, нанесение и/или удаление дополнительного идентификационного номера сделает компонент нефункциональным. Известны также способы для нумерации и проверки подлинности изделий посредством маркировки, лазерного гравирования, механической нумерации, мультимедийных шифрованных маркировок и т.п. Известные способы дополняются различными сертификатами, обычная проверка которых осуществляется невооруженным глазом, приборами или автоматическими считывающими устройствами. Недостатки вышеупомянутых способов заключаются в том, что в случае механической нумерации или лазерного гравирования, если выполнена точная копия, так называемое клонирование, подлинной маркировки и сертификата, отличить оригинал от подделки невозможно, а шифрованная маркировка сама по себе не является нечувствительной к стиранию, или, в случае глубокого удаления шифрованной маркировки, определить е уникальность невозможно. Техническое описание изобретения В основу настоящего изобретения поставлена задача получить способ защиты подлинности маркированных изделий от попыток стирания или подделывания подлинной маркировки, защищающей подлинность изделия. В частности, контроль производства, контроль оружия, огнестрельного оружия и их запасных частей и боеприпасов, автомобилей и автомобильной промышленности, авиационной промышленности, машиностроительной промышленности и других изделий для цели отслеживания, контроль подлинности их и их составляющих, доказательство их происхождения и предприятия-изготовителя, а также проверка подлинности их сертификата, которую можно выполнить, несмотря на попытку точного копирования, подделки, клонирования или стирания нанесенной маркировки. Согласно способу тонкий легирующий слой осаждают на поверхность изделия в зоне, предназначенной для записи подлинной маркировки. В процессе записи подлинной маркировки, которую осуществляют управляемым лучом (лазерным, электронным, ионным луча и т.п.), посредством повышения температуры поверхности изделия обеспечивают изменение структуры материала изделия за счет проникновения элементов легирующего слоя на глубину, превышающую критическую, где записывают подлинную маркировку. Посредством управления мощностью маркирующего луча и е регулирования можно управлять толщиной и типом легирующего слоя, изменением структуры материала и глубиной проникновения элементов легирующего слоя в конкретных точках шифрования таким образом, чтобы они были настолько глубоко в структуре материала изделия, чтобы находиться глубже критической глубины, чтобы в случае механического удаления материала изделия в зоне подлинной маркировки, например, при стирании маркировки, изделие разрушилось или его использование стало невозможным. После выполнения маркировки изделия параметры и соотношение между видимой подлинной маркировкой и скрытыми элементами шифрования записывают в базу данных. Считывание и проверку выполненных таким образом маркировок, которые можно восстановить в случае попыток их стирания или подделывания, осуществляют путм сканирования с помощью считывающего устройства структуры измененного материала и удельной электропроводимости в конкретных точках шифрования в зоне подлинной маркировки или - в случае стирания - в зоне, где маркировка была записана. Изображение и параметры, которые получают при сканировании, обрабатывают и затем сравнивают с параметрами элементов шифрования, запиранными в базу данных при выполнении подлинной маркировки. Если полученные параметры соответствуют параметрам, записанным в базе данных, маркировку можно восстановить, если она стрта, и е подлинность можно подтвердить. При выполнении маркировки изделия соотношение между видимой подлинной маркировкой и скрытыми элементами шифрования записывают на электронный носитель сопроводительного сертификата. После этого электронный носитель сопроводительного сертификата и материал сертификата маркируют таким же образом восстанавливаемыми зашифрованными маркировками,которыми сертификат защищают от подделывания. Сертификат после того, как его подлинность доказа-1 017557 на маркировками на нм, можно использовать в процессе проверки маркировки, записанной на соответствующем изделии, поскольку сертификат содержит соотношение между видимой подлинной маркировкой и скрытыми элементами шифрования. Описание графического материала Изобретение иллюстрируется следующими фигурами: Фиг. 1 иллюстрирует осаждение восстанавливаемых зашифрованных маркировок 1) изделие 2) легирующий слой 3) управляемый луч (лазерный, электронный, ионный луч и т.п.) 4) маркировка 5) измененная структура материала 6) линия критической глубины Фиг. 2 иллюстрирует считывание восстанавливаемых зашифрованных маркировок 7) считывающее устройство (прибор с зарядовой связью (ПЗС), антиферромагнитный (АФМ) датчик, КМОП (комплементарный металло-оксидный полупроводник)-прибор и т.п.) 8) компьютер 9) база данных 10) маркировка Фиг. 3 иллюстрирует запись и считывание маркировки, восстанавливаемой после попыток стирания или подделывания, для защиты подлинности изделий и сопроводительных сертификатов. 11) изделие 12) электронный носитель сопроводительного сертификата 13) восстанавливаемая зашифрованная маркировка на электронном носителе сопроводительного сертификата. Предпочтительный вариант осуществления изобретения На поверхность изделия 1, 11 в зоне, предназначенной для записи подлинной маркировки 4, 10,осаждают тонкий легирующий слой 2, который для различных материалов выбирают различным. В процессе маркировки, которую осуществляют с помощью управляемого луча 3 (лазерного, электронного,ионного луча и т.п.), путем повышения температуры обеспечивают изменение структуры материала изделия за счет проникновения элементов легирующего слоя на глубину, превышающую критическую, где записывают подлинную маркировку. Посредством управления мощностью маркирующего луча и е регулирования управляют толщиной и типом легирующего слоя, изменением структуры материала и глубиной проникновения в конкретных точках шифрования таким образом, чтобы они были настолько глубоко в структуре материала изделия, чтобы находиться глубже линии критической глубины 6, чтобы в случае механического удаления материала изделия в зоне подлинной маркировки, например, при стирании маркировки, изделие разрушилось или его использование стало невозможным. После выполнения маркировки 4 изделия 1 параметры и соотношение между видимой подлинной маркировкой и скрытыми элементами шифрования записывают с помощью компьютера 8 в базу данных 9. Считывание и проверку выполненных таким образом маркировок, которые можно восстановить в случае попыток их стирания или клонирования, осуществляют путм сканирования считывающим устройством 7 (ПЗС, АФМ, КМОП или другим устройством) измененной структуры 5 материала и удельной электропроводимости в зоне подлинной маркировки или - в случае стирания - в зоне, где маркировка была записана. Изображение и параметры, которые получают таким образом, окончательно обрабатывают и затем сравнивают с параметрами элементов шифрования, записанными в базе данных 9. Если полученные параметры соответствуют параметрам, записанным в базе данных, маркировку можно восстановить, если она стрта, и е подлинность можно подтвердить. Также при выполнении маркировки изделия соотношение между видимой подлинной маркировкой и скрытыми элементами шифрования записывают на электронный носитель 12 сопроводительного сертификата. После этого электронный носитель 12 сопроводительного сертификата и материал сертификата маркируют таким же образом восстанавливаемыми зашифрованными маркировками, которыми сертификат защищают от подделывания. Сопроводительный сертификат после того, как его подлинность доказана маркировками на нм, можно использовать в процессе проверки маркировки, записанной на соответствующем изделии, поскольку сертификат содержит соотношение между видимой подлинной маркировкой и скрытыми элементами шифрования. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ защиты подлинности маркированных изделий от попыток стирания или подделывания подлинной маркировки, защищающей подлинность изделия, отличающийся тем, что содержит стадии, на которых:a) осаждают тонкий легирующий слой (2) на поверхность изделия (1) в зоне, предназначенной для записи подлинной маркировки;b) записывают подлинную маркировку на изделие (1) управляемым лучом, повышая температуру-2 017557 поверхности изделия и обеспечивая изменение структуры материала изделия за счет проникновения элементов легирующего слоя на глубину, превышающую критическую, на которой в случае механического удаления материала подлинной маркировки изделие будет разрушено или его использование станет невозможным;c) сканируют с помощью считывающего устройства (7) структуру измененного материала и удельную электропроводимость в конкретных точках шифрования в зоне подлинной маркировки и записывают параметры и отношение между видимой подлинной маркировкой и скрытыми элементами шифрования с помощью компьютера (8) в базу данных (9) и отношение между видимой подлинной маркировкой и скрытыми элементами шифрования на электронный носитель (12) сопроводительного сертификата; при этом запись параметров и отношения между видимой подлинной маркировкой и скрытыми элементами шифрования в базу данных (9) и отношения между видимой подлинной маркировкой и скрытыми элементами шифрования на электронный носитель (12) сопроводительного сертификата производят с целью контроля подлинности маркированного изделия после попытки стирания или подделывания подлинной маркировки путем сканирования с помощью считывающего устройства (7) удельной электропроводимости и структуры материала в зоне, стертой или подвергшейся подделыванию подлинной маркировки (4), и сравнения результатов с теми, которые записаны в базе данных (9) и на электронном носителе (12) сопроводительного сертификата. 2. Способ по п.1, отличающийся тем, что включает стадию, на которой маркируют электронный носитель (12) сопроводительного сертификата для его защиты.
