Устройство для идентификации с помощью телекоммуникационных средств связи шифрованных товарных знаков для защиты и проверки их подлинности

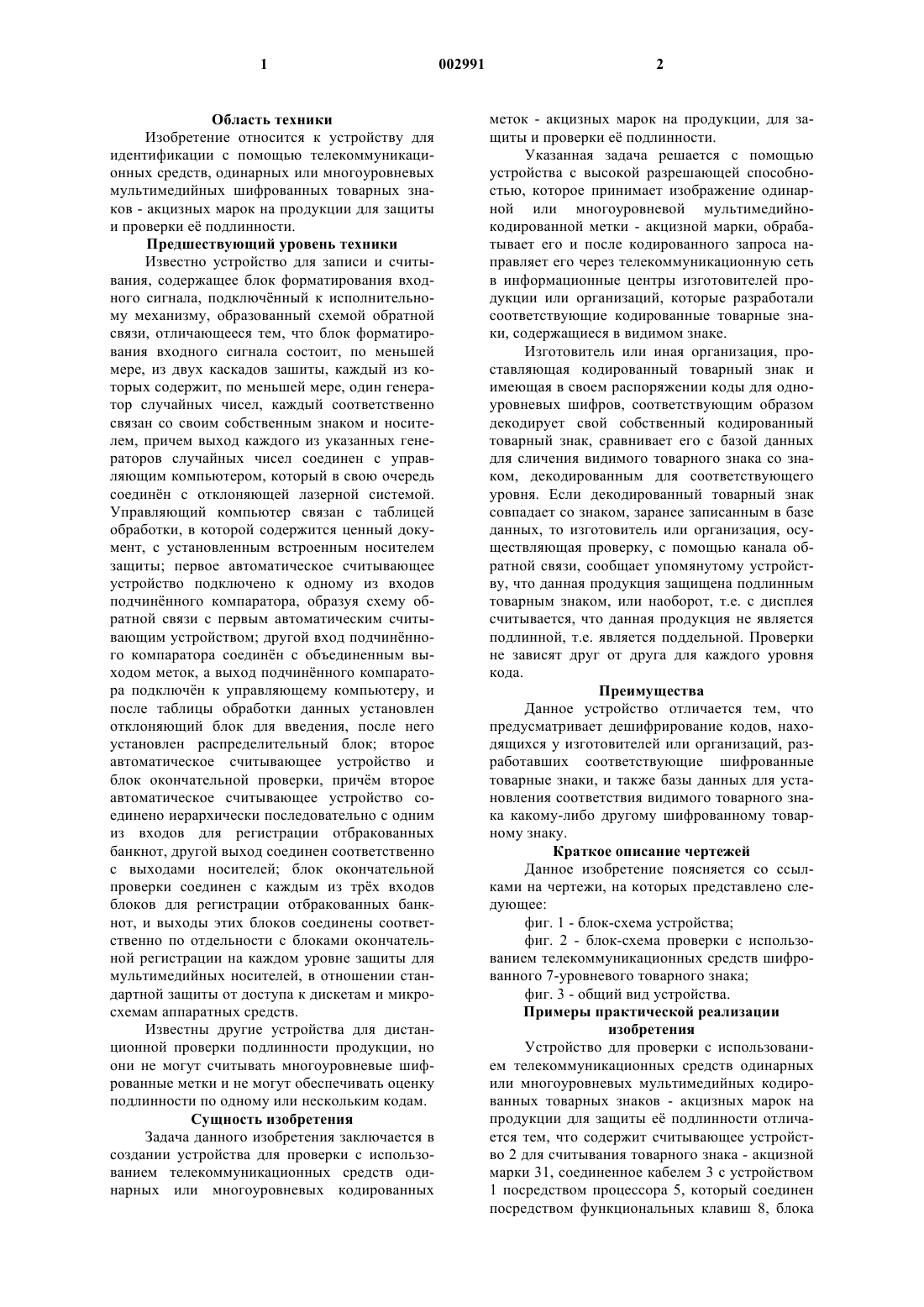

1 Область техники Изобретение относится к устройству для идентификации с помощью телекоммуникационных средств, одинарных или многоуровневых мультимедийных шифрованных товарных знаков - акцизных марок на продукции для защиты и проверки е подлинности. Предшествующий уровень техники Известно устройство для записи и считывания, содержащее блок форматирования входного сигнала, подключнный к исполнительному механизму, образованный схемой обратной связи, отличающееся тем, что блок форматирования входного сигнала состоит, по меньшей мере, из двух каскадов зашиты, каждый из которых содержит, по меньшей мере, один генератор случайных чисел, каждый соответственно связан со своим собственным знаком и носителем, причем выход каждого из указанных генераторов случайных чисел соединен с управляющим компьютером, который в свою очередь соединн с отклоняющей лазерной системой. Управляющий компьютер связан с таблицей обработки, в которой содержится ценный документ, с установленным встроенным носителем защиты; первое автоматическое считывающее устройство подключено к одному из входов подчиннного компаратора, образуя схему обратной связи с первым автоматическим считывающим устройством; другой вход подчиннного компаратора соединн с объединенным выходом меток, а выход подчиннного компаратора подключн к управляющему компьютеру, и после таблицы обработки данных установлен отклоняющий блок для введения, после него установлен распределительный блок; второе автоматическое считывающее устройство и блок окончательной проверки, причм второе автоматическое считывающее устройство соединено иерархически последовательно с одним из входов для регистрации отбракованных банкнот, другой выход соединен соответственно с выходами носителей; блок окончательной проверки соединен с каждым из трх входов блоков для регистрации отбракованных банкнот, и выходы этих блоков соединены соответственно по отдельности с блоками окончательной регистрации на каждом уровне защиты для мультимедийных носителей, в отношении стандартной защиты от доступа к дискетам и микросхемам аппаратных средств. Известны другие устройства для дистанционной проверки подлинности продукции, но они не могут считывать многоуровневые шифрованные метки и не могут обеспечивать оценку подлинности по одному или нескольким кодам. Сущность изобретения Задача данного изобретения заключается в создании устройства для проверки с использованием телекоммуникационных средств одинарных или многоуровневых кодированных 2 меток - акцизных марок на продукции, для защиты и проверки е подлинности. Указанная задача решается с помощью устройства с высокой разрешающей способностью, которое принимает изображение одинарной или многоуровневой мультимедийнокодированной метки - акцизной марки, обрабатывает его и после кодированного запроса направляет его через телекоммуникационную сеть в информационные центры изготовителей продукции или организаций, которые разработали соответствующие кодированные товарные знаки, содержащиеся в видимом знаке. Изготовитель или иная организация, проставляющая кодированный товарный знак и имеющая в своем распоряжении коды для одноуровневых шифров, соответствующим образом декодирует свой собственный кодированный товарный знак, сравнивает его с базой данных для сличения видимого товарного знака со знаком, декодированным для соответствующего уровня. Если декодированный товарный знак совпадает со знаком, заранее записанным в базе данных, то изготовитель или организация, осуществляющая проверку, с помощью канала обратной связи, сообщает упомянутому устройству, что данная продукция защищена подлинным товарным знаком, или наоборот, т.е. с дисплея считывается, что данная продукция не является подлинной, т.е. является поддельной. Проверки не зависят друг от друга для каждого уровня кода. Преимущества Данное устройство отличается тем, что предусматривает дешифрирование кодов, находящихся у изготовителей или организаций, разработавших соответствующие шифрованные товарные знаки, и также базы данных для установления соответствия видимого товарного знака какому-либо другому шифрованному товарному знаку. Краткое описание чертежей Данное изобретение поясняется со ссылками на чертежи, на которых представлено следующее: фиг. 1 - блок-схема устройства; фиг. 2 - блок-схема проверки с использованием телекоммуникационных средств шифрованного 7-уровневого товарного знака; фиг. 3 - общий вид устройства. Примеры практической реализации изобретения Устройство для проверки с использованием телекоммуникационных средств одинарных или многоуровневых мультимедийных кодированных товарных знаков - акцизных марок на продукции для защиты е подлинности отличается тем, что содержит считывающее устройство 2 для считывания товарного знака - акцизной марки 31, соединенное кабелем 3 с устройством 1 посредством процессора 5, который соединен посредством функциональных клавиш 8, блока 3 6 шифрования и высокочастотного ретранслятора 7 с сетью 30, которая связана с ретрансляторами 9-15, содержащими декодирующие процессоры 16-22, для сравнения с целью определения совпадения видимого товарного знака со знаком, шифрованным для любого уровня, записанным на мультимедийных носителях 23-29. Связь в обратном направлении выполняют с помощью процессоров 16-22 в ретрансляторах 9-15 - с сетью 30, и с помощью приемника блока 7 - с блоком 6 шифрования и процессором 5,соединнным с дисплеем 4. Работа устройства Перед шифрованным товарным знаком 31 помещается считывающее устройство 2, выполненное на устройстве с зарядовой связью, которое принимает изображение товарного знака, и по гибкому кабелю 3 передает его в главный процессор 5 и блок 6 шифрования устройства 1. С помощью функциональных клавиш 8 и ретранслятора 7 сигнал передают по телекоммуникационному каналу к изготовителю продукции, защищнной товарным знаком 31, или к организации, являющейся владельцем одного или нескольких шифрованных знаков, если только владелец уполномочен принимать отклики от них. Сигналы, принимаемые ретрансляторами 9-15 по сети 30, декодируются процессорами 1622, в которые соответственно введены коды для дешифрирования соответствующего уровня, и сравниваются с использованием содержащих шифры баз данных 23-29 для проверки совпадения дешифрованного товарного знака со считываемым невооружнным глазом видимым товарным знаком. Если процессоры 16-22 устанавливают совпадение ранее записанного отдельно в базе данных 23-29 на соответствующем уровне видимого товарного знака с зашифрованным, то в обратном направлении, с помощью передатчи Фиг. 1 4 ков блоков 9-15, через сеть 30 и приемник блока 7 сведения о подлинности продукции отображаются на дисплее 4. В случае несоответствия кодированного товарного знака с видимым товарным знаком для соответствующего шифра в соответствии с вышеизложенным на дисплее 4 отображаются сведения о подделке. Если владелец устройства 1 проинформирован и уполномочен, он может обращаться таким же образом с помощью клавиш 8 к соответствующим организациям в связи с другими уровнями шифров, записанных в составе шифрованного знака 31. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для идентификации с помощью телекоммуникационных средств одинарных или многоуровневых мультимедийных шифрованных товарных знаков - акцизных марок продукции для защиты и проверки е подлинности, отличающееся тем, что содержит считывающее устройство (2), предназначенное для считывания товарного знака - акцизной марки (31) и соединенное кабелем (3) с процессором (5) устройства, при этом процессор (5) через блок шифрования (6), функциональные клавиши (8) и высокочастотный ретранслятор(7) соединен с сетью (30), которая связана с ретрансляторами (9-15), содержащими декодирующие процессоры (16-22), для сравнения видимого и шифрованного товарного знака по каждому уровню, записанному на мультимедийных носителях (23-29), при этом связь в обратном направлении осуществляется процессорами(16-22) в ретрансляторах (9-15) с сетью 30 и посредством приемника ретранслятора (7) - с блоком (6) шифрования и процессором (5), связанным с дисплеем (4).
