Обернутая емкость с наклейкой

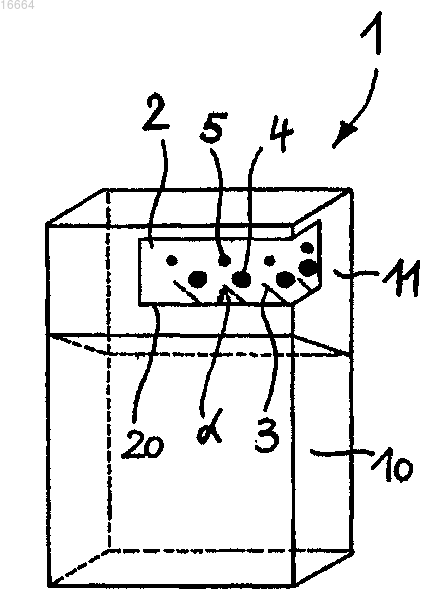

Обернутая емкость имеет наклейку (2), прикрепленную к емкости (1) и к оберточному материалу. Наклейка (2) содержит по меньшей мере одну ослабленную линию (3). Она прикреплена к оберточному материалу с сильно скрепляющим соединением и менее крепко прикреплена к емкости (1) со слабо скрепляющим соединением, таким, что при снятии оберточного материала наклейка (2), по меньшей мере, частично разорвется вдоль по меньшей мере одной ослабленные линии (3) и полностью снимается с емкости (1).(71)(73) Заявитель и патентовладелец: ФИЛИП МОРРИС ПРОДАКТС С.А. 016664 Настоящее изобретение относится к обернутой емкости, имеющей наклейку, прикрепленную к емкости и к оберточному материалу. В предпочтительном варианте осуществления обернутая емкость представляет собой емкость для курительных изделий, например пачки для сигарет, имеющую отметку об уплате налогов, прикрепленную к ней. Во многих странах пачки для курительных изделий и другие емкости для курительных изделий должны быть маркированы отметкой об уплате налогов для обозначения того, что требуемый налог был уплачен. Более того, отметка об уплате налогов должна быть, как правило, нанесена таким образом, чтобы она непременно разрушалась, когда емкость для курительных изделий вскрывается потребителем. Для удовлетворения этого требования отметки об уплате налогов на традиционных пачках с откидной крышкой для сигарет обычно прикрепляются по линии крышки, пересекающейся под косым углом, на одну из боковых поверхностей пачки таким образом, что отметка об уплате налогов разрывается, когда потребитель откидывает крышку назад для получения доступа к сигаретам, хранящимся внутри пачки. Для емкостей, которые не имеют такого [откидывающегося соединения], например скользящие и оболочковые емкости, было предусмотрено другое решение. Международная заявка на патентWO 2006/097850 раскрывает такую запакованную пачку для сигарет, имеющую отметку об уплате налогов, нанесенную только на крышку. Отметка об уплате налогов имеет две части, которые разделены посредством ослабленной линии, такой как заранее перфорированная линия. Одна часть отметки об уплате налогов прикреплена к емкости и не прикреплена или только менее крепко прикреплена к оберточному материалу, тогда как другая часть отметки об уплате налогов прикреплена к оберточному материалу или не прикреплена или только менее крепко прикреплена к емкости. В результате этого, при снятии оберточного материала две части отметки об уплате налогов, по меньшей мере, частично разделяются вдоль заранее перфорированной линии. Следовательно, по меньшей мере, соответствующая часть отметки об уплате налогов, которая прикреплена к емкости, остается прикрепленной к емкости после того, как оберточный материал был снят. В других способах нанесения наклеек или отметок об уплате налогов на емкости часть наклейки, остающаяся на емкости, требует места на внешней стороне емкости, которая может быть использована иным способом, например, для печатных или декоративных элементов. Настоящее изобретение сейчас обеспечивает новую запакованную емкость или новый способ для упаковки потребительских изделий в обернутую емкость, которая обеспечивает возможность полного снятия наклейки, когда оберточный материал снимается с обернутой емкости. В то же время наклейка,по меньшей мере, частично разрушается во время снятия оберточного материала с обернутой емкости. В соответствии с настоящим изобретением обеспечивается обернутая емкость, имеющая наклейку,которая прикреплена к емкости и к оберточному материалу, в котором наклейка содержит по меньшей мере одну ослабленную линию. Наклейка прикреплена к оберточному материалу с сильно скрепляющим соединением и прикреплена к емкости со слабо скрепляющим соединением таким, что при снятии оберточного материала наклейка, по меньшей мере, частично разрывается вдоль по меньшей мере одной ослабленной линии и полностью снимается с емкости. В этом контексте выражение "слабо скрепляющий" используется для описания клейкости соединения между наклейкой и емкостью. Выражение "сильно скрепляющий" используется для описания клейкости соединения между наклейкой и оберточным материалом. Прочность "слабо скрепляющего" соединения и "сильно скрепляющего" соединения является такой, что, когда оберточный материал снимается,"сильно скрепляющее" соединение остается, по существу, нетронутым, несмотря на то, что слабо скрепляющее соединение разрушено. Прочность "слабо скрепляющего" соединения является такой, что снятие оберточного материала производит достаточные усилия сдвига для разрывания по меньшей мере одной ослабленной линии на наклейке до того, как разрушится "слабо скрепляющее" соединение между наклейкой и емкостью. Обернутая емкость в соответствии с изобретением удовлетворяет требованию того, что отметка об уплате налогов, по меньшей мере, частично разрушится и не сможет быть снова использована после того, как пользователь снимет оберточный материал с обернутой емкости. В то же время при полном снятии оберточного материала, отметка об уплате налогов также полностью снимется с емкости. Это обеспечивает возможность полного обозрения всех печатных или других декоративных элементов емкости. В одном варианте осуществления обернутой емкости в соответствии с изобретением наклейка прикрепляется к емкости и к оберточному материалу посредством адгезива, при этом адгезив для прикрепления наклейки к емкости представляет собой слабо скрепляющий адгезив, например, полиэтиленовый адгезив на основе воды, например TOBACOLL ZD 4404-01, доступный для приобретения от HenkelCie AG. Предпочтительно слабо скрепляющий адгезив крепче прикрепляется к наклейке, чем к емкости,таким образом, что слабо скрепляющий адгезив остается, по существу, полностью на наклейке, как только разрушается соединение, и емкость остается, по существу, без адгезива. Это может быть получено,например, с помощью выбора структур поверхности емкости и наклейки. Использование слабо скрепляющего адгезива, которое предусмотрено для слабого прилипания наклейки к емкости, обеспечивает то,что наклейка полностью снимется с емкости при снятии оберточного материала. Адгезив для прикрепления наклейки к оберточному материалу представляет собой сильно скрепляющий адгезив, например-1 016664 стандартный, термоплавкий адгезив. Термоплавкий адгезив обычно используется при изготовлении емкостей для образования долговременных соединений. Подходящие слабо скрепляющие и сильно скрепляющие адгезивы являются известными в данной области техники. В предпочтительном варианте осуществления обернутой емкости в соответствии с изобретением наклейка содержит две или десять ослабленных линий, которые расположены на наклейке, более предпочтительно от четырех до шести ослабленных линий. Предпочтительно по меньшей мере одна ослабленная линия расположена вдоль по меньшей мере одной кромки наклейки. Соответствующая ослабленная линия может проходить от одного края наклейки, образуя угол с этим краем наклейки. Предпочтительно этот угол от 5 и до 90, более предпочтительно от 30 и до 60 и наиболее предпочтительно приблизительно 45. В вариантах осуществления обернутой емкости в соответствии с изобретением, где наклейка предусматривает более чем одну ослабленную линию, предпочтительно ослабленные линии являются параллельными. В альтернативном варианте осуществления обернутой емкости изобретения по меньшей мере одна ослабленная линия пересекается с двумя краями наклейки. В дополнительном альтернативном варианте осуществления по меньшей мере одна ослабленная линия не пересекается с каким-либо краем наклейки,но располагается прямо на наклейке. По меньшей мере одна ослабленная линия может быть прямой линией, волнообразной линией, зигзагообразной линией, пунктирной линией, штриховой линией или любой другой подходящей формы,например в виде буквенного обозначения или графического символа. В вариантах осуществления обернутой емкости в соответствии с изобретением, где наклейка предусматривает более чем одну ослабленную линию, каждая ослабленная линия может иметь разную форму. Обеспечение по меньшей мере одной ослабленной линии на наклейке способствует повреждению наклейки при снятии оберточного материала с обернутой емкости. Является предпочтительным то, что обернутая емкость в соответствии с изобретением имеет адгезивные участки для прикрепления вытянутой наклейки к оберточному материалу, которые расположены на этой стороне наклейки, обращенной к оберточному материалу. Предпочтительно адгезивные участки расположены между ослабленными линиями наклейки. В частности, является предпочтительным, если дополнительные слабо скрепляющие адгезивные участки для прикрепления вытянутой наклейки к емкости расположены на стороне наклейки, которая обращена к емкости. Является предпочтительным то, что сильно скрепляющие адгезивные участки на стороне наклейки, обращенной к оберточному материалу, не лежат на слабо скрепляющих адгезивных участках, которые расположены на стороне наклейки, обращенной к емкости. В частности, предпочтительное расположение этих адгезивных участков является таким, что по меньшей мере одна ослабленная линия расположена между адгезивным участком на стороне наклейки, обращенной к оберточному материалу, и адгезивным участком, который расположен на стороне наклейки, обращенной к емкости. Более предпочтительно по меньшей мере одна ослабленная линия расположена несимметрично между двумя точками адгезива на каждой стороне наклейки. Такое расположение по меньшей мере одной ослабленной линии оказывает большие усилия сдвига на ослабленную линию, когда снимается оберточный материал. Это способствует разрушению наклейки, когда снимается оберточный материал. Является предпочтительным то, что в обернутой емкости в соответствии с изобретением по меньшей мере одна ослабленная линия представляет собой заранее перфорированную линию. В качестве альтернативы по меньшей мере одна ослабленная линия может быть линией перегиба или линией образования задиров. Обернутая емкость в соответствии с изобретением, в частности, представляет собой пачку курительных изделий, например сигарет. Предпочтительно емкость представляет собой скользящую или оболочковую пачку, и наклейка представляет собой отметку об уплате налогов. Дополнительный аспект изобретения относится к способу для обертывания емкости, который содержит следующие этапы: нанесение слабо скрепляющего адгезива на наклейку, на такую сторону наклейки, которая обращена к емкости, при этом наклейка имеет по меньшей мере одну ослабленную линию; приклеивание наклейки к поверхности емкости; нанесение сильно скрепляющего адгезива на сторону наклейки, которая обращена к оберточному материалу; обертывание оберточного материала вокруг емкости и приклеивание наклейки к оберточному материалу. Этот способ изобретения предусмотрен для простого и надежного способа для упаковки курительных изделий в обернутую емкость. Дополнительные преимущественные аспекты изобретения могут стать очевидными из нижеследующего описания иллюстративного варианта осуществления обернутой емкости в соответствии с изобретением, в котором на чертеже показан общий вид сзади варианта осуществления обернутой емкости в соответствии с изобретением с прикрепленной отметкой об уплате налогов.-2 016664 На чертеже показан общий вид сзади варианта осуществления обернутой емкости в соответствии с изобретением в виде запакованной пачки 1 для сигарет. Пачка 1 для сигарет содержит основание 10 и крышку 11. Наклейка в виде отметки 2 об уплате налогов (акцизной марки) прикреплена к крышке 11. Прозрачный оберточный материал, выполненный, например, из полипропилена, не показан на фигуре. Прозрачный оберточный материал плотно обернут вокруг пачки 1 для сигарет, как известно в данной области техники. Оберточный материал, как правило, содержит отрывную ленту (не показана), которая способствует раскрытию оберточного материала. Как показано на чертеже, отметка 2 об уплате налогов имеет вытянутую прямоугольную форму. Четыре ослабленные линии 3 предусмотрены в виде заранее перфорированных линий 3, проходящих от нижней кромки 20 отметки 2 об уплате налогов, и каждая образует острый уголс краем 20 отметки 2 об уплате налогов. Сильно скрепляющие адгезивные участки (точки) 4, прикрепляющие отметку 2 об уплате налогов к оберточному материалу, расположены на внешней стороне отметки 2 об уплате налогов, обращенной к прозрачному оберточному материалу. Для получения этих адгезивных участков термоплавкий адгезив наносится на соответствующие месторасположения на отметке 2 об уплате налогов. Термоплавкий адгезив предусмотрен для сильно скрепляющих сил сцепления таким образом, что отметка 2 об уплате налогов будет сниматься вместе с оберточным материалом, когда оберточный материал снимается с емкости. Как можно увидеть на фигуре, сильно скрепляющие адгезивные участки 4 расположены между заранее перфорированными линиями 3. Дополнительные слабо скрепляющие адгезивные участки (точки) 5 для прикрепления отметки 2 об уплате налогов к пачке 1 для сигарет расположены на стороне отметки 2 об уплате налогов, которая обращена к пачке 1 для сигарет. Для получения этих дополнительных слабо скрепляющих адгезивных участков 5 наносится слабо скрепляющий адгезив, который обеспечивает возможность простого отделения отметки 2 об уплате налогов от пачки 1 для сигарет. Эти дополнительные слабо скрепляющие адгезивные участки 5 расположены над заранее перфорированными линиями 3. При использовании оберточный материал снимается по направлению к верхней части пачки 1 для сигарет. Следовательно, отметка 2 об уплате налогов разрывается, по меньшей мере, частично вдоль по меньшей мере одной из заранее перфорированных линий 3 таким образом, что отметка 2 об уплате налогов не может быть снова использована. Окончательное снятие оберточного материала с пачки 1 для сигарет полностью удаляет разорвавшуюся отметку 2 об уплате налогов с пачки 1 для сигарет, так как слабо скрепляющий адгезив, прикрепляющий отметку 2 об уплате налогов к пачке 1 для сигарет, обеспечивает только слабо скрепляющие силы сцепления. Любые попытки снять отметку 2 об уплате налогов с оберточного материала, как только оберточный материал был полностью снят с пачки 1 для сигарет,приводят к дополнительному повреждению отметки 2 об уплате налогов вследствие сильно скрепляющего адгезивного (связывающего) соединения между оберточным материалом и отметкой 2 об уплате налогов, такого, что отметка 2 об уплате налогов не может быть снова использована для другой емкости. Несмотря на то что конкретный вариант осуществления изобретения был описан относительно емкости для сигарет и отметки об уплате налогов, любая другая емкость и любая другая наклейка, которые должны полностью сниматься с емкости при развертывании оберточного материала с емкости, находятся в пределах объема изобретения. Например, такие другие наклейки, подлежащие снятию, включают в себя информацию для потребителя, рекламный материал, купон, элемент для определения факта вскрытия или подобные. Разрыв наклейки может, например, раскрыть то, что наклейка использовалась для обеспечения дополнительной связи с потребителем. Подобным образом, по меньшей мере, частичное повреждение наклейки, которая представляет собой элемент для определения факта вскрытия, будет указывать пользователю или полномочным органам на то, что емкость была вскрыта, и на то, что, например, свежесть товаров внутри емкости может вызывать сомнения. В дополнение к конкретному варианту осуществления, описанному выше, альтернативные варианты осуществления также являются возможными. Например, конкретные месторасположения, куда может быть нанесен адгезив, другими словами схема (рисунок) нанесения адгезива, могут изменяться в зависимости от установленного или требуемого положения отметки об уплате налогов и в зависимости от функционального назначения относительно оптимизированного снятия и разрушения отметки об уплате налогов. Схема нанесения адгезива выбирается, например, чтобы наилучшим образом подходить функциональному назначению пачки, т.е. будь то пачка с откидной крышкой или скользящей и оболочковая пачка, открывающаяся сбоку пачка или любая другая пачка. Вышеупомянутое распространяется на положение и направление по меньшей мере одной ослабленной линии. Способ для упаковки курительных изделий, например сигарет, осуществляется с помощью нанесения непостоянного адгезива на отметку 2 об уплате налогов с ее по меньшей мере одной ослабленной линией на этой стороне отметки 2 об уплате налогов, обращенной к пачке 1 для сигарет и приклеивающей отметку 2 об уплате налогов к поверхности пачки 1 для сигарет. Это может быть выполнено в секции нанесения отметки об уплате налогов. Позднее в процессе плавкий адгезив наносится на эту поверхность отметки об уплате налогов, обращенной к оберточному материалу, подлежащему обертыванию вокруг пачки 1 для сигарет. Затем оберточный материал обертывается вокруг пачки 1 для сигарет для-3 016664 того, чтобы плотно прикрепить отметку об уплате налогов к оберточному материалу. Как правило, это выполняется в секции обертывания. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Обернутая емкость, имеющая наклейку (2), прикрепленную к емкости (1) и к оберточному материалу, причем наклейка (2) содержит по меньшей мере одну ослабленную линию (3) и причем наклейка(2) прикреплена к оберточному материалу с сильно скрепляющим соединением и наклейка (2) прикреплена к емкости (1) со слабо скрепляющим соединением так, что при снятии оберточного материала наклейка (2), по меньшей мере, частично разрывается вдоль по меньшей мере одной ослабленной линии (3) и полностью снимается с емкости (1). 2. Обернутая емкость по п.1, в которой слабо скрепляющее соединение между наклейкой (2) и емкостью (1) образовано посредством слабо скрепляющего адгезива. 3. Обернутая емкость по п.1 или 2, в которой сильно скрепляющее соединение между наклейкой (2) и оберточным материалом образовано посредством сильно скрепляющего адгезива. 4. Обернутая емкость по любому из пп.1-3, в которой по меньшей мере одна ослабленная линия (3) проходит от края (20) наклейки (2) и в которой по меньшей мере одна ослабленная линия (3) образует острый уголс этим краем (20) наклейки (2). 5. Обернутая емкость по п.4, в которой сильно скрепляющие адгезивные участки (4) для прикрепления вытянутой наклейки (2) к оберточному материалу расположены между ослабленными линиями (3).
