Предохранительная крышка для бутылки

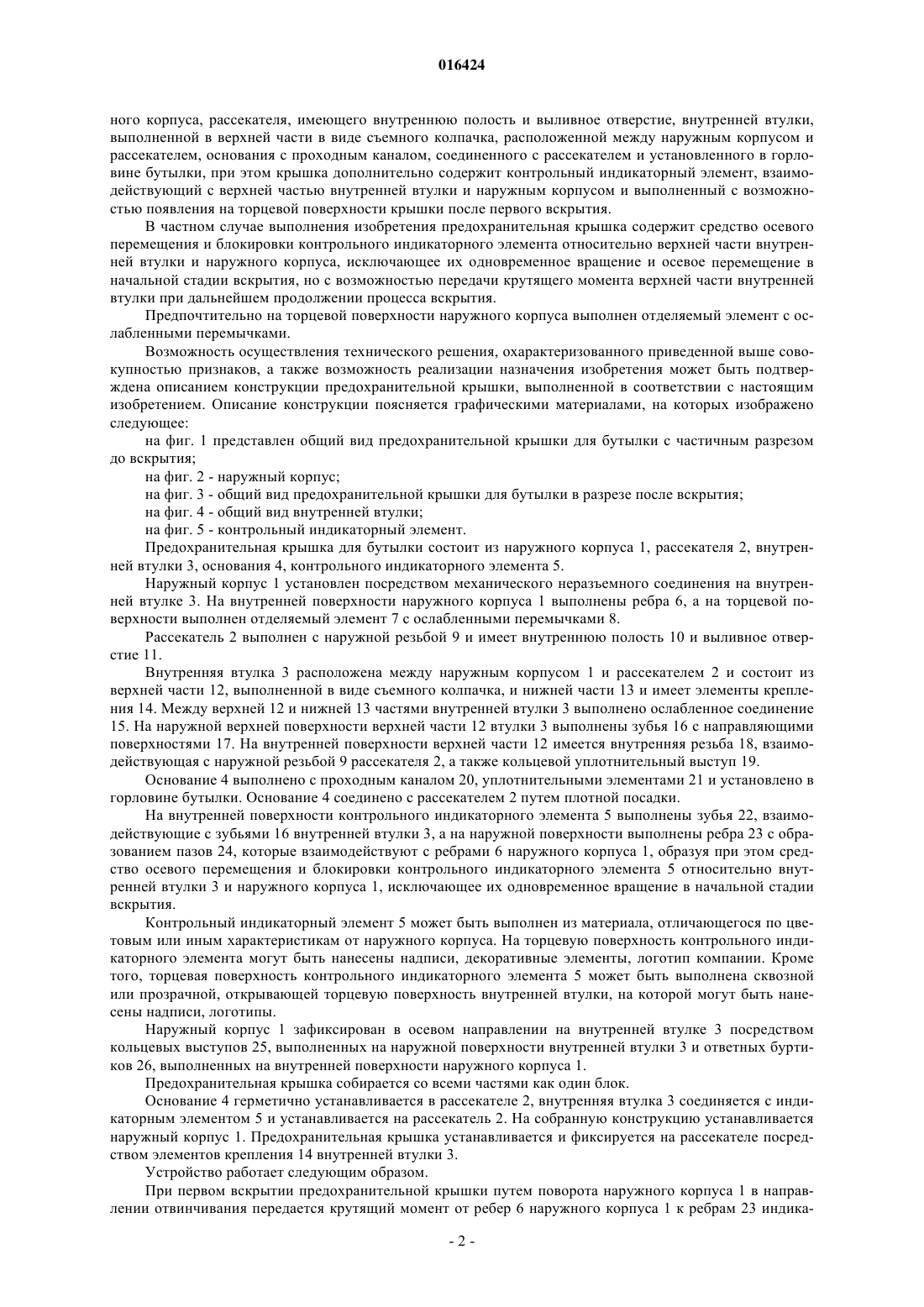

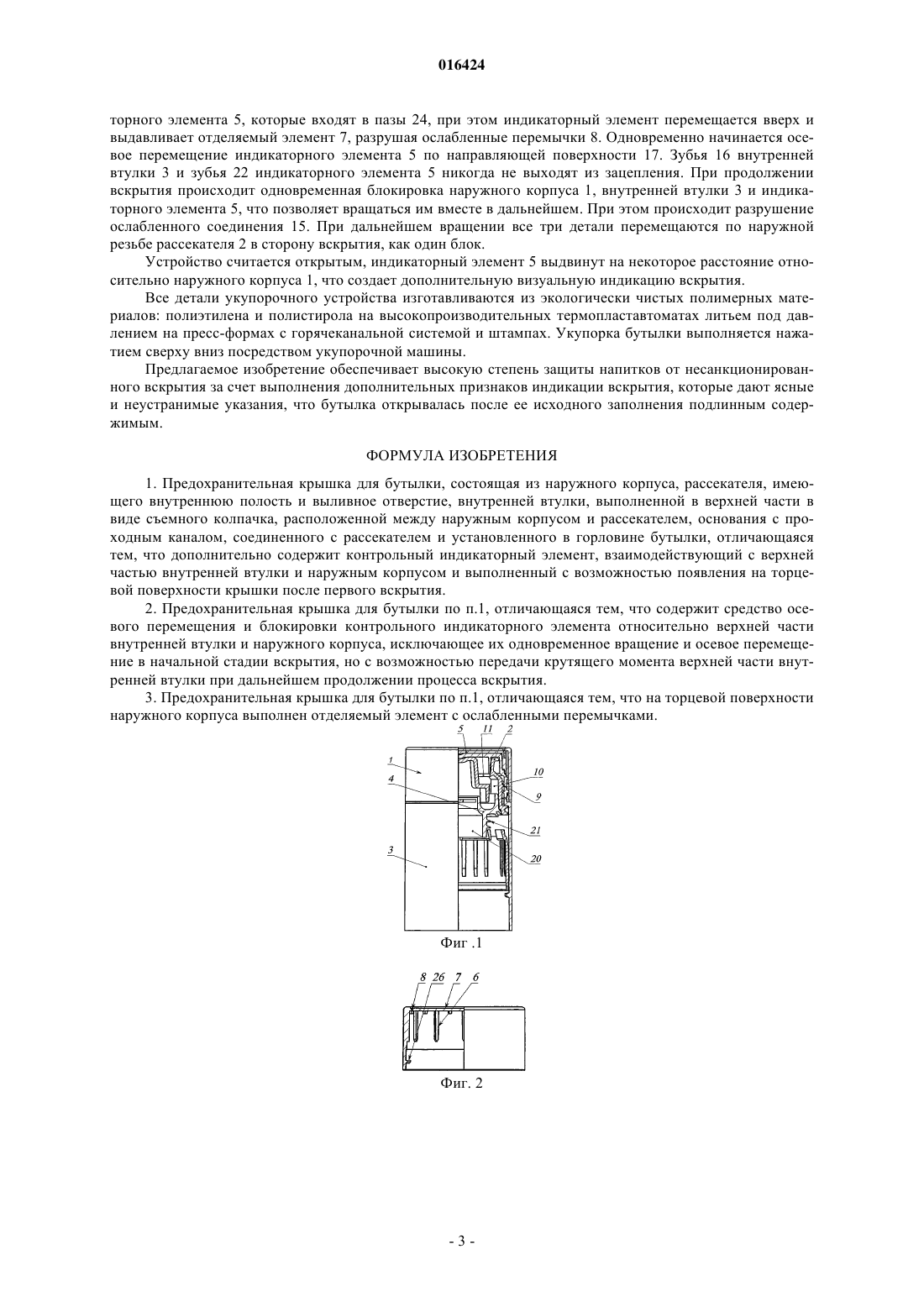

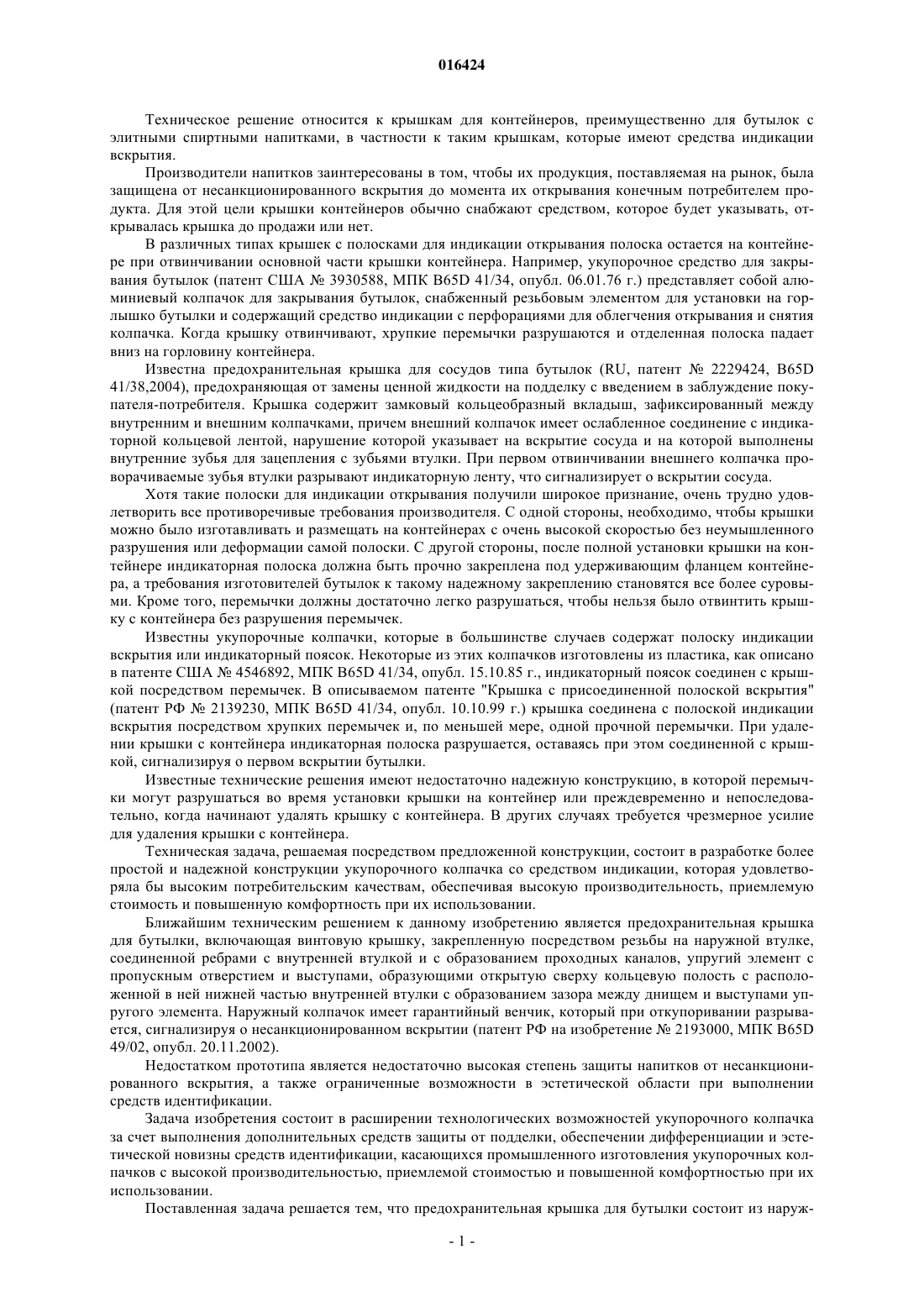

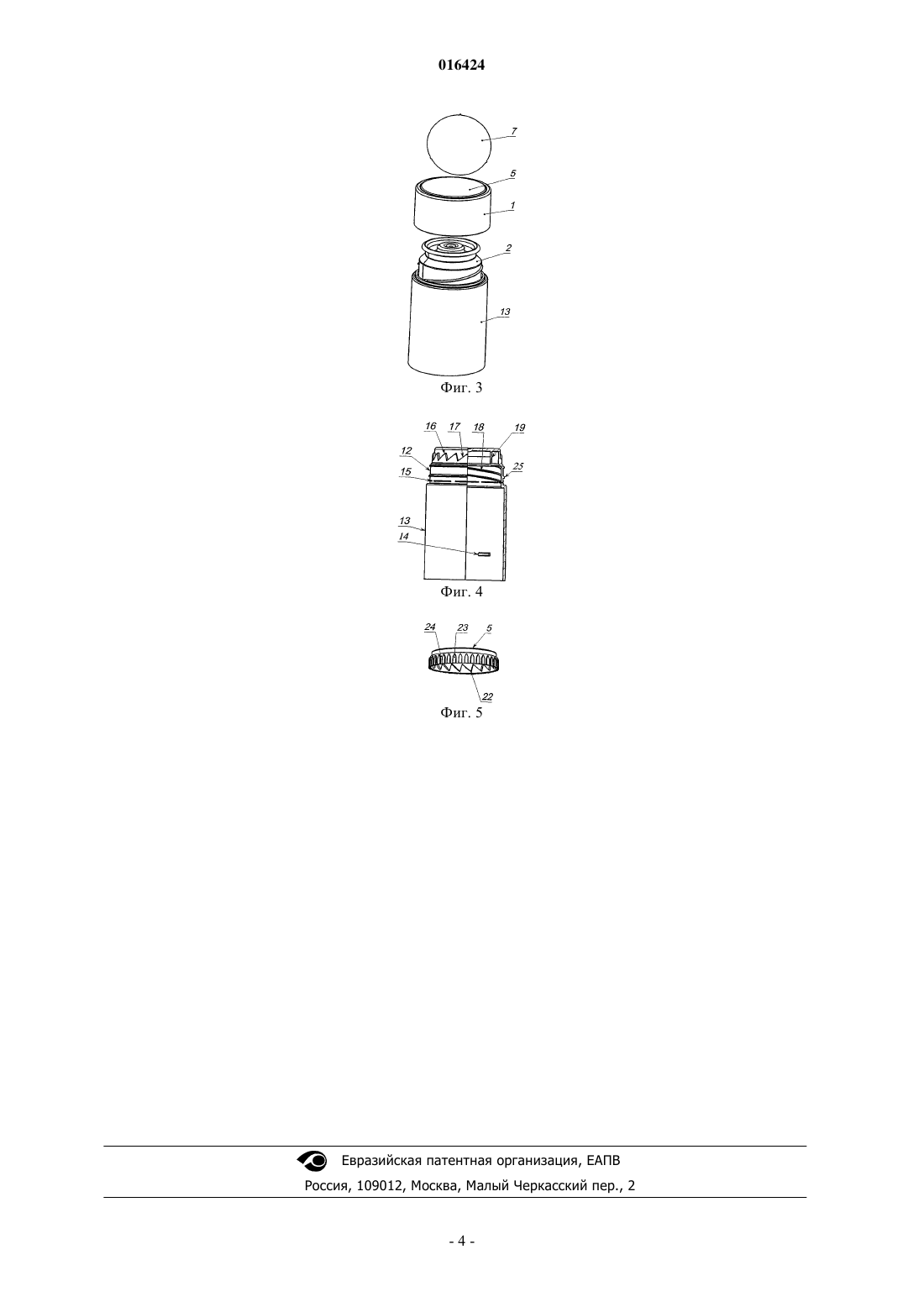

ПРЕДОХРАНИТЕЛЬНАЯ КРЫШКА ДЛЯ БУТЫЛКИ Предохранительная крышка для бутылки состоит из наружного корпуса, рассекателя, имеющего внутреннюю полость и выливное отверстие, внутренней втулки, выполненной в верхней части в виде съемного колпачка, расположенной между наружным корпусом и рассекателем, основания с проходным каналом, соединенного с рассекателем и установленного в горловине бутылки, при этом дополнительно содержит контрольный индикаторный элемент, взаимодействующий с верхней частью внутренней втулки и наружным корпусом, и выполненный с возможностью появления на торцевой поверхности крышки после первого вскрытия. Крышка содержит средство осевого перемещения и блокировки контрольного индикаторного элемента относительно верхней части внутренней втулки и наружного корпуса, исключающее их одновременное вращение и осевое перемещение в начальной стадии вскрытия, но с возможностью передачи крутящего момента верхней части внутренней втулки при дальнейшем продолжении процесса вскрытия. 016424 Техническое решение относится к крышкам для контейнеров, преимущественно для бутылок с элитными спиртными напитками, в частности к таким крышкам, которые имеют средства индикации вскрытия. Производители напитков заинтересованы в том, чтобы их продукция, поставляемая на рынок, была защищена от несанкционированного вскрытия до момента их открывания конечным потребителем продукта. Для этой цели крышки контейнеров обычно снабжают средством, которое будет указывать, открывалась крышка до продажи или нет. В различных типах крышек с полосками для индикации открывания полоска остается на контейнере при отвинчивании основной части крышки контейнера. Например, укупорочное средство для закрывания бутылок (патент США 3930588, МПК В 65D 41/34, опубл. 06.01.76 г.) представляет собой алюминиевый колпачок для закрывания бутылок, снабженный резьбовым элементом для установки на горлышко бутылки и содержащий средство индикации с перфорациями для облегчения открывания и снятия колпачка. Когда крышку отвинчивают, хрупкие перемычки разрушаются и отделенная полоска падает вниз на горловину контейнера. Известна предохранительная крышка для сосудов типа бутылок (RU, патент 2229424, B65D 41/38,2004), предохраняющая от замены ценной жидкости на подделку с введением в заблуждение покупателя-потребителя. Крышка содержит замковый кольцеобразный вкладыш, зафиксированный между внутренним и внешним колпачками, причем внешний колпачок имеет ослабленное соединение с индикаторной кольцевой лентой, нарушение которой указывает на вскрытие сосуда и на которой выполнены внутренние зубья для зацепления с зубьями втулки. При первом отвинчивании внешнего колпачка проворачиваемые зубья втулки разрывают индикаторную ленту, что сигнализирует о вскрытии сосуда. Хотя такие полоски для индикации открывания получили широкое признание, очень трудно удовлетворить все противоречивые требования производителя. С одной стороны, необходимо, чтобы крышки можно было изготавливать и размещать на контейнерах с очень высокой скоростью без неумышленного разрушения или деформации самой полоски. С другой стороны, после полной установки крышки на контейнере индикаторная полоска должна быть прочно закреплена под удерживающим фланцем контейнера, а требования изготовителей бутылок к такому надежному закреплению становятся все более суровыми. Кроме того, перемычки должны достаточно легко разрушаться, чтобы нельзя было отвинтить крышку с контейнера без разрушения перемычек. Известны укупорочные колпачки, которые в большинстве случаев содержат полоску индикации вскрытия или индикаторный поясок. Некоторые из этих колпачков изготовлены из пластика, как описано в патенте США 4546892, МПК B65D 41/34, опубл. 15.10.85 г., индикаторный поясок соединен с крышкой посредством перемычек. В описываемом патенте "Крышка с присоединенной полоской вскрытия"(патент РФ 2139230, МПК B65D 41/34, опубл. 10.10.99 г.) крышка соединена с полоской индикации вскрытия посредством хрупких перемычек и, по меньшей мере, одной прочной перемычки. При удалении крышки с контейнера индикаторная полоска разрушается, оставаясь при этом соединенной с крышкой, сигнализируя о первом вскрытии бутылки. Известные технические решения имеют недостаточно надежную конструкцию, в которой перемычки могут разрушаться во время установки крышки на контейнер или преждевременно и непоследовательно, когда начинают удалять крышку с контейнера. В других случаях требуется чрезмерное усилие для удаления крышки с контейнера. Техническая задача, решаемая посредством предложенной конструкции, состоит в разработке более простой и надежной конструкции укупорочного колпачка со средством индикации, которая удовлетворяла бы высоким потребительским качествам, обеспечивая высокую производительность, приемлемую стоимость и повышенную комфортность при их использовании. Ближайшим техническим решением к данному изобретению является предохранительная крышка для бутылки, включающая винтовую крышку, закрепленную посредством резьбы на наружной втулке,соединенной ребрами с внутренней втулкой и с образованием проходных каналов, упругий элемент с пропускным отверстием и выступами, образующими открытую сверху кольцевую полость с расположенной в ней нижней частью внутренней втулки с образованием зазора между днищем и выступами упругого элемента. Наружный колпачок имеет гарантийный венчик, который при откупоривании разрывается, сигнализируя о несанкционированном вскрытии (патент РФ на изобретение 2193000, МПК B65D 49/02, опубл. 20.11.2002). Недостатком прототипа является недостаточно высокая степень защиты напитков от несанкционированного вскрытия, а также ограниченные возможности в эстетической области при выполнении средств идентификации. Задача изобретения состоит в расширении технологических возможностей укупорочного колпачка за счет выполнения дополнительных средств защиты от подделки, обеспечении дифференциации и эстетической новизны средств идентификации, касающихся промышленного изготовления укупорочных колпачков с высокой производительностью, приемлемой стоимостью и повышенной комфортностью при их использовании. Поставленная задача решается тем, что предохранительная крышка для бутылки состоит из наруж-1 016424 ного корпуса, рассекателя, имеющего внутреннюю полость и выливное отверстие, внутренней втулки,выполненной в верхней части в виде съемного колпачка, расположенной между наружным корпусом и рассекателем, основания с проходным каналом, соединенного с рассекателем и установленного в горловине бутылки, при этом крышка дополнительно содержит контрольный индикаторный элемент, взаимодействующий с верхней частью внутренней втулки и наружным корпусом и выполненный с возможностью появления на торцевой поверхности крышки после первого вскрытия. В частном случае выполнения изобретения предохранительная крышка содержит средство осевого перемещения и блокировки контрольного индикаторного элемента относительно верхней части внутренней втулки и наружного корпуса, исключающее их одновременное вращение и осевое перемещение в начальной стадии вскрытия, но с возможностью передачи крутящего момента верхней части внутренней втулки при дальнейшем продолжении процесса вскрытия. Предпочтительно на торцевой поверхности наружного корпуса выполнен отделяемый элемент с ослабленными перемычками. Возможность осуществления технического решения, охарактеризованного приведенной выше совокупностью признаков, а также возможность реализации назначения изобретения может быть подтверждена описанием конструкции предохранительной крышки, выполненной в соответствии с настоящим изобретением. Описание конструкции поясняется графическими материалами, на которых изображено следующее: на фиг. 1 представлен общий вид предохранительной крышки для бутылки с частичным разрезом до вскрытия; на фиг. 2 - наружный корпус; на фиг. 3 - общий вид предохранительной крышки для бутылки в разрезе после вскрытия; на фиг. 4 - общий вид внутренней втулки; на фиг. 5 - контрольный индикаторный элемент. Предохранительная крышка для бутылки состоит из наружного корпуса 1, рассекателя 2, внутренней втулки 3, основания 4, контрольного индикаторного элемента 5. Наружный корпус 1 установлен посредством механического неразъемного соединения на внутренней втулке 3. На внутренней поверхности наружного корпуса 1 выполнены ребра 6, а на торцевой поверхности выполнен отделяемый элемент 7 с ослабленными перемычками 8. Рассекатель 2 выполнен с наружной резьбой 9 и имеет внутреннюю полость 10 и выливное отверстие 11. Внутренняя втулка 3 расположена между наружным корпусом 1 и рассекателем 2 и состоит из верхней части 12, выполненной в виде съемного колпачка, и нижней части 13 и имеет элементы крепления 14. Между верхней 12 и нижней 13 частями внутренней втулки 3 выполнено ослабленное соединение 15. На наружной верхней поверхности верхней части 12 втулки 3 выполнены зубья 16 с направляющими поверхностями 17. На внутренней поверхности верхней части 12 имеется внутренняя резьба 18, взаимодействующая с наружной резьбой 9 рассекателя 2, а также кольцевой уплотнительный выступ 19. Основание 4 выполнено с проходным каналом 20, уплотнительными элементами 21 и установлено в горловине бутылки. Основание 4 соединено с рассекателем 2 путем плотной посадки. На внутренней поверхности контрольного индикаторного элемента 5 выполнены зубья 22, взаимодействующие с зубьями 16 внутренней втулки 3, а на наружной поверхности выполнены ребра 23 с образованием пазов 24, которые взаимодействуют с ребрами 6 наружного корпуса 1, образуя при этом средство осевого перемещения и блокировки контрольного индикаторного элемента 5 относительно внутренней втулки 3 и наружного корпуса 1, исключающее их одновременное вращение в начальной стадии вскрытия. Контрольный индикаторный элемент 5 может быть выполнен из материала, отличающегося по цветовым или иным характеристикам от наружного корпуса. На торцевую поверхность контрольного индикаторного элемента могут быть нанесены надписи, декоративные элементы, логотип компании. Кроме того, торцевая поверхность контрольного индикаторного элемента 5 может быть выполнена сквозной или прозрачной, открывающей торцевую поверхность внутренней втулки, на которой могут быть нанесены надписи, логотипы. Наружный корпус 1 зафиксирован в осевом направлении на внутренней втулке 3 посредством кольцевых выступов 25, выполненных на наружной поверхности внутренней втулки 3 и ответных буртиков 26, выполненных на внутренней поверхности наружного корпуса 1. Предохранительная крышка собирается со всеми частями как один блок. Основание 4 герметично устанавливается в рассекателе 2, внутренняя втулка 3 соединяется с индикаторным элементом 5 и устанавливается на рассекатель 2. На собранную конструкцию устанавливается наружный корпус 1. Предохранительная крышка устанавливается и фиксируется на рассекателе посредством элементов крепления 14 внутренней втулки 3. Устройство работает следующим образом. При первом вскрытии предохранительной крышки путем поворота наружного корпуса 1 в направлении отвинчивания передается крутящий момент от ребер 6 наружного корпуса 1 к ребрам 23 индика-2 016424 торного элемента 5, которые входят в пазы 24, при этом индикаторный элемент перемещается вверх и выдавливает отделяемый элемент 7, разрушая ослабленные перемычки 8. Одновременно начинается осевое перемещение индикаторного элемента 5 по направляющей поверхности 17. Зубья 16 внутренней втулки 3 и зубья 22 индикаторного элемента 5 никогда не выходят из зацепления. При продолжении вскрытия происходит одновременная блокировка наружного корпуса 1, внутренней втулки 3 и индикаторного элемента 5, что позволяет вращаться им вместе в дальнейшем. При этом происходит разрушение ослабленного соединения 15. При дальнейшем вращении все три детали перемещаются по наружной резьбе рассекателя 2 в сторону вскрытия, как один блок. Устройство считается открытым, индикаторный элемент 5 выдвинут на некоторое расстояние относительно наружного корпуса 1, что создает дополнительную визуальную индикацию вскрытия. Все детали укупорочного устройства изготавливаются из экологически чистых полимерных материалов: полиэтилена и полистирола на высокопроизводительных термопластавтоматах литьем под давлением на пресс-формах с горячеканальной системой и штампах. Укупорка бутылки выполняется нажатием сверху вниз посредством укупорочной машины. Предлагаемое изобретение обеспечивает высокую степень защиты напитков от несанкционированного вскрытия за счет выполнения дополнительных признаков индикации вскрытия, которые дают ясные и неустранимые указания, что бутылка открывалась после ее исходного заполнения подлинным содержимым. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Предохранительная крышка для бутылки, состоящая из наружного корпуса, рассекателя, имеющего внутреннюю полость и выливное отверстие, внутренней втулки, выполненной в верхней части в виде съемного колпачка, расположенной между наружным корпусом и рассекателем, основания с проходным каналом, соединенного с рассекателем и установленного в горловине бутылки, отличающаяся тем, что дополнительно содержит контрольный индикаторный элемент, взаимодействующий с верхней частью внутренней втулки и наружным корпусом и выполненный с возможностью появления на торцевой поверхности крышки после первого вскрытия. 2. Предохранительная крышка для бутылки по п.1, отличающаяся тем, что содержит средство осевого перемещения и блокировки контрольного индикаторного элемента относительно верхней части внутренней втулки и наружного корпуса, исключающее их одновременное вращение и осевое перемещение в начальной стадии вскрытия, но с возможностью передачи крутящего момента верхней части внутренней втулки при дальнейшем продолжении процесса вскрытия. 3. Предохранительная крышка для бутылки по п.1, отличающаяся тем, что на торцевой поверхности наружного корпуса выполнен отделяемый элемент с ослабленными перемычками.
