Контейнер для насадок к резьбозавертывающему инструменту

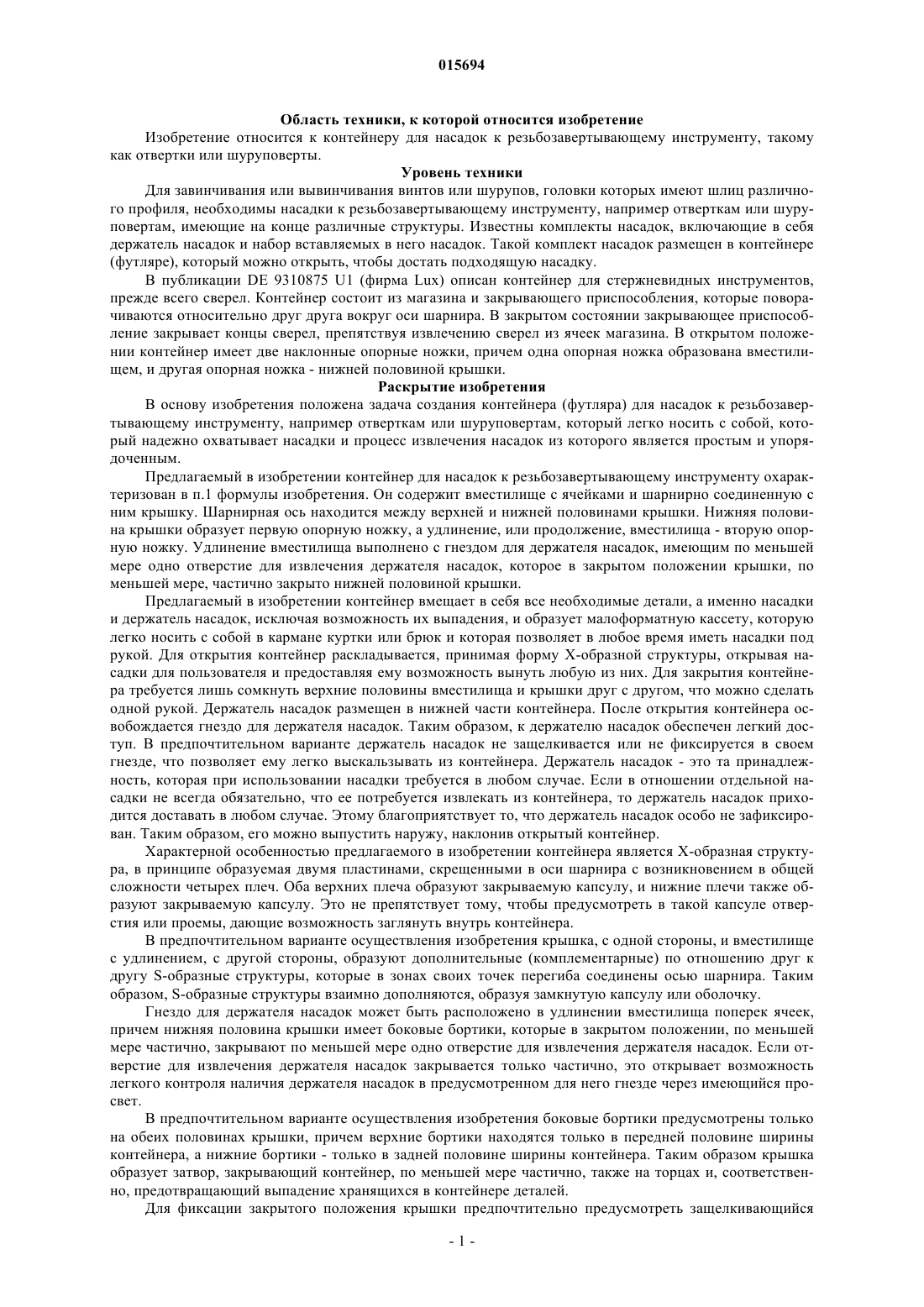

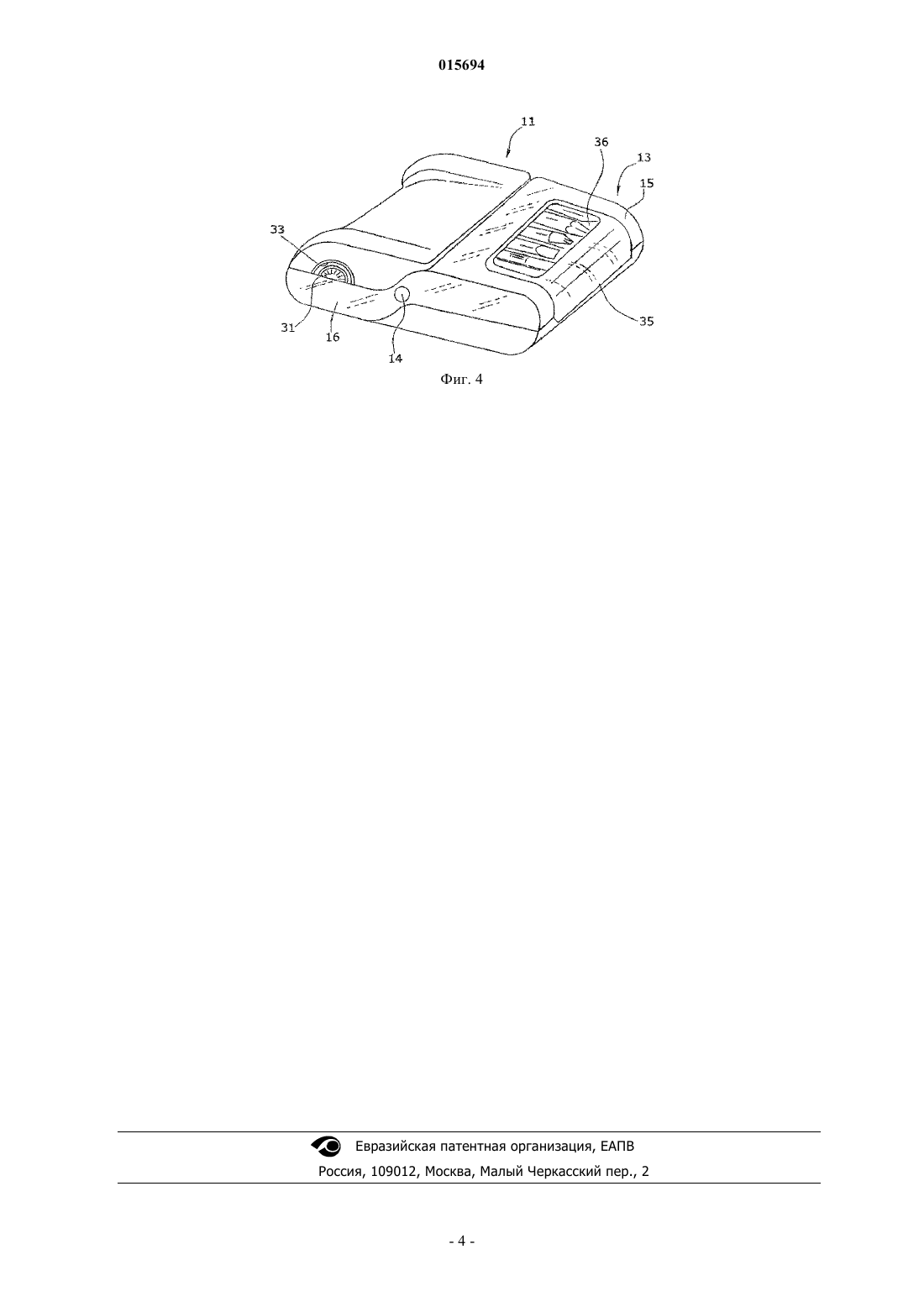

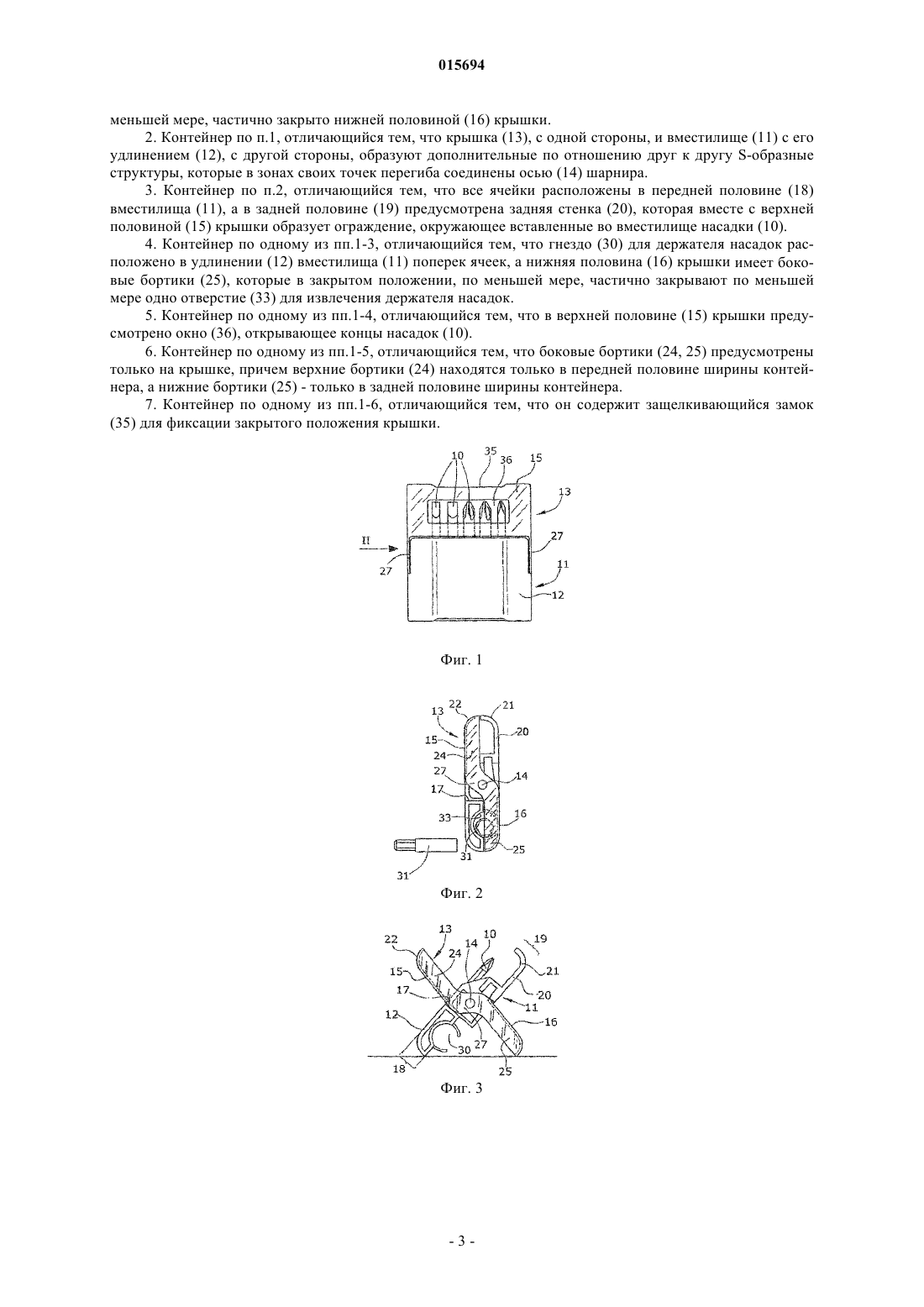

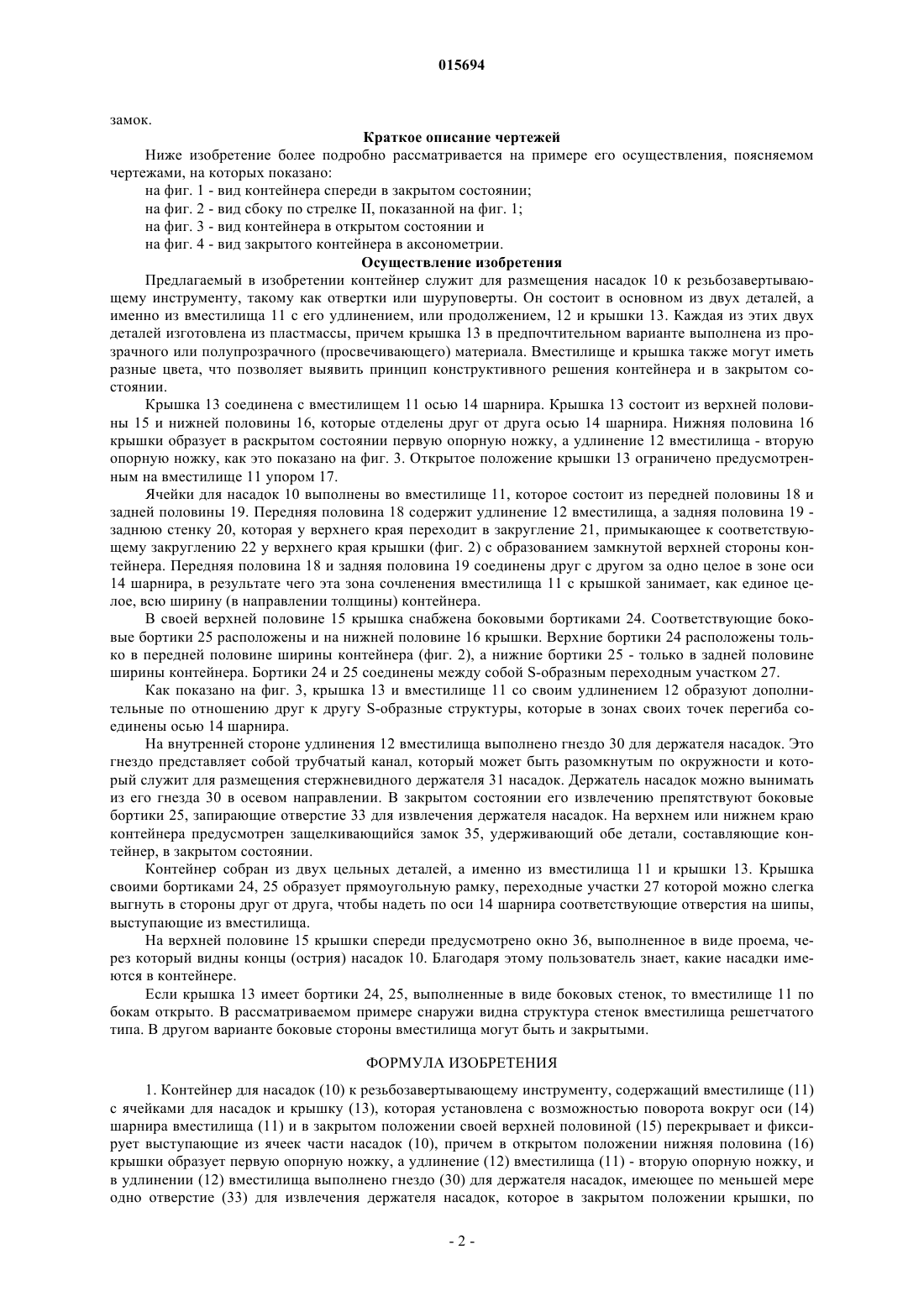

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента КОНТЕЙНЕР ДЛЯ НАСАДОК К РЕЗЬБОЗАВЕРТЫВАЮЩЕМУ ИНСТРУМЕНТУ В патенте описан контейнер для насадок к резьбозавертывающему инструменту, состоящий из вместилища (11) и крышки (13), соединенных осью (14) шарнира. Обе эти детали образуютX-образную структуру, которая в открытом положении обеспечивает возможность извлечения насадок (10), а в закрытом положении образует замкнутую кассету.(71)(73) Заявитель и патентовладелец: ЭМИЛЬ ЛУКС ГМБХ УНД КО. КГ 015694 Область техники, к которой относится изобретение Изобретение относится к контейнеру для насадок к резьбозавертывающему инструменту, такому как отвертки или шуруповерты. Уровень техники Для завинчивания или вывинчивания винтов или шурупов, головки которых имеют шлиц различного профиля, необходимы насадки к резьбозавертывающему инструменту, например отверткам или шуруповертам, имеющие на конце различные структуры. Известны комплекты насадок, включающие в себя держатель насадок и набор вставляемых в него насадок. Такой комплект насадок размещен в контейнере(футляре), который можно открыть, чтобы достать подходящую насадку. В публикации DE 9310875 U1 (фирма Lux) описан контейнер для стержневидных инструментов,прежде всего сверел. Контейнер состоит из магазина и закрывающего приспособления, которые поворачиваются относительно друг друга вокруг оси шарнира. В закрытом состоянии закрывающее приспособление закрывает концы сверел, препятствуя извлечению сверел из ячеек магазина. В открытом положении контейнер имеет две наклонные опорные ножки, причем одна опорная ножка образована вместилищем, и другая опорная ножка - нижней половиной крышки. Раскрытие изобретения В основу изобретения положена задача создания контейнера (футляра) для насадок к резьбозавертывающему инструменту, например отверткам или шуруповертам, который легко носить с собой, который надежно охватывает насадки и процесс извлечения насадок из которого является простым и упорядоченным. Предлагаемый в изобретении контейнер для насадок к резьбозавертывающему инструменту охарактеризован в п.1 формулы изобретения. Он содержит вместилище с ячейками и шарнирно соединенную с ним крышку. Шарнирная ось находится между верхней и нижней половинами крышки. Нижняя половина крышки образует первую опорную ножку, а удлинение, или продолжение, вместилища - вторую опорную ножку. Удлинение вместилища выполнено с гнездом для держателя насадок, имеющим по меньшей мере одно отверстие для извлечения держателя насадок, которое в закрытом положении крышки, по меньшей мере, частично закрыто нижней половиной крышки. Предлагаемый в изобретении контейнер вмещает в себя все необходимые детали, а именно насадки и держатель насадок, исключая возможность их выпадения, и образует малоформатную кассету, которую легко носить с собой в кармане куртки или брюк и которая позволяет в любое время иметь насадки под рукой. Для открытия контейнер раскладывается, принимая форму X-образной структуры, открывая насадки для пользователя и предоставляя ему возможность вынуть любую из них. Для закрытия контейнера требуется лишь сомкнуть верхние половины вместилища и крышки друг с другом, что можно сделать одной рукой. Держатель насадок размещен в нижней части контейнера. После открытия контейнера освобождается гнездо для держателя насадок. Таким образом, к держателю насадок обеспечен легкий доступ. В предпочтительном варианте держатель насадок не защелкивается или не фиксируется в своем гнезде, что позволяет ему легко выскальзывать из контейнера. Держатель насадок - это та принадлежность, которая при использовании насадки требуется в любом случае. Если в отношении отдельной насадки не всегда обязательно, что ее потребуется извлекать из контейнера, то держатель насадок приходится доставать в любом случае. Этому благоприятствует то, что держатель насадок особо не зафиксирован. Таким образом, его можно выпустить наружу, наклонив открытый контейнер. Характерной особенностью предлагаемого в изобретении контейнера является X-образная структура, в принципе образуемая двумя пластинами, скрещенными в оси шарнира с возникновением в общей сложности четырех плеч. Оба верхних плеча образуют закрываемую капсулу, и нижние плечи также образуют закрываемую капсулу. Это не препятствует тому, чтобы предусмотреть в такой капсуле отверстия или проемы, дающие возможность заглянуть внутрь контейнера. В предпочтительном варианте осуществления изобретения крышка, с одной стороны, и вместилище с удлинением, с другой стороны, образуют дополнительные (комплементарные) по отношению друг к другу S-образные структуры, которые в зонах своих точек перегиба соединены осью шарнира. Таким образом, S-образные структуры взаимно дополняются, образуя замкнутую капсулу или оболочку. Гнездо для держателя насадок может быть расположено в удлинении вместилища поперек ячеек,причем нижняя половина крышки имеет боковые бортики, которые в закрытом положении, по меньшей мере частично, закрывают по меньшей мере одно отверстие для извлечения держателя насадок. Если отверстие для извлечения держателя насадок закрывается только частично, это открывает возможность легкого контроля наличия держателя насадок в предусмотренном для него гнезде через имеющийся просвет. В предпочтительном варианте осуществления изобретения боковые бортики предусмотрены только на обеих половинах крышки, причем верхние бортики находятся только в передней половине ширины контейнера, а нижние бортики - только в задней половине ширины контейнера. Таким образом крышка образует затвор, закрывающий контейнер, по меньшей мере частично, также на торцах и, соответственно, предотвращающий выпадение хранящихся в контейнере деталей. Для фиксации закрытого положения крышки предпочтительно предусмотреть защелкивающийся-1 015694 замок. Краткое описание чертежей Ниже изобретение более подробно рассматривается на примере его осуществления, поясняемом чертежами, на которых показано: на фиг. 1 - вид контейнера спереди в закрытом состоянии; на фиг. 2 - вид сбоку по стрелке II, показанной на фиг. 1; на фиг. 3 - вид контейнера в открытом состоянии и на фиг. 4 - вид закрытого контейнера в аксонометрии. Осуществление изобретения Предлагаемый в изобретении контейнер служит для размещения насадок 10 к резьбозавертывающему инструменту, такому как отвертки или шуруповерты. Он состоит в основном из двух деталей, а именно из вместилища 11 с его удлинением, или продолжением, 12 и крышки 13. Каждая из этих двух деталей изготовлена из пластмассы, причем крышка 13 в предпочтительном варианте выполнена из прозрачного или полупрозрачного (просвечивающего) материала. Вместилище и крышка также могут иметь разные цвета, что позволяет выявить принцип конструктивного решения контейнера и в закрытом состоянии. Крышка 13 соединена с вместилищем 11 осью 14 шарнира. Крышка 13 состоит из верхней половины 15 и нижней половины 16, которые отделены друг от друга осью 14 шарнира. Нижняя половина 16 крышки образует в раскрытом состоянии первую опорную ножку, а удлинение 12 вместилища - вторую опорную ножку, как это показано на фиг. 3. Открытое положение крышки 13 ограничено предусмотренным на вместилище 11 упором 17. Ячейки для насадок 10 выполнены во вместилище 11, которое состоит из передней половины 18 и задней половины 19. Передняя половина 18 содержит удлинение 12 вместилища, а задняя половина 19 заднюю стенку 20, которая у верхнего края переходит в закругление 21, примыкающее к соответствующему закруглению 22 у верхнего края крышки (фиг. 2) с образованием замкнутой верхней стороны контейнера. Передняя половина 18 и задняя половина 19 соединены друг с другом за одно целое в зоне оси 14 шарнира, в результате чего эта зона сочленения вместилища 11 с крышкой занимает, как единое целое, всю ширину (в направлении толщины) контейнера. В своей верхней половине 15 крышка снабжена боковыми бортиками 24. Соответствующие боковые бортики 25 расположены и на нижней половине 16 крышки. Верхние бортики 24 расположены только в передней половине ширины контейнера (фиг. 2), а нижние бортики 25 - только в задней половине ширины контейнера. Бортики 24 и 25 соединены между собой S-образным переходным участком 27. Как показано на фиг. 3, крышка 13 и вместилище 11 со своим удлинением 12 образуют дополнительные по отношению друг к другу S-образные структуры, которые в зонах своих точек перегиба соединены осью 14 шарнира. На внутренней стороне удлинения 12 вместилища выполнено гнездо 30 для держателя насадок. Это гнездо представляет собой трубчатый канал, который может быть разомкнутым по окружности и который служит для размещения стержневидного держателя 31 насадок. Держатель насадок можно вынимать из его гнезда 30 в осевом направлении. В закрытом состоянии его извлечению препятствуют боковые бортики 25, запирающие отверстие 33 для извлечения держателя насадок. На верхнем или нижнем краю контейнера предусмотрен защелкивающийся замок 35, удерживающий обе детали, составляющие контейнер, в закрытом состоянии. Контейнер собран из двух цельных деталей, а именно из вместилища 11 и крышки 13. Крышка своими бортиками 24, 25 образует прямоугольную рамку, переходные участки 27 которой можно слегка выгнуть в стороны друг от друга, чтобы надеть по оси 14 шарнира соответствующие отверстия на шипы,выступающие из вместилища. На верхней половине 15 крышки спереди предусмотрено окно 36, выполненное в виде проема, через который видны концы (острия) насадок 10. Благодаря этому пользователь знает, какие насадки имеются в контейнере. Если крышка 13 имеет бортики 24, 25, выполненные в виде боковых стенок, то вместилище 11 по бокам открыто. В рассматриваемом примере снаружи видна структура стенок вместилища решетчатого типа. В другом варианте боковые стороны вместилища могут быть и закрытыми. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Контейнер для насадок (10) к резьбозавертывающему инструменту, содержащий вместилище (11) с ячейками для насадок и крышку (13), которая установлена с возможностью поворота вокруг оси (14) шарнира вместилища (11) и в закрытом положении своей верхней половиной (15) перекрывает и фиксирует выступающие из ячеек части насадок (10), причем в открытом положении нижняя половина (16) крышки образует первую опорную ножку, а удлинение (12) вместилища (11) - вторую опорную ножку, и в удлинении (12) вместилища выполнено гнездо (30) для держателя насадок, имеющее по меньшей мере одно отверстие (33) для извлечения держателя насадок, которое в закрытом положении крышки, по-2 015694 меньшей мере, частично закрыто нижней половиной (16) крышки. 2. Контейнер по п.1, отличающийся тем, что крышка (13), с одной стороны, и вместилище (11) с его удлинением (12), с другой стороны, образуют дополнительные по отношению друг к другу S-образные структуры, которые в зонах своих точек перегиба соединены осью (14) шарнира. 3. Контейнер по п.2, отличающийся тем, что все ячейки расположены в передней половине (18) вместилища (11), а в задней половине (19) предусмотрена задняя стенка (20), которая вместе с верхней половиной (15) крышки образует ограждение, окружающее вставленные во вместилище насадки (10). 4. Контейнер по одному из пп.1-3, отличающийся тем, что гнездо (30) для держателя насадок расположено в удлинении (12) вместилища (11) поперек ячеек, а нижняя половина (16) крышки имеет боковые бортики (25), которые в закрытом положении, по меньшей мере, частично закрывают по меньшей мере одно отверстие (33) для извлечения держателя насадок. 5. Контейнер по одному из пп.1-4, отличающийся тем, что в верхней половине (15) крышки предусмотрено окно (36), открывающее концы насадок (10). 6. Контейнер по одному из пп.1-5, отличающийся тем, что боковые бортики (24, 25) предусмотрены только на крышке, причем верхние бортики (24) находятся только в передней половине ширины контейнера, а нижние бортики (25) - только в задней половине ширины контейнера. 7. Контейнер по одному из пп.1-6, отличающийся тем, что он содержит защелкивающийся замок(35) для фиксации закрытого положения крышки.
