Золозащитный насадок для вертикальных труб теплообменного пучка

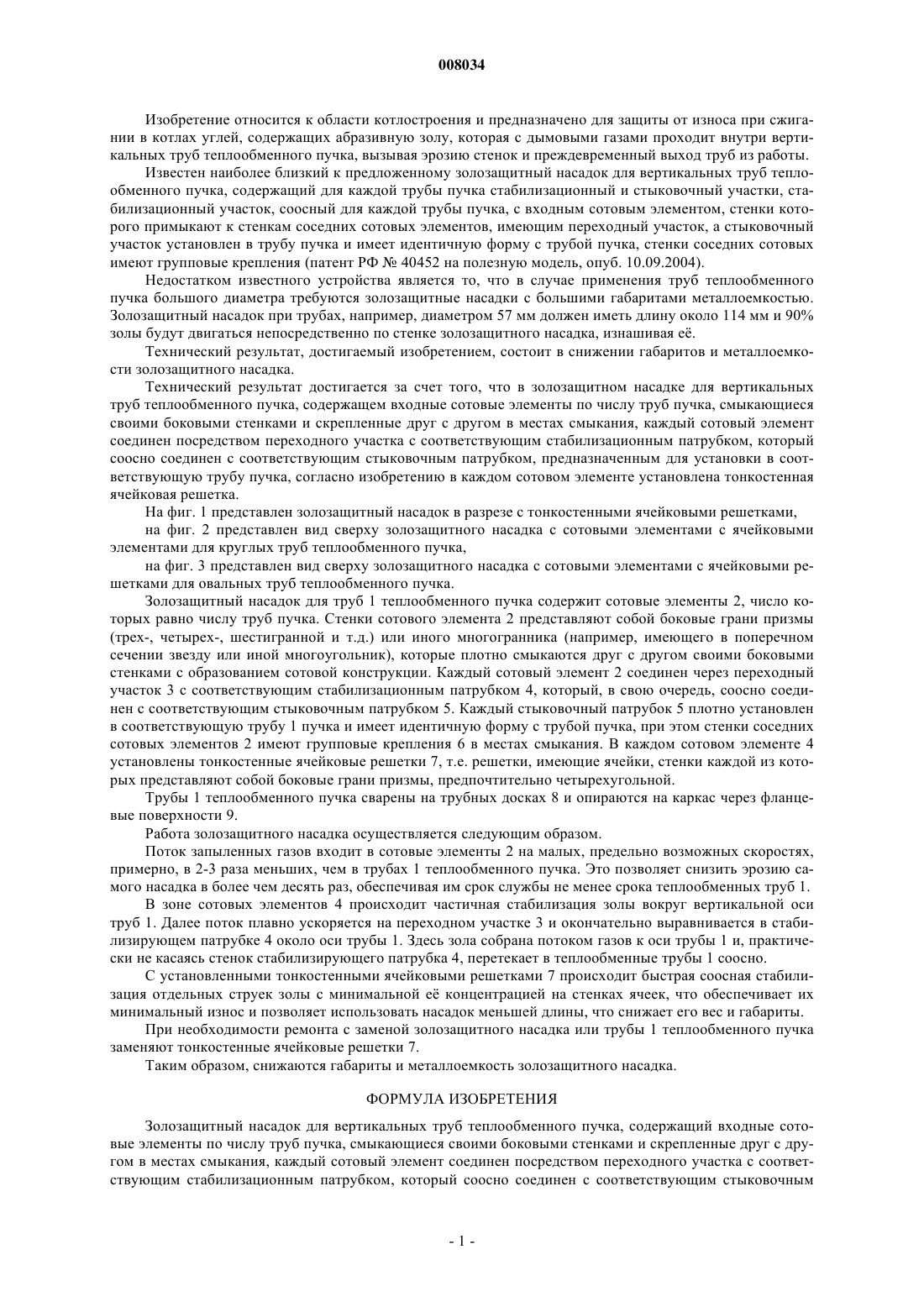

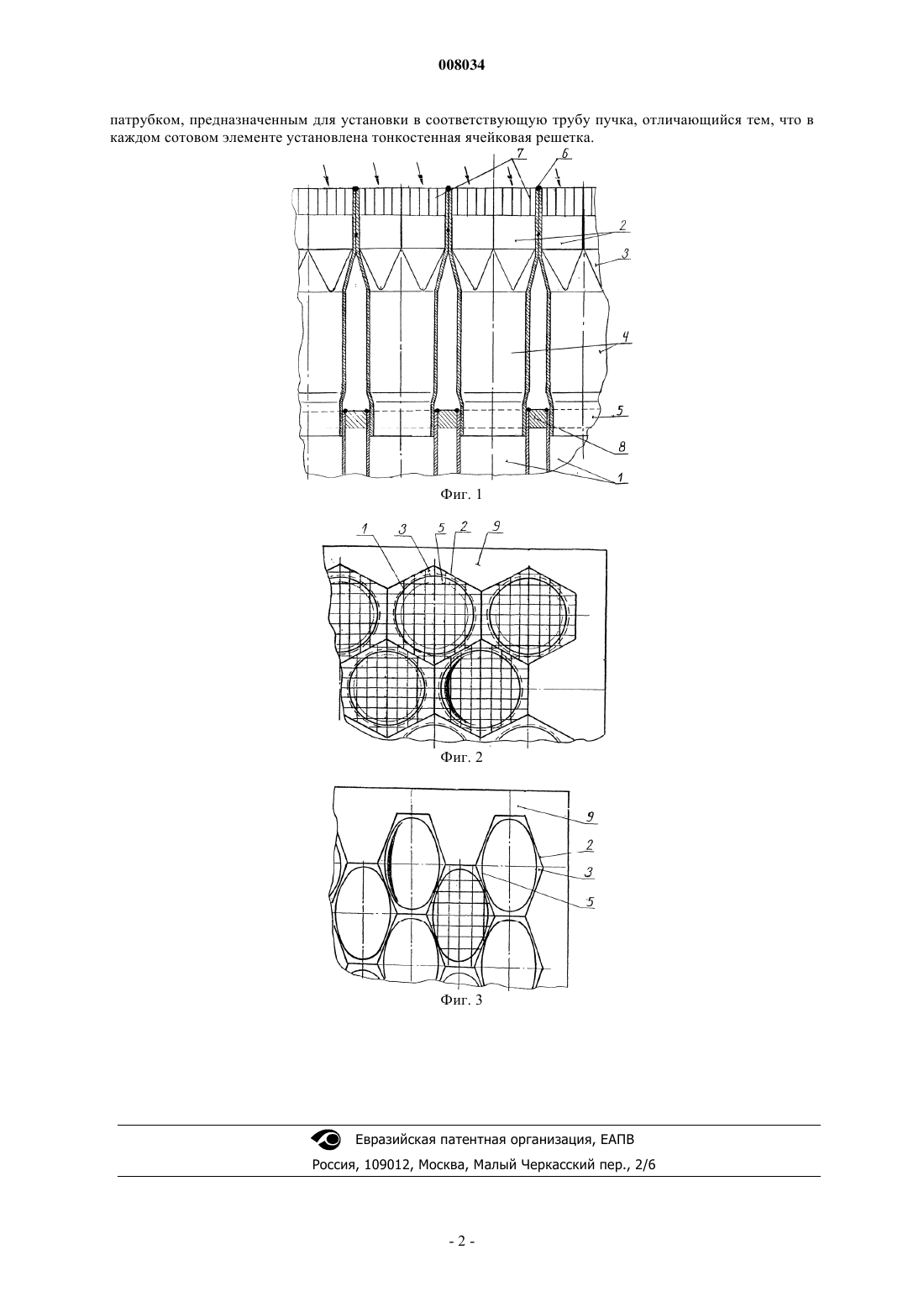

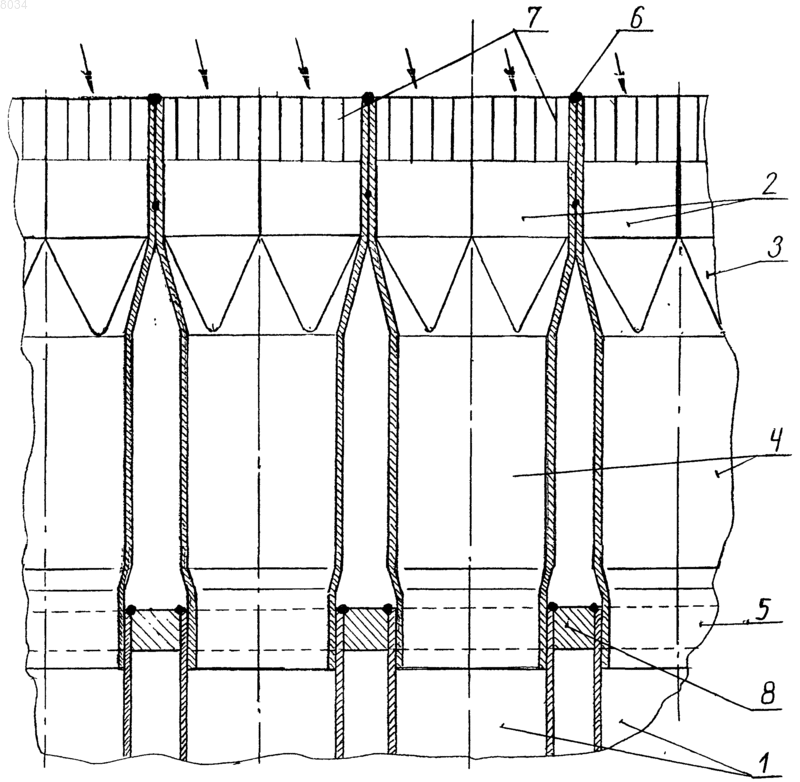

008034 Изобретение относится к области котлостроения и предназначено для защиты от износа при сжигании в котлах углей, содержащих абразивную золу, которая с дымовыми газами проходит внутри вертикальных труб теплообменного пучка, вызывая эрозию стенок и преждевременный выход труб из работы. Известен наиболее близкий к предложенному золозащитный насадок для вертикальных труб теплообменного пучка, содержащий для каждой трубы пучка стабилизационный и стыковочный участки, стабилизационный участок, соосный для каждой трубы пучка, с входным сотовым элементом, стенки которого примыкают к стенкам соседних сотовых элементов, имеющим переходный участок, а стыковочный участок установлен в трубу пучка и имеет идентичную форму с трубой пучка, стенки соседних сотовых имеют групповые крепления (патент РФ 40452 на полезную модель, опуб. 10.09.2004). Недостатком известного устройства является то, что в случае применения труб теплообменного пучка большого диаметра требуются золозащитные насадки с большими габаритами металлоемкостью. Золозащитный насадок при трубах, например, диаметром 57 мм должен иметь длину около 114 мм и 90% золы будут двигаться непосредственно по стенке золозащитного насадка, изнашивая е. Технический результат, достигаемый изобретением, состоит в снижении габаритов и металлоемкости золозащитного насадка. Технический результат достигается за счет того, что в золозащитном насадке для вертикальных труб теплообменного пучка, содержащем входные сотовые элементы по числу труб пучка, смыкающиеся своими боковыми стенками и скрепленные друг с другом в местах смыкания, каждый сотовый элемент соединен посредством переходного участка с соответствующим стабилизационным патрубком, который соосно соединен с соответствующим стыковочным патрубком, предназначенным для установки в соответствующую трубу пучка, согласно изобретению в каждом сотовом элементе установлена тонкостенная ячейковая решетка. На фиг. 1 представлен золозащитный насадок в разрезе с тонкостенными ячейковыми решетками,на фиг. 2 представлен вид сверху золозащитного насадка с сотовыми элементами с ячейковыми элементами для круглых труб теплообменного пучка,на фиг. 3 представлен вид сверху золозащитного насадка с сотовыми элементами с ячейковыми решетками для овальных труб теплообменного пучка. Золозащитный насадок для труб 1 теплообменного пучка содержит сотовые элементы 2, число которых равно числу труб пучка. Стенки сотового элемента 2 представляют собой боковые грани призмы(трех-, четырех-, шестигранной и т.д.) или иного многогранника (например, имеющего в поперечном сечении звезду или иной многоугольник), которые плотно смыкаются друг с другом своими боковыми стенками с образованием сотовой конструкции. Каждый сотовый элемент 2 соединен через переходный участок 3 с соответствующим стабилизационным патрубком 4, который, в свою очередь, соосно соединен с соответствующим стыковочным патрубком 5. Каждый стыковочный патрубок 5 плотно установлен в соответствующую трубу 1 пучка и имеет идентичную форму с трубой пучка, при этом стенки соседних сотовых элементов 2 имеют групповые крепления 6 в местах смыкания. В каждом сотовом элементе 4 установлены тонкостенные ячейковые решетки 7, т.е. решетки, имеющие ячейки, стенки каждой из которых представляют собой боковые грани призмы, предпочтительно четырехугольной. Трубы 1 теплообменного пучка сварены на трубных досках 8 и опираются на каркас через фланцевые поверхности 9. Работа золозащитного насадка осуществляется следующим образом. Поток запыленных газов входит в сотовые элементы 2 на малых, предельно возможных скоростях,примерно, в 2-3 раза меньших, чем в трубах 1 теплообменного пучка. Это позволяет снизить эрозию самого насадка в более чем десять раз, обеспечивая им срок службы не менее срока теплообменных труб 1. В зоне сотовых элементов 4 происходит частичная стабилизация золы вокруг вертикальной оси труб 1. Далее поток плавно ускоряется на переходном участке 3 и окончательно выравнивается в стабилизирующем патрубке 4 около оси трубы 1. Здесь зола собрана потоком газов к оси трубы 1 и, практически не касаясь стенок стабилизирующего патрубка 4, перетекает в теплообменные трубы 1 соосно. С установленными тонкостенными ячейковыми решетками 7 происходит быстрая соосная стабилизация отдельных струек золы с минимальной е концентрацией на стенках ячеек, что обеспечивает их минимальный износ и позволяет использовать насадок меньшей длины, что снижает его вес и габариты. При необходимости ремонта с заменой золозащитного насадка или трубы 1 теплообменного пучка заменяют тонкостенные ячейковые решетки 7. Таким образом, снижаются габариты и металлоемкость золозащитного насадка. ФОРМУЛА ИЗОБРЕТЕНИЯ Золозащитный насадок для вертикальных труб теплообменного пучка, содержащий входные сотовые элементы по числу труб пучка, смыкающиеся своими боковыми стенками и скрепленные друг с другом в местах смыкания, каждый сотовый элемент соединен посредством переходного участка с соответствующим стабилизационным патрубком, который соосно соединен с соответствующим стыковочным-1 008034 патрубком, предназначенным для установки в соответствующую трубу пучка, отличающийся тем, что в каждом сотовом элементе установлена тонкостенная ячейковая решетка.
