Защитная упаковка для драгоценного камня, например бриллианта, жемчужины, монеты, почтовой марки и т.п. ценных объектов

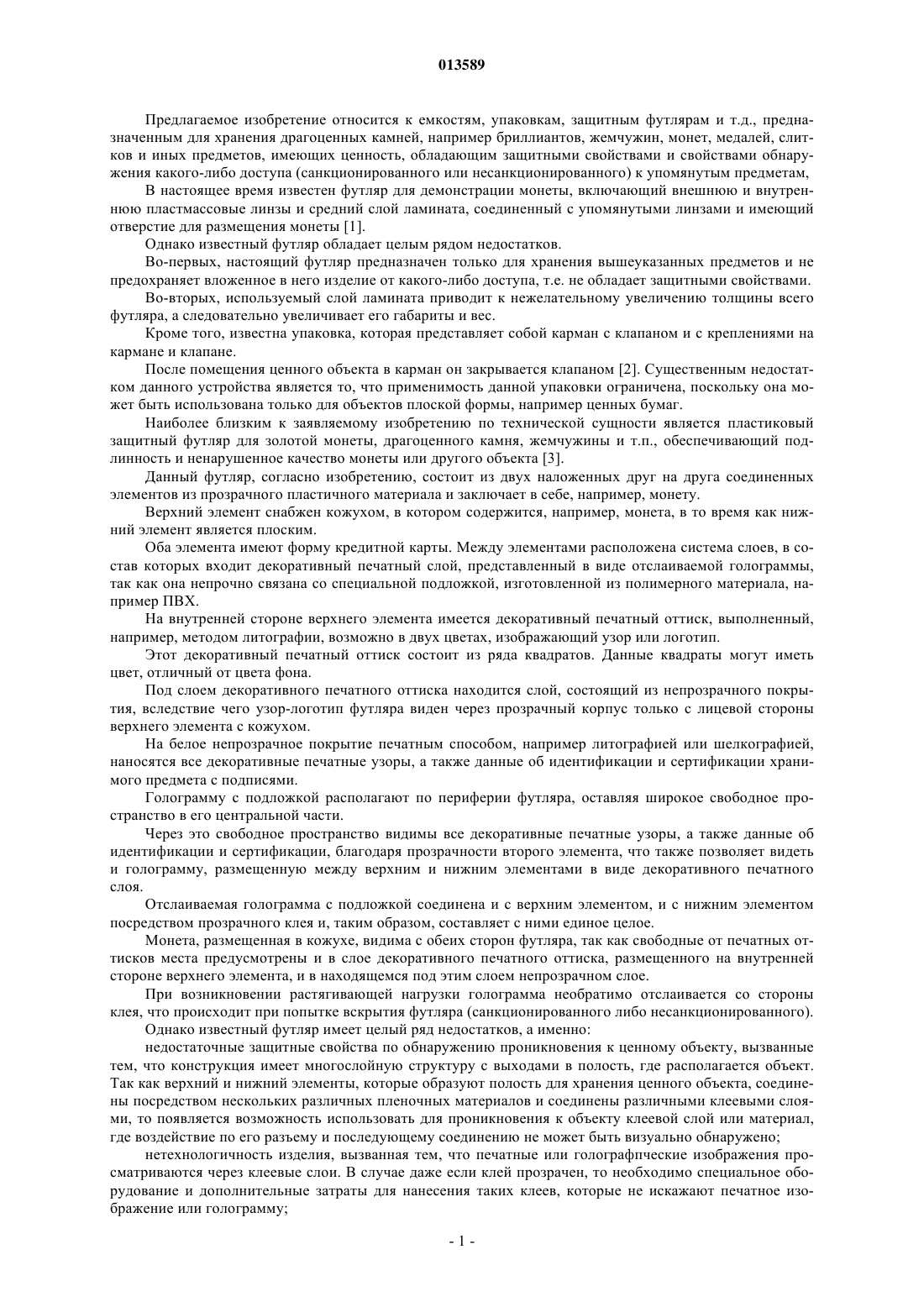

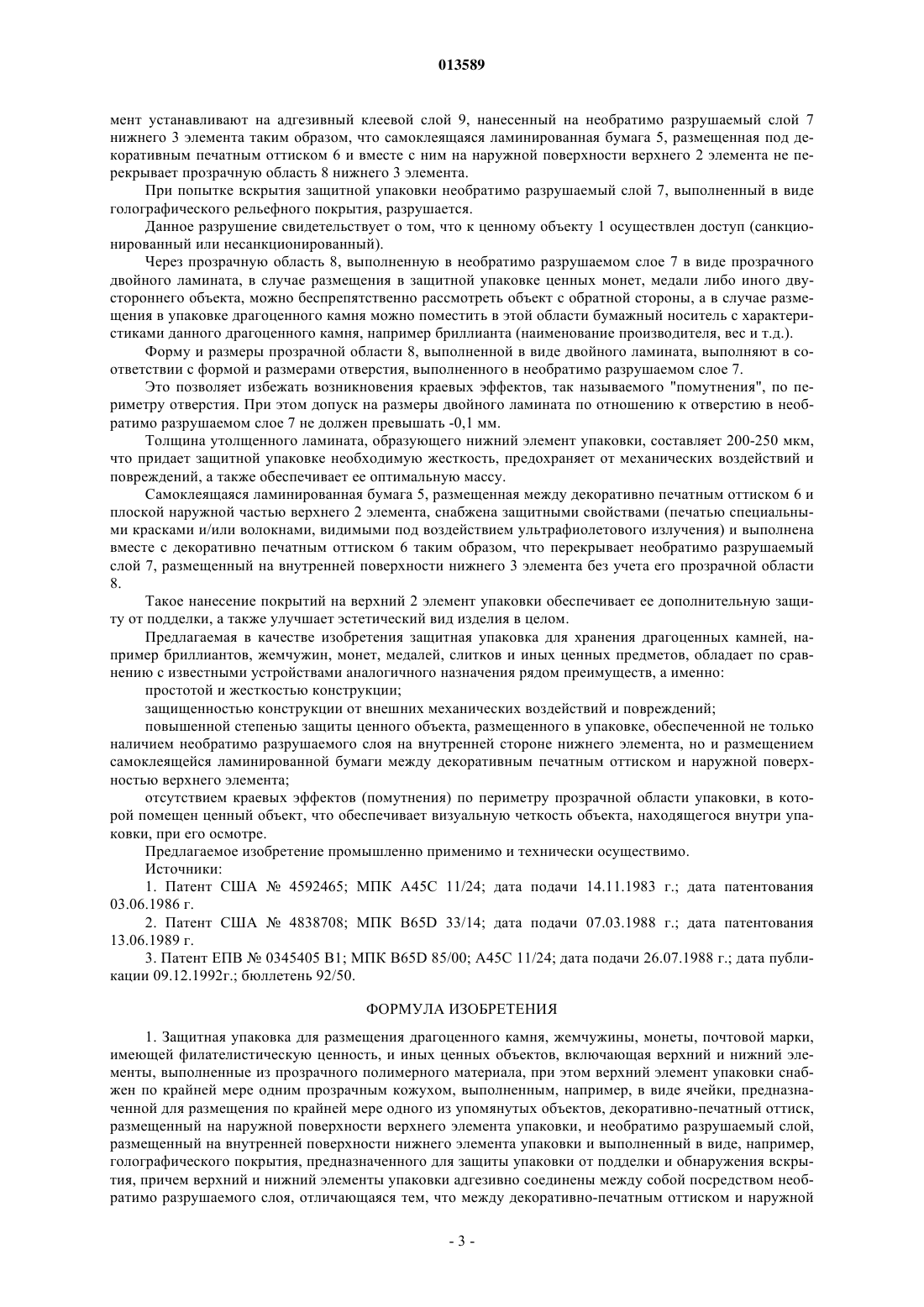

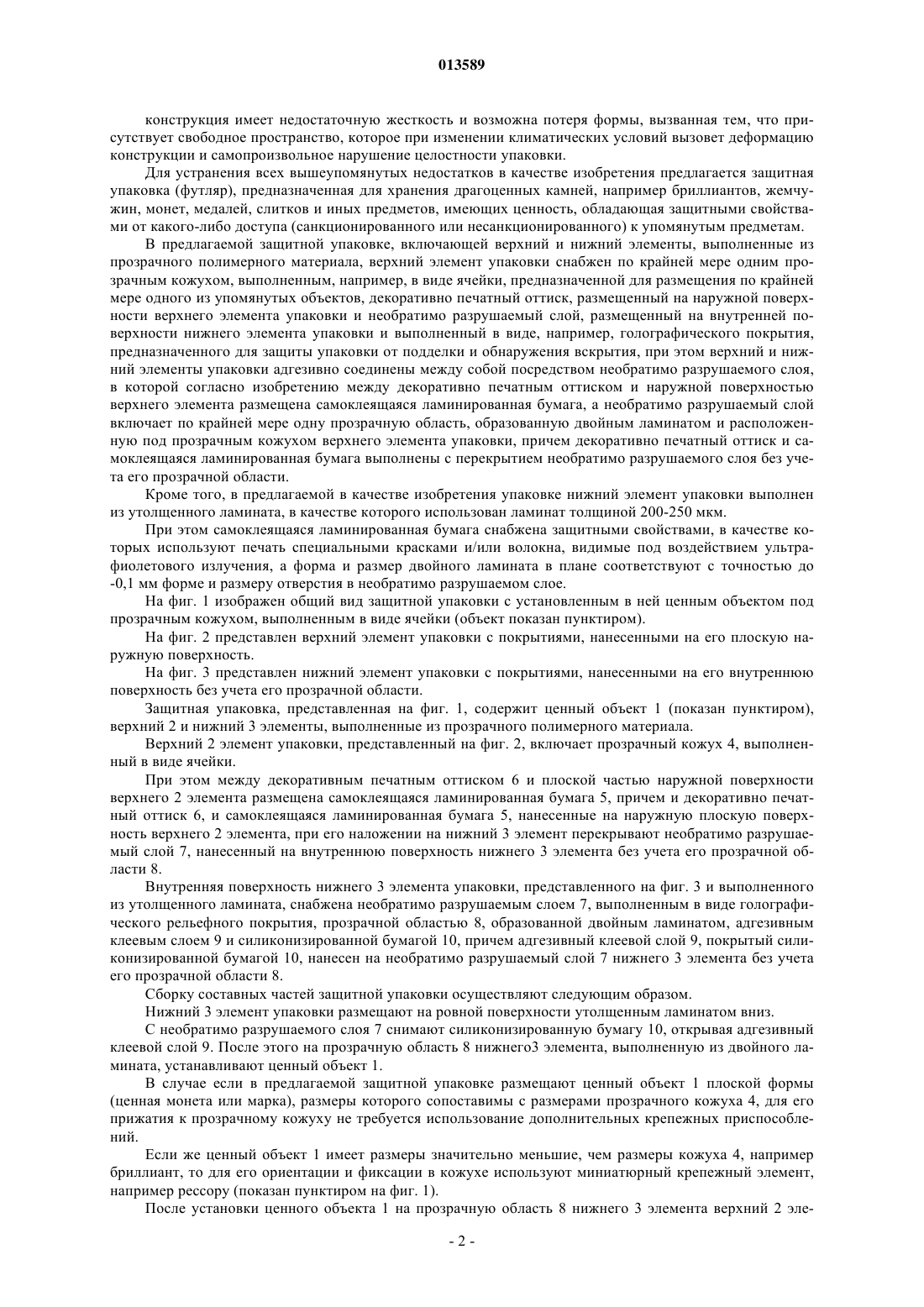

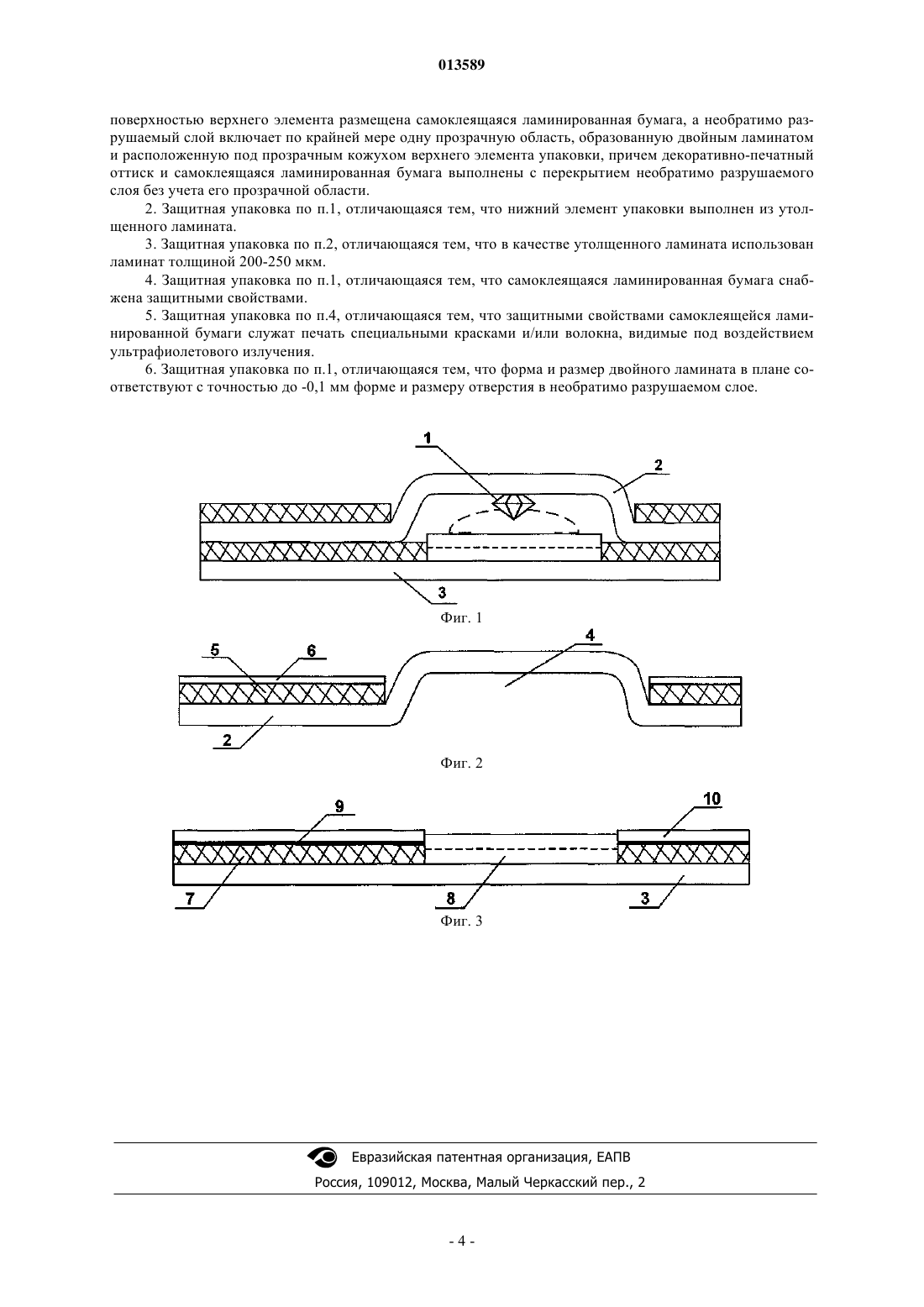

013589 Предлагаемое изобретение относится к емкостям, упаковкам, защитным футлярам и т.д., предназначенным для хранения драгоценных камней, например бриллиантов, жемчужин, монет, медалей, слитков и иных предметов, имеющих ценность, обладающим защитными свойствами и свойствами обнаружения какого-либо доступа (санкционированного или несанкционированного) к упомянутым предметам,В настоящее время известен футляр для демонстрации монеты, включающий внешнюю и внутреннюю пластмассовые линзы и средний слой ламината, соединенный с упомянутыми линзами и имеющий отверстие для размещения монеты [1]. Однако известный футляр обладает целым рядом недостатков. Во-первых, настоящий футляр предназначен только для хранения вышеуказанных предметов и не предохраняет вложенное в него изделие от какого-либо доступа, т.е. не обладает защитными свойствами. Во-вторых, используемый слой ламината приводит к нежелательному увеличению толщины всего футляра, а следовательно увеличивает его габариты и вес. Кроме того, известна упаковка, которая представляет собой карман с клапаном и с креплениями на кармане и клапане. После помещения ценного объекта в карман он закрывается клапаном [2]. Существенным недостатком данного устройства является то, что применимость данной упаковки ограничена, поскольку она может быть использована только для объектов плоской формы, например ценных бумаг. Наиболее близким к заявляемому изобретению по технической сущности является пластиковый защитный футляр для золотой монеты, драгоценного камня, жемчужины и т.п., обеспечивающий подлинность и ненарушенное качество монеты или другого объекта [3]. Данный футляр, согласно изобретению, состоит из двух наложенных друг на друга соединенных элементов из прозрачного пластичного материала и заключает в себе, например, монету. Верхний элемент снабжен кожухом, в котором содержится, например, монета, в то время как нижний элемент является плоским. Оба элемента имеют форму кредитной карты. Между элементами расположена система слоев, в состав которых входит декоративный печатный слой, представленный в виде отслаиваемой голограммы,так как она непрочно связана со специальной подложкой, изготовленной из полимерного материала, например ПВХ. На внутренней стороне верхнего элемента имеется декоративный печатный оттиск, выполненный,например, методом литографии, возможно в двух цветах, изображающий узор или логотип. Этот декоративный печатный оттиск состоит из ряда квадратов. Данные квадраты могут иметь цвет, отличный от цвета фона. Под слоем декоративного печатного оттиска находится слой, состоящий из непрозрачного покрытия, вследствие чего узор-логотип футляра виден через прозрачный корпус только с лицевой стороны верхнего элемента с кожухом. На белое непрозрачное покрытие печатным способом, например литографией или шелкографией,наносятся все декоративные печатные узоры, а также данные об идентификации и сертификации хранимого предмета с подписями. Голограмму с подложкой располагают по периферии футляра, оставляя широкое свободное пространство в его центральной части. Через это свободное пространство видимы все декоративные печатные узоры, а также данные об идентификации и сертификации, благодаря прозрачности второго элемента, что также позволяет видеть и голограмму, размещенную между верхним и нижним элементами в виде декоративного печатного слоя. Отслаиваемая голограмма с подложкой соединена и с верхним элементом, и с нижним элементом посредством прозрачного клея и, таким образом, составляет с ними единое целое. Монета, размещенная в кожухе, видима с обеих сторон футляра, так как свободные от печатных оттисков места предусмотрены и в слое декоративного печатного оттиска, размещенного на внутренней стороне верхнего элемента, и в находящемся под этим слоем непрозрачном слое. При возникновении растягивающей нагрузки голограмма необратимо отслаивается со стороны клея, что происходит при попытке вскрытия футляра (санкционированного либо несанкционированного). Однако известный футляр имеет целый ряд недостатков, а именно: недостаточные защитные свойства по обнаружению проникновения к ценному объекту, вызванные тем, что конструкция имеет многослойную структуру с выходами в полость, где располагается объект. Так как верхний и нижний элементы, которые образуют полость для хранения ценного объекта, соединены посредством нескольких различных пленочных материалов и соединены различными клеевыми слоями, то появляется возможность использовать для проникновения к объекту клеевой слой или материал,где воздействие по его разъему и последующему соединению не может быть визуально обнаружено; нетехнологичность изделия, вызванная тем, что печатные или голографпческие изображения просматриваются через клеевые слои. В случае даже если клей прозрачен, то необходимо специальное оборудование и дополнительные затраты для нанесения таких клеев, которые не искажают печатное изображение или голограмму;-1 013589 конструкция имеет недостаточную жесткость и возможна потеря формы, вызванная тем, что присутствует свободное пространство, которое при изменении климатических условий вызовет деформацию конструкции и самопроизвольное нарушение целостности упаковки. Для устранения всех вышеупомянутых недостатков в качестве изобретения предлагается защитная упаковка (футляр), предназначенная для хранения драгоценных камней, например бриллиантов, жемчужин, монет, медалей, слитков и иных предметов, имеющих ценность, обладающая защитными свойствами от какого-либо доступа (санкционированного или несанкционированного) к упомянутым предметам. В предлагаемой защитной упаковке, включающей верхний и нижний элементы, выполненные из прозрачного полимерного материала, верхний элемент упаковки снабжен по крайней мере одним прозрачным кожухом, выполненным, например, в виде ячейки, предназначенной для размещения по крайней мере одного из упомянутых объектов, декоративно печатный оттиск, размещенный на наружной поверхности верхнего элемента упаковки и необратимо разрушаемый слой, размещенный на внутренней поверхности нижнего элемента упаковки и выполненный в виде, например, голографического покрытия,предназначенного для защиты упаковки от подделки и обнаружения вскрытия, при этом верхний и нижний элементы упаковки адгезивно соединены между собой посредством необратимо разрушаемого слоя,в которой согласно изобретению между декоративно печатным оттиском и наружной поверхностью верхнего элемента размещена самоклеящаяся ламинированная бумага, а необратимо разрушаемый слой включает по крайней мере одну прозрачную область, образованную двойным ламинатом и расположенную под прозрачным кожухом верхнего элемента упаковки, причем декоративно печатный оттиск и самоклеящаяся ламинированная бумага выполнены с перекрытием необратимо разрушаемого слоя без учета его прозрачной области. Кроме того, в предлагаемой в качестве изобретения упаковке нижний элемент упаковки выполнен из утолщенного ламината, в качестве которого использован ламинат толщиной 200-250 мкм. При этом самоклеящаяся ламинированная бумага снабжена защитными свойствами, в качестве которых используют печать специальными красками и/или волокна, видимые под воздействием ультрафиолетового излучения, а форма и размер двойного ламината в плане соответствуют с точностью до-0,1 мм форме и размеру отверстия в необратимо разрушаемом слое. На фиг. 1 изображен общий вид защитной упаковки с установленным в ней ценным объектом под прозрачным кожухом, выполненным в виде ячейки (объект показан пунктиром). На фиг. 2 представлен верхний элемент упаковки с покрытиями, нанесенными на его плоскую наружную поверхность. На фиг. 3 представлен нижний элемент упаковки с покрытиями, нанесенными на его внутреннюю поверхность без учета его прозрачной области. Защитная упаковка, представленная на фиг. 1, содержит ценный объект 1 (показан пунктиром),верхний 2 и нижний 3 элементы, выполненные из прозрачного полимерного материала. Верхний 2 элемент упаковки, представленный на фиг. 2, включает прозрачный кожух 4, выполненный в виде ячейки. При этом между декоративным печатным оттиском 6 и плоской частью наружной поверхности верхнего 2 элемента размещена самоклеящаяся ламинированная бумага 5, причем и декоративно печатный оттиск 6, и самоклеящаяся ламинированная бумага 5, нанесенные на наружную плоскую поверхность верхнего 2 элемента, при его наложении на нижний 3 элемент перекрывают необратимо разрушаемый слой 7, нанесенный на внутреннюю поверхность нижнего 3 элемента без учета его прозрачной области 8. Внутренняя поверхность нижнего 3 элемента упаковки, представленного на фиг. 3 и выполненного из утолщенного ламината, снабжена необратимо разрушаемым слоем 7, выполненным в виде голографического рельефного покрытия, прозрачной областью 8, образованной двойным ламинатом, адгезивным клеевым слоем 9 и силиконизированной бумагой 10, причем адгезивный клеевой слой 9, покрытый силиконизированной бумагой 10, нанесен на необратимо разрушаемый слой 7 нижнего 3 элемента без учета его прозрачной области 8. Сборку составных частей защитной упаковки осуществляют следующим образом. Нижний 3 элемент упаковки размещают на ровной поверхности утолщенным ламинатом вниз. С необратимо разрушаемого слоя 7 снимают силиконизированную бумагу 10, открывая адгезивный клеевой слой 9. После этого на прозрачную область 8 нижнего 3 элемента, выполненную из двойного ламината, устанавливают ценный объект 1. В случае если в предлагаемой защитной упаковке размещают ценный объект 1 плоской формы(ценная монета или марка), размеры которого сопоставимы с размерами прозрачного кожуха 4, для его прижатия к прозрачному кожуху не требуется использование дополнительных крепежных приспособлений. Если же ценный объект 1 имеет размеры значительно меньшие, чем размеры кожуха 4, например бриллиант, то для его ориентации и фиксации в кожухе используют миниатюрный крепежный элемент,например рессору (показан пунктиром на фиг. 1). После установки ценного объекта 1 на прозрачную область 8 нижнего 3 элемента верхний 2 эле-2 013589 мент устанавливают на адгезивный клеевой слой 9, нанесенный на необратимо разрушаемый слой 7 нижнего 3 элемента таким образом, что самоклеящаяся ламинированная бумага 5, размещенная под декоративным печатным оттиском 6 и вместе с ним на наружной поверхности верхнего 2 элемента не перекрывает прозрачную область 8 нижнего 3 элемента. При попытке вскрытия защитной упаковки необратимо разрушаемый слой 7, выполненный в виде голографического рельефного покрытия, разрушается. Данное разрушение свидетельствует о том, что к ценному объекту 1 осуществлен доступ (санкционированный или несанкционированный). Через прозрачную область 8, выполненную в необратимо разрушаемом слое 7 в виде прозрачного двойного ламината, в случае размещения в защитной упаковке ценных монет, медали либо иного двустороннего объекта, можно беспрепятственно рассмотреть объект с обратной стороны, а в случае размещения в упаковке драгоценного камня можно поместить в этой области бумажный носитель с характеристиками данного драгоценного камня, например бриллианта (наименование производителя, вес и т.д.). Форму и размеры прозрачной области 8, выполненной в виде двойного ламината, выполняют в соответствии с формой и размерами отверстия, выполненного в необратимо разрушаемом слое 7. Это позволяет избежать возникновения краевых эффектов, так называемого "помутнения", по периметру отверстия. При этом допуск на размеры двойного ламината по отношению к отверстию в необратимо разрушаемом слое 7 не должен превышать -0,1 мм. Толщина утолщенного ламината, образующего нижний элемент упаковки, составляет 200-250 мкм,что придает защитной упаковке необходимую жесткость, предохраняет от механических воздействий и повреждений, а также обеспечивает ее оптимальную массу. Самоклеящаяся ламинированная бумага 5, размещенная между декоративно печатным оттиском 6 и плоской наружной частью верхнего 2 элемента, снабжена защитными свойствами (печатью специальными красками и/или волокнами, видимыми под воздействием ультрафиолетового излучения) и выполнена вместе с декоративно печатным оттиском 6 таким образом, что перекрывает необратимо разрушаемый слой 7, размещенный на внутренней поверхности нижнего 3 элемента без учета его прозрачной области 8. Такое нанесение покрытий на верхний 2 элемент упаковки обеспечивает ее дополнительную защиту от подделки, а также улучшает эстетический вид изделия в целом. Предлагаемая в качестве изобретения защитная упаковка для хранения драгоценных камней, например бриллиантов, жемчужин, монет, медалей, слитков и иных ценных предметов, обладает по сравнению с известными устройствами аналогичного назначения рядом преимуществ, а именно: простотой и жесткостью конструкции; защищенностью конструкции от внешних механических воздействий и повреждений; повышенной степенью защиты ценного объекта, размещенного в упаковке, обеспеченной не только наличием необратимо разрушаемого слоя на внутренней стороне нижнего элемента, но и размещением самоклеящейся ламинированной бумаги между декоративным печатным оттиском и наружной поверхностью верхнего элемента; отсутствием краевых эффектов (помутнения) по периметру прозрачной области упаковки, в которой помещен ценный объект, что обеспечивает визуальную четкость объекта, находящегося внутри упаковки, при его осмотре. Предлагаемое изобретение промышленно применимо и технически осуществимо. Источники: 1. Патент США 4592465; МПК А 45 С 11/24; дата подачи 14.11.1983 г.; дата патентования 03.06.1986 г. 2. Патент США 4838708; МПК В 65D 33/14; дата подачи 07.03.1988 г.; дата патентования 13.06.1989 г. 3. Патент ЕПВ 0345405 В 1; МПК В 65D 85/00; А 45 С 11/24; дата подачи 26.07.1988 г.; дата публикации 09.12.1992 г.; бюллетень 92/50. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защитная упаковка для размещения драгоценного камня, жемчужины, монеты, почтовой марки,имеющей филателистическую ценность, и иных ценных объектов, включающая верхний и нижний элементы, выполненные из прозрачного полимерного материала, при этом верхний элемент упаковки снабжен по крайней мере одним прозрачным кожухом, выполненным, например, в виде ячейки, предназначенной для размещения по крайней мере одного из упомянутых объектов, декоративно-печатный оттиск,размещенный на наружной поверхности верхнего элемента упаковки, и необратимо разрушаемый слой,размещенный на внутренней поверхности нижнего элемента упаковки и выполненный в виде, например,голографического покрытия, предназначенного для защиты упаковки от подделки и обнаружения вскрытия, причем верхний и нижний элементы упаковки адгезивно соединены между собой посредством необратимо разрушаемого слоя, отличающаяся тем, что между декоративно-печатным оттиском и наружной-3 013589 поверхностью верхнего элемента размещена самоклеящаяся ламинированная бумага, а необратимо разрушаемый слой включает по крайней мере одну прозрачную область, образованную двойным ламинатом и расположенную под прозрачным кожухом верхнего элемента упаковки, причем декоративно-печатный оттиск и самоклеящаяся ламинированная бумага выполнены с перекрытием необратимо разрушаемого слоя без учета его прозрачной области. 2. Защитная упаковка по п.1, отличающаяся тем, что нижний элемент упаковки выполнен из утолщенного ламината. 3. Защитная упаковка по п.2, отличающаяся тем, что в качестве утолщенного ламината использован ламинат толщиной 200-250 мкм. 4. Защитная упаковка по п.1, отличающаяся тем, что самоклеящаяся ламинированная бумага снабжена защитными свойствами. 5. Защитная упаковка по п.4, отличающаяся тем, что защитными свойствами самоклеящейся ламинированной бумаги служат печать специальными красками и/или волокна, видимые под воздействием ультрафиолетового излучения. 6. Защитная упаковка по п.1, отличающаяся тем, что форма и размер двойного ламината в плане соответствуют с точностью до -0,1 мм форме и размеру отверстия в необратимо разрушаемом слое.
