Уплотнение и стиральная машина с таким уплотнением

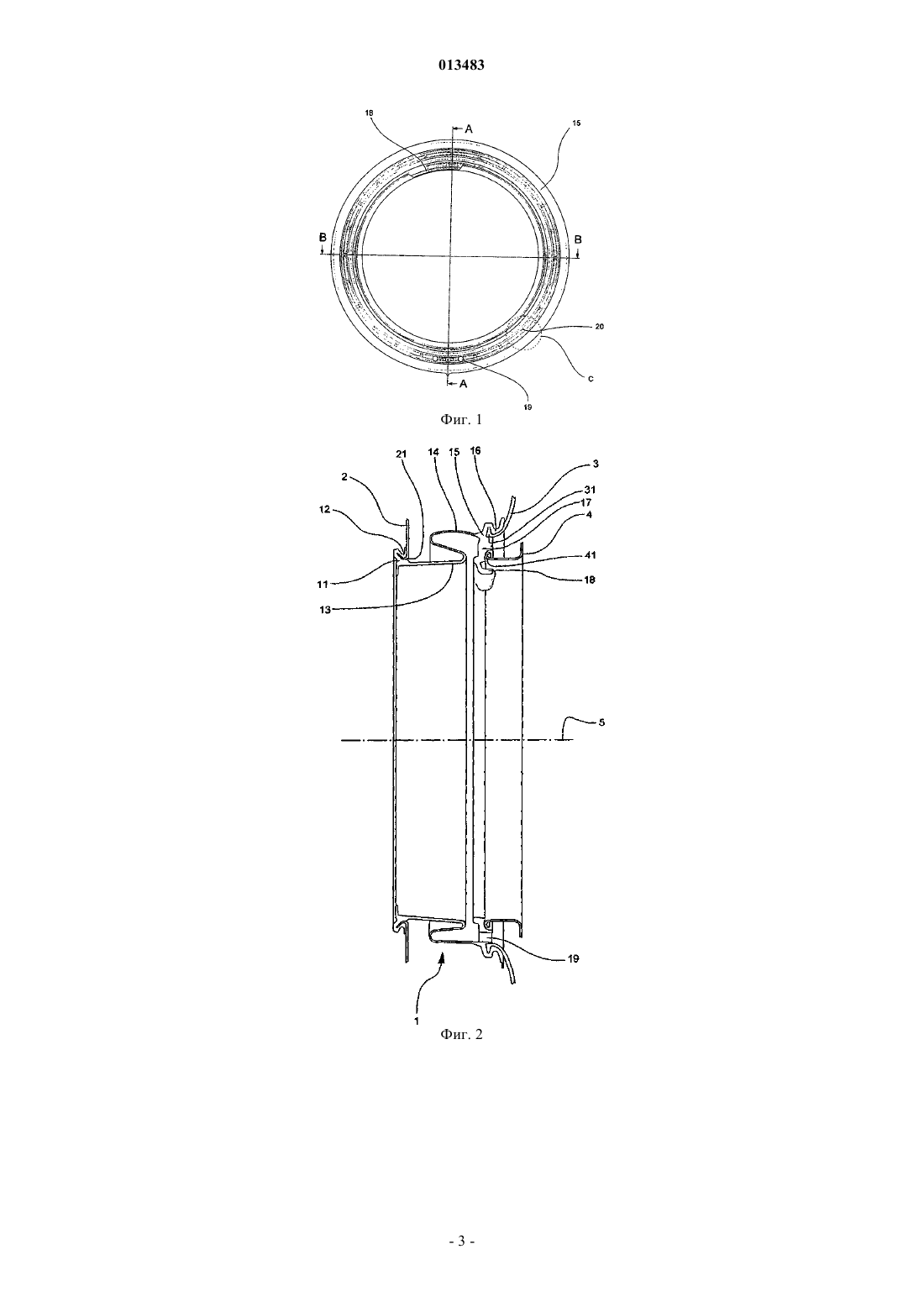

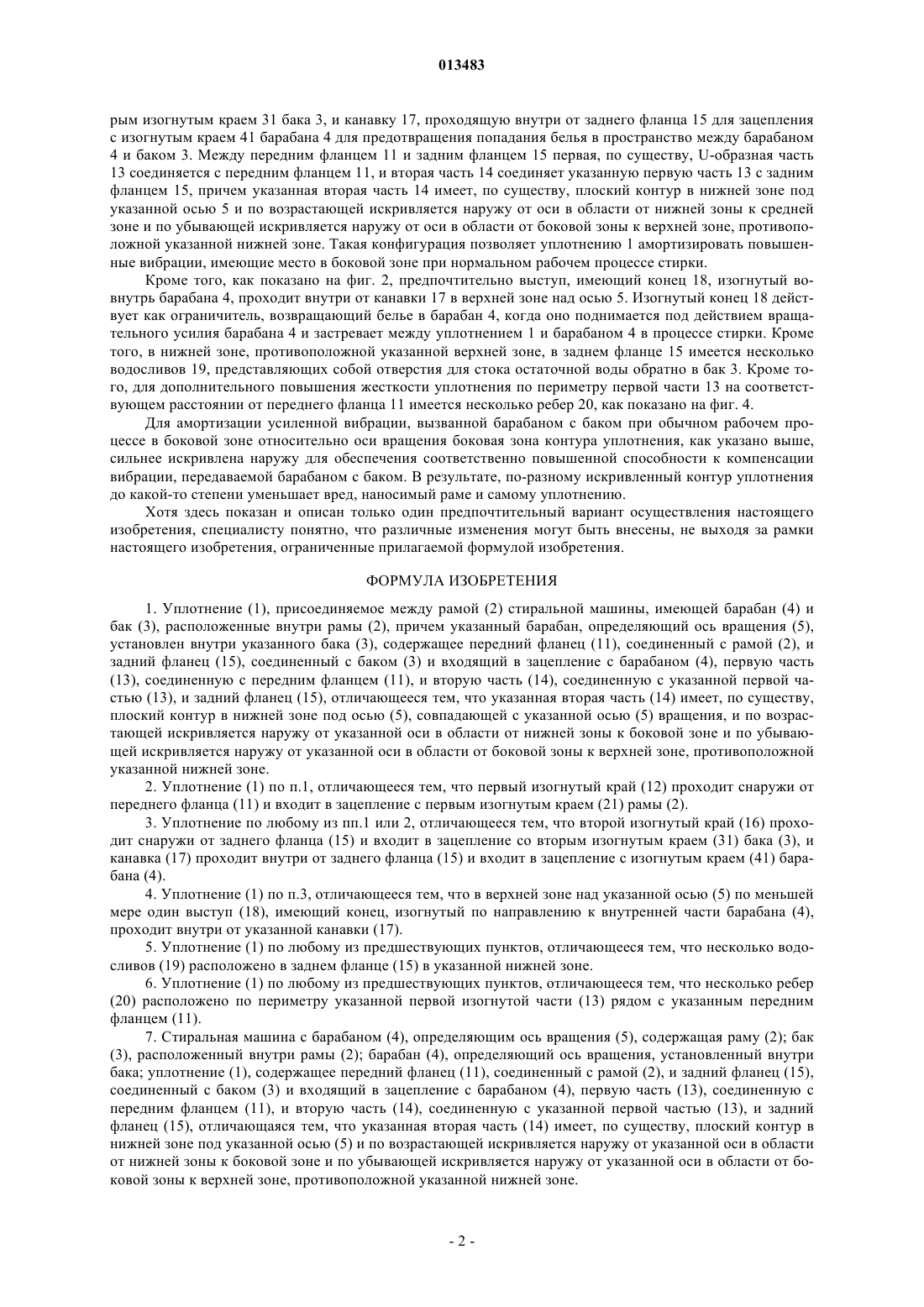

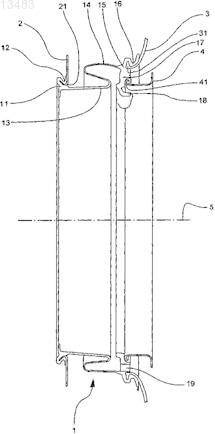

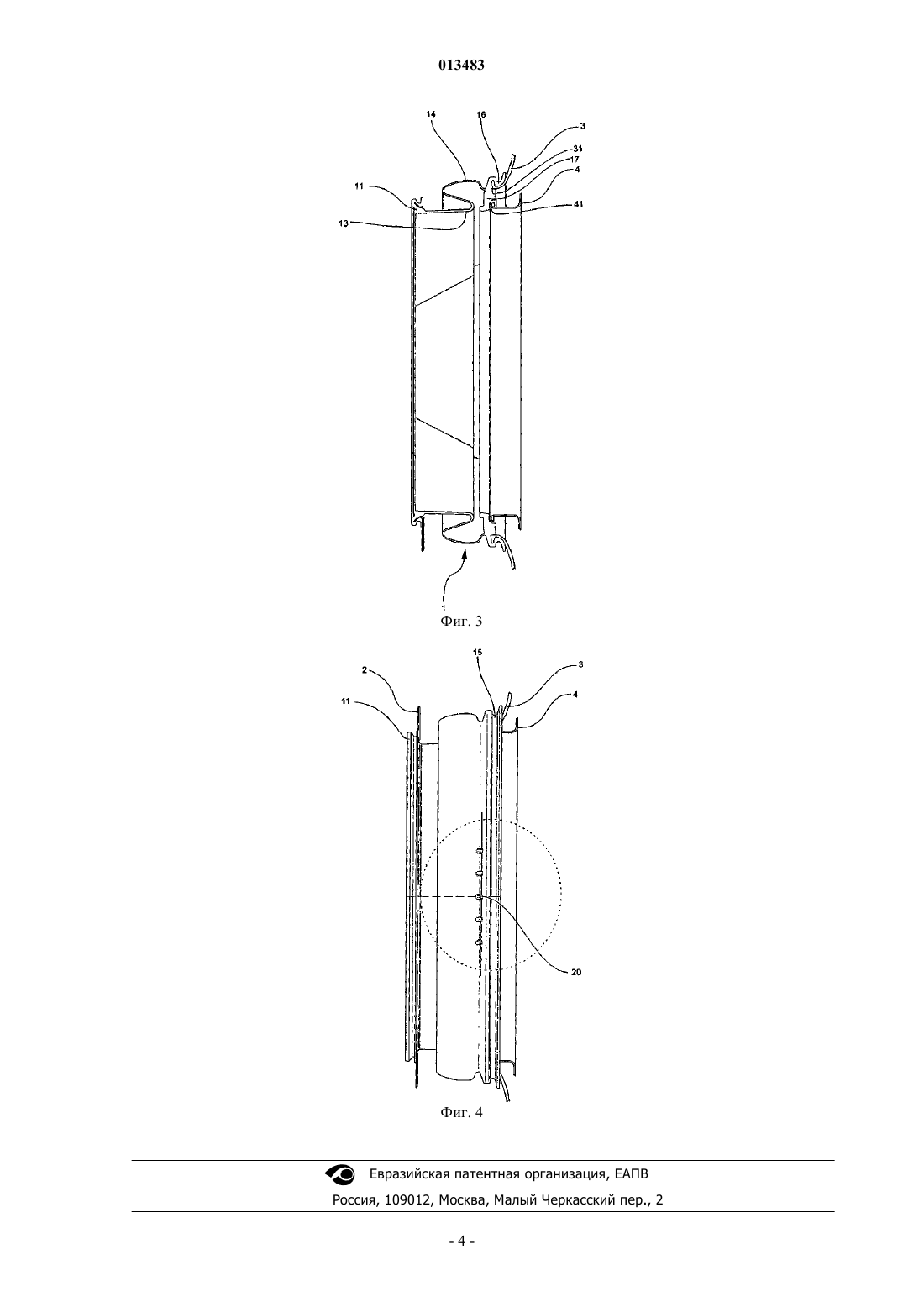

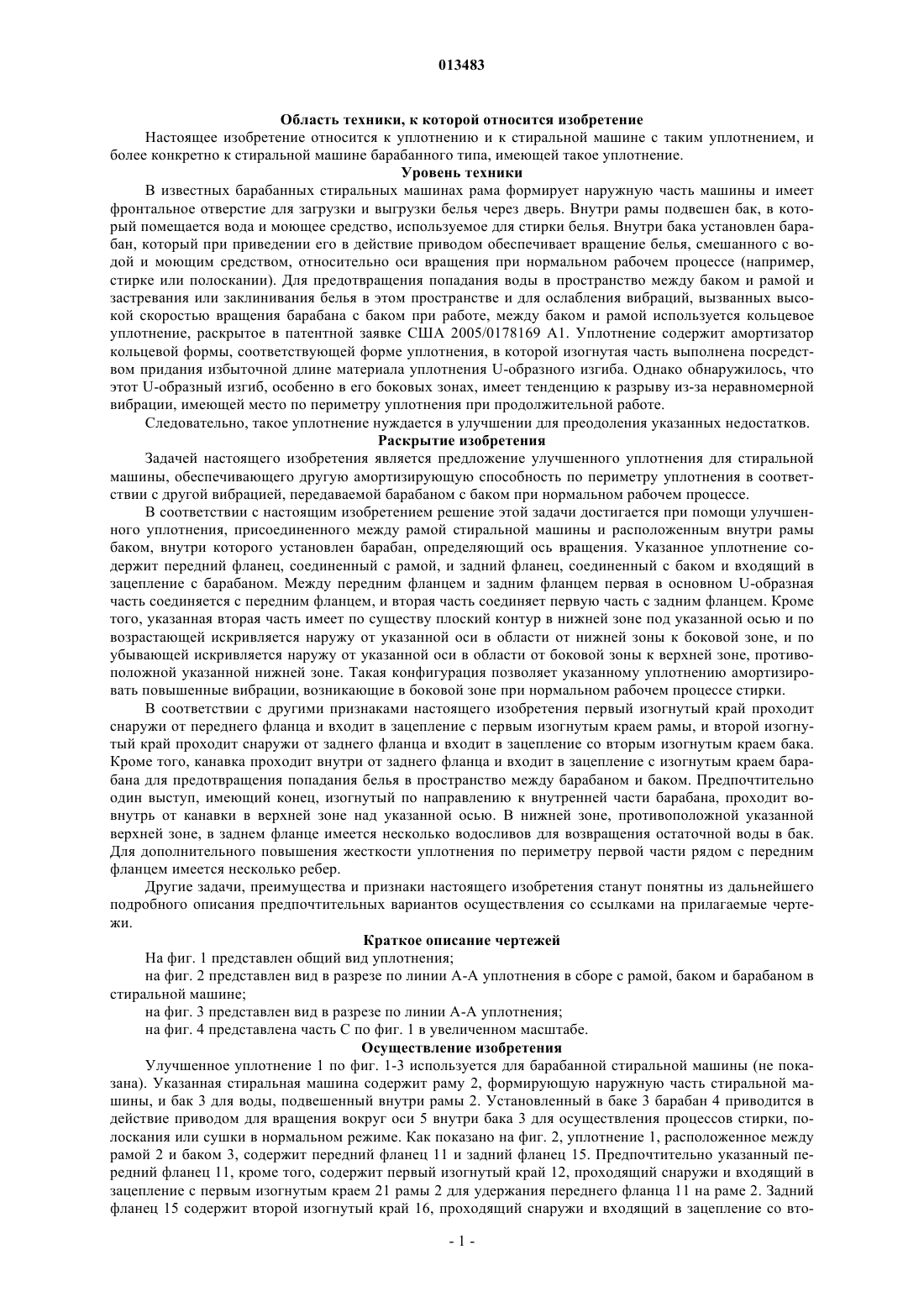

013483 Область техники, к которой относится изобретение Настоящее изобретение относится к уплотнению и к стиральной машине с таким уплотнением, и более конкретно к стиральной машине барабанного типа, имеющей такое уплотнение. Уровень техники В известных барабанных стиральных машинах рама формирует наружную часть машины и имеет фронтальное отверстие для загрузки и выгрузки белья через дверь. Внутри рамы подвешен бак, в который помещается вода и моющее средство, используемое для стирки белья. Внутри бака установлен барабан, который при приведении его в действие приводом обеспечивает вращение белья, смешанного с водой и моющим средством, относительно оси вращения при нормальном рабочем процессе (например,стирке или полоскании). Для предотвращения попадания воды в пространство между баком и рамой и застревания или заклинивания белья в этом пространстве и для ослабления вибраций, вызванных высокой скоростью вращения барабана с баком при работе, между баком и рамой используется кольцевое уплотнение, раскрытое в патентной заявке США 2005/0178169 А 1. Уплотнение содержит амортизатор кольцевой формы, соответствующей форме уплотнения, в которой изогнутая часть выполнена посредством придания избыточной длине материала уплотнения U-образного изгиба. Однако обнаружилось, что этот U-образный изгиб, особенно в его боковых зонах, имеет тенденцию к разрыву из-за неравномерной вибрации, имеющей место по периметру уплотнения при продолжительной работе. Следовательно, такое уплотнение нуждается в улучшении для преодоления указанных недостатков. Раскрытие изобретения Задачей настоящего изобретения является предложение улучшенного уплотнения для стиральной машины, обеспечивающего другую амортизирующую способность по периметру уплотнения в соответствии с другой вибрацией, передаваемой барабаном с баком при нормальном рабочем процессе. В соответствии с настоящим изобретением решение этой задачи достигается при помощи улучшенного уплотнения, присоединенного между рамой стиральной машины и расположенным внутри рамы баком, внутри которого установлен барабан, определяющий ось вращения. Указанное уплотнение содержит передний фланец, соединенный с рамой, и задний фланец, соединенный с баком и входящий в зацепление с барабаном. Между передним фланцем и задним фланцем первая в основном U-образная часть соединяется с передним фланцем, и вторая часть соединяет первую часть с задним фланцем. Кроме того, указанная вторая часть имеет по существу плоский контур в нижней зоне под указанной осью и по возрастающей искривляется наружу от указанной оси в области от нижней зоны к боковой зоне, и по убывающей искривляется наружу от указанной оси в области от боковой зоны к верхней зоне, противоположной указанной нижней зоне. Такая конфигурация позволяет указанному уплотнению амортизировать повышенные вибрации, возникающие в боковой зоне при нормальном рабочем процессе стирки. В соответствии с другими признаками настоящего изобретения первый изогнутый край проходит снаружи от переднего фланца и входит в зацепление с первым изогнутым краем рамы, и второй изогнутый край проходит снаружи от заднего фланца и входит в зацепление со вторым изогнутым краем бака. Кроме того, канавка проходит внутри от заднего фланца и входит в зацепление с изогнутым краем барабана для предотвращения попадания белья в пространство между барабаном и баком. Предпочтительно один выступ, имеющий конец, изогнутый по направлению к внутренней части барабана, проходит вовнутрь от канавки в верхней зоне над указанной осью. В нижней зоне, противоположной указанной верхней зоне, в заднем фланце имеется несколько водосливов для возвращения остаточной воды в бак. Для дополнительного повышения жесткости уплотнения по периметру первой части рядом с передним фланцем имеется несколько ребер. Другие задачи, преимущества и признаки настоящего изобретения станут понятны из дальнейшего подробного описания предпочтительных вариантов осуществления со ссылками на прилагаемые чертежи. Краткое описание чертежей На фиг. 1 представлен общий вид уплотнения; на фиг. 2 представлен вид в разрезе по линии А-А уплотнения в сборе с рамой, баком и барабаном в стиральной машине; на фиг. 3 представлен вид в разрезе по линии А-А уплотнения; на фиг. 4 представлена часть С по фиг. 1 в увеличенном масштабе. Осуществление изобретения Улучшенное уплотнение 1 по фиг. 1-3 используется для барабанной стиральной машины (не показана). Указанная стиральная машина содержит раму 2, формирующую наружную часть стиральной машины, и бак 3 для воды, подвешенный внутри рамы 2. Установленный в баке 3 барабан 4 приводится в действие приводом для вращения вокруг оси 5 внутри бака 3 для осуществления процессов стирки, полоскания или сушки в нормальном режиме. Как показано на фиг. 2, уплотнение 1, расположенное между рамой 2 и баком 3, содержит передний фланец 11 и задний фланец 15. Предпочтительно указанный передний фланец 11, кроме того, содержит первый изогнутый край 12, проходящий снаружи и входящий в зацепление с первым изогнутым краем 21 рамы 2 для удержания переднего фланца 11 на раме 2. Задний фланец 15 содержит второй изогнутый край 16, проходящий снаружи и входящий в зацепление со вто-1 013483 рым изогнутым краем 31 бака 3, и канавку 17, проходящую внутри от заднего фланца 15 для зацепления с изогнутым краем 41 барабана 4 для предотвращения попадания белья в пространство между барабаном 4 и баком 3. Между передним фланцем 11 и задним фланцем 15 первая, по существу, U-образная часть 13 соединяется с передним фланцем 11, и вторая часть 14 соединяет указанную первую часть 13 с задним фланцем 15, причем указанная вторая часть 14 имеет, по существу, плоский контур в нижней зоне под указанной осью 5 и по возрастающей искривляется наружу от оси в области от нижней зоны к средней зоне и по убывающей искривляется наружу от оси в области от боковой зоны к верхней зоне, противоположной указанной нижней зоне. Такая конфигурация позволяет уплотнению 1 амортизировать повышенные вибрации, имеющие место в боковой зоне при нормальном рабочем процессе стирки. Кроме того, как показано на фиг. 2, предпочтительно выступ, имеющий конец 18, изогнутый вовнутрь барабана 4, проходит внутри от канавки 17 в верхней зоне над осью 5. Изогнутый конец 18 действует как ограничитель, возвращающий белье в барабан 4, когда оно поднимается под действием вращательного усилия барабана 4 и застревает между уплотнением 1 и барабаном 4 в процессе стирки. Кроме того, в нижней зоне, противоположной указанной верхней зоне, в заднем фланце 15 имеется несколько водосливов 19, представляющих собой отверстия для стока остаточной воды обратно в бак 3. Кроме того, для дополнительного повышения жесткости уплотнения по периметру первой части 13 на соответствующем расстоянии от переднего фланца 11 имеется несколько ребер 20, как показано на фиг. 4. Для амортизации усиленной вибрации, вызванной барабаном с баком при обычном рабочем процессе в боковой зоне относительно оси вращения боковая зона контура уплотнения, как указано выше,сильнее искривлена наружу для обеспечения соответственно повышенной способности к компенсации вибрации, передаваемой барабаном с баком. В результате, по-разному искривленный контур уплотнения до какой-то степени уменьшает вред, наносимый раме и самому уплотнению. Хотя здесь показан и описан только один предпочтительный вариант осуществления настоящего изобретения, специалисту понятно, что различные изменения могут быть внесены, не выходя за рамки настоящего изобретения, ограниченные прилагаемой формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Уплотнение (1), присоединяемое между рамой (2) стиральной машины, имеющей барабан (4) и бак (3), расположенные внутри рамы (2), причем указанный барабан, определяющий ось вращения (5),установлен внутри указанного бака (3), содержащее передний фланец (11), соединенный с рамой (2), и задний фланец (15), соединенный с баком (3) и входящий в зацепление с барабаном (4), первую часть(13), соединенную с передним фланцем (11), и вторую часть (14), соединенную с указанной первой частью (13), и задний фланец (15), отличающееся тем, что указанная вторая часть (14) имеет, по существу,плоский контур в нижней зоне под осью (5), совпадающей с указанной осью (5) вращения, и по возрастающей искривляется наружу от указанной оси в области от нижней зоны к боковой зоне и по убывающей искривляется наружу от указанной оси в области от боковой зоны к верхней зоне, противоположной указанной нижней зоне. 2. Уплотнение (1) по п.1, отличающееся тем, что первый изогнутый край (12) проходит снаружи от переднего фланца (11) и входит в зацепление с первым изогнутым краем (21) рамы (2). 3. Уплотнение по любому из пп.1 или 2, отличающееся тем, что второй изогнутый край (16) проходит снаружи от заднего фланца (15) и входит в зацепление со вторым изогнутым краем (31) бака (3), и канавка (17) проходит внутри от заднего фланца (15) и входит в зацепление с изогнутым краем (41) барабана (4). 4. Уплотнение (1) по п.3, отличающееся тем, что в верхней зоне над указанной осью (5) по меньшей мере один выступ (18), имеющий конец, изогнутый по направлению к внутренней части барабана (4),проходит внутри от указанной канавки (17). 5. Уплотнение (1) по любому из предшествующих пунктов, отличающееся тем, что несколько водосливов (19) расположено в заднем фланце (15) в указанной нижней зоне. 6. Уплотнение (1) по любому из предшествующих пунктов, отличающееся тем, что несколько ребер(20) расположено по периметру указанной первой изогнутой части (13) рядом с указанным передним фланцем (11). 7. Стиральная машина с барабаном (4), определяющим ось вращения (5), содержащая раму (2); бак(3), расположенный внутри рамы (2); барабан (4), определяющий ось вращения, установленный внутри бака; уплотнение (1), содержащее передний фланец (11), соединенный с рамой (2), и задний фланец (15),соединенный с баком (3) и входящий в зацепление с барабаном (4), первую часть (13), соединенную с передним фланцем (11), и вторую часть (14), соединенную с указанной первой частью (13), и задний фланец (15), отличающаяся тем, что указанная вторая часть (14) имеет, по существу, плоский контур в нижней зоне под указанной осью (5) и по возрастающей искривляется наружу от указанной оси в области от нижней зоны к боковой зоне и по убывающей искривляется наружу от указанной оси в области от боковой зоны к верхней зоне, противоположной указанной нижней зоне.
