Опорная рама для настенного монтажа электрического устройства

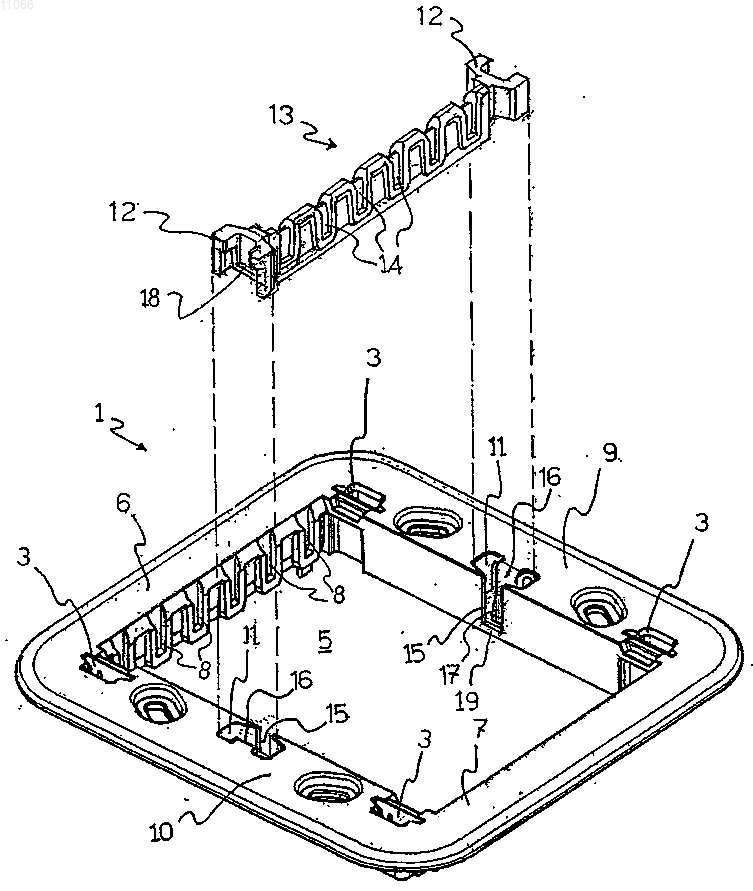

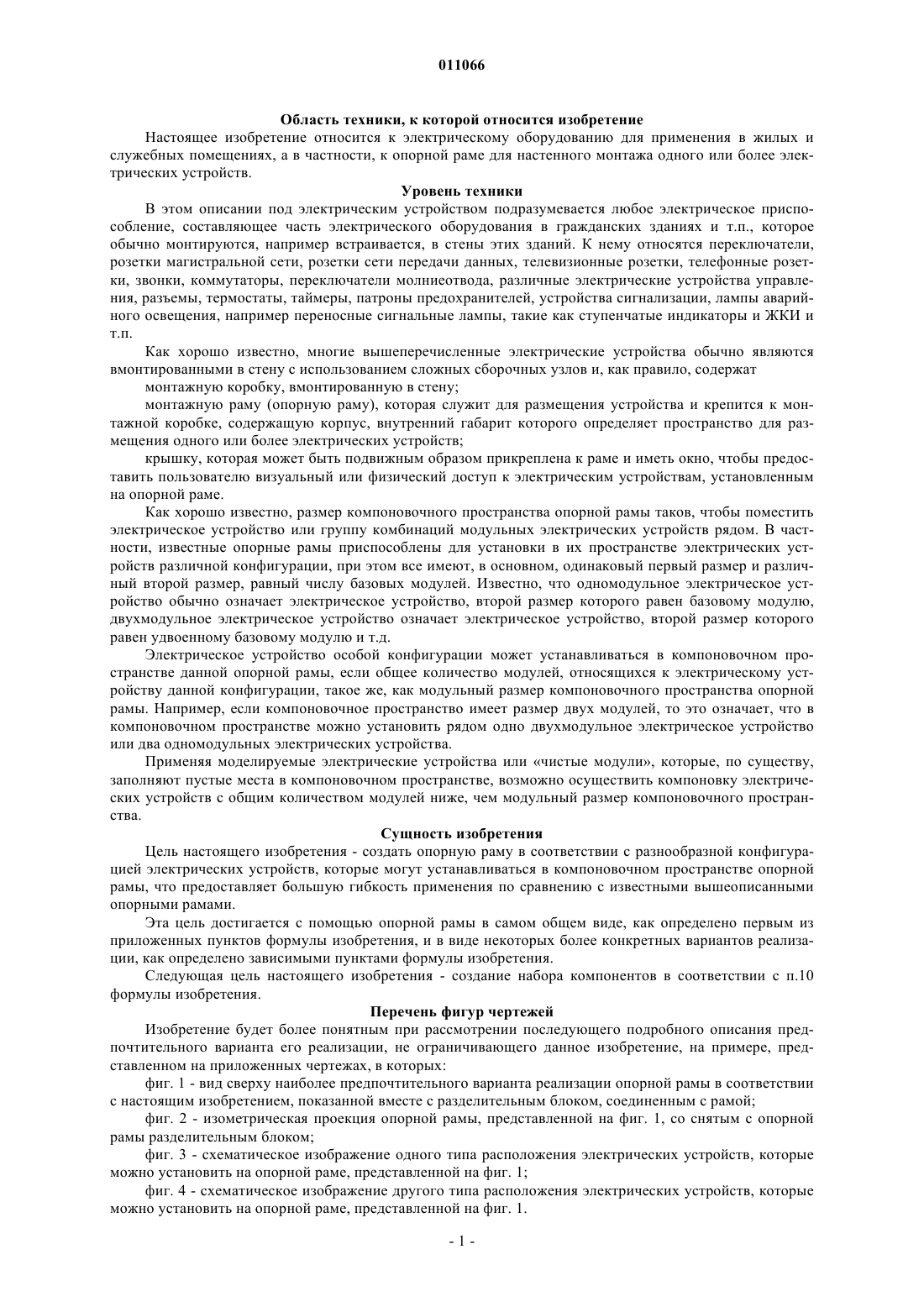

011066 Область техники, к которой относится изобретение Настоящее изобретение относится к электрическому оборудованию для применения в жилых и служебных помещениях, а в частности, к опорной раме для настенного монтажа одного или более электрических устройств. Уровень техники В этом описании под электрическим устройством подразумевается любое электрическое приспособление, составляющее часть электрического оборудования в гражданских зданиях и т.п., которое обычно монтируются, например встраивается, в стены этих зданий. К нему относятся переключатели,розетки магистральной сети, розетки сети передачи данных, телевизионные розетки, телефонные розетки, звонки, коммутаторы, переключатели молниеотвода, различные электрические устройства управления, разъемы, термостаты, таймеры, патроны предохранителей, устройства сигнализации, лампы аварийного освещения, например переносные сигнальные лампы, такие как ступенчатые индикаторы и ЖКИ и т.п. Как хорошо известно, многие вышеперечисленные электрические устройства обычно являются вмонтированными в стену с использованием сложных сборочных узлов и, как правило, содержат монтажную коробку, вмонтированную в стену; монтажную раму (опорную раму), которая служит для размещения устройства и крепится к монтажной коробке, содержащую корпус, внутренний габарит которого определяет пространство для размещения одного или более электрических устройств; крышку, которая может быть подвижным образом прикреплена к раме и иметь окно, чтобы предоставить пользователю визуальный или физический доступ к электрическим устройствам, установленным на опорной раме. Как хорошо известно, размер компоновочного пространства опорной рамы таков, чтобы поместить электрическое устройство или группу комбинаций модульных электрических устройств рядом. В частности, известные опорные рамы приспособлены для установки в их пространстве электрических устройств различной конфигурации, при этом все имеют, в основном, одинаковый первый размер и различный второй размер, равный числу базовых модулей. Известно, что одномодульное электрическое устройство обычно означает электрическое устройство, второй размер которого равен базовому модулю,двухмодульное электрическое устройство означает электрическое устройство, второй размер которого равен удвоенному базовому модулю и т.д. Электрическое устройство особой конфигурации может устанавливаться в компоновочном пространстве данной опорной рамы, если общее количество модулей, относящихся к электрическому устройству данной конфигурации, такое же, как модульный размер компоновочного пространства опорной рамы. Например, если компоновочное пространство имеет размер двух модулей, то это означает, что в компоновочном пространстве можно установить рядом одно двухмодульное электрическое устройство или два одномодульных электрических устройства. Применяя моделируемые электрические устройства или чистые модули, которые, по существу,заполняют пустые места в компоновочном пространстве, возможно осуществить компоновку электрических устройств с общим количеством модулей ниже, чем модульный размер компоновочного пространства. Сущность изобретения Цель настоящего изобретения - создать опорную раму в соответствии с разнообразной конфигурацией электрических устройств, которые могут устанавливаться в компоновочном пространстве опорной рамы, что предоставляет большую гибкость применения по сравнению с известными вышеописанными опорными рамами. Эта цель достигается с помощью опорной рамы в самом общем виде, как определено первым из приложенных пунктов формулы изобретения, и в виде некоторых более конкретных вариантов реализации, как определено зависимыми пунктами формулы изобретения. Следующая цель настоящего изобретения - создание набора компонентов в соответствии с п.10 формулы изобретения. Перечень фигур чертежей Изобретение будет более понятным при рассмотрении последующего подробного описания предпочтительного варианта его реализации, не ограничивающего данное изобретение, на примере, представленном на приложенных чертежах, в которых: фиг. 1 - вид сверху наиболее предпочтительного варианта реализации опорной рамы в соответствии с настоящим изобретением, показанной вместе с разделительным блоком, соединенным с рамой; фиг. 2 - изометрическая проекция опорной рамы, представленной на фиг. 1, со снятым с опорной рамы разделительным блоком; фиг. 3 - схематическое изображение одного типа расположения электрических устройств, которые можно установить на опорной раме, представленной на фиг. 1; фиг. 4 - схематическое изображение другого типа расположения электрических устройств, которые можно установить на опорной раме, представленной на фиг. 1.-1 011066 На чертежах одинаковые компоненты обозначены одними и теми же ссылочными номерами. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 изображен вид сверху наиболее предпочтительного варианта реализации опорной рамы в соответствии с настоящим изобретением, обозначенной цифрой 1. Опорная рама 1 содержит средства для крепления к стене, например два парных отверстия 2 в корпусе рамы, прорезанные под соответствующие винты для крепления опорной рамы 1 к встроенной в стену монтажной коробке. Опорная рама 1 также содержит средства соединения рамы 1 с крышкой, не показанной на чертежах. В примере, представленном на чертежах, эти средства соединения выполнены в виде (это только в качестве примера) четырех соединительных канавок 3, в которые входят фиксаторы крышки. Специалисту понятно, что назначение подобной крышки состоит в том, чтобы осуществлять основную защиту электрического оборудования, например, от пыли и предотвращать опасность любого доступа к электропроводным частям электрического устройства, например, посредством острых предметов. Кроме того, другое важное назначение крышки заключается в том, чтобы замаскировать видимые дефекты, образовавшиеся, например, за счет пустот в стене, а также за счет монтажной коробки и корпуса,функциональные качества которых совершенно не совместимы с эстетическими требованиями. Корпус 4 опорной рамы 1 предпочтительно изготавливать из изоляционного материала, главным образом, в виде окружности. Более предпочтительно, чтобы этот корпус имел бы, например, хотя необязательно, форму прямоугольника с закругленными углами. Исключительно в качестве примера обрамляющий корпус 4 рамы 1 показан в форме прямоугольника. Обрамляющий корпус 4 опорной рамы 1 заключает в себе установочное окно 5, которое формирует компоновочное пространство для размещения одного или более электрических устройств, не показанных на фиг. 1. Установочное окно 5 определяется парой обращенных друг к другу монтажных панелей 6 и 7,формирующих часть обрамляющего корпуса 4 опорной рамы 1. Каждая из этих монтажных панелей содержит множество крепежных элементов 8, которые располагаются с внутренней стороны этих панелей 6 и 7 в сторону установочного окна 5. На фиг. 1 только некоторые из этих крепежных элементов обозначены ссылочным номером 8. Также установочное окно 5 определяется парой обращенных друг к другу соединительных панелей 9 и 10, формирующих часть корпуса рамы и соединенных соответствующими концами с панелями 6 и 7. Крепежные элементы 8, расположенные на монтажных панелях 6 и 7, предназначены для соединения с соответствующими стыкующимися соединительными элементами, расположенными на двух противоположных сторонах электрического устройства, которое следует соединить с опорной рамой 1. Предпочтительно, чтобы крепежные элементы 8 монтажных панелей 6 и 7 обеспечивали зажим при креплении электрических устройств к опорной раме 1. Более предпочтительно, чтобы эти крепежные элементы 8 имели отверстия или прорези, чтобы в них входили и фиксировались соответствующие соединительные контакты с противоположной стороны электрических устройств для крепления к опорной раме 1. В соединительных панелях 9 и 10 корпуса 4 опорной рамы 1 находятся углубления 11 для осуществления контакта и закрепления с соответствующими сопряженными деталями (12), в основном, расположенными на концевых секциях разделителя (13), который может подвижным образом соединяться с опорной рамой 1 с целью разделения установочного окна 5 на несколько окон меньшего размера (подокон). В конкретном примере на фиг. 1 разделитель 13 разбивает установочное окно 5 опорной рамы на два окна практически одного размера. В наиболее предпочтительном варианте реализации разделитель 13 выполнен из высокопрочного технического полимера, такого как, например, хотя необязательно, армированный стекловолокном нейлон. Предпочтительно, чтобы разделитель 13 имел форму пластины, вытянутой вдоль ее основной направляющей оси. В том случае, когда разделитель 13 соединен с опорной рамой 1, эта основная направляющая ось практически параллельна монтажным панелям 6 и 7 и перпендикулярна соединительным панелям 9 и 10 опорной рамы 1. Предпочтительно, чтобы разделитель 13 имел две определенной формы поверхности, обращенные к монтажным панелям 6 и 7 соответственно и включающие в себя крепежные элементы 14, идентичные крепежным элементам 8 на монтажных панелях 6 и 7 корпуса 4 опорной рамы. На практике в предпочтительном варианте реализации, если крепежные элементы монтажных панелей 6 и 7 имеют прорези 8 для принятия контактов, установленных на электрических устройствах, то разделитель 13 также имеет крепежные элементы 14 в виде отверстий, которые практически идентичны соответствующим прорезям на монтажных панелях 6 и 7 опорной рамы 1 и согласуются с ними. Фиг. 2 представляет изометрическую проекцию опорной рамы 1, в которой разделитель 13 показан снятым с опорной рамы 1. Предпочтительно такое крепление, чтобы разделитель 13 был прикреплен к опорной раме 1 с помощью защелкивания. Как показано на чертежах в примере, соединительные элементы 11, расположенные на опорной раме 1, предполагаются в виде соединительных каналов 11, имеющих С- или U-образный профиль, и вырезом 15 в стенке канала, вытянутым, по меньшей мере, частично вдоль основной оси соединительного канала 11 так, чтобы обеспечить контакт соединительного канала 11 с установочным окном 5 опорной-2 011066 рамы 1. Соединительные элементы 12 разделителя 13 включают в себя С- или U-образные концевые секции разделителя 13, каждая из которых может легко входить в соответствующий канал 11, пока не достигнет положения закрепления путем защелкивания. В таком защелкнутом положении разделитель 13 проходит в вырез 15 соединительного канала 11. Чтобы получить соединение между разделителем 13 и опорной рамой 1 с помощью защелкивания, в соединительных каналах 11 с внутренней стороны имеется упругое ушко 16, одним концом соединенное с корпусом опорной рамы 1, а противоположным концом - с выступом 17, служащим для соединения в защелкнутом положении с углублением 18, расположенным на концевой С- или U-образной секции 12 разделителя. Как показано на фиг. 2, наиболее предпочтительным вариантом является присоединение разделителя 13 к опорной раме 1 путем ввода концевых секций 12 делителя 13 со стороны передней части опорной рамы 1 в соединительные каналы 11 рамы, пока они не достигнут защелкивания. Также желательно, чтобы опорная рама содержала ограничители 19, предотвращающие переход за пределы положения, в котором происходит закрепление с помощью защелкивания. В примере, представленном на чертежах, эти ограничители содержат загородку 19, которая преграждает связь между соединительной канавкой 15 и установочным окном 5, чтобы установить разделитель 13 впритык, когда последний крепится к опорной раме 1. На практике эти ограничители эффективно используются для предохранения электрических устройств от опасного падения внутри коробки. На основании вышеприведенного описания есть возможность оценить, какими средствами, по сравнению с известными опорными рамами, опорная рама 1 в соответствии с настоящим изобретением предлагает более высокую гибкость применения с точки зрения расположения электрических устройств,которые могут быть размещены в пределах установочного окна 5. Например, как схематически представлено на фиг. 3, когда разделитель 13 соединен с опорной рамой 1, то возможно поместить не только электрические устройства 20, 21 и 22 рядом в линию, но также и расположить их в различных рядах. В частности, на фиг. 3 разделитель образует два отдельных подокна в пределах установочного окна 5. В этом примере в нижнем подокне размещены два электрических устройства 21 и 22, представляющие собой одномодульный переключатель 21 и двухмодульный переключатель 22 соответственно. В верхнем подокне размещены два одномодульных устройства 21 и 21, представляющие собой в данном примере два переключателя, и также размещены одномодульный занимающий свободное место элемент 20 или чистый модуль. Следует учитывать, что всегда есть возможность применять более чем один разделитель 13, чтобы разделить установочное окно 5 опорной рамы 1 на более чем два подокна. В примере на фиг. 4 разделитель 13 удален из опорной рамы 1 и установочное окно 5 может, например, принять единственное устройство 23, которое полностью занимает пространство установочного окна 5. В конкретном показанном примере электрическим устройством 23 является блок дисплея, например, образующий часть устройства сенсорного экрана. Другими примерами электрических устройств,которые могут полностью занять установочное окно 5, являются видеотелефоны контроля входа (в помещение), блоки управления теплоснабжением или установками для кондиционирования воздуха и охранной сигнализации. Очевидно, что специалист в данной области техники может предпринять многочисленные модификации и варианты вышеописанной опорной рамы, чтобы удовлетворять возможным или особым требованиям в пределах объема изобретения, который определен приводимой формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Опорная рама (1) для настенного монтажа по меньшей мере одного электрического устройства(20, 21, 22 и 23), содержащая обрамляющий корпус (4) для крепления к стене, заключающий в себе окно(5), которое формирует компоновочное пространство для установки указанного по меньшей мере одного электрического устройства (20, 21, 22 и 23), причем окно (5) образуется за счет пары обращенных друг к другу монтажных панелей (6 и 7) и пары обращенных друг к другу соединительных панелей (9 и 10),прикрепленных своими торцевыми стенками к указанным монтажным панелям (6 и 7), а монтажные панели (6 и 7) содержат крепежные элементы (8) для установки указанного по меньшей мере одного электрического устройства (20, 21, 22 и 23); характеризующаяся тем, что эти соединительные панели (9 и 10) содержат соединительные элементы (11), применяемые для сочленения с соответствующими стыкующимися соединительными компонентами (12), в основном, установленными на концевых секциях разделителя (13), который может быть подвижным образом соединен с указанной рамой (1) для того, чтобы разделить указанное окно на подокна. 2. Опорная рама по п.1, характеризующаяся тем, что указанный разделитель (13) вытянут вдоль основной направляющей оси и может соединяться с рамой (1) таким образом, что указанная направляющая ось практически параллельна монтажным панелям (6 и 7) и практически перпендикулярна соединительным панелям (9 и 10).-3 011066 3. Опорная рама (1) по п.1, характеризующаяся тем, что разделитель (13) имеет две противоположные поверхности определенной формы, обращенные к первой (6) и второй (7) панели соответственно из указанной пары монтажных панелей (6 и 7), причем поверхности определенной формы содержат крепежные элементы (14), идентичные крепежным элементам (8), находящимся на монтажных панелях(6 и 7). 4. Опорная рама (1) по п.3, характеризующаяся тем, что указанные крепежные элементы (14) имеют отверстия для приема контактов, установленных на обратной стороне указанного по меньшей мере одного электрического устройства (20, 21, 22 и 23). 5. Опорная рама (1) по п.1, характеризующаяся тем, что указанный разделитель (13) может быть соединен с указанной опорной рамой (1) с помощью защелкивания. 6. Опорная рама (1) по п.1, характеризующаяся тем, что указанный разделитель (13) служит для разделения указанного окна (5) на два подокна равного размера. 7. Опорная рама (1) по п.1, характеризующаяся тем, что соединительные элементы (11), расположенные на опорной раме (1), содержат соединительные каналы (11), имеющие, в основном, С- или Uобразный профиль, причем каждый из указанных каналов (11) имеет вырез (15), находящийся, по меньшей мере, частично вдоль оси канала (11) и связанный с указанным окном (5); соединительные элементы(11) указанного разделителя (13) содержат С- или U-образные концевые секции, причем каждая из концевых секций (13) плавно вставляется в соответствующий соединительный канал (11), пока не достигнет положения, при котором осуществляется крепление с помощью защелкивания. 8. Опорная рама (1) по п.7, характеризующаяся тем, что указанные соединительные каналы (11) имеют с внутренней стороны упругое ушко (16), соединенное с выступом 17, служащим в указанном закрепленном путем защелкивания положении для вхождения в углубление (18) на указанных С- или Uобразных концевых секциях. 9. Опорная рама (1) по п.6, характеризующаяся тем, что указанный разделитель (13) может соединяться с указанной рамой (1) за счет вхождения указанных концевых секций (12) с передней части рамы(1) в соединительные каналы (11), причем опорная рама (1) также содержит ограничители (19), предотвращающие выход из указанного установленного положения. 10. Группа компонентов (1 и 13) для настенного монтажа по меньшей мере одного электрического устройства (20, 21, 22 и 23), содержащая опорную раму (1) по любому из пп.1-9 и разделитель (13), который может быть подвижным образом соединен с рамой (1).
