Смеситель для ванны

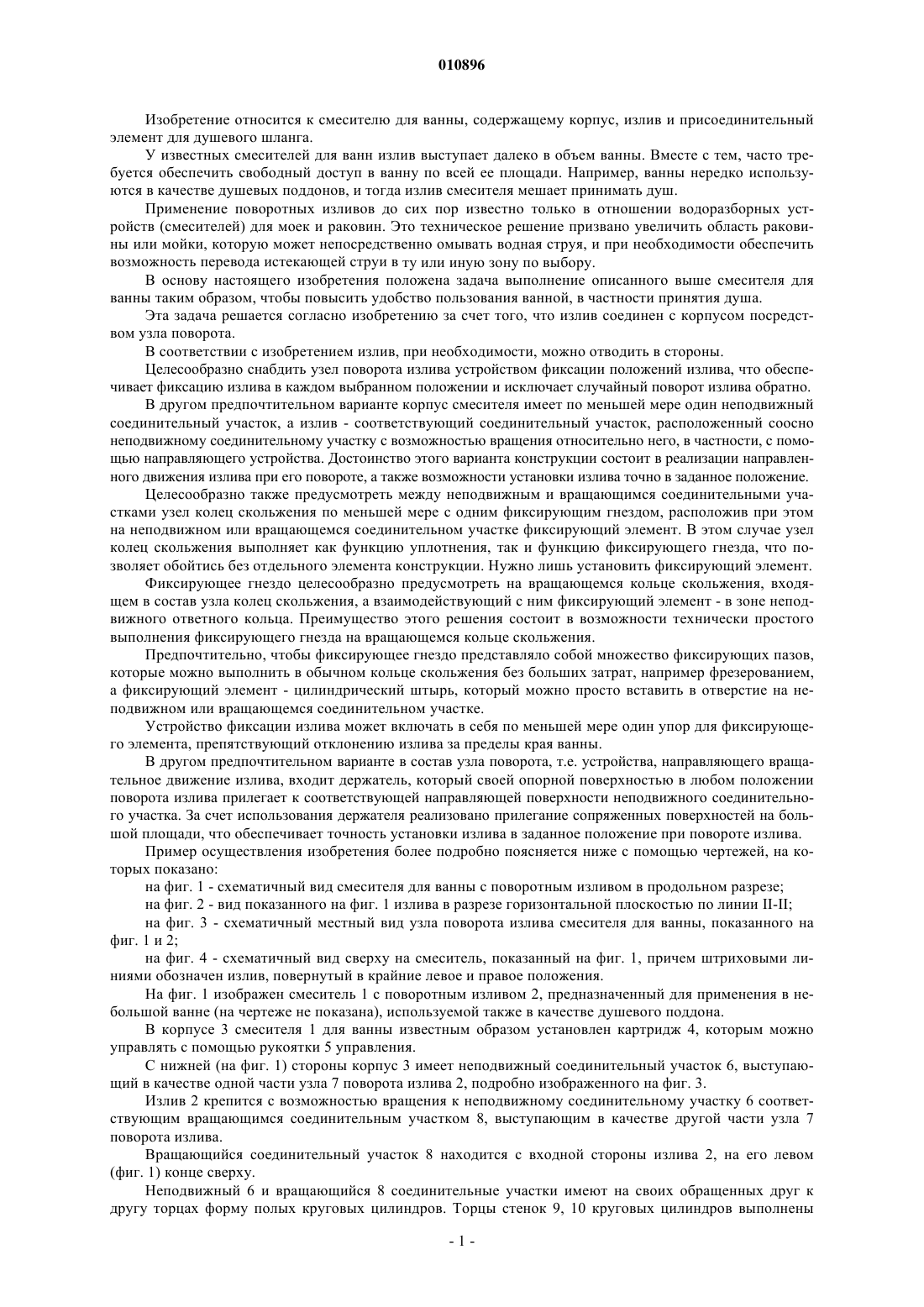

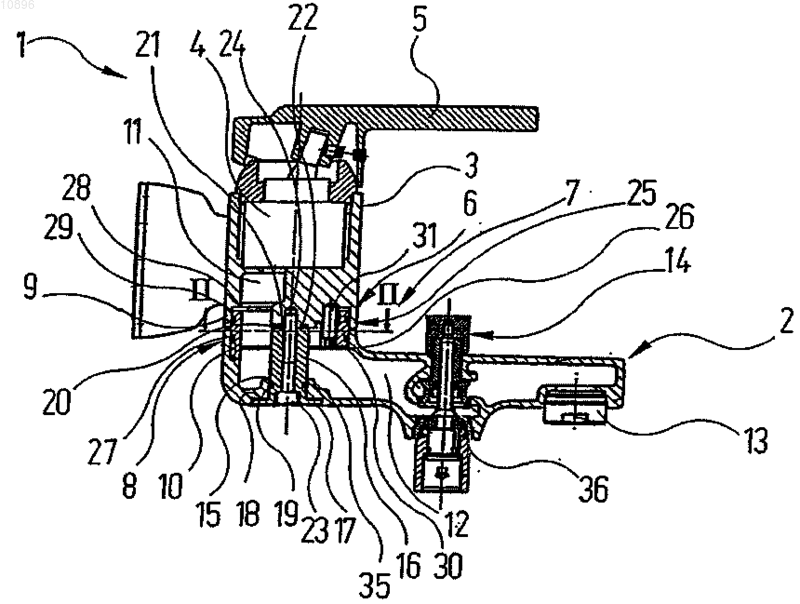

010896 Изобретение относится к смесителю для ванны, содержащему корпус, излив и присоединительный элемент для душевого шланга. У известных смесителей для ванн излив выступает далеко в объем ванны. Вместе с тем, часто требуется обеспечить свободный доступ в ванну по всей ее площади. Например, ванны нередко используются в качестве душевых поддонов, и тогда излив смесителя мешает принимать душ. Применение поворотных изливов до сих пор известно только в отношении водоразборных устройств (смесителей) для моек и раковин. Это техническое решение призвано увеличить область раковины или мойки, которую может непосредственно омывать водная струя, и при необходимости обеспечить возможность перевода истекающей струи в ту или иную зону по выбору. В основу настоящего изобретения положена задача выполнение описанного выше смесителя для ванны таким образом, чтобы повысить удобство пользования ванной, в частности принятия душа. Эта задача решается согласно изобретению за счет того, что излив соединен с корпусом посредством узла поворота. В соответствии с изобретением излив, при необходимости, можно отводить в стороны. Целесообразно снабдить узел поворота излива устройством фиксации положений излива, что обеспечивает фиксацию излива в каждом выбранном положении и исключает случайный поворот излива обратно. В другом предпочтительном варианте корпус смесителя имеет по меньшей мере один неподвижный соединительный участок, а излив - соответствующий соединительный участок, расположенный соосно неподвижному соединительному участку с возможностью вращения относительно него, в частности, с помощью направляющего устройства. Достоинство этого варианта конструкции состоит в реализации направленного движения излива при его повороте, а также возможности установки излива точно в заданное положение. Целесообразно также предусмотреть между неподвижным и вращающимся соединительными участками узел колец скольжения по меньшей мере с одним фиксирующим гнездом, расположив при этом на неподвижном или вращающемся соединительном участке фиксирующий элемент. В этом случае узел колец скольжения выполняет как функцию уплотнения, так и функцию фиксирующего гнезда, что позволяет обойтись без отдельного элемента конструкции. Нужно лишь установить фиксирующий элемент. Фиксирующее гнездо целесообразно предусмотреть на вращающемся кольце скольжения, входящем в состав узла колец скольжения, а взаимодействующий с ним фиксирующий элемент - в зоне неподвижного ответного кольца. Преимущество этого решения состоит в возможности технически простого выполнения фиксирующего гнезда на вращающемся кольце скольжения. Предпочтительно, чтобы фиксирующее гнездо представляло собой множество фиксирующих пазов,которые можно выполнить в обычном кольце скольжения без больших затрат, например фрезерованием,а фиксирующий элемент - цилиндрический штырь, который можно просто вставить в отверстие на неподвижном или вращающемся соединительном участке. Устройство фиксации излива может включать в себя по меньшей мере один упор для фиксирующего элемента, препятствующий отклонению излива за пределы края ванны. В другом предпочтительном варианте в состав узла поворота, т.е. устройства, направляющего вращательное движение излива, входит держатель, который своей опорной поверхностью в любом положении поворота излива прилегает к соответствующей направляющей поверхности неподвижного соединительного участка. За счет использования держателя реализовано прилегание сопряженных поверхностей на большой площади, что обеспечивает точность установки излива в заданное положение при повороте излива. Пример осуществления изобретения более подробно поясняется ниже с помощью чертежей, на которых показано: на фиг. 1 - схематичный вид смесителя для ванны с поворотным изливом в продольном разрезе; на фиг. 2 - вид показанного на фиг. 1 излива в разрезе горизонтальной плоскостью по линии II-II; на фиг. 3 - схематичный местный вид узла поворота излива смесителя для ванны, показанного на фиг. 1 и 2; на фиг. 4 - схематичный вид сверху на смеситель, показанный на фиг. 1, причем штриховыми линиями обозначен излив, повернутый в крайние левое и правое положения. На фиг. 1 изображен смеситель 1 с поворотным изливом 2, предназначенный для применения в небольшой ванне (на чертеже не показана), используемой также в качестве душевого поддона. В корпусе 3 смесителя 1 для ванны известным образом установлен картридж 4, которым можно управлять с помощью рукоятки 5 управления. С нижней (на фиг. 1) стороны корпус 3 имеет неподвижный соединительный участок 6, выступающий в качестве одной части узла 7 поворота излива 2, подробно изображенного на фиг. 3. Излив 2 крепится с возможностью вращения к неподвижному соединительному участку 6 соответствующим вращающимся соединительным участком 8, выступающим в качестве другой части узла 7 поворота излива. Вращающийся соединительный участок 8 находится с входной стороны излива 2, на его левом(фиг. 1) конце сверху. Неподвижный 6 и вращающийся 8 соединительные участки имеют на своих обращенных друг к другу торцах форму полых круговых цилиндров. Торцы стенок 9, 10 круговых цилиндров выполнены-1 010896 соответствующими друг другу. В неподвижный соединительный участок 6 входит идущий от картриджа 4 водоподводящий 11 канал,переходящий в водяной канал 12 во вращающемся соединительном участке 8. Водяной канал 12 проходит внутри излива 2 к аэратору 13, который сам по себе известен. Приблизительно посередине излива 2 для присоединения 36 душа расположен переключатель 14, функция которого сама по себе известна. В нижней поверхности излива 2 перпендикулярно ей и ниже середины выполненного в форме полого цилиндра вращающегося соединительного участка 8 (фиг. 1) выполнено отверстие 15 для держателя 16, имеющего приблизительно форму кругового цилиндра. Наружный диаметр держателя 16 соответствует внутреннему диаметру отверстия 15, благодаря чему держатель 16 может легко вращаться в нем. Держатель 16 на своем нижнем (фиг. 1) торце имеет опоясывающий его фланец 17, который выходит за контур отверстия 15 в нижней поверхности излива 2 и тем самым поддерживает излив 2. Между фланцем 17 и нижней поверхностью излива 2 расположено кольцо 18 скольжения, облегчающее относительное вращение между держателем 16 и изливом 2. Кроме того, держатель 16 на участке, расположенном внутри отверстия 15, имеет уплотнение 19 в виде уплотнительного кольца круглого сечения. Верхний на фиг. 1 торец держателя 16 ограничен плоской опорной поверхностью 20, которая прилегает к также плоской направляющей поверхности 21 неподвижного соединительного участка 6. Между опорной 20 и направляющей 21 поверхностями в качестве уплотнения расположено еще одно уплотнительное кольцо 22 круглого сечения. В держателе 16 выполнено сквозное осевое отверстие 35. В него входит винт 23 с цилиндрической головкой, который ввинчен в резьбовое отверстие 24, выполненное посередине направляющей поверхности 21 неподвижного соединительного участка 6. С помощью винта 23 излив 2 закреплен на корпусе 3. Винт 23 затянут ровно настолько, чтобы излив 2 мог с небольшим сопротивлением поворачиваться относительно корпуса 3, причем вращающийся соединительный участок 8 поворачивается относительно неподвижного соединительного участка 6 вокруг винта 23 и держателя 16. Направляющая поверхность 20 при этом всегда прилегает к опорной поверхности 21, что при любом повороте излива 2 постоянно обеспечивает жесткость его крепления. Между неподвижным 6 и вращающимся 8 соединительными участками расположен узел 25 колец скольжения. Входящее в состав узла 25 вращающееся кольцо 26 скольжения вставлено сверху (фиг. 1) во вращающийся соединительный участок 8 таким образом, что его верхний торец немного выдается за торец стенки 10. Вращающееся кольцо 26 скольжения уплотнено в сопряжении с внутренней стороной стенки 10 уплотнительным кольцом 27 круглого сечения. Неподвижное ответное кольцо 28 узла 25 колец скольжения вставлено в неподвижный соединительный участок 6 снизу (фиг. 1). Его нижний торец выдается за нижний торец стенки 9, в результате чего друг к другу прилегают только вращающееся кольцо 26 скольжения и неподвижное ответное кольцо 28, а торцы стенок 9, 10 не касаются друг друга. Неподвижное ответное кольцо 28 также снабжено уплотнением 29 в виде уплотнительного кольца круглого сечения, которое сопряжено со стенкой 9. С внутренней стороны вращающегося кольца 26 скольжения вдоль его правой (на фиг. 2) половины выполнено фиксирующее гнездо, или фиксирующая структура, 30 с множеством фиксирующих пазов. На неподвижном соединительном участке 6 в качестве фиксатора закреплен цилиндрический штырь 31, который входит параллельно винту 16 с цилиндрической головкой внутрь вращающегося кольца 26 скольжения таким образом, чтобы в любом положении излива 2 входить, находясь в напряженном состоянии, в один из пазов фиксирующего гнезда, образуя вместе с ним устройство фиксации излива. При повороте излива 2 вверх или вниз (на фиг. 2), т.е., в действительности, вправо или влево, вращающееся кольцо 26 скольжения поворачивается относительно опорного узла 6. Цилиндрический штырь 31 в соответствии с направлением поворота излива упруго западает в один из соседних пазов фиксирующего гнезда 30. Напряженное состояние цилиндрического штыря 31, за счет которого этот штырь упруго взаимодействует с соответствующим фиксирующим пазом, препятствует обратному повороту излива 2, как самопроизвольному, так и от легкого усилия, например, передаваемого душевым шлангом(не показан). Для поворота излива 2 сначала нужно преодолеть легкое сопротивление, обусловленное напряженным состоянием фиксатора. Из внутренней поверхности вращающегося кольца 26 скольжения сверху и снизу (на фиг. 2) в радиальном направлении выступают упоры 32 для цилиндрического штыря 31. Как только цилиндрический штырь 31 при повороте излива 2 дойдет до одного из упоров 32, т.е. как только излив 2 окажется в одном из своих крайних положений 33, обозначенных на фиг. 4 при виде сверху штриховыми линиями, соответствующий упор 32 будет препятствовать дальнейшему повороту. Излив 2 нельзя повернуть, выведя его за край ванны. Угол между крайними положениями 33 излива 2 составляет 160. Вращающееся кольцо 26 скольжения может быть расположено также на неподвижном соединительном участке 6, а цилиндрический штырь 31 - на вращающемся соединительном участке 8. Фланец 17 держателя 16 может быть реализован также в виде распорной втулки, которая задает расстояние между изливом 2 и корпусом 3.-2 010896 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Смеситель для ванны, содержащий корпус, излив и присоединительный элемент для душевого шланга, отличающийся тем, что излив (2) соединен с корпусом (3) посредством узла (7) поворота. 2. Смеситель для ванны по п.1, отличающийся тем, что узел (7) поворота включает в себя устройство (30, 31) фиксации положений излива. 3. Смеситель для ванны по п.1 или 2, отличающийся тем, что корпус (3) имеет по меньшей мере один неподвижный соединительный участок (6), а излив (2) - соответствующий соединительный участок(8), расположенный соосно неподвижному соединительному участку (6) с возможностью вращения относительно него, в частности, с помощью направляющего устройства (16, 20, 21). 4. Смеситель для ванны по п.3, отличающийся тем, что между неподвижным (6) и вращающимся (8) соединительными участками расположен узел (25) колец скольжения по меньшей мере с одним фиксирующим гнездом (30), а на неподвижном (6) или вращающемся (8) соединительном участке расположен фиксирующий элемент (31). 5. Смеситель для ванны по п.4, отличающийся тем, что фиксирующее гнездо (30) расположено на вращающемся кольце (26) скольжения, входящем в состав узла (25) колец скольжения, и взаимодействует с фиксирующим элементом (31), расположенным в зоне неподвижного ответного кольца (28). 6. Смеситель для ванны по п.4 или 5, отличающийся тем, что фиксирующее гнездо (30) представляет собой множество фиксирующих пазов, а фиксирующий элемент представляет собой цилиндрический штырь (31). 7. Смеситель для ванны по одному из пп.2-6, отличающийся тем, что устройство (30) фиксации излива включает в себя по меньшей мере один упор (32). 8. Смеситель для ванны по одному из пп.2-7, отличающийся тем, что в состав узла поворота входит держатель (16), который своей опорной поверхностью (20) в любом положении поворота излива (2) прилегает к соответствующей направляющей поверхности (21) неподвижного соединительного участка (6).
