Дверная конструкция для предотвращения ограничения пространства и элемент для преобразования двери, используемый в такой конструкции

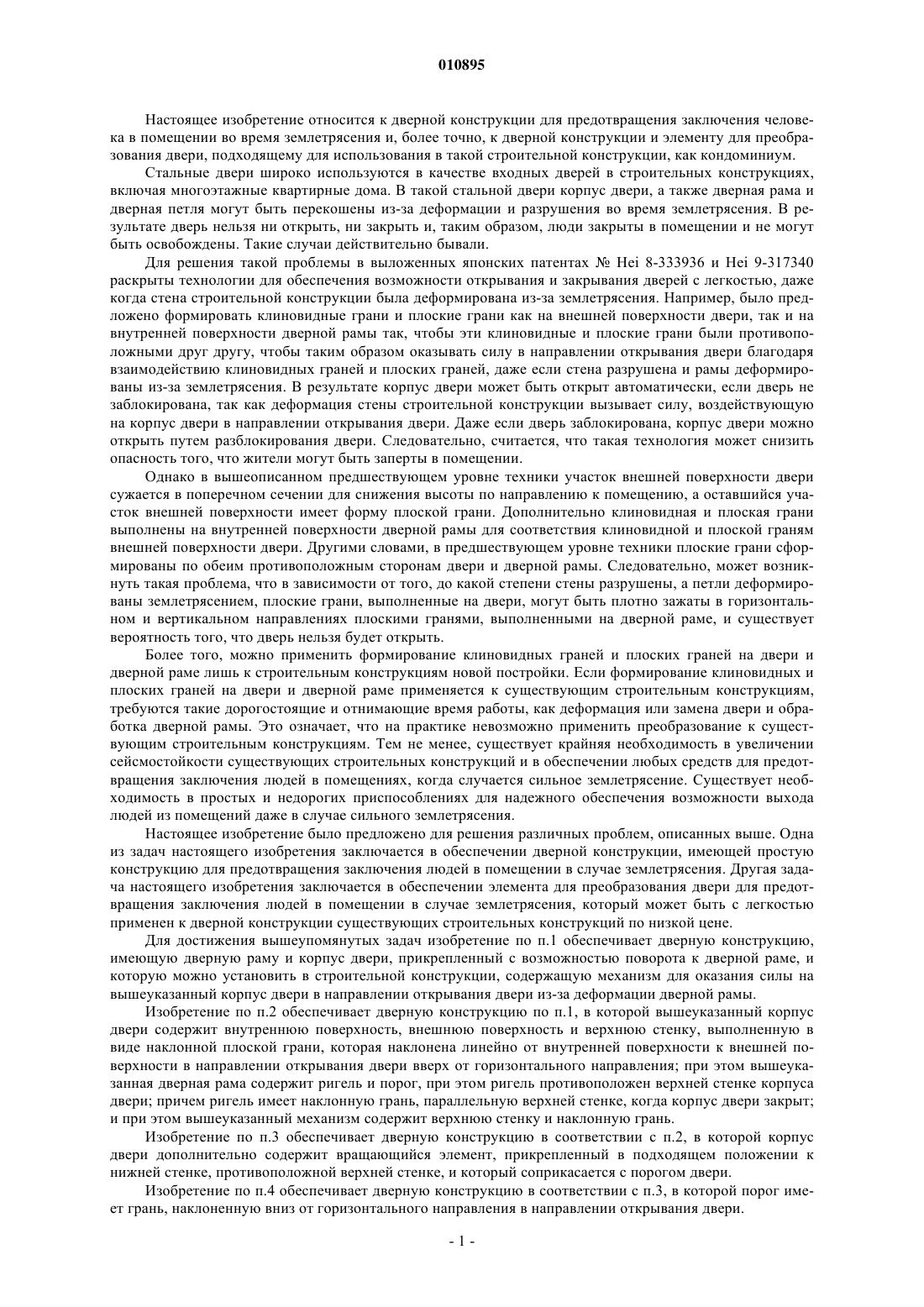

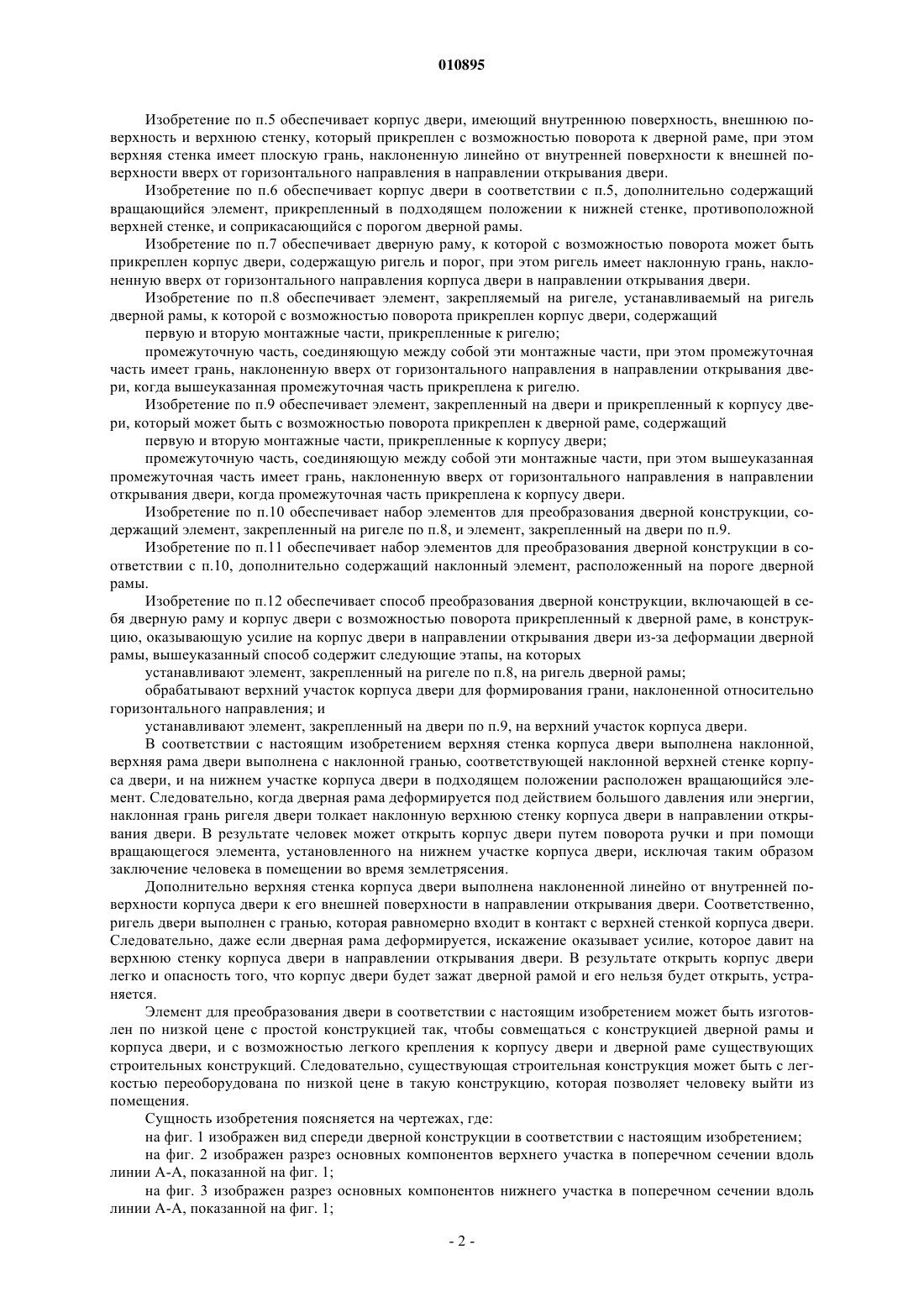

010895 Настоящее изобретение относится к дверной конструкции для предотвращения заключения человека в помещении во время землетрясения и, более точно, к дверной конструкции и элементу для преобразования двери, подходящему для использования в такой строительной конструкции, как кондоминиум. Стальные двери широко используются в качестве входных дверей в строительных конструкциях,включая многоэтажные квартирные дома. В такой стальной двери корпус двери, а также дверная рама и дверная петля могут быть перекошены из-за деформации и разрушения во время землетрясения. В результате дверь нельзя ни открыть, ни закрыть и, таким образом, люди закрыты в помещении и не могут быть освобождены. Такие случаи действительно бывали. Для решения такой проблемы в выложенных японских патентахHei 8-333936 и Hei 9-317340 раскрыты технологии для обеспечения возможности открывания и закрывания дверей с легкостью, даже когда стена строительной конструкции была деформирована из-за землетрясения. Например, было предложено формировать клиновидные грани и плоские грани как на внешней поверхности двери, так и на внутренней поверхности дверной рамы так, чтобы эти клиновидные и плоские грани были противоположными друг другу, чтобы таким образом оказывать силу в направлении открывания двери благодаря взаимодействию клиновидных граней и плоских граней, даже если стена разрушена и рамы деформированы из-за землетрясения. В результате корпус двери может быть открыт автоматически, если дверь не заблокирована, так как деформация стены строительной конструкции вызывает силу, воздействующую на корпус двери в направлении открывания двери. Даже если дверь заблокирована, корпус двери можно открыть путем разблокирования двери. Следовательно, считается, что такая технология может снизить опасность того, что жители могут быть заперты в помещении. Однако в вышеописанном предшествующем уровне техники участок внешней поверхности двери сужается в поперечном сечении для снижения высоты по направлению к помещению, а оставшийся участок внешней поверхности имеет форму плоской грани. Дополнительно клиновидная и плоская грани выполнены на внутренней поверхности дверной рамы для соответствия клиновидной и плоской граням внешней поверхности двери. Другими словами, в предшествующем уровне техники плоские грани сформированы по обеим противоположным сторонам двери и дверной рамы. Следовательно, может возникнуть такая проблема, что в зависимости от того, до какой степени стены разрушены, а петли деформированы землетрясением, плоские грани, выполненные на двери, могут быть плотно зажаты в горизонтальном и вертикальном направлениях плоскими гранями, выполненными на дверной раме, и существует вероятность того, что дверь нельзя будет открыть. Более того, можно применить формирование клиновидных граней и плоских граней на двери и дверной раме лишь к строительным конструкциям новой постройки. Если формирование клиновидных и плоских граней на двери и дверной раме применяется к существующим строительным конструкциям,требуются такие дорогостоящие и отнимающие время работы, как деформация или замена двери и обработка дверной рамы. Это означает, что на практике невозможно применить преобразование к существующим строительным конструкциям. Тем не менее, существует крайняя необходимость в увеличении сейсмостойкости существующих строительных конструкций и в обеспечении любых средств для предотвращения заключения людей в помещениях, когда случается сильное землетрясение. Существует необходимость в простых и недорогих приспособлениях для надежного обеспечения возможности выхода людей из помещений даже в случае сильного землетрясения. Настоящее изобретение было предложено для решения различных проблем, описанных выше. Одна из задач настоящего изобретения заключается в обеспечении дверной конструкции, имеющей простую конструкцию для предотвращения заключения людей в помещении в случае землетрясения. Другая задача настоящего изобретения заключается в обеспечении элемента для преобразования двери для предотвращения заключения людей в помещении в случае землетрясения, который может быть с легкостью применен к дверной конструкции существующих строительных конструкций по низкой цене. Для достижения вышеупомянутых задач изобретение по п.1 обеспечивает дверную конструкцию,имеющую дверную раму и корпус двери, прикрепленный с возможностью поворота к дверной раме, и которую можно установить в строительной конструкции, содержащую механизм для оказания силы на вышеуказанный корпус двери в направлении открывания двери из-за деформации дверной рамы. Изобретение по п.2 обеспечивает дверную конструкцию по п.1, в которой вышеуказанный корпус двери содержит внутреннюю поверхность, внешнюю поверхность и верхнюю стенку, выполненную в виде наклонной плоской грани, которая наклонена линейно от внутренней поверхности к внешней поверхности в направлении открывания двери вверх от горизонтального направления; при этом вышеуказанная дверная рама содержит ригель и порог, при этом ригель противоположен верхней стенке корпуса двери; причем ригель имеет наклонную грань, параллельную верхней стенке, когда корпус двери закрыт; и при этом вышеуказанный механизм содержит верхнюю стенку и наклонную грань. Изобретение по п.3 обеспечивает дверную конструкцию в соответствии с п.2, в которой корпус двери дополнительно содержит вращающийся элемент, прикрепленный в подходящем положении к нижней стенке, противоположной верхней стенке, и который соприкасается с порогом двери. Изобретение по п.4 обеспечивает дверную конструкцию в соответствии с п.3, в которой порог имеет грань, наклоненную вниз от горизонтального направления в направлении открывания двери.-1 010895 Изобретение по п.5 обеспечивает корпус двери, имеющий внутреннюю поверхность, внешнюю поверхность и верхнюю стенку, который прикреплен с возможностью поворота к дверной раме, при этом верхняя стенка имеет плоскую грань, наклоненную линейно от внутренней поверхности к внешней поверхности вверх от горизонтального направления в направлении открывания двери. Изобретение по п.6 обеспечивает корпус двери в соответствии с п.5, дополнительно содержащий вращающийся элемент, прикрепленный в подходящем положении к нижней стенке, противоположной верхней стенке, и соприкасающийся с порогом дверной рамы. Изобретение по п.7 обеспечивает дверную раму, к которой с возможностью поворота может быть прикреплен корпус двери, содержащую ригель и порог, при этом ригель имеет наклонную грань, наклоненную вверх от горизонтального направления корпуса двери в направлении открывания двери. Изобретение по п.8 обеспечивает элемент, закрепляемый на ригеле, устанавливаемый на ригель дверной рамы, к которой с возможностью поворота прикреплен корпус двери, содержащий первую и вторую монтажные части, прикрепленные к ригелю; промежуточную часть, соединяющую между собой эти монтажные части, при этом промежуточная часть имеет грань, наклоненную вверх от горизонтального направления в направлении открывания двери, когда вышеуказанная промежуточная часть прикреплена к ригелю. Изобретение по п.9 обеспечивает элемент, закрепленный на двери и прикрепленный к корпусу двери, который может быть с возможностью поворота прикреплен к дверной раме, содержащий первую и вторую монтажные части, прикрепленные к корпусу двери; промежуточную часть, соединяющую между собой эти монтажные части, при этом вышеуказанная промежуточная часть имеет грань, наклоненную вверх от горизонтального направления в направлении открывания двери, когда промежуточная часть прикреплена к корпусу двери. Изобретение по п.10 обеспечивает набор элементов для преобразования дверной конструкции, содержащий элемент, закрепленный на ригеле по п.8, и элемент, закрепленный на двери по п.9. Изобретение по п.11 обеспечивает набор элементов для преобразования дверной конструкции в соответствии с п.10, дополнительно содержащий наклонный элемент, расположенный на пороге дверной рамы. Изобретение по п.12 обеспечивает способ преобразования дверной конструкции, включающей в себя дверную раму и корпус двери с возможностью поворота прикрепленный к дверной раме, в конструкцию, оказывающую усилие на корпус двери в направлении открывания двери из-за деформации дверной рамы, вышеуказанный способ содержит следующие этапы, на которых устанавливают элемент, закрепленный на ригеле по п.8, на ригель дверной рамы; обрабатывают верхний участок корпуса двери для формирования грани, наклоненной относительно горизонтального направления; и устанавливают элемент, закрепленный на двери по п.9, на верхний участок корпуса двери. В соответствии с настоящим изобретением верхняя стенка корпуса двери выполнена наклонной,верхняя рама двери выполнена с наклонной гранью, соответствующей наклонной верхней стенке корпуса двери, и на нижнем участке корпуса двери в подходящем положении расположен вращающийся элемент. Следовательно, когда дверная рама деформируется под действием большого давления или энергии,наклонная грань ригеля двери толкает наклонную верхнюю стенку корпуса двери в направлении открывания двери. В результате человек может открыть корпус двери путем поворота ручки и при помощи вращающегося элемента, установленного на нижнем участке корпуса двери, исключая таким образом заключение человека в помещении во время землетрясения. Дополнительно верхняя стенка корпуса двери выполнена наклоненной линейно от внутренней поверхности корпуса двери к его внешней поверхности в направлении открывания двери. Соответственно,ригель двери выполнен с гранью, которая равномерно входит в контакт с верхней стенкой корпуса двери. Следовательно, даже если дверная рама деформируется, искажение оказывает усилие, которое давит на верхнюю стенку корпуса двери в направлении открывания двери. В результате открыть корпус двери легко и опасность того, что корпус двери будет зажат дверной рамой и его нельзя будет открыть, устраняется. Элемент для преобразования двери в соответствии с настоящим изобретением может быть изготовлен по низкой цене с простой конструкцией так, чтобы совмещаться с конструкцией дверной рамы и корпуса двери, и с возможностью легкого крепления к корпусу двери и дверной раме существующих строительных конструкций. Следовательно, существующая строительная конструкция может быть с легкостью переоборудована по низкой цене в такую конструкцию, которая позволяет человеку выйти из помещения. Сущность изобретения поясняется на чертежах, где: на фиг. 1 изображен вид спереди дверной конструкции в соответствии с настоящим изобретением; на фиг. 2 изображен разрез основных компонентов верхнего участка в поперечном сечении вдоль линии A-A, показанной на фиг. 1; на фиг. 3 изображен разрез основных компонентов нижнего участка в поперечном сечении вдоль линии A-A, показанной на фиг. 1;-2 010895 на фиг. 4 изображен вид спереди основных компонентов нижнего участка, показанных на фиг. 3; на фиг. 5 изображен вид в поперечном разрезе другого примера основных компонентов нижнего участка, показанного на фиг. 3; на фиг. 6 изображен вид спереди примера, показанного на фиг. 5; на фиг. 7 изображен вид спереди примера существующей дверной конструкции; на фиг. 8A изображен разрез элемента, закрепленного на ригеле, в соответствии с настоящим изобретением; на фиг. 8B изображен разрез элемента, закрепленного на двери, в соответствии с настоящим изобретением; на фиг. 9A изображен разрез, показывающий обработанный верхний участок существующего корпуса двери; на фиг. 9B изображен разрез, показывающий обработанный корпус двери, к которому прикреплен элемент, закрепленный на двери, показанный на фиг. 8B; на фиг. 9C изображен разрез, показывающий ригель двери, к которому прикреплен элемент, закрепленный на ригеле, показанный на фиг. 8A; на фиг. 10A изображен разрез, показывающий существующую дверную конструкцию, на которую установлены элемент, закрепленный на ригеле, и элемент, закрепленный на двери; на фиг. 10B изображен разрез, показывающий элемент, закрепленный на ригеле, на котором расположены уплотнительные средства; на фиг. 11 изображен вид спереди, показывающий существующую дверную конструкцию, на которую установлены элемент, закрепленный на ригеле, и элемент, закрепленный на двери; на фиг. 12A изображен разрез наклонного элемента, помещенного на горизонтальный порог; и на фиг. 12B изображен вид в перспективе наклонного элемента. Ниже приведено подробное описание вариантов осуществления дверной конструкции и элемента для преобразования двери в соответствии с настоящим изобретением и со ссылкой на прилагаемые чертежи. Следует отметить, что подобные или эквивалентные компоненты обозначены одинаковыми ссылочными позициями на всех чертежах. Варианты воплощения дверной конструкции в соответствии с настоящим изобретением будут сначала описаны подробно со ссылкой на фиг. 1-6. На фиг. 1-4 корпус 4 двери по оси поддерживается дверной рамой 10 строительной конструкции для обеспечения возможности открывания или закрывания при помощи петель 20, при этом корпус 1 двери и дверная рама 10 образуют дверную конструкцию. Следует отметить, что корпус 1 двери может быть открыт в направлении наружу, т.е. в направлении открывания двери, обозначенном X, путем поворота дверной ручки 2. На фиг. 2 изображен верхний участок дверной конструкции в разрезе вдоль линии A-A. Как показано на фиг. 2, наклонные грани, параллельные друг другу, выполнены на противоположных поверхностях корпуса 1 двери и ригеля 11 двери. Более точно верхняя стенка 3 корпуса 1 двери образует наклонную грань, которая соединяет внутреннюю 4 и внешнюю 5 поверхности с заданным угломвверх от горизонтального направления, так что внешняя поверхность 5 длиннее, чем внутренняя поверхность 4. Соответственно, ригель 11 двери, который противоположен верхней стенке 3 корпуса 1 двери, выполнен так,что его форма имеет наклонную грань 12, которая, по существу, параллельна наклонной верхней стенке 3, когда корпус 1 двери закрыт. На фиг. 3 изображен нижний участок дверной конструкции в разрезе вдоль линии A-A. Как правило, наклонная грань 14, которая становится ниже изнутри помещения наружу, оборудована на пороге 13 двери. Таким образом, как показано на фиг. 3, вращающийся элемент, такой как ролик 30, который может перемещаться по наклонной грани 14, прикреплен к нижней стенке 6 корпуса 1 двери для обеспечения легкого открывания и закрывания корпуса 1 двери. Следует отметить, как показано на фиг. 4, что ролик 30 предпочтительно установлен в положении ближе к боковой стенке, к которой прикреплена ручка 2, чем к боковой стенке, к которой прикреплены петли 20. Однако изобретение не ограничивается такой конструкцией, и ролики 30 могут быть установлены, например, в подходящие два положения вдоль нижней стороны 5 корпуса 1 двери. Так как дверная конструкция в соответствии с настоящим изобретением имеет вышеописанное строение, наклонная грань 12, выполненная на дверной раме 10, оказывает усилие на верхнюю стенку 3 двери для давления на корпус 1 двери в направлении открывания двери. Другими словами, наклонная грань 12 прилагает усилие к корпусу 1 двери в направлении открывания двери X. Дополнительно, так как ролик 30 расположен на наклонной грани 14, которая снижается в направлении наружу, корпус 1 двери может быть открыт путем поворота ручки 2 вручную, или при помощи вспомогательных средств. Таким образом, заключение человека во время сильного землетрясения можно предотвратить. Следует отметить, что если вместо ролика 30, в качестве вращающегося элемента, прикрепленного к нижней стенке 6 корпуса 1 двери, используется литой шар 31, вращающийся в произвольном направлении, как показано на фиг. 5 и 6, можно достичь такого же или большего результата. Также следует отметить, что ролик 30 и литой шар 31 являются лишь примерами и что может быть использован любой вращающийся элемент, который может перемещаться по наклонной грани 14.-3 010895 Легко снабдить новую строительную конструкцию дверной конструкцией, описанной выше со ссылкой на фиг. 1-6. Однако для того, чтобы преобразовать существующую строительную конструкцию так, чтобы она имела дверную конструкцию в соответствии с настоящим изобретением, необходимо,чтобы на ригеле двери была выполнена наклонная грань и чтобы верхняя стенка существующего корпуса двери была преобразована так, чтобы она имела наклонную грань, или чтобы корпус двери был замещен корпусом двери, имеющим наклонную грань. Следовательно, в действительности сложно применить настоящее изобретение к существующей строительной конструкции из-за высокой стоимости и большой конструкторской работы. Настоящее изобретение предлагает набор элементов для преобразования двери, который можно легко применить к дверной конструкции существующей строительной конструкции для облегчения эвакуации людей из помещения в случае землетрясения. Набор элементов для преобразования двери включает в себя элемент, закрепленный на ригеле, и элемент, закрепленный на двери, и, если требуется, наклонный элемент. Далее будет описан набор элементов для преобразования двери, который может быть применен к существующей дверной конструкции. На фиг. 7 изображен вид спереди, показывающий традиционную дверную конструкцию, оборудованную в существующей строительной конструкции. Следует отметить, что структурные компоненты,подобные показанным на фиг. 1, обозначены такими же ссылочными позициями. Для преобразования такой существующей дверной конструкции для предотвращения заключения человека в помещении в случае землетрясения оборудуются элемент 40, закрепленный на ригеле, показанный на фиг. 8A, и элемент 50, закрепленный на двери, показанный на фиг. 8B. Помимо этих элементов, оказалось, что наклонный элемент 90, показанный на фиг. 12, позволяет довольно легко открывать и закрывать корпус двери. Элемент 40, закрепленный на ригеле, показанный на фиг. 8A, содержит первую и вторую монтажные части 41 и 42, закрепленные для размещения ригеля 11 двери существующей дверной рамы 10 между ними. Промежуточная часть 43 соединяет между собой первую и вторую монтажные части 41 и 42. Промежуточная часть 43 имеет первую плоскую грань 44, соединенную со второй монтажной частью 42,и вторую грань 45, образующую заданный уголотносительно первой монтажной части 44. Первая и вторая монтажные части 41 и 42 элемента 40, закрепленного на ригеле, как показано на фиг. 9C, прикреплены к ригелю 11 двери для размещения ригеля 11 двери между элементами 41 и 42 посредством винтов 61 и 62. При этом вторая грань 45, которая оказывает воздействие, подобное наклонной грани 12,показанной на фиг. 2, выполнена на ригеле 11 двери. Элемент 50, закрепленный на двери, показанный на фиг. 8B, содержит, как показано на фиг. 9B,первую и вторую монтажные части 51 и 52, которые крепятся к передней и задней поверхностям корпуса 1 двери при помощи подходящих крепежных средств, таких как заклепки, для размещения верхнего участка корпуса 1 двери между элементами 51 и 52. Первая и вторая монтажные части 51 и 52 соединены между собой промежуточной частью 53, формирующей грань, которая образует уголс горизонтальным направлением. Следовательно, если верхний участок корпуса 1 двери разрезан поперек, как показано на фиг. 9A, и элемент 50, закрепленный на двери, установлен на верхний участок корпуса 1 двери, как показано на фиг. 9B, то на верхней стенке корпуса 1 двери образуется наклонная грань, соответствующая верхней стенке 3, показанной на фиг. 2. На фиг. 10A показано взаимное расположение элементов 40 и 50, когда корпус 1 двери закрыт, при этом элемент 40, закрепленный на ригеле, прикреплен к ригелю 11 двери винтами 61 и 62, а элемент 50,закрепленный на двери, прикреплен к корпусу 1 двери заклепками 71 и 72. Дополнительно, ролик 30 или литой шар 31 прикреплен к нижнему участку корпуса 1 двери. При такой конструкции, существующую дверную конструкцию можно преобразовать в дверную конструкцию, обладающую преимуществами,подобными дверной конструкции, описанной со ссылкой на фиг. 1-6. Для предотвращения преступлений, предпочтительно выполнить выступающую часть 54 на одном конце промежуточной части 53 элемента 50, закрепленного на двери, для того, чтобы скрыть зазор между элементами 40 и 50, когда корпус 1 двери закрыт. Как показано на фиг. 10A, если элемент 40, закрепленный на ригеле, прикреплен к ригелю 11 двери и элемент 50, закрепленный на двери, прикреплен к верхнему участку корпуса 1 двери, если даже небольшой зазор образован между этими установленными элементами 40 и 50, существует вероятность попадания в помещение дождя или влаги, даже если оборудована выступающая часть 54. Для предотвращения этого предпочтительно использовать уплотнительные средства. На фиг. 10B изображен пример таких уплотнительных средств. Уплотнительные средства 80 содержат уплотнительную эластичную резину 81 и принимающий элемент 82. Принимающий элемент 82 прикреплен к первой грани 44 промежуточной части 43 так, что эластичная резина 81 располагается между принимающим элементом 82 и гранью 44. При такой конструкции эластичная резина 81 размещена между принимающим элементом 82,монтажной частью 52 и гранью 44 для уплотнения зазора между элементом 40, закрепленным на ригеле,и элементом 50, закрепленным на двери, когда корпус 1 двери закрыт. Следует отметить, что вместо эластичной резины 81 могут быть использованы любые уплотнительные средства. Дополнительно на фиг. 10B показан принимающий элемент 82, имеющий, по существу,-4 010895L-образную форму, но может быть использован элемент, имеющий любую форму, в котором можно разместить такие уплотнительные средства, как эластичная резина. Дополнительно некоторые существующие строительные конструкции имеют горизонтальные или почти горизонтальные дверные пороги 13. В таком случае для легкого открывания и закрывания корпуса 1 двери в случае землетрясения предпочтительно обеспечить между горизонтальным дверным порогом 13 и таким вращающимся элементом, таким как ролик 30 и литой шар 31, наклонный элемент 90, имеющий наклонную грань для направления вращающегося элемента в направлении открытия корпуса 1 двери, помимо элемента 40, закрепленного на ригеле, и элемента 50, закрепленного на двери. На фиг. 12A и B изображен пример выполнения такого наклонного элемента 90. Наклонный элемент 90 содержит плоскую грань 91, имеющую подходящую ширину D и длину L, и ножку 92, прикрепленную к одному концу плоской грани 91. Так как плоская грань 91 может просто способствовать перемещению корпуса 1 двери, к которому прикреплен вращающийся элемент, такой как литой шар 31, в направлении открывания двери, ширина D может быть меньше, чем ширина корпуса 1 двери. Дополнительно, предпочтительно, чтобы длина L плоской грани 91 была равна или была короче, чем длина дверного порога 13. Длина ножки 92 может быть установлена произвольно, с тем чтобы достигать желаемого угла наклона относительно нижней рамы 13. Воплощения дверной конструкции и элемента для преобразования двери в соответствии с настоящим изобретением были описаны здесь подробно, но настоящее изобретение не ограничивается такими воплощениями. Например, настоящее изобретение применимо к дверным конструкциям различных строительных конструкций, отличным от конструкции входной двери высотных квартирных домов, и,например, применимо к дверной конструкции помещения внутри строительной конструкции. Более того,дверная конструкция в соответствии с настоящим изобретением применима к корпусам дверей, которые открываются внутрь, а также к корпусам дверей, которые открываются наружу. Следует отметить, что даже когда дверная конструкция заблокирована и дверная рама деформирована землетрясением, корпус двери можно открыть вручную или при помощи вспомогательных средств,так как на корпус двери из-за деформирования дверной рамы оказывается усилие в направлении открывания двери. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Дверная конструкция, имеющая дверную раму и корпус двери, прикрепленный с возможностью поворота к дверной раме, которая устанавливается в строительной конструкции, причем корпус двери содержит внутреннюю поверхность, внешнюю поверхность и верхнюю стенку, представляющую собой наклонную плоскую грань, которая линейно наклонена от внутренней поверхности к внешней поверхности в направлении открывания двери вверх от горизонтального направления; при этом дверная рама содержит ригель и порог, ригель противоположен верхней стенке корпуса двери; при этом ригель имеет наклонную грань, параллельную верхней стенке, когда корпус двери закрыт; и при этом вышеуказанный механизм содержит верхнюю стенку и наклонную грань, тем самым, дверная конструкция содержит механизм для оказания усилия на корпус двери в направлении открывания двери из-за деформации дверной рамы. 2. Дверная конструкция по п.1, в которой корпус двери дополнительно содержит вращающийся элемент, прикрепленный в подходящем положении к нижней стенке, противоположной верхней стенке,и который соприкасается с дверным порогом. 3. Дверная конструкция по п.2, в которой порог имеет грань, наклоненную вниз от горизонтального направления в направлении открывания двери. 4. Дверная рама, к которой с возможностью поворота прикреплен корпус двери, содержащая ригель и порог, причем ригель имеет наклонную грань, наклоненную вверх от горизонтального направления корпуса двери в направлении открывания двери. 5. Закрепляемый на ригеле элемент, прикрепленный к ригелю дверной рамы, к которой с возможностью поворота прикреплен корпус двери, содержащий первую и вторую монтажные части, прикрепленные к ригелю; и промежуточную часть, соединяющую эти монтажные части между собой, при этом промежуточная часть имеет грань, наклоненную вверх от горизонтального направления в направлении открывания двери, когда промежуточная часть прикреплена к ригелю. 6. Закрепляемый на двери элемент, прикрепленный к корпусу двери, прикрепленной с возможностью поворота к дверной раме, содержащий первую и вторую монтажные части, прикрепленные к корпусу двери; и промежуточную часть, соединяющую эти монтажные части между собой, при этом вышеуказанная промежуточная часть имеет грань, наклоненную вверх от горизонтального направления в направлении открывания двери, когда вышеуказанная промежуточная часть прикреплена к корпусу двери. 7. Набор элементов для преобразования дверной конструкции, содержащий элемент, закрепленный на ригеле по п.5, и элемент, закрепленный на двери по п.6.-5 010895 8. Набор элементов для преобразования дверной конструкции по п.7, дополнительно содержащий наклонный элемент, расположенный на пороге дверной рамы. 9. Способ преобразования дверной конструкции, включающей в себя дверную раму и корпус двери,прикрепленный с возможностью поворота к дверной раме, в конструкцию, оказывающую усилие на корпус двери в направлении открывания двери из-за деформации дверной рамы, включающий следующие этапы, на которых осуществляют: установку закрепляемого на ригеле элемента по п.5 на ригель дверной рамы; обработку верхнего участка корпуса двери для образования грани, наклоненной относительно горизонтального направления; и установку закрепляемого на двери элемента по п.6 на верхний участок корпуса двери.
