Флакон-смеситель для лекарственных веществ (варианты)

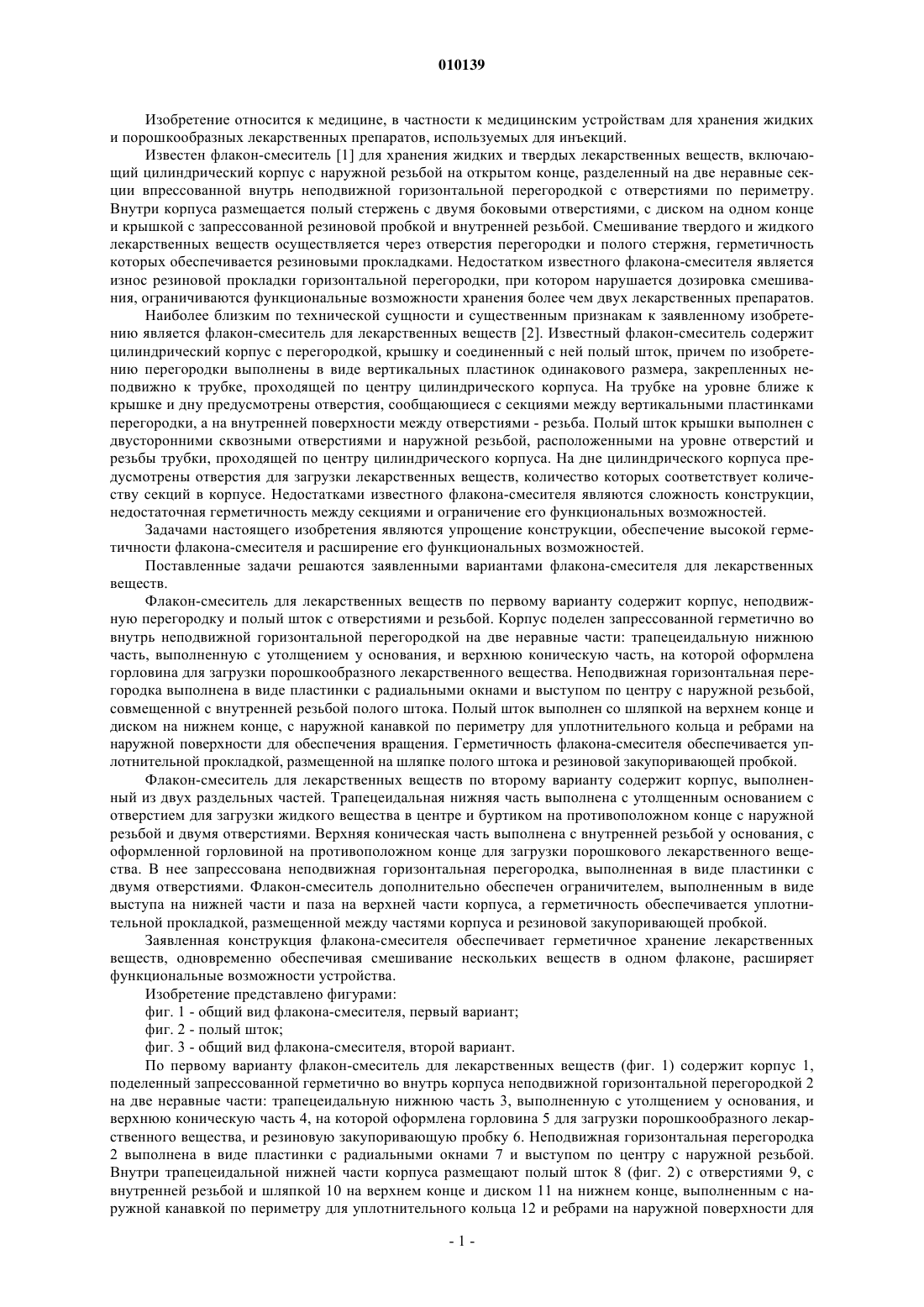

010139 Изобретение относится к медицине, в частности к медицинским устройствам для хранения жидких и порошкообразных лекарственных препаратов, используемых для инъекций. Известен флакон-смеситель [1] для хранения жидких и твердых лекарственных веществ, включающий цилиндрический корпус с наружной резьбой на открытом конце, разделенный на две неравные секции впрессованной внутрь неподвижной горизонтальной перегородкой с отверстиями по периметру. Внутри корпуса размещается полый стержень с двумя боковыми отверстиями, с диском на одном конце и крышкой с запрессованной резиновой пробкой и внутренней резьбой. Смешивание твердого и жидкого лекарственных веществ осуществляется через отверстия перегородки и полого стержня, герметичность которых обеспечивается резиновыми прокладками. Недостатком известного флакона-смесителя является износ резиновой прокладки горизонтальной перегородки, при котором нарушается дозировка смешивания, ограничиваются функциональные возможности хранения более чем двух лекарственных препаратов. Наиболее близким по технической сущности и существенным признакам к заявленному изобретению является флакон-смеситель для лекарственных веществ [2]. Известный флакон-смеситель содержит цилиндрический корпус с перегородкой, крышку и соединенный с ней полый шток, причем по изобретению перегородки выполнены в виде вертикальных пластинок одинакового размера, закрепленных неподвижно к трубке, проходящей по центру цилиндрического корпуса. На трубке на уровне ближе к крышке и дну предусмотрены отверстия, сообщающиеся с секциями между вертикальными пластинками перегородки, а на внутренней поверхности между отверстиями - резьба. Полый шток крышки выполнен с двусторонними сквозными отверстиями и наружной резьбой, расположенными на уровне отверстий и резьбы трубки, проходящей по центру цилиндрического корпуса. На дне цилиндрического корпуса предусмотрены отверстия для загрузки лекарственных веществ, количество которых соответствует количеству секций в корпусе. Недостатками известного флакона-смесителя являются сложность конструкции,недостаточная герметичность между секциями и ограничение его функциональных возможностей. Задачами настоящего изобретения являются упрощение конструкции, обеспечение высокой герметичности флакона-смесителя и расширение его функциональных возможностей. Поставленные задачи решаются заявленными вариантами флакона-смесителя для лекарственных веществ. Флакон-смеситель для лекарственных веществ по первому варианту содержит корпус, неподвижную перегородку и полый шток с отверстиями и резьбой. Корпус поделен запрессованной герметично во внутрь неподвижной горизонтальной перегородкой на две неравные части: трапецеидальную нижнюю часть, выполненную с утолщением у основания, и верхнюю коническую часть, на которой оформлена горловина для загрузки порошкообразного лекарственного вещества. Неподвижная горизонтальная перегородка выполнена в виде пластинки с радиальными окнами и выступом по центру с наружной резьбой,совмещенной с внутренней резьбой полого штока. Полый шток выполнен со шляпкой на верхнем конце и диском на нижнем конце, с наружной канавкой по периметру для уплотнительного кольца и ребрами на наружной поверхности для обеспечения вращения. Герметичность флакона-смесителя обеспечивается уплотнительной прокладкой, размещенной на шляпке полого штока и резиновой закупоривающей пробкой. Флакон-смеситель для лекарственных веществ по второму варианту содержит корпус, выполненный из двух раздельных частей. Трапецеидальная нижняя часть выполнена с утолщенным основанием с отверстием для загрузки жидкого вещества в центре и буртиком на противоположном конце с наружной резьбой и двумя отверстиями. Верхняя коническая часть выполнена с внутренней резьбой у основания, с оформленной горловиной на противоположном конце для загрузки порошкового лекарственного вещества. В нее запрессована неподвижная горизонтальная перегородка, выполненная в виде пластинки с двумя отверстиями. Флакон-смеситель дополнительно обеспечен ограничителем, выполненным в виде выступа на нижней части и паза на верхней части корпуса, а герметичность обеспечивается уплотнительной прокладкой, размещенной между частями корпуса и резиновой закупоривающей пробкой. Заявленная конструкция флакона-смесителя обеспечивает герметичное хранение лекарственных веществ, одновременно обеспечивая смешивание нескольких веществ в одном флаконе, расширяет функциональные возможности устройства. Изобретение представлено фигурами: фиг. 1 - общий вид флакона-смесителя, первый вариант; фиг. 2 - полый шток; фиг. 3 - общий вид флакона-смесителя, второй вариант. По первому варианту флакон-смеситель для лекарственных веществ (фиг. 1) содержит корпус 1,поделенный запрессованной герметично во внутрь корпуса неподвижной горизонтальной перегородкой 2 на две неравные части: трапецеидальную нижнюю часть 3, выполненную с утолщением у основания, и верхнюю коническую часть 4, на которой оформлена горловина 5 для загрузки порошкообразного лекарственного вещества, и резиновую закупоривающую пробку 6. Неподвижная горизонтальная перегородка 2 выполнена в виде пластинки с радиальными окнами 7 и выступом по центру с наружной резьбой. Внутри трапецеидальной нижней части корпуса размещают полый шток 8 (фиг. 2) с отверстиями 9, с внутренней резьбой и шляпкой 10 на верхнем конце и диском 11 на нижнем конце, выполненным с наружной канавкой по периметру для уплотнительного кольца 12 и ребрами на наружной поверхности для-1 010139 обеспечения вращения. По первому варианту лекарственные вещества загружаются во флакон-смеситель следующим образом. Сначала полый шток 8 вставляют плотно в основание нижней части корпуса, завинчивают к неподвижной горизонтальной перегородке 2, расположенной в верхней части корпуса. В этом положении окна 7 неподвижной горизонтальной перегородки герметично закрыты шляпкой 10 полого штока с уплотнительной прокладкой. В полый шток через отверстие на диске 11 подают жидкое лекарственное вещество и запаивают его. Через отверстия 6 полого штока 7 жидкое лекарственное вещество заполняет нижнюю трапецеидальную часть корпуса. В верхнюю часть корпуса 2 через горловину 12 загружают порошковое лекарственное вещество, после чего запрессовывают резиновой пробкой. Таким образом, флаконсмеситель готов для хранения и смешивания лекарственных веществ. Для смешивания лекарственных веществ поворотом диска 11, расположенного на нижней части корпуса, против часовой стрелки полый шток 8 отодвигается от неподвижной перегородки 2, между ними образуется зазор, и через раскрытые окна жидкое лекарственное вещество из нижней части корпуса перетекает в верхнюю, где осуществляется смешивание и гомогенизация порошкового и жидкого веществ. Для инъекций лекарственное вещество инъекционным шприцем забирают через резиновую пробку 6. По второму варианту флакон-смеситель для лекарственных веществ (фиг. 3) содержит корпус, состоящий из двух раздельных частей: трапецеидальной нижней части 1, выполненной с утолщенным основанием с отверстием 2 для загрузки жидкого вещества в центре и буртиком с наружной резьбой и двумя отверстиями 3, и верхней конической части 4 с внутренней резьбой у основания, запрессованной перегородкой 5 с двумя отверстиями 6, с оформленной горловиной 7 для загрузки порошкового лекарственного вещества и закупоривающей резиновой пробкой 8. Флакон-смеситель обеспечен ограничителем 9, выполненным в виде выступа на нижней части и паза на верхней части корпуса для ограничения вращения. По второму варианту лекарственные препараты во флакон-смеситель загружают следующим образом. Сначала нижняя 1 и верхняя 2 части корпуса резьбовым соединением герметично присоединяют друг к другу. В это время отверстия 3 и 6 должны быть в закрытом положении. Затем через отверстие 2 основания во флакон-смеситель загружают жидкий лекарственный препарат и запаивают отверстие. Через горловину 7 верхней части корпуса 4 загружают порошкообразное лекарственное вещество, запрессовывают пробкой 8. Герметичность обеспечивается резиновой прокладкой и резиновым кольцом. Для смешивания лекарственных веществ отвинчиванием резьбового соединения двух частей корпуса до упора совмещают отверстия 3 и 6, перепускают жидкое лекарственное вещество из нижней части корпуса в верхнюю, где осуществляется смешивание и гомогенизация порошкового и жидкого веществ. Для инъекций лекарственный препарат инъекционным шприцем забирают через резиновую пробку 8. Флакон-смеситель для лекарственных веществ обеспечивает хранение, транспортировку и использование лекарственных веществ в совершенно стерильных условиях. Использованные источники информации 1. AZ,2001 0109, ОБПС 4, 12.29.2001. 2. AZ,2006 0132, а 20040206, ОБПС 1, 03.31.2006. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Флакон-смеситель для лекарственных веществ, содержащий корпус, неподвижную перегородку и полый шток с отверстиями и резьбой, отличающийся тем, что корпус поделен запрессованной герметично во внутрь корпуса неподвижной горизонтальной перегородкой на две неравные части: трапецеидальную нижнюю часть, выполненную с утолщением у основания, и верхнюю коническую часть, на которой оформлена горловина для загрузки порошкообразного лекарственного вещества, причем неподвижная горизонтальная перегородка выполнена в виде пластинки с радиальными окнами и выступом по центру с наружной резьбой, совмещенной с внутренней резьбой полого штока, который выполнен со шляпкой на верхнем конце и диском на нижнем конце, выполненным с наружной канавкой по периметру для уплотнительного кольца и ребрами на наружной поверхности для обеспечения вращения, а герметичность обеспечивается уплотнительной прокладкой, размещенной на шляпке полого штока, резиновым уплотнительным кольцом и резиновой закупоривающей пробкой. 2. Флакон-смеситель для лекарственных веществ, содержащий корпус, неподвижную перегородку,отличающийся тем, что корпус выполнен из двух раздельных частей: трапецеидальной нижней части,выполненной с утолщенным основанием с отверстием для загрузки жидкого вещества в центре и буртиком на противоположном конце с наружной резьбой и двумя отверстиями, и верхней конической части с внутренней резьбой у основания, с оформленной горловиной на противоположном конце для загрузки порошкового лекарственного вещества, в которую запрессована неподвижная горизонтальная перегородка, выполненная в виде пластинки с двумя отверстиями, причем флакон-смеситель дополнительно обеспечен ограничителем, выполненным в виде выступа на нижней части и паза на верхней части корпуса, а герметичность обеспечивается уплотнительной прокладкой, размещенной между частями корпуса,резиновым уплотнительным кольцом и резиновой закупоривающей пробкой.
