Оптический прицел

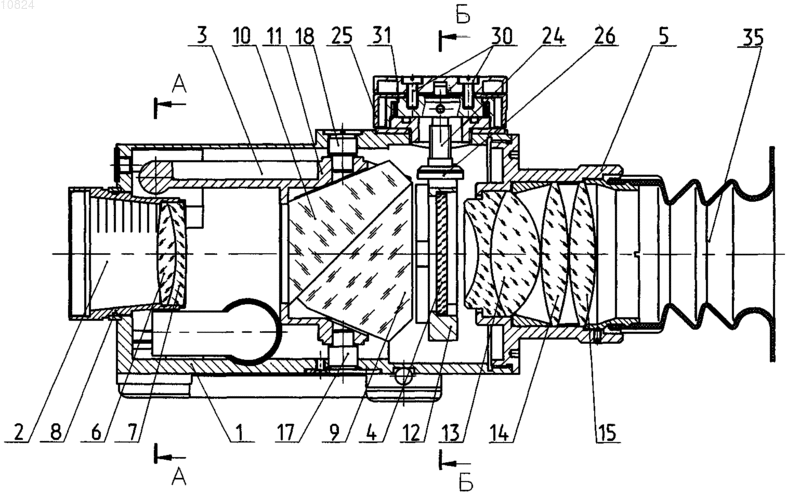

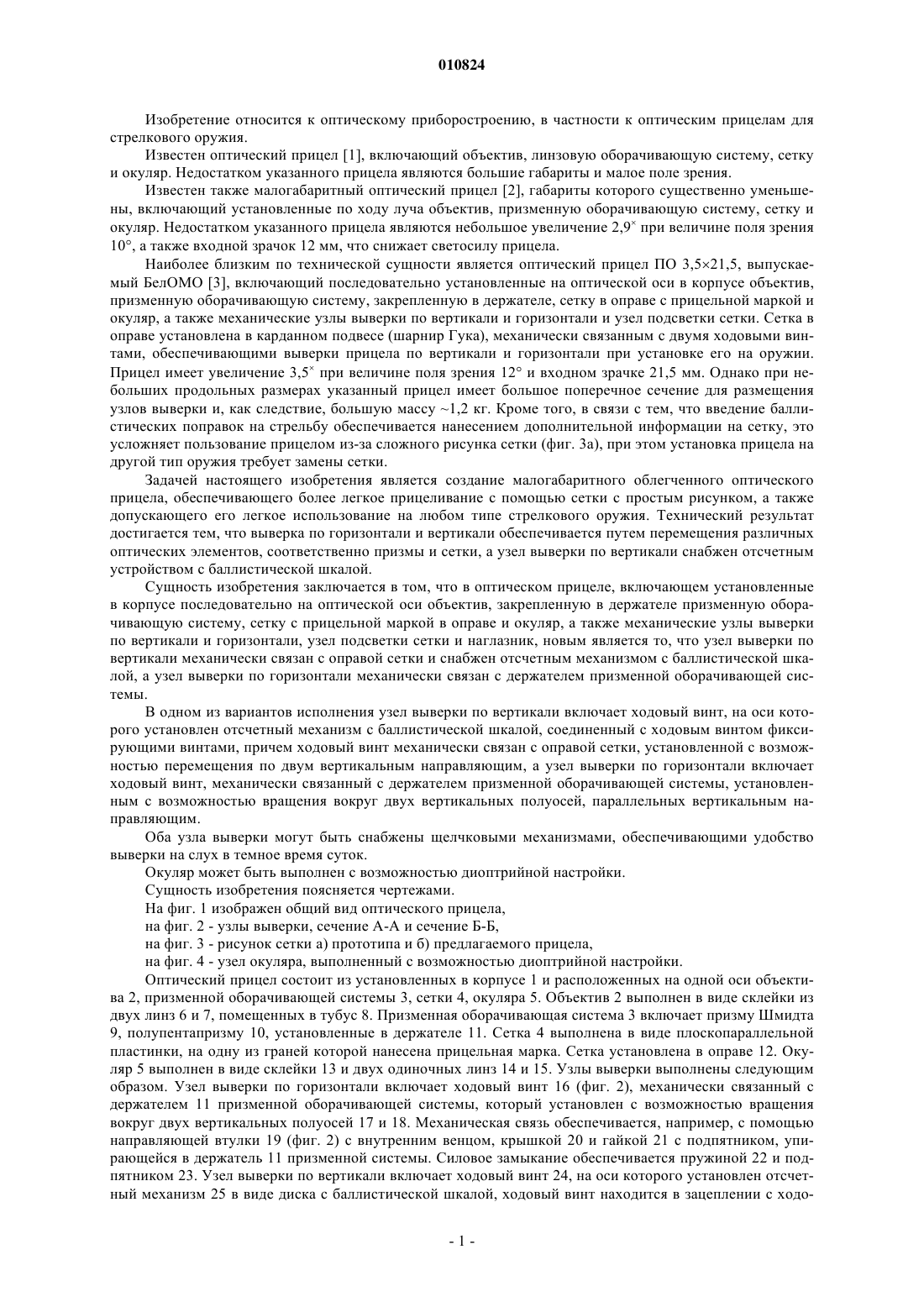

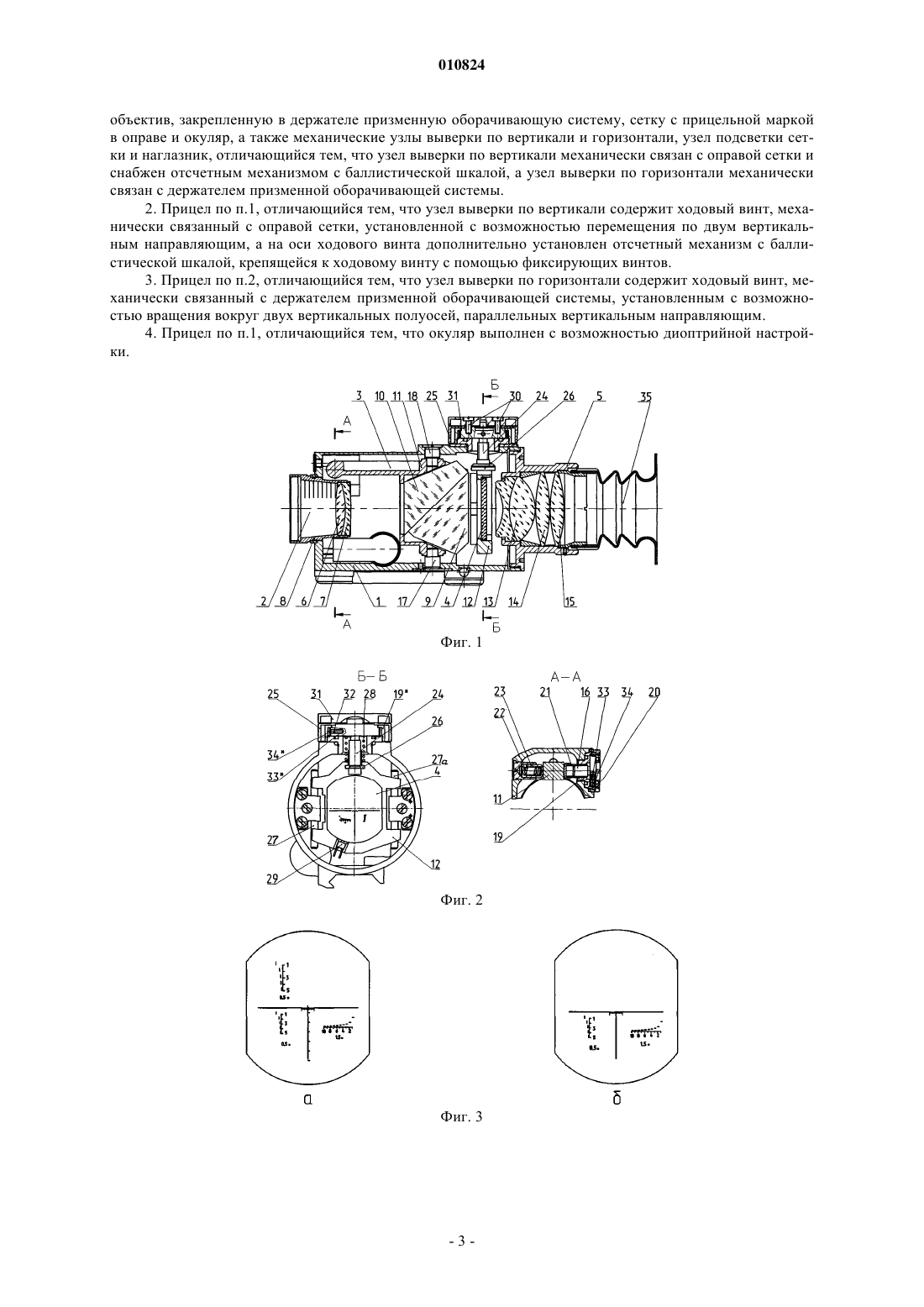

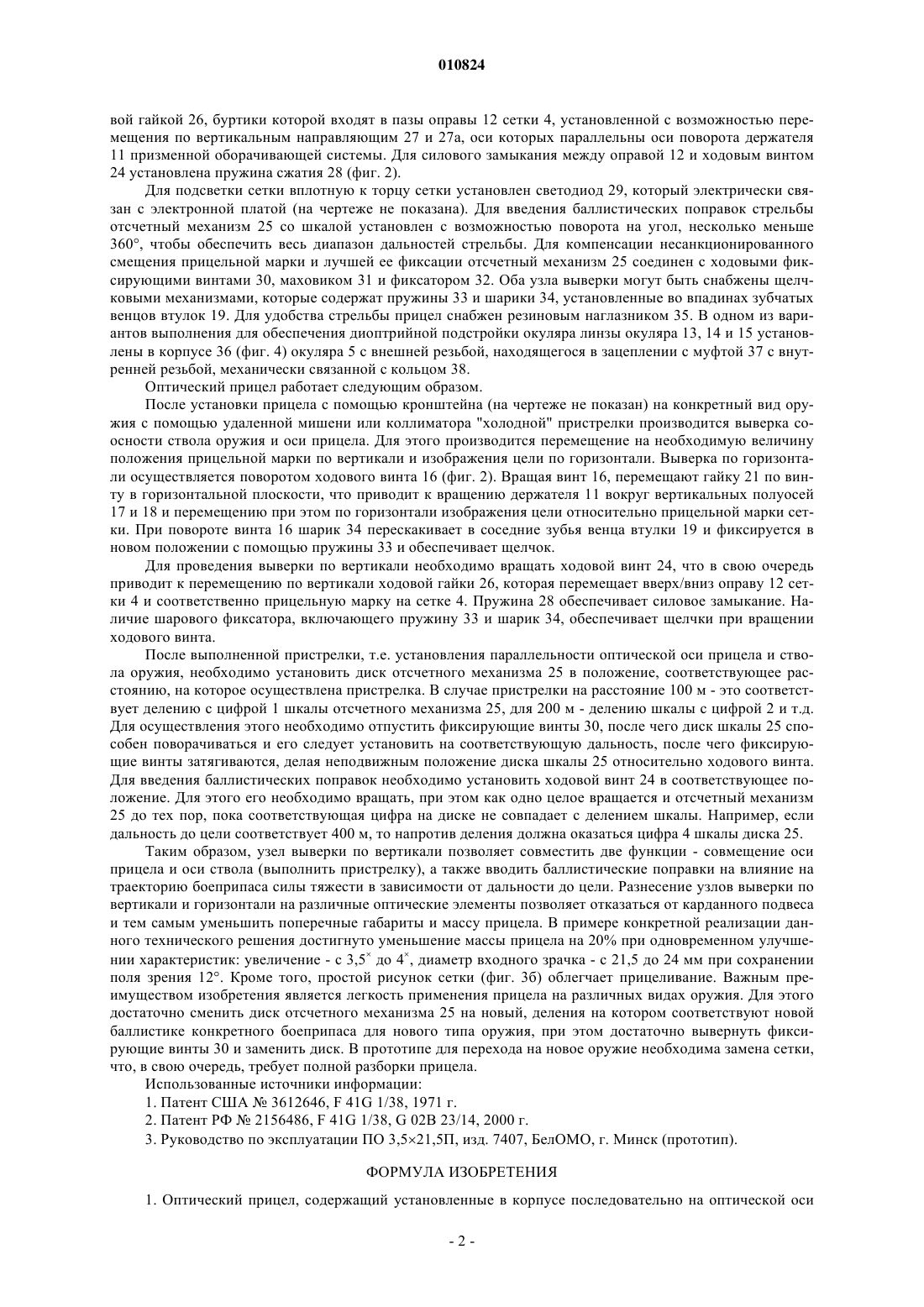

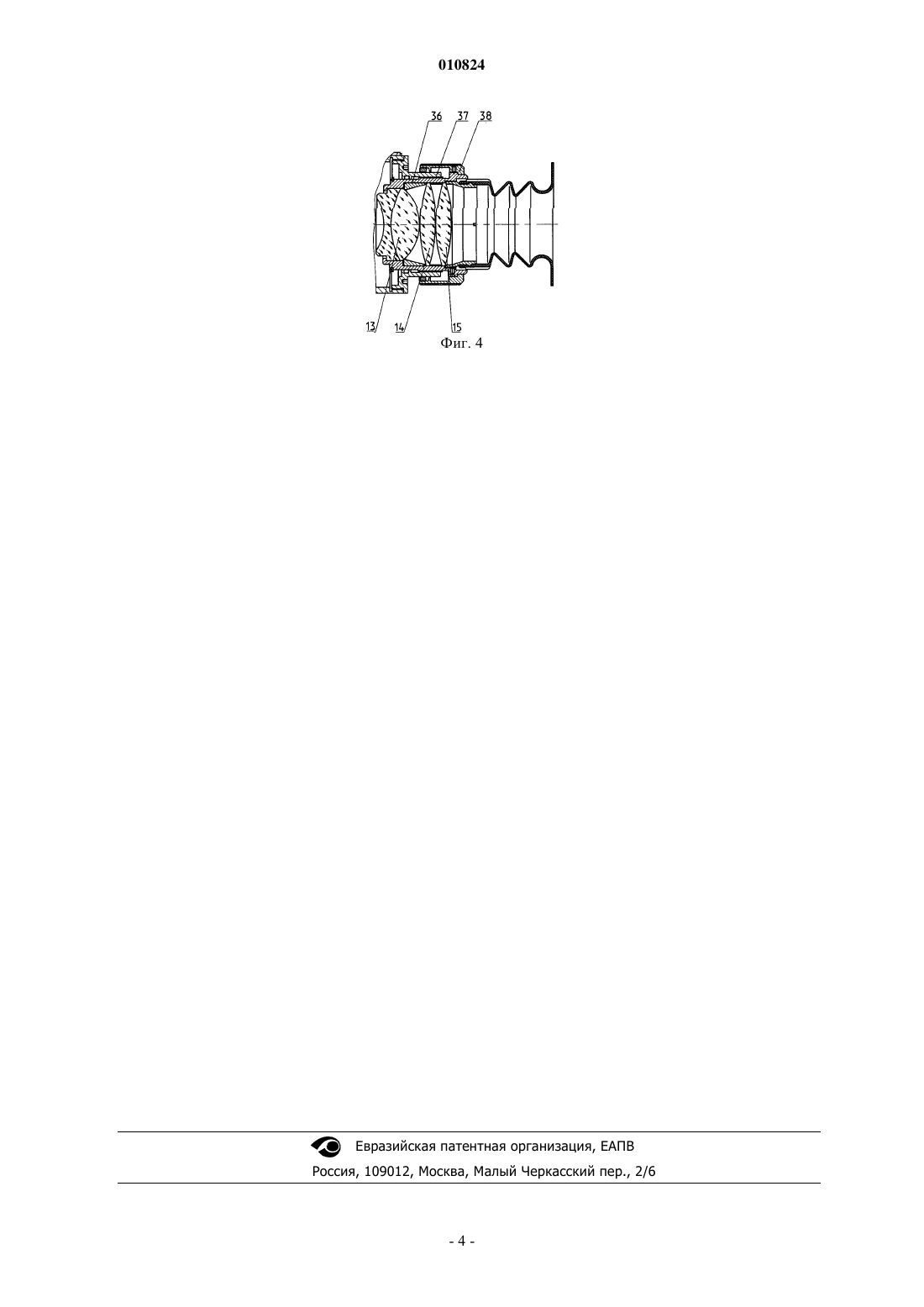

010824 Изобретение относится к оптическому приборостроению, в частности к оптическим прицелам для стрелкового оружия. Известен оптический прицел [1], включающий объектив, линзовую оборачивающую систему, сетку и окуляр. Недостатком указанного прицела являются большие габариты и малое поле зрения. Известен также малогабаритный оптический прицел [2], габариты которого существенно уменьшены, включающий установленные по ходу луча объектив, призменную оборачивающую систему, сетку и окуляр. Недостатком указанного прицела являются небольшое увеличение 2,9 при величине поля зрения 10, а также входной зрачок 12 мм, что снижает светосилу прицела. Наиболее близким по технической сущности является оптический прицел ПО 3,521,5, выпускаемый БелОМО [3], включающий последовательно установленные на оптической оси в корпусе объектив,призменную оборачивающую систему, закрепленную в держателе, сетку в оправе с прицельной маркой и окуляр, а также механические узлы выверки по вертикали и горизонтали и узел подсветки сетки. Сетка в оправе установлена в карданном подвесе (шарнир Гука), механически связанным с двумя ходовыми винтами, обеспечивающими выверки прицела по вертикали и горизонтали при установке его на оружии. Прицел имеет увеличение 3,5 при величине поля зрения 12 и входном зрачке 21,5 мм. Однако при небольших продольных размерах указанный прицел имеет большое поперечное сечение для размещения узлов выверки и, как следствие, большую массу 1,2 кг. Кроме того, в связи с тем, что введение баллистических поправок на стрельбу обеспечивается нанесением дополнительной информации на сетку, это усложняет пользование прицелом из-за сложного рисунка сетки (фиг. 3 а), при этом установка прицела на другой тип оружия требует замены сетки. Задачей настоящего изобретения является создание малогабаритного облегченного оптического прицела, обеспечивающего более легкое прицеливание с помощью сетки с простым рисунком, а также допускающего его легкое использование на любом типе стрелкового оружия. Технический результат достигается тем, что выверка по горизонтали и вертикали обеспечивается путем перемещения различных оптических элементов, соответственно призмы и сетки, а узел выверки по вертикали снабжен отсчетным устройством с баллистической шкалой. Сущность изобретения заключается в том, что в оптическом прицеле, включающем установленные в корпусе последовательно на оптической оси объектив, закрепленную в держателе призменную оборачивающую систему, сетку с прицельной маркой в оправе и окуляр, а также механические узлы выверки по вертикали и горизонтали, узел подсветки сетки и наглазник, новым является то, что узел выверки по вертикали механически связан с оправой сетки и снабжен отсчетным механизмом с баллистической шкалой, а узел выверки по горизонтали механически связан с держателем призменной оборачивающей системы. В одном из вариантов исполнения узел выверки по вертикали включает ходовый винт, на оси которого установлен отсчетный механизм с баллистической шкалой, соединенный с ходовым винтом фиксирующими винтами, причем ходовый винт механически связан с оправой сетки, установленной с возможностью перемещения по двум вертикальным направляющим, а узел выверки по горизонтали включает ходовый винт, механически связанный с держателем призменной оборачивающей системы, установленным с возможностью вращения вокруг двух вертикальных полуосей, параллельных вертикальным направляющим. Оба узла выверки могут быть снабжены щелчковыми механизмами, обеспечивающими удобство выверки на слух в темное время суток. Окуляр может быть выполнен с возможностью диоптрийной настройки. Сущность изобретения поясняется чертежами. На фиг. 1 изображен общий вид оптического прицела,на фиг. 2 - узлы выверки, сечение А-А и сечение Б-Б,на фиг. 3 - рисунок сетки а) прототипа и б) предлагаемого прицела,на фиг. 4 - узел окуляра, выполненный с возможностью диоптрийной настройки. Оптический прицел состоит из установленных в корпусе 1 и расположенных на одной оси объектива 2, призменной оборачивающей системы 3, сетки 4, окуляра 5. Объектив 2 выполнен в виде склейки из двух линз 6 и 7, помещенных в тубус 8. Призменная оборачивающая система 3 включает призму Шмидта 9, полупентапризму 10, установленные в держателе 11. Сетка 4 выполнена в виде плоскопараллельной пластинки, на одну из граней которой нанесена прицельная марка. Сетка установлена в оправе 12. Окуляр 5 выполнен в виде склейки 13 и двух одиночных линз 14 и 15. Узлы выверки выполнены следующим образом. Узел выверки по горизонтали включает ходовый винт 16 (фиг. 2), механически связанный с держателем 11 призменной оборачивающей системы, который установлен с возможностью вращения вокруг двух вертикальных полуосей 17 и 18. Механическая связь обеспечивается, например, с помощью направляющей втулки 19 (фиг. 2) с внутренним венцом, крышкой 20 и гайкой 21 с подпятником, упирающейся в держатель 11 призменной системы. Силовое замыкание обеспечивается пружиной 22 и подпятником 23. Узел выверки по вертикали включает ходовый винт 24, на оси которого установлен отсчетный механизм 25 в виде диска с баллистической шкалой, ходовый винт находится в зацеплении с ходо-1 010824 вой гайкой 26, буртики которой входят в пазы оправы 12 сетки 4, установленной с возможностью перемещения по вертикальным направляющим 27 и 27 а, оси которых параллельны оси поворота держателя 11 призменной оборачивающей системы. Для силового замыкания между оправой 12 и ходовым винтом 24 установлена пружина сжатия 28 (фиг. 2). Для подсветки сетки вплотную к торцу сетки установлен светодиод 29, который электрически связан с электронной платой (на чертеже не показана). Для введения баллистических поправок стрельбы отсчетный механизм 25 со шкалой установлен с возможностью поворота на угол, несколько меньше 360, чтобы обеспечить весь диапазон дальностей стрельбы. Для компенсации несанкционированного смещения прицельной марки и лучшей ее фиксации отсчетный механизм 25 соединен с ходовыми фиксирующими винтами 30, маховиком 31 и фиксатором 32. Оба узла выверки могут быть снабжены щелчковыми механизмами, которые содержат пружины 33 и шарики 34, установленные во впадинах зубчатых венцов втулок 19. Для удобства стрельбы прицел снабжен резиновым наглазником 35. В одном из вариантов выполнения для обеспечения диоптрийной подстройки окуляра линзы окуляра 13, 14 и 15 установлены в корпусе 36 (фиг. 4) окуляра 5 с внешней резьбой, находящегося в зацеплении с муфтой 37 с внутренней резьбой, механически связанной с кольцом 38. Оптический прицел работает следующим образом. После установки прицела с помощью кронштейна (на чертеже не показан) на конкретный вид оружия с помощью удаленной мишени или коллиматора "холодной" пристрелки производится выверка соосности ствола оружия и оси прицела. Для этого производится перемещение на необходимую величину положения прицельной марки по вертикали и изображения цели по горизонтали. Выверка по горизонтали осуществляется поворотом ходового винта 16 (фиг. 2). Вращая винт 16, перемещают гайку 21 по винту в горизонтальной плоскости, что приводит к вращению держателя 11 вокруг вертикальных полуосей 17 и 18 и перемещению при этом по горизонтали изображения цели относительно прицельной марки сетки. При повороте винта 16 шарик 34 перескакивает в соседние зубья венца втулки 19 и фиксируется в новом положении с помощью пружины 33 и обеспечивает щелчок. Для проведения выверки по вертикали необходимо вращать ходовой винт 24, что в свою очередь приводит к перемещению по вертикали ходовой гайки 26, которая перемещает вверх/вниз оправу 12 сетки 4 и соответственно прицельную марку на сетке 4. Пружина 28 обеспечивает силовое замыкание. Наличие шарового фиксатора, включающего пружину 33 и шарик 34, обеспечивает щелчки при вращении ходового винта. После выполненной пристрелки, т.е. установления параллельности оптической оси прицела и ствола оружия, необходимо установить диск отсчетного механизма 25 в положение, соответствующее расстоянию, на которое осуществлена пристрелка. В случае пристрелки на расстояние 100 м - это соответствует делению с цифрой 1 шкалы отсчетного механизма 25, для 200 м - делению шкалы с цифрой 2 и т.д. Для осуществления этого необходимо отпустить фиксирующие винты 30, после чего диск шкалы 25 способен поворачиваться и его следует установить на соответствующую дальность, после чего фиксирующие винты затягиваются, делая неподвижным положение диска шкалы 25 относительно ходового винта. Для введения баллистических поправок необходимо установить ходовой винт 24 в соответствующее положение. Для этого его необходимо вращать, при этом как одно целое вращается и отсчетный механизм 25 до тех пор, пока соответствующая цифра на диске не совпадает с делением шкалы. Например, если дальность до цели соответствует 400 м, то напротив деления должна оказаться цифра 4 шкалы диска 25. Таким образом, узел выверки по вертикали позволяет совместить две функции - совмещение оси прицела и оси ствола (выполнить пристрелку), а также вводить баллистические поправки на влияние на траекторию боеприпаса силы тяжести в зависимости от дальности до цели. Разнесение узлов выверки по вертикали и горизонтали на различные оптические элементы позволяет отказаться от карданного подвеса и тем самым уменьшить поперечные габариты и массу прицела. В примере конкретной реализации данного технического решения достигнуто уменьшение массы прицела на 20% при одновременном улучшении характеристик: увеличение - с 3,5 до 4, диаметр входного зрачка - с 21,5 до 24 мм при сохранении поля зрения 12. Кроме того, простой рисунок сетки (фиг. 3 б) облегчает прицеливание. Важным преимуществом изобретения является легкость применения прицела на различных видах оружия. Для этого достаточно сменить диск отсчетного механизма 25 на новый, деления на котором соответствуют новой баллистике конкретного боеприпаса для нового типа оружия, при этом достаточно вывернуть фиксирующие винты 30 и заменить диск. В прототипе для перехода на новое оружие необходима замена сетки,что, в свою очередь, требует полной разборки прицела. Использованные источники информации: 1. Патент США 3612646, F 41G 1/38, 1971 г. 2. Патент РФ 2156486, F 41G 1/38, G 02B 23/14, 2000 г. 3. Руководство по эксплуатации ПО 3,521,5 П, изд. 7407, БелОМО, г. Минск (прототип). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Оптический прицел, содержащий установленные в корпусе последовательно на оптической оси-2 010824 объектив, закрепленную в держателе призменную оборачивающую систему, сетку с прицельной маркой в оправе и окуляр, а также механические узлы выверки по вертикали и горизонтали, узел подсветки сетки и наглазник, отличающийся тем, что узел выверки по вертикали механически связан с оправой сетки и снабжен отсчетным механизмом с баллистической шкалой, а узел выверки по горизонтали механически связан с держателем призменной оборачивающей системы. 2. Прицел по п.1, отличающийся тем, что узел выверки по вертикали содержит ходовый винт, механически связанный с оправой сетки, установленной с возможностью перемещения по двум вертикальным направляющим, а на оси ходового винта дополнительно установлен отсчетный механизм с баллистической шкалой, крепящейся к ходовому винту с помощью фиксирующих винтов. 3. Прицел по п.2, отличающийся тем, что узел выверки по горизонтали содержит ходовый винт, механически связанный с держателем призменной оборачивающей системы, установленным с возможностью вращения вокруг двух вертикальных полуосей, параллельных вертикальным направляющим. 4. Прицел по п.1, отличающийся тем, что окуляр выполнен с возможностью диоптрийной настройки.
