Устройство идентификации объектов

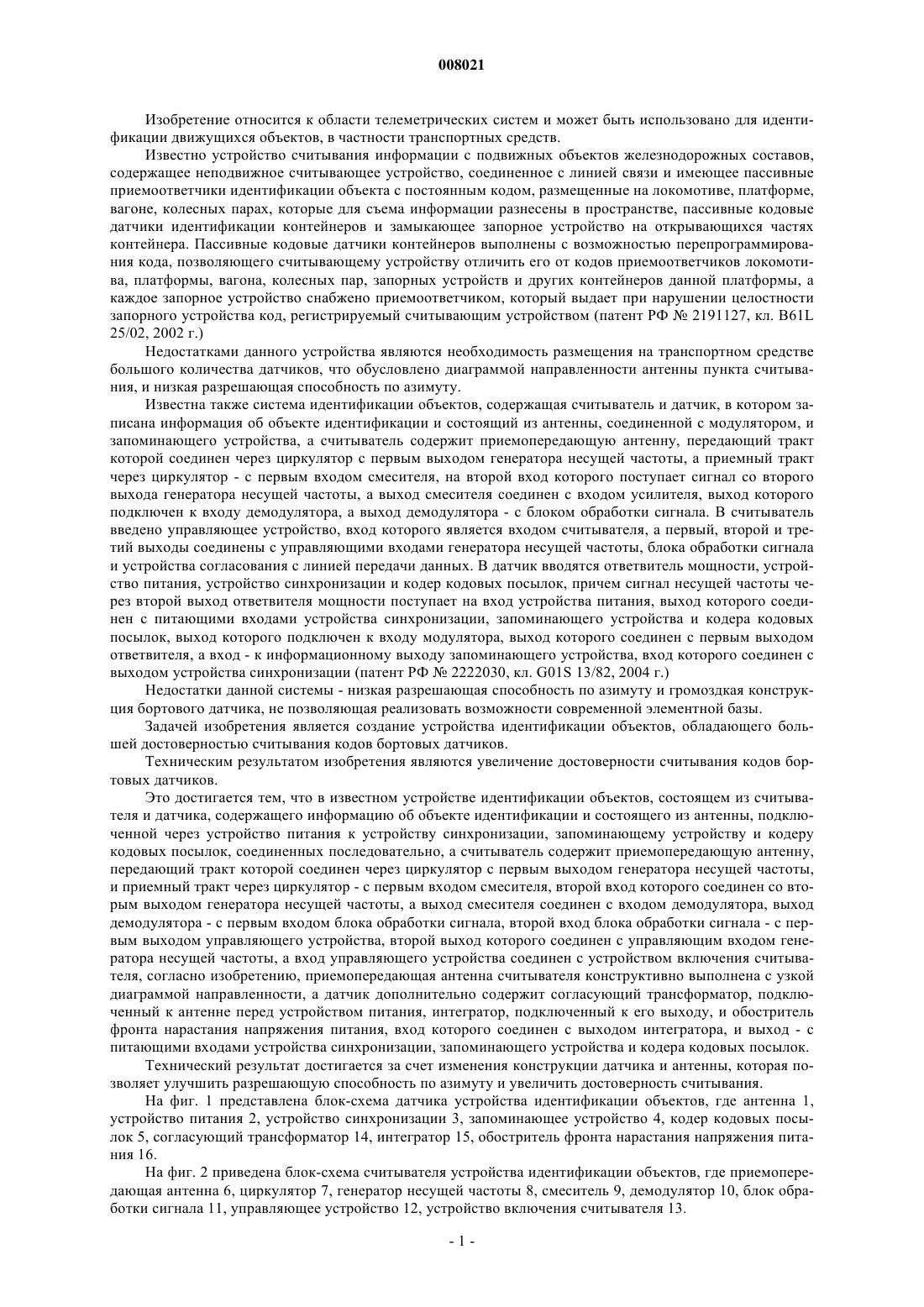

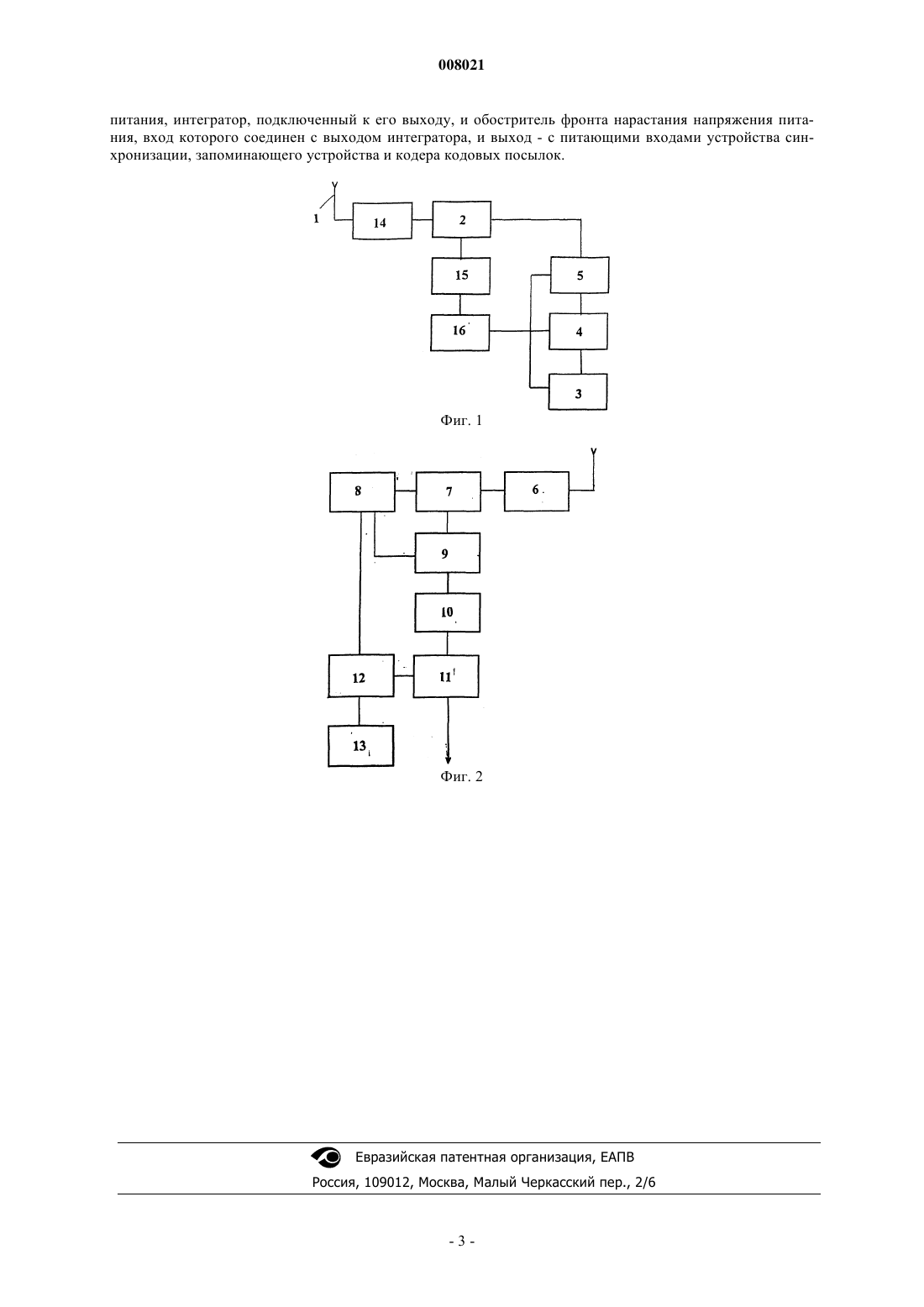

008021 Изобретение относится к области телеметрических систем и может быть использовано для идентификации движущихся объектов, в частности транспортных средств. Известно устройство считывания информации с подвижных объектов железнодорожных составов,содержащее неподвижное считывающее устройство, соединенное с линией связи и имеющее пассивные приемоответчики идентификации объекта с постоянным кодом, размещенные на локомотиве, платформе,вагоне, колесных парах, которые для съема информации разнесены в пространстве, пассивные кодовые датчики идентификации контейнеров и замыкающее запорное устройство на открывающихся частях контейнера. Пассивные кодовые датчики контейнеров выполнены с возможностью перепрограммирования кода, позволяющего считывающему устройству отличить его от кодов приемоответчиков локомотива, платформы, вагона, колесных пар, запорных устройств и других контейнеров данной платформы, а каждое запорное устройство снабжено приемоответчиком, который выдает при нарушении целостности запорного устройства код, регистрируемый считывающим устройством (патент РФ 2191127, кл. B61L 25/02, 2002 г.) Недостатками данного устройства являются необходимость размещения на транспортном средстве большого количества датчиков, что обусловлено диаграммой направленности антенны пункта считывания, и низкая разрешающая способность по азимуту. Известна также система идентификации объектов, содержащая считыватель и датчик, в котором записана информация об объекте идентификации и состоящий из антенны, соединенной с модулятором, и запоминающего устройства, а считыватель содержит приемопередающую антенну, передающий тракт которой соединен через циркулятор с первым выходом генератора несущей частоты, а приемный тракт через циркулятор - с первым входом смесителя, на второй вход которого поступает сигнал со второго выхода генератора несущей частоты, а выход смесителя соединен с входом усилителя, выход которого подключен к входу демодулятора, а выход демодулятора - с блоком обработки сигнала. В считыватель введено управляющее устройство, вход которого является входом считывателя, а первый, второй и третий выходы соединены с управляющими входами генератора несущей частоты, блока обработки сигнала и устройства согласования с линией передачи данных. В датчик вводятся ответвитель мощности, устройство питания, устройство синхронизации и кодер кодовых посылок, причем сигнал несущей частоты через второй выход ответвителя мощности поступает на вход устройства питания, выход которого соединен с питающими входами устройства синхронизации, запоминающего устройства и кодера кодовых посылок, выход которого подключен к входу модулятора, выход которого соединен с первым выходом ответвителя, а вход - к информационному выходу запоминающего устройства, вход которого соединен с выходом устройства синхронизации (патент РФ 2222030, кл. G01S 13/82, 2004 г.) Недостатки данной системы - низкая разрешающая способность по азимуту и громоздкая конструкция бортового датчика, не позволяющая реализовать возможности современной элементной базы. Задачей изобретения является создание устройства идентификации объектов, обладающего большей достоверностью считывания кодов бортовых датчиков. Техническим результатом изобретения являются увеличение достоверности считывания кодов бортовых датчиков. Это достигается тем, что в известном устройстве идентификации объектов, состоящем из считывателя и датчика, содержащего информацию об объекте идентификации и состоящего из антенны, подключенной через устройство питания к устройству синхронизации, запоминающему устройству и кодеру кодовых посылок, соединенных последовательно, а считыватель содержит приемопередающую антенну,передающий тракт которой соединен через циркулятор с первым выходом генератора несущей частоты,и приемный тракт через циркулятор - с первым входом смесителя, второй вход которого соединен со вторым выходом генератора несущей частоты, а выход смесителя соединен с входом демодулятора, выход демодулятора - с первым входом блока обработки сигнала, второй вход блока обработки сигнала - с первым выходом управляющего устройства, второй выход которого соединен с управляющим входом генератора несущей частоты, а вход управляющего устройства соединен с устройством включения считывателя, согласно изобретению, приемопередающая антенна считывателя конструктивно выполнена с узкой диаграммой направленности, а датчик дополнительно содержит согласующий трансформатор, подключенный к антенне перед устройством питания, интегратор, подключенный к его выходу, и обостритель фронта нарастания напряжения питания, вход которого соединен с выходом интегратора, и выход - с питающими входами устройства синхронизации, запоминающего устройства и кодера кодовых посылок. Технический результат достигается за счет изменения конструкции датчика и антенны, которая позволяет улучшить разрешающую способность по азимуту и увеличить достоверность считывания. На фиг. 1 представлена блок-схема датчика устройства идентификации объектов, где антенна 1,устройство питания 2, устройство синхронизации 3, запоминающее устройство 4, кодер кодовых посылок 5, согласующий трансформатор 14, интегратор 15, обостритель фронта нарастания напряжения питания 16. На фиг. 2 приведена блок-схема считывателя устройства идентификации объектов, где приемопередающая антенна 6, циркулятор 7, генератор несущей частоты 8, смеситель 9, демодулятор 10, блок обработки сигнала 11, управляющее устройство 12, устройство включения считывателя 13.-1 008021 Устройство идентификации объектов состоит из датчика и считывателя. Датчик содержит устройство питания 2, вход которого подключен к антенне 1 через четвертьволновой согласующий трансформатор 14, а выходы - к интегратору 15 и кодеру кодовых посылок 5. При этом выход интегратора 15 через обостритель фронта нарастания напряжения питания 16 подключен к входам устройства синхронизации 3, запоминающего устройства 4 и кодера кодовых посылок 5, подключенных друг к другу последовательно. Считыватель содержит приемопередающую антенну 6, приемопередающий тракт которой соединен через циркулятор 7 с первым выходом генератора несущей частоты 8, а приемный тракт через циркулятор 7 - с первым входом смесителя 9. Второй вход смесителя 9 соединен с вторым выходом генератора несущей частоты 8, а выход смесителя 9 - с входом демодулятора 10, выход которого соединен с первым входом блока обработки сигнала 11. Второй вход блока обработки сигнала 11 соединен с первым выходом управляющего устройства 12, второй выход которого соединен с управляющим входом генератора несущей частоты 8. Вход управляющего устройства 12 подключен к устройству включения считывателя 13. Выход блока обработки сигнала 11 может быть подключен к расположенным рядом устройствам,например, сигнальным. В качестве приемопередающей антенны 6 считывателя используют антенну, имеющую узкую диаграмму направленности как в азимутальной, так и в угломестной плоскости. Устройство идентификации объектов работает следующим образом. Перед появлением датчика в зоне диаграммы направленности приемопередающей антенны 6 устройство включения считывателя 13 выдает сигнал на включение излучения. Несущая частота формируется в генераторе несущей частоты 8 и включается сигналом с управляющего устройства 12. Несущая частота через циркулятор 7 поступает на приемопередающую антенну 6 и на первый вход смесителя 9. После появления сигнала с устройства включения считывателя 13 приемопередающая антенна 6 облучает датчик несущей немодулированной частотой. Поступающий на приемопередающую антенну 6 ответный модулированный сигнал затем идет через циркулятор 7 на второй вход смесителя 9. С выхода смесителя 9 сигнал поступает на демодулятор 10. Выделенный демодулятором 10 полезный сигнал поступает на блок обработки сигнала 11. Блок обработки сигнала 11 принимает решение о достоверности идентификационного кода. Блок обработки сигнала 11 обрабатывает информацию при наличии сигнала с управляющего устройства 12. При появлении датчика в рабочей зоне диаграммы направленности приемопередающей антенны 6 считывателя на антенне 1 датчика наводится немодулированный сигнал, который через четвертьволновой согласующий трансформатор 14 поступает на вход устройства питания 2, где энергия несущей частоты преобразуется в постоянное напряжение. Выпрямленное напряжение поступает на кодер кодовых посылок 5 и на вход интегратора 15. При перемещении датчика в совместной рабочей зоне диаграмм направленности антенн 1 и 6 на выходе интегратора 15 возникает перепад напряжения, угол наклона фронта которого увеличивается в обострителе фронта нарастания напряжения питания 16. Этот преобразованный перепад фронта напряжения, служащий сигналом синхронизации, поступает на входы устройства синхронизации 3, запоминающего устройства 4 и кодера кодовых посылок 5. Импульсное напряжение с выхода устройства синхронизации 3 поступает на управляющий вход запоминающего устройства 4, что обеспечивает считывание предварительно записанного в нем идентификационного кода. Этот код поступает на вход кодера кодовых посылок 5, который модулирует отраженный от антенны 1 сигнал. Считанная и декодированная в блоке обработки сигнала 11 информация может быть использована как для инициации устройств автоматики пользователя, так и для сохранения на носителе любого типа,включая ЭВМ, с целью последующей обработки. Предлагаемое устройство идентификации объектов показало в процессе испытаний высокую степень достоверности идентификации, в частности железнодорожных вагонов, что позволило использовать его при идентификации подвижного состава компании Казакстан темiр жолы. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство идентификации объектов, состоящее из считывателя и датчика, содержащего информацию об объекте идентификации и состоящего из антенны, подключенной через устройство питания к устройству синхронизации, запоминающему устройству и кодеру кодовых посылок, соединенных последовательно, а считыватель содержит приемопередающую антенну, передающий тракт которой соединен через циркулятор с первым выходом генератора несущей частоты, и приемный тракт через циркулятор с первым входом смесителя, второй вход которого соединен с вторым выходом генератора несущей частоты, а выход смесителя соединен с входом демодулятора, выход демодулятора - с первым входом блока обработки сигнала, второй вход блока обработки сигнала - с первым выходом управляющего устройства,второй выход которого соединен с управляющим входом генератора несущей частоты, а вход управляющего устройства соединен с устройством включения считывателя, отличающееся тем, что приемопередающая антенна считывателя конструктивно выполнена с узкой диаграммой направленности, а датчик дополнительно содержит согласующий трансформатор, подключенный к антенне перед устройством-2 008021 питания, интегратор, подключенный к его выходу, и обостритель фронта нарастания напряжения питания, вход которого соединен с выходом интегратора, и выход - с питающими входами устройства синхронизации, запоминающего устройства и кодера кодовых посылок.
