Конфета-игрушка.

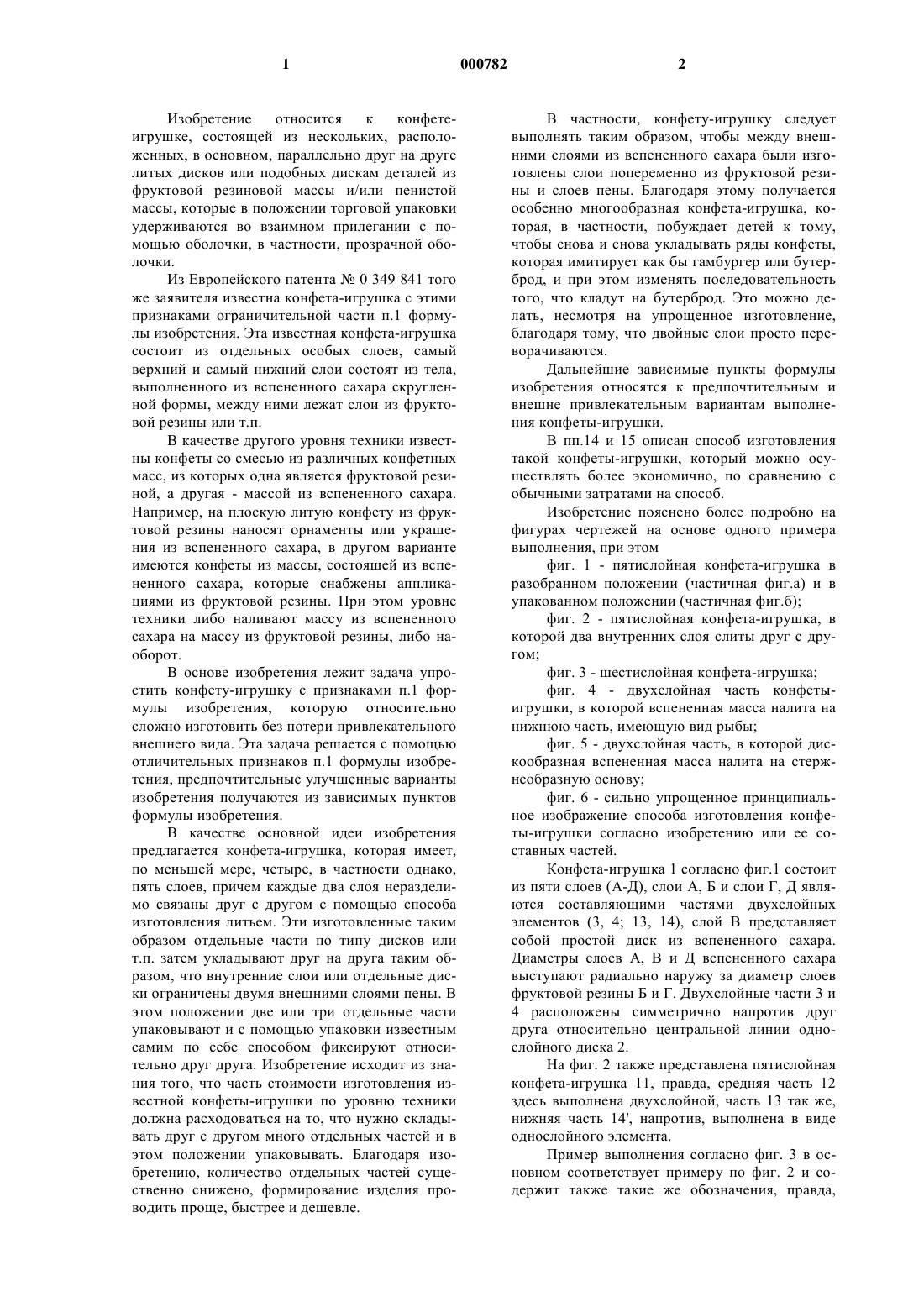

1 Изобретение относится к конфетеигрушке, состоящей из нескольких, расположенных, в основном, параллельно друг на друге литых дисков или подобных дискам деталей из фруктовой резиновой массы и/или пенистой массы, которые в положении торговой упаковки удерживаются во взаимном прилегании с помощью оболочки, в частности, прозрачной оболочки. Из Европейского патента 0 349 841 того же заявителя известна конфета-игрушка с этими признаками ограничительной части п.1 формулы изобретения. Эта известная конфета-игрушка состоит из отдельных особых слоев, самый верхний и самый нижний слои состоят из тела,выполненного из вспененного сахара скругленной формы, между ними лежат слои из фруктовой резины или т.п. В качестве другого уровня техники известны конфеты со смесью из различных конфетных масс, из которых одна является фруктовой резиной, а другая - массой из вспененного сахара. Например, на плоскую литую конфету из фруктовой резины наносят орнаменты или украшения из вспененного сахара, в другом варианте имеются конфеты из массы, состоящей из вспененного сахара, которые снабжены аппликациями из фруктовой резины. При этом уровне техники либо наливают массу из вспененного сахара на массу из фруктовой резины, либо наоборот. В основе изобретения лежит задача упростить конфету-игрушку с признаками п.1 формулы изобретения, которую относительно сложно изготовить без потери привлекательного внешнего вида. Эта задача решается с помощью отличительных признаков п.1 формулы изобретения, предпочтительные улучшенные варианты изобретения получаются из зависимых пунктов формулы изобретения. В качестве основной идеи изобретения предлагается конфета-игрушка, которая имеет,по меньшей мере, четыре, в частности однако,пять слоев, причем каждые два слоя неразделимо связаны друг с другом с помощью способа изготовления литьем. Эти изготовленные таким образом отдельные части по типу дисков или т.п. затем укладывают друг на друга таким образом, что внутренние слои или отдельные диски ограничены двумя внешними слоями пены. В этом положении две или три отдельные части упаковывают и с помощью упаковки известным самим по себе способом фиксируют относительно друг друга. Изобретение исходит из знания того, что часть стоимости изготовления известной конфеты-игрушки по уровню техники должна расходоваться на то, что нужно складывать друг с другом много отдельных частей и в этом положении упаковывать. Благодаря изобретению, количество отдельных частей существенно снижено, формирование изделия проводить проще, быстрее и дешевле. 2 В частности, конфету-игрушку следует выполнять таким образом, чтобы между внешними слоями из вспененного сахара были изготовлены слои попеременно из фруктовой резины и слоев пены. Благодаря этому получается особенно многообразная конфета-игрушка, которая, в частности, побуждает детей к тому,чтобы снова и снова укладывать ряды конфеты,которая имитирует как бы гамбургер или бутерброд, и при этом изменять последовательность того, что кладут на бутерброд. Это можно делать, несмотря на упрощенное изготовление,благодаря тому, что двойные слои просто переворачиваются. Дальнейшие зависимые пункты формулы изобретения относятся к предпочтительным и внешне привлекательным вариантам выполнения конфеты-игрушки. В пп.14 и 15 описан способ изготовления такой конфеты-игрушки, который можно осуществлять более экономично, по сравнению с обычными затратами на способ. Изобретение пояснено более подробно на фигурах чертежей на основе одного примера выполнения, при этом фиг. 1 - пятислойная конфета-игрушка в разобранном положении (частичная фиг.а) и в упакованном положении (частичная фиг.б); фиг. 2 - пятислойная конфета-игрушка, в которой два внутренних слоя слиты друг с другом; фиг. 3 - шестислойная конфета-игрушка; фиг. 4 - двухслойная часть конфетыигрушки, в которой вспененная масса налита на нижнюю часть, имеющую вид рыбы; фиг. 5 - двухслойная часть, в которой дискообразная вспененная масса налита на стержнеобразную основу; фиг. 6 - сильно упрощенное принципиальное изображение способа изготовления конфеты-игрушки согласно изобретению или ее составных частей. Конфета-игрушка 1 согласно фиг.1 состоит из пяти слоев (А-Д), слои А, Б и слои Г, Д являются составляющими частями двухслойных элементов (3, 4; 13, 14), слой В представляет собой простой диск из вспененного сахара. Диаметры слоев А, В и Д вспененного сахара выступают радиально наружу за диаметр слоев фруктовой резины Б и Г. Двухслойные части 3 и 4 расположены симметрично напротив друг друга относительно центральной линии однослойного диска 2. На фиг. 2 также представлена пятислойная конфета-игрушка 11, правда, средняя часть 12 здесь выполнена двухслойной, часть 13 так же,нижняя часть 14', напротив, выполнена в виде однослойного элемента. Пример выполнения согласно фиг. 3 в основном соответствует примеру по фиг. 2 и содержит также такие же обозначения, правда, 3 радиусы различных слоев отличаются от радиусов на фиг. 2. На фиг. 4 можно увидеть, что на имеющий форму рыбы слой фруктовой резины 30 налит слой 31 вспененного сахара. Слой вспененного сахара 31 выступает, таким образом, свободно над верхней и нижней кромкой слоя 30 фруктовой резины, а она выступает, правда, концом головы и хвоста выполненного из нее элемента в виде рыбы за край слоя 31 вспененного сахара. Интересным является этот способ литья тем, что в следующих друг за другом непосредственно операциях литья удается отлить двухслойные части, причем еще не охлажденную массу из фруктовой резины снабжают наливаемой на нее калоттой из вспененного сахара, радиус которой больше, чем поперечное сечение отлитых ранее форм. Калотта из вспененного сахара выступает, таким образом, за отштампованную форму и лежит - как это хорошо видно из фиг. 6 - своими нижними сторонами 21 на расположенной рядом с выштампованной в кукурузном крахмале формой 15 основы области поверхности 20 слоя кукурузного крахмала и там отверждается. Структура конфеты-игрушки согласно фиг.5, в основном, соответствует структуре по фиг.4, правда, форма и размеры слоя 30 фруктовой резины на фиг.4 изменены. Выполненная в виде прозрачной упаковки 40 оболочка представлена лишь на фиг.1 б. Для того, чтобы отдельные части/слои конфетыигрушки удерживать вместе, она используется и при вариантах выполнения, представленных на фиг. 2-5. Фиг. 6 показывает с помощью сильно упрощенного принципиального изображения изготовление, например, двухслойной средней части 12 конфеты-игрушки по фиг. 2. При этом конфетную массу, например, массу из фруктовой резины заливают в подготовленную литейную форму 15, которая, например, может состоять из уплотненного слоя кукурузного крахмала для случая конфетной массы в форме фруктовой резины. При этом образуется слой конфетной массы или соотв. слой фруктовой резины 30. Затем на свеженалитую, в частности, еще не охлажденную конфетную массу первого слоя наливают второй слой, в частности, из вспененной массы. Благодаря этому, возникает связанный с первым слоем, например, слоем 30 фруктовой резины второй слой, например, слой 31 пены. Затем после совместного охлаждения двухслойное тело покрывают пудрой и собирают с другими двухслойными фасонными телами в, по меньшей мере, четырехслойную конфетуигрушку. После этого осуществляют фиксирование обоих двухслойных фасонных тел с помощью прозрачной упаковки 40 (ср. с фиг. 1 б). Слой 31 пены можно наливать в самых разных формах, например, в виде дисков или калотт, а 4 также различнейших цветов и/или вкусовых качеств. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Конфета-игрушка, состоящая из нескольких расположенных в основном параллельно друг на друге отлитых дисков или дискообразных элементов из вспененной массы и,возможно, фруктовой резины, которые в положении торговой упаковки поддерживаются во взаимном прилегании с помощью оболочки в виде прозрачной упаковки, причем конфетаигрушка (1, 11) имеет, по меньшей мере, четыре слоя (А, Б; Г, Д), отличающаяся тем, что каждые два слоя (АБ и ГД) неразделимо связаны друг с другом за счет изготовления литьем и, по меньшей мере, один внешний слой А пены и второй слой Д пены с, соответственно, другим слоем (Б,Г), в частности, со слоем фруктовой резины,образуют двухслойный диск или двухслойный дискообразный элемент (3, 4). 2. Конфета-игрушка по п.1, отличающаяся тем, что она содержит 5 слоев (А-Д) и состоит из трех отдельных элементов (2, 3, 4) или дисков. 3. Конфета-игрушка по п.1 или 2, отличающаяся тем, что оба внешних слоя (А, Д) выполнены в виде слоев пены, а промежуточные слои (Б, В, Г) состоят из фруктовой резины и слоев пены, которые взаимно чередуются. 4. Конфета-игрушка по п.1, отличающаяся тем, что она содержит шесть слоев, которые образуются с помощью трех двухслойных дисков (12, 13, 14), каждый из пены и/или фруктовой резины. 5. Конфета-игрушка по п.1, отличающаяся тем, что расположенные внутри слои образованы исключительно из фруктовой резины. 6. Конфета-игрушка по п.1, отличающаяся тем, что расположенные внутри слои образованы исключительно из пены. 7. Конфета-игрушка по одному из пп.1-6,отличающаяся тем, что оба расположенные снаружи слоя (А, Д) одинаково окрашены, а все расположенные внутри слои имеют различные цвета, которые отличаются от цвета слоев, расположенных снаружи. 8. Конфета-игрушка по одному из пп.1-7,отличающаяся тем, что расположенные снаружи слои (А, Д) имеют одинаковый вкус, а расположенные внутри слои имеют отличающиеся от него вкусовые качества, которые отличаются от вкуса наружных слоев. 9. Конфета-игрушка по одному из пп.1-8,отличающаяся тем, что все слои (А-Е) имеют различные цвета. 10. Конфета-игрушка по одному из пп.1-9,отличающаяся тем, что оба отлитые вместе слоя(АБ, ГД) двухслойных дисков (3, 4; 13, 14) или элементов имеют различные форму/диаметр,цвета и вкус. 11. Конфета-игрушка по одному из пп.110, отличающаяся тем, что дискообразные слои(30) фруктовой резины имеют меньший диаметр, чем отлитые вместе с ними дискообразные слои (31) пены. 12. Конфета-игрушка по одному из пп.111, отличающаяся тем, что предусмотрен, по меньшей мере, один стержнеобразный или выполненный в виде колбаски слой (30) фруктовой резины, который отлит вместе со слоем (31) пены таким образом, что концы колбаски или стержня выступают за диаметр примерно круглого или овального слоя (31) пены. 13. Конфета-игрушка по одному из пп.112, отличающаяся тем, что выполненный в виде рыбы слой (30) фруктовой резины отлит вместе со слоем (31) пены круглого или овального поперечного сечения. 14. Способ изготовления конфетыигрушки, отличающийся следующими операциями: а) штемпелевание литейных форм для первого слоя конфетной массы в уплотненном слое кукурузного крахмала, в частности из массы,состоящей из фруктовой резины,б) заливка конфетной массы, в частности массы из фруктовой резины, в подготовленные литейные формы,в) наливание второго слоя вспененной массы на свежезалитую, еще не охлажденную конфетную массу первого слоя,г) нанесение пудры на изготовленное в соответствии с этапами способа а) - в) двухслойное тело после его общего охлаждения,д) соединение нескольких двухслойных фасонных тел, по меньшей мере, в четырехслойную конфету-игрушку таким образом, что,по меньшей мере, два двухслойных фасонных тела фиксируют относительно друг друга с направленными наружу слоями пены с помощью прозрачной упаковки. 15. Способ по n.14, отличающийся тем, что выполненные в виде дисков или калотт тела из пены наливают на фасонные тела из фруктовой резины различного цвета, формы и вкуса и после охлаждения соединяют друг с другом в четырехслойное, состоящее из двух элементов,или - при добавлении дополнительного однослойного диска - в пятислойное, состоящее из трех элементов тело таким образом, чтобы слои различной формы, размера, цвета и/или вкуса располагались относительно друг друга попеременно или в определенной последовательности(например, АБВБА, причем каждой буквой обозначают слой совершенно определенной формы,цвета, вкуса и размера).
