Устройство для впрыскивания лекарства

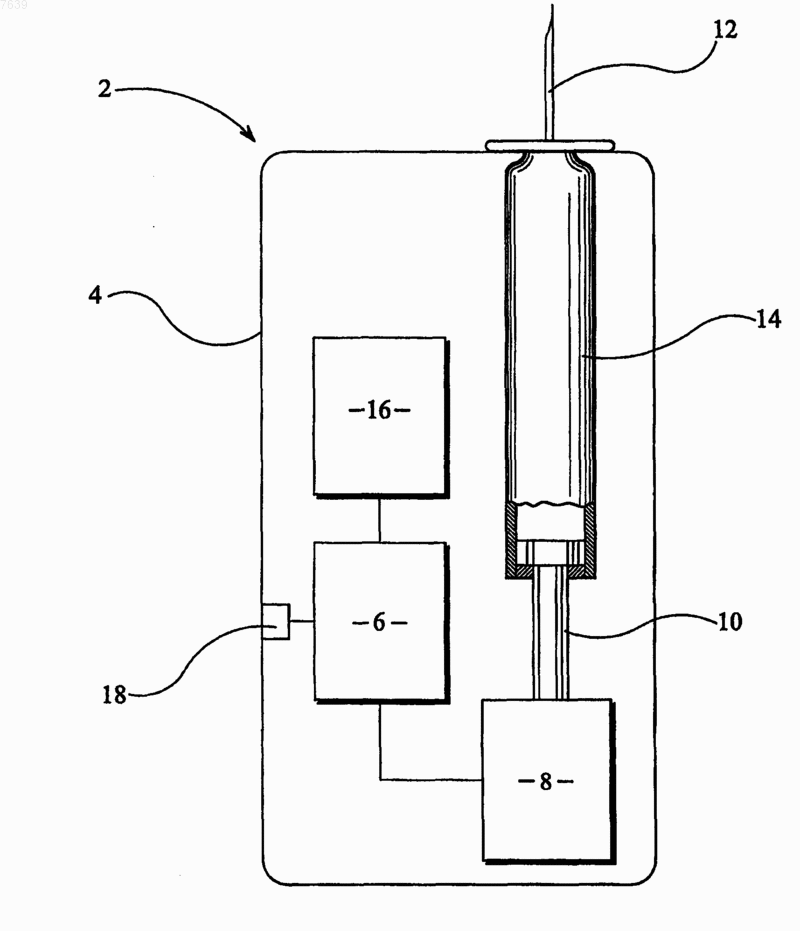

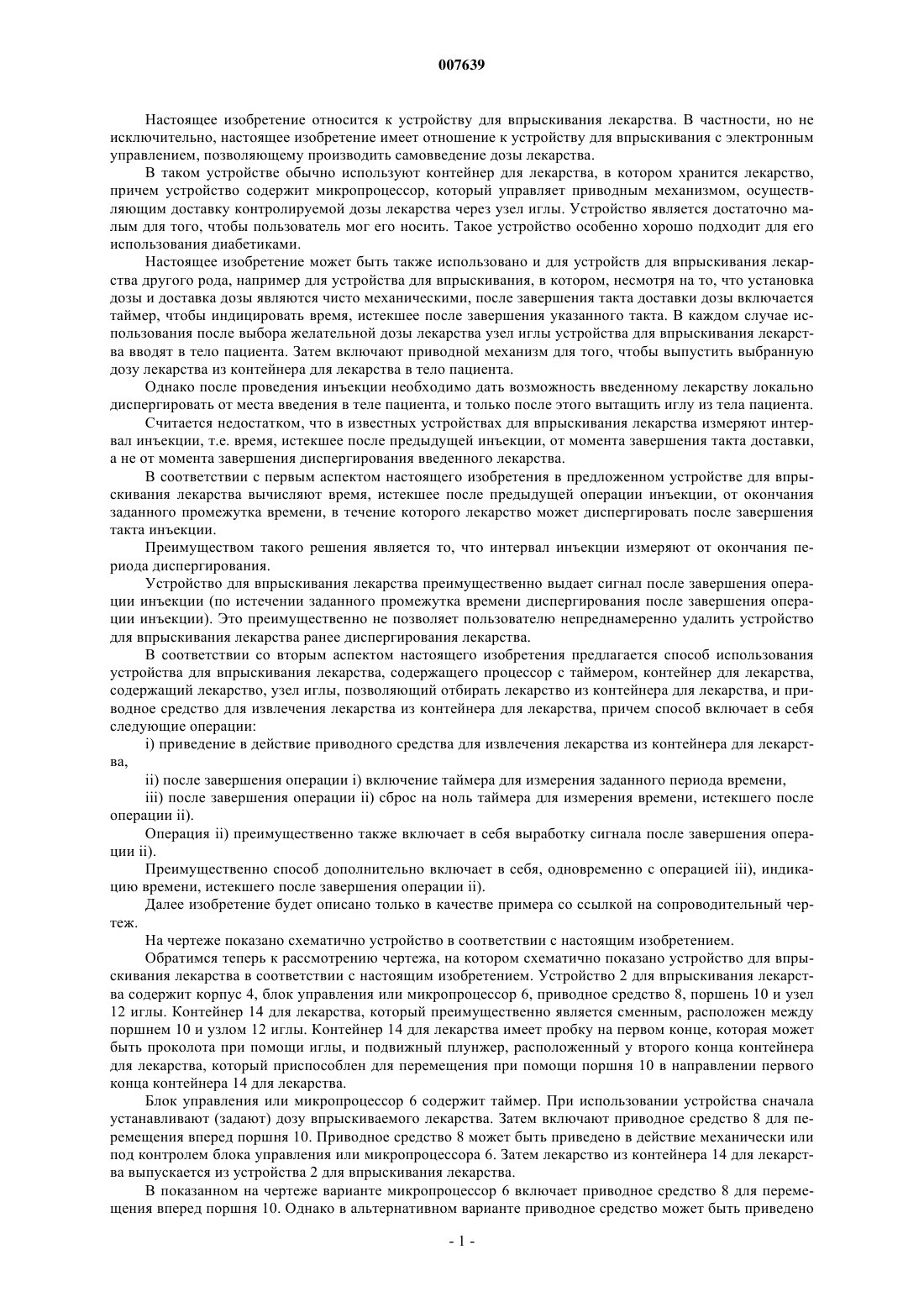

007639 Настоящее изобретение относится к устройству для впрыскивания лекарства. В частности, но не исключительно, настоящее изобретение имеет отношение к устройству для впрыскивания с электронным управлением, позволяющему производить самовведение дозы лекарства. В таком устройстве обычно используют контейнер для лекарства, в котором хранится лекарство,причем устройство содержит микропроцессор, который управляет приводным механизмом, осуществляющим доставку контролируемой дозы лекарства через узел иглы. Устройство является достаточно малым для того, чтобы пользователь мог его носить. Такое устройство особенно хорошо подходит для его использования диабетиками. Настоящее изобретение может быть также использовано и для устройств для впрыскивания лекарства другого рода, например для устройства для впрыскивания, в котором, несмотря на то, что установка дозы и доставка дозы являются чисто механическими, после завершения такта доставки дозы включается таймер, чтобы индицировать время, истекшее после завершения указанного такта. В каждом случае использования после выбора желательной дозы лекарства узел иглы устройства для впрыскивания лекарства вводят в тело пациента. Затем включают приводной механизм для того, чтобы выпустить выбранную дозу лекарства из контейнера для лекарства в тело пациента. Однако после проведения инъекции необходимо дать возможность введенному лекарству локально диспергировать от места введения в теле пациента, и только после этого вытащить иглу из тела пациента. Считается недостатком, что в известных устройствах для впрыскивания лекарства измеряют интервал инъекции, т.е. время, истекшее после предыдущей инъекции, от момента завершения такта доставки,а не от момента завершения диспергирования введенного лекарства. В соответствии с первым аспектом настоящего изобретения в предложенном устройстве для впрыскивания лекарства вычисляют время, истекшее после предыдущей операции инъекции, от окончания заданного промежутка времени, в течение которого лекарство может диспергировать после завершения такта инъекции. Преимуществом такого решения является то, что интервал инъекции измеряют от окончания периода диспергирования. Устройство для впрыскивания лекарства преимущественно выдает сигнал после завершения операции инъекции (по истечении заданного промежутка времени диспергирования после завершения операции инъекции). Это преимущественно не позволяет пользователю непреднамеренно удалить устройство для впрыскивания лекарства ранее диспергирования лекарства. В соответствии со вторым аспектом настоящего изобретения предлагается способ использования устройства для впрыскивания лекарства, содержащего процессор с таймером, контейнер для лекарства,содержащий лекарство, узел иглы, позволяющий отбирать лекарство из контейнера для лекарства, и приводное средство для извлечения лекарства из контейнера для лекарства, причем способ включает в себя следующие операции:i) приведение в действие приводного средства для извлечения лекарства из контейнера для лекарства,ii) после завершения операции i) включение таймера для измерения заданного периода времени,iii) после завершения операции ii) сброс на ноль таймера для измерения времени, истекшего после операции ii). Операция ii) преимущественно также включает в себя выработку сигнала после завершения операции ii). Преимущественно способ дополнительно включает в себя, одновременно с операцией iii), индикацию времени, истекшего после завершения операции ii). Далее изобретение будет описано только в качестве примера со ссылкой на сопроводительный чертеж. На чертеже показано схематично устройство в соответствии с настоящим изобретением. Обратимся теперь к рассмотрению чертежа, на котором схематично показано устройство для впрыскивания лекарства в соответствии с настоящим изобретением. Устройство 2 для впрыскивания лекарства содержит корпус 4, блок управления или микропроцессор 6, приводное средство 8, поршень 10 и узел 12 иглы. Контейнер 14 для лекарства, который преимущественно является сменным, расположен между поршнем 10 и узлом 12 иглы. Контейнер 14 для лекарства имеет пробку на первом конце, которая может быть проколота при помощи иглы, и подвижный плунжер, расположенный у второго конца контейнера для лекарства, который приспособлен для перемещения при помощи поршня 10 в направлении первого конца контейнера 14 для лекарства. Блок управления или микропроцессор 6 содержит таймер. При использовании устройства сначала устанавливают (задают) дозу впрыскиваемого лекарства. Затем включают приводное средство 8 для перемещения вперед поршня 10. Приводное средство 8 может быть приведено в действие механически или под контролем блока управления или микропроцессора 6. Затем лекарство из контейнера 14 для лекарства выпускается из устройства 2 для впрыскивания лекарства. В показанном на чертеже варианте микропроцессор 6 включает приводное средство 8 для перемещения вперед поршня 10. Однако в альтернативном варианте приводное средство может быть приведено-1 007639 в действие механически, чтобы произвести перемещения вперед поршня. В этом последнем случае микропроцессор контролирует работу приводного средства. В любом случае поршень перемещается вперед для выталкивания дозы лекарства из контейнера для лекарства. Устройство для впрыскивания лекарства может также содержать и другие элементы, предназначенные для выполнения других необходимых известных функций. Таймер, объединенный с блоком управления или с микропроцессором 6, включают после завершения перемещения поршня 10, т.е. после такта инъекции. После этого должен истечь заданный период времени, необходимый для диспергирования лекарства в теле пациента. По завершении этого первого периода времени таймер сбрасывают на ноль и затем вновь включают. Теперь таймер регистрирует интервал инъекции в соответствии с настоящим изобретением. Устройство 2 для впрыскивания лекарства может дополнительно иметь индикатор 16, которым преимущественно может быть жидкокристаллический индикатор (ЖКИ). Индикатор 16 может быть использован для отображения длительности интервала инъекции. Устройство 2 для впрыскивания лекарства может дополнительно иметь сигнализатор 18, такой как звонок, чтобы оповещать пользователя о том, что период диспергирования истек и иглу можно извлечь из тела. Альтернативно, пользователь может получать информацию об интервале инъекции на индикаторе 16, что позволяет судить о том, что период диспергирования истек. Пользователь устройства для впрыскивания лекарства сначала приводит в действие устройство для впрыскивания лекарства, чтобы выбрать дозу вводимого лекарства. Затем пациент вводит узел 12 иглы в свое тело, чтобы произвести инъекцию лекарства. После этого пользователь приводит в действие устройство для впрыскивания лекарства, чтобы произвести перемещение вперед поршня 10. Затем пользователь должен выждать короткое время, чтобы лекарство могло диспергировать. Если узел 12 иглы вывести из тела слишком рано, то лекарство вытечет из образованной иглой колотой раны и в результате будет введена уменьшенная доза лекарства. Поэтому по истечении заданного периода времени после такта инъекции микропроцессор 6 вырабатывает сигнал, визуальный, звуковой или тот и другой, который дает информацию о том, что узел 12 иглы можно извлечь из тела пациента. Для выработки сигнала может быть использован звонок 18, если требуется звуковой сигнал. В момент выработки сигнала микропроцессор 6 сбрасывает таймер на ноль и затем измеряет время,истекшее с момента выработки сигнала. Время, истекшее с момента выработки сигнала, может выводиться на индикатор 16 для информирования пользователя. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для впрыскивания лекарства, содержащее контейнер, поршень, иглу, приводное средство, устройство управления работой приводного средства и таймер, связанный с устройством управления, в котором таймер выполнен с возможностью выдачи сигнала о моменте изъятия иглы по прошествии заданного периода времени с момента завершения работы приводного средства. 2. Устройство по п.1, в котором устройство управления выполнено с возможностью сброса на ноль таймера после истечения заданного периода времени. 3. Устройство по п.1 или 2, дополнительно содержащее индикатор для отображения времени, истекшего после операции инъекции. 4. Устройство по п.2 или 3, дополнительно содержащее средство для индикации окончания заданного периода времени от момента завершения работы приводного средства. 5. Способ впрыскивания лекарства с помощью устройства по одному из пп.1-4, включающий в себя следующие операции:i) приведение в действие приводного средства для извлечения лекарства из контейнера,ii) после завершения операции i) включение таймера для отсчета заданного периода времени, ограничивающего нахождение иглы в теле пациента,iii) после завершения операции ii) сброс на ноль таймера для отсчета времени, истекшего после операции ii). 6. Способ по п.5, в котором операция ii) также включает в себя сигнальное оповещение о завершении операции ii).
