Затворный механизм

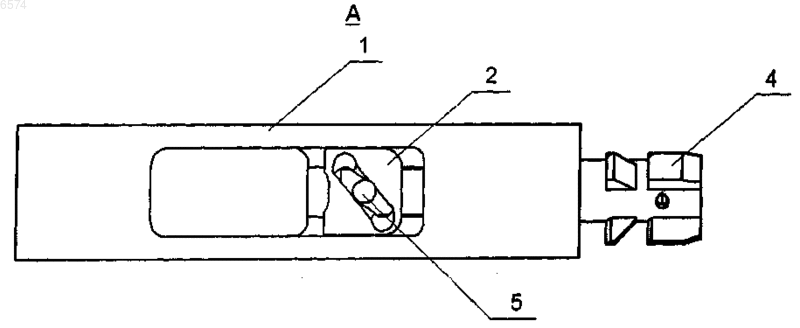

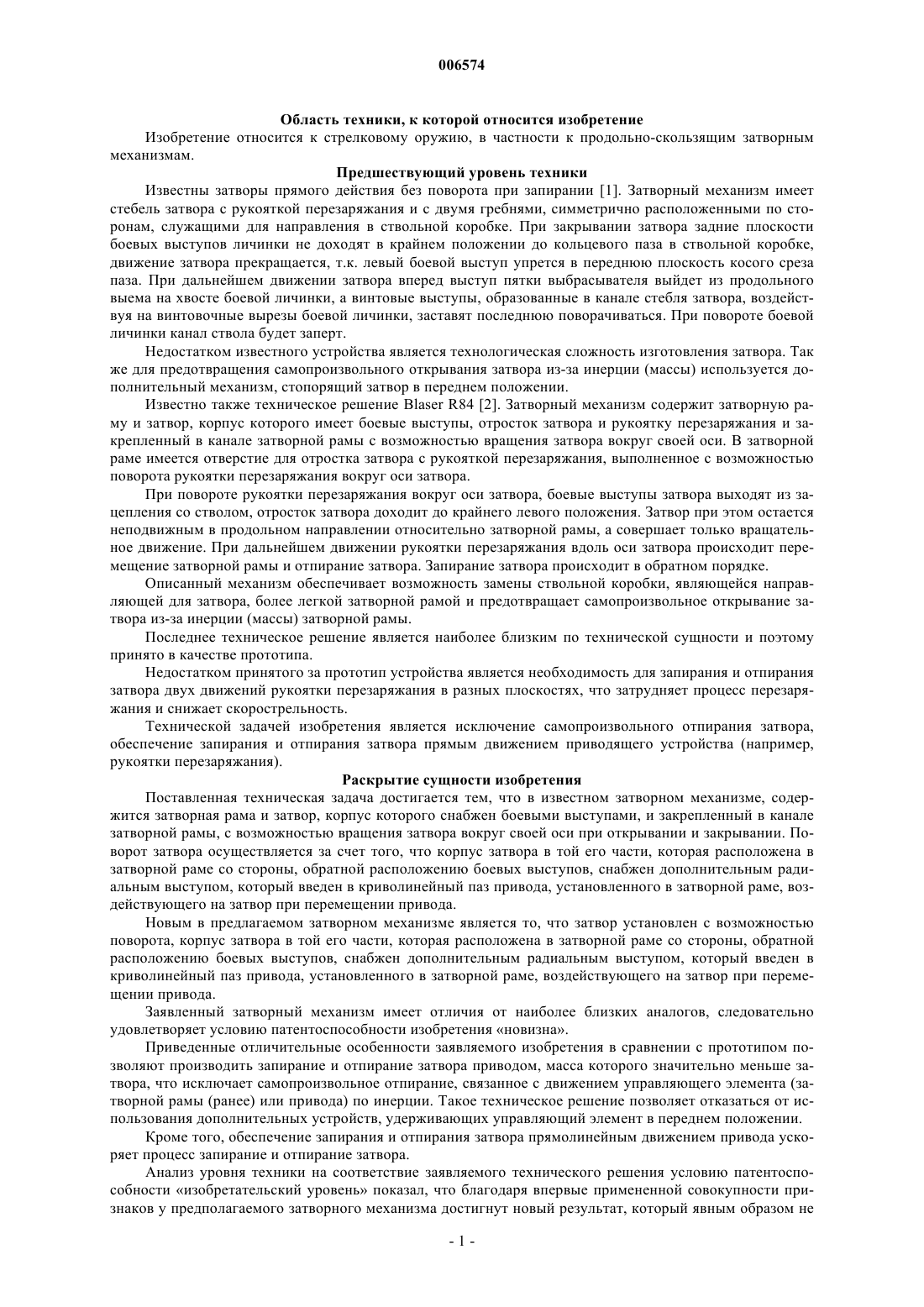

006574 Область техники, к которой относится изобретение Изобретение относится к стрелковому оружию, в частности к продольно-скользящим затворным механизмам. Предшествующий уровень техники Известны затворы прямого действия без поворота при запирании [1]. Затворный механизм имеет стебель затвора с рукояткой перезаряжания и с двумя гребнями, симметрично расположенными по сторонам, служащими для направления в ствольной коробке. При закрывании затвора задние плоскости боевых выступов личинки не доходят в крайнем положении до кольцевого паза в ствольной коробке,движение затвора прекращается, т.к. левый боевой выступ упрется в переднюю плоскость косого среза паза. При дальнейшем движении затвора вперед выступ пятки выбрасывателя выйдет из продольного выема на хвосте боевой личинки, а винтовые выступы, образованные в канале стебля затвора, воздействуя на винтовочные вырезы боевой личинки, заставят последнюю поворачиваться. При повороте боевой личинки канал ствола будет заперт. Недостатком известного устройства является технологическая сложность изготовления затвора. Так же для предотвращения самопроизвольного открывания затвора из-за инерции (массы) используется дополнительный механизм, стопорящий затвор в переднем положении. Известно также техническое решение Blaser R84 [2]. Затворный механизм содержит затворную раму и затвор, корпус которого имеет боевые выступы, отросток затвора и рукоятку перезаряжания и закрепленный в канале затворной рамы с возможностью вращения затвора вокруг своей оси. В затворной раме имеется отверстие для отростка затвора с рукояткой перезаряжания, выполненное с возможностью поворота рукоятки перезаряжания вокруг оси затвора. При повороте рукоятки перезаряжания вокруг оси затвора, боевые выступы затвора выходят из зацепления со стволом, отросток затвора доходит до крайнего левого положения. Затвор при этом остается неподвижным в продольном направлении относительно затворной рамы, а совершает только вращательное движение. При дальнейшем движении рукоятки перезаряжания вдоль оси затвора происходит перемещение затворной рамы и отпирание затвора. Запирание затвора происходит в обратном порядке. Описанный механизм обеспечивает возможность замены ствольной коробки, являющейся направляющей для затвора, более легкой затворной рамой и предотвращает самопроизвольное открывание затвора из-за инерции (массы) затворной рамы. Последнее техническое решение является наиболее близким по технической сущности и поэтому принято в качестве прототипа. Недостатком принятого за прототип устройства является необходимость для запирания и отпирания затвора двух движений рукоятки перезаряжания в разных плоскостях, что затрудняет процесс перезаряжания и снижает скорострельность. Технической задачей изобретения является исключение самопроизвольного отпирания затвора,обеспечение запирания и отпирания затвора прямым движением приводящего устройства (например,рукоятки перезаряжания). Раскрытие сущности изобретения Поставленная техническая задача достигается тем, что в известном затворном механизме, содержится затворная рама и затвор, корпус которого снабжен боевыми выступами, и закрепленный в канале затворной рамы, с возможностью вращения затвора вокруг своей оси при открывании и закрывании. Поворот затвора осуществляется за счет того, что корпус затвора в той его части, которая расположена в затворной раме со стороны, обратной расположению боевых выступов, снабжен дополнительным радиальным выступом, который введен в криволинейный паз привода, установленного в затворной раме, воздействующего на затвор при перемещении привода. Новым в предлагаемом затворном механизме является то, что затвор установлен с возможностью поворота, корпус затвора в той его части, которая расположена в затворной раме со стороны, обратной расположению боевых выступов, снабжен дополнительным радиальным выступом, который введен в криволинейный паз привода, установленного в затворной раме, воздействующего на затвор при перемещении привода. Заявленный затворный механизм имеет отличия от наиболее близких аналогов, следовательно удовлетворяет условию патентоспособности изобретения новизна. Приведенные отличительные особенности заявляемого изобретения в сравнении с прототипом позволяют производить запирание и отпирание затвора приводом, масса которого значительно меньше затвора, что исключает самопроизвольное отпирание, связанное с движением управляющего элемента (затворной рамы (ранее) или привода) по инерции. Такое техническое решение позволяет отказаться от использования дополнительных устройств, удерживающих управляющий элемент в переднем положении. Кроме того, обеспечение запирания и отпирания затвора прямолинейным движением привода ускоряет процесс запирание и отпирание затвора. Анализ уровня техники на соответствие заявляемого технического решения условию патентоспособности изобретательский уровень показал, что благодаря впервые примененной совокупности признаков у предполагаемого затворного механизма достигнут новый результат, который явным образом не-1 006574 следует из известных технических решений, что подтверждает соответствие заявленного технического решения условию патентоспособности изобретения изобретательский уровень. Признаки заявляемого изобретения взаимосвязаны, развивают и дополняют друг друга, образуя единый изобретательский замысел, который позволяет решить поставленную техническую задачу. Таким образом, заявленное техническое решение удовлетворяет требованию единства изобретения. Изобретение поясняется чертежами. Краткое описание чертежей На фиг. 1 представлен продольный разрез затвора; на фиг. 2 представлен вид снизу фиг. 1. Вариант осуществления изобретения. Затворный механизм, содержащий затворную раму 1, привод 2 и затвор 3, корпус которого снабжен боевыми выступами 4, и закрепленный в канале затворной рамы 1 с возможностью вращения затвора 3 вокруг своей оси при открывании и закрывании. Корпус затвора в той его части, которая расположена в затворной раме 1 со стороны обратной расположению боевых выступов 4, снабжен дополнительным радиальным выступом 5, который введен в криволинейный паз привода 2. Затворный механизм работает следующим образом. Исходное положение: затвор 3 закрыт, привод 2 находиться в крайнем переднем положении. Для отпирания канала ствола необходимо начать перемещение привода 2 назад, при этом фигурный паз привода 2 начинает воздействовать на выступ 5 затвора и проворачивать затвор 3. Боевые выступы 4 затвора выходят из зацепления со стволом, выступ 5 затвора доходит до крайней точки фигурного паза привода 2. Дальнейшее движение привода 2 назад приводит к перемещению затворной рамы 2 и открытию затвора 3. При запирании затворная рама 1 перемещается в крайнее переднее положение. В ходе этого движения блокировка от преждевременного поворота затвора 3 осуществляется любым известным способом(например, плунжерным выключателем, скольжением упора затвора по направляющей или т.п.). В крайнем переднем положении блокировка не удерживает более затвор 3 от поворота под действием привода 2. Затворная рама 1 с затвором 3 достигли крайнего переднего положения. Привод 2 продолжает движение и поворачивает затвор 3, воздействуя стенками паза на выступ 5 затвора. Происходит запирание затвора 3. Вариантом затворного механизма (фиг. 3) является поворот затвора 3 за счет того, что в корпусе затвора в той его части, которая расположена в затворной раме 1 со стороны, обратной расположению боевых выступов, выполнен криволинейный паз, в который введен выступ привода 2, воздействующего на затвор при перемещении привода 2. Таким образом, осуществление поворота затвора за счет того, что корпус затвора в той его части,которая расположена в затворной раме со стороны, обратной расположению боевых выступов, снабжен дополнительным радиальным выступом, который введен в криволинейный паз привода, установленного в затворной раме, воздействующего на затвор при перемещении привода, позволяют исключить самопроизвольное отпирание затвора, и обеспечивают запирание и отпирание затвора прямым движением приводящего устройства. Промышленная применимость По изобретению в настоящее время подготовлена техническая документация и готовятся предложения по внедрению на промышленном предприятии. Источники информации, принятые во внимание 1. Благонравов А.А. Материальная часть стрелкового оружия, кн. I, Оборонгиз НКАП, Москва,1945 г., с. 195-204, фиг. 189-190. 2. Bolt action rifles Franf de Haas, 3-е издание 1995 г., Krause Publications, с. 169-173, прототип. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Затворный механизм, содержащий затворную раму и затвор, корпус которого снабжен боевыми выступами, и закрепленный в канале затворной рамы с возможностью вращения затвора вокруг своей оси при открывании и закрывании, отличающийся тем, что поворот затвора осуществляется за счет того,что корпус затвора в той его части, которая расположена в затворной раме со стороны, обратной расположению боевых выступов, снабжен дополнительным радиальным выступом, который введен в криволинейный паз привода, установленного в затворной раме, воздействующего на затвор при перемещении привода. 2. Затворный механизм по п.1, отличающийся тем, что радиальный выступ затвора имеет цилиндрическую форму. 3. Затворный механизм, содержащий затворную раму и затвор, корпус которого снабжен боевыми выступами, и закрепленный в канале затворной рамы с возможностью вращения затвора вокруг своей оси при открывании и закрывании, отличающийся тем, что поворот затвора осуществляется за счет того,что в корпусе затвора в той его части, которая расположена в затворной раме со стороны, обратной расположению боевых выступов, выполнен криволинейный паз, в который введен выступ привода, воздействующего на затвор при перемещении привода.
