Система непрерывной вентиляции для алюминиевых и пластмассовых окон

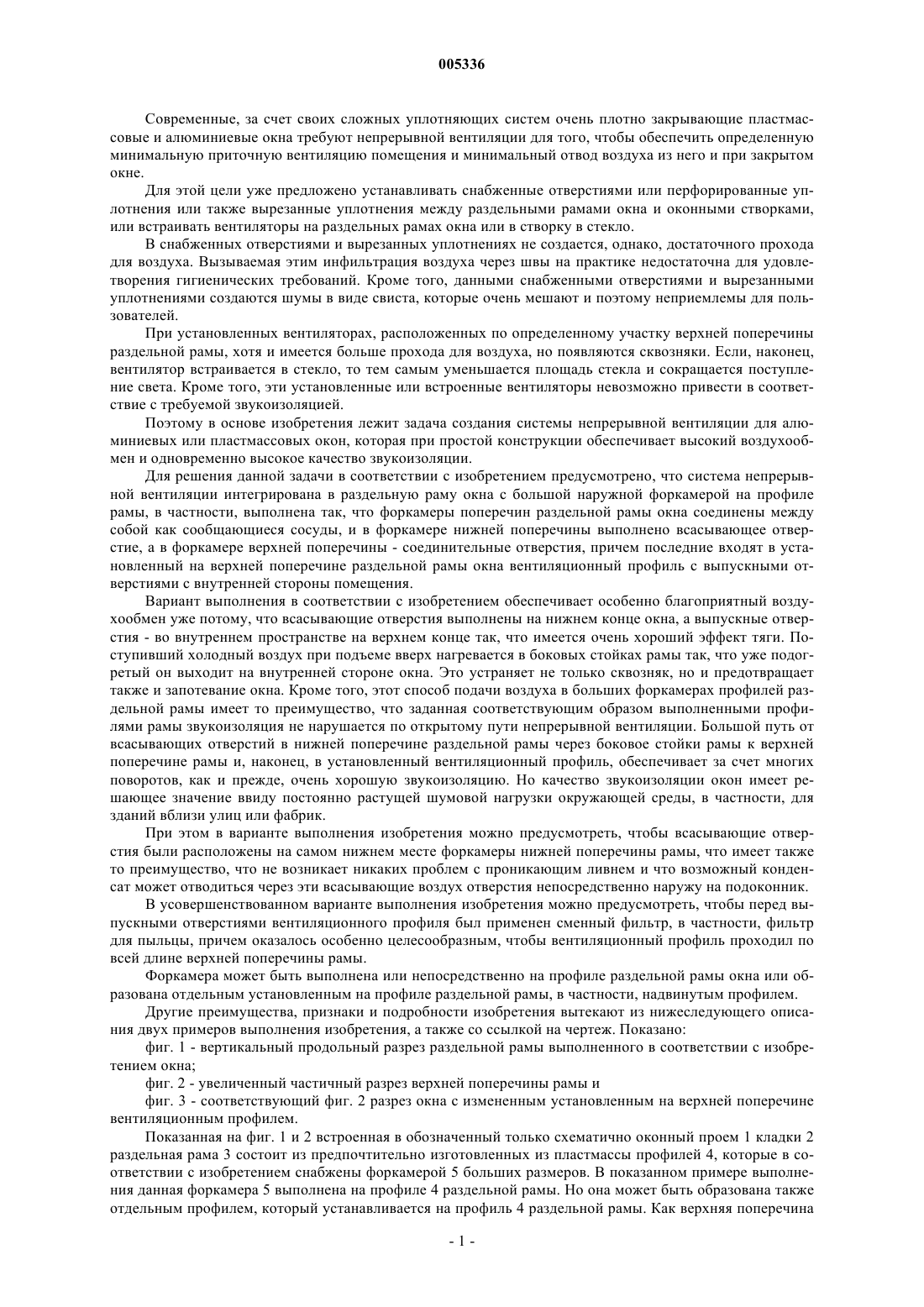

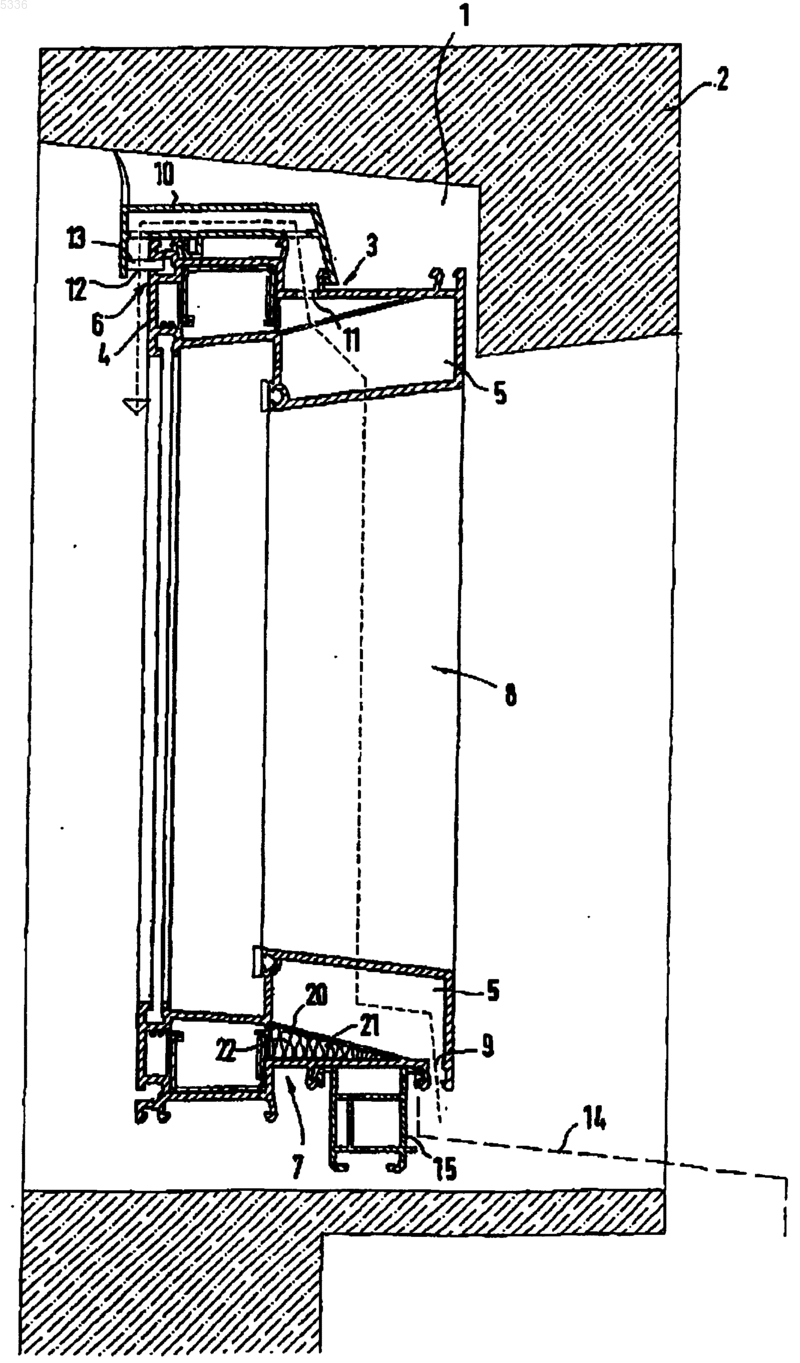

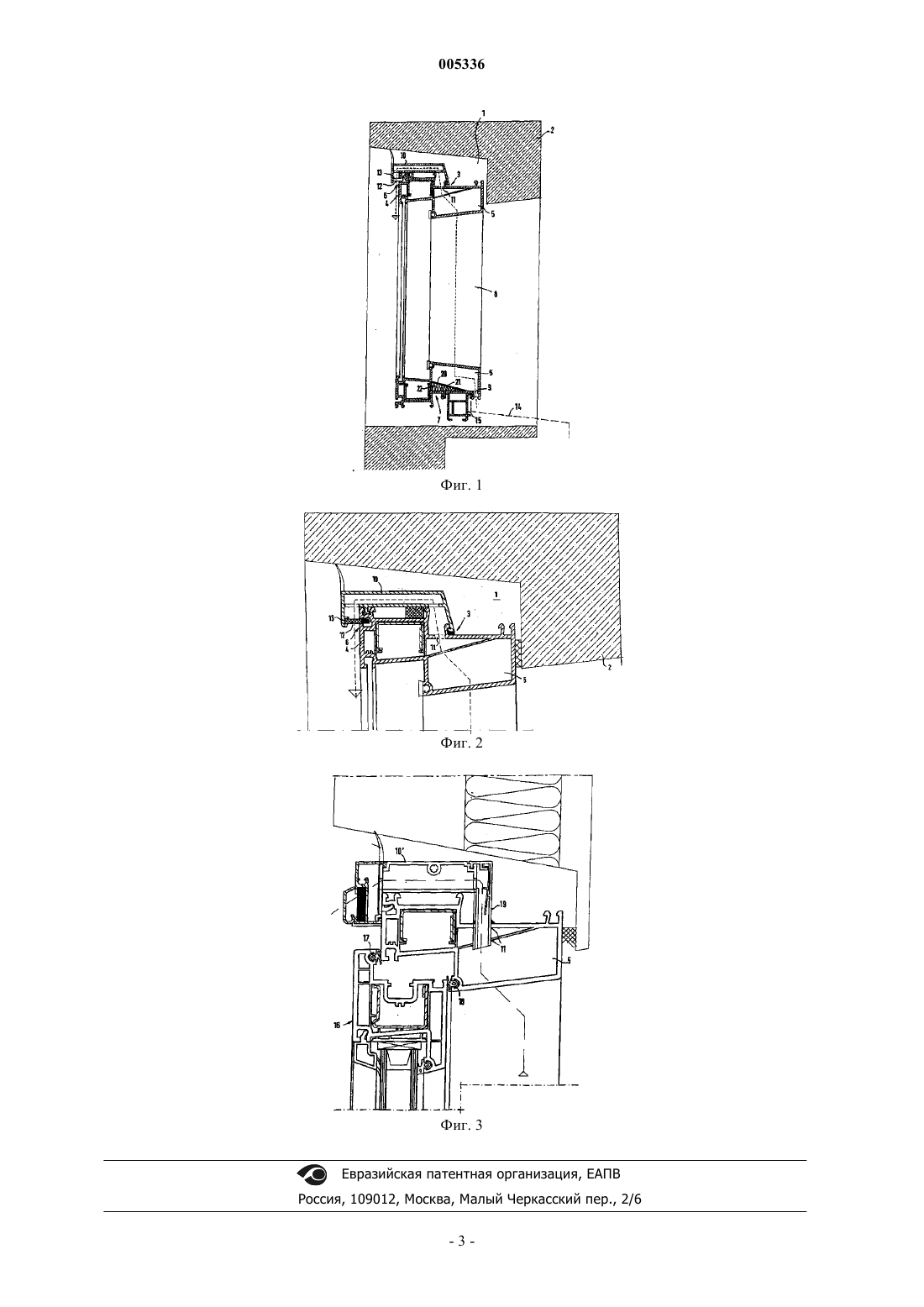

005336 Современные, за счет своих сложных уплотняющих систем очень плотно закрывающие пластмассовые и алюминиевые окна требуют непрерывной вентиляции для того, чтобы обеспечить определенную минимальную приточную вентиляцию помещения и минимальный отвод воздуха из него и при закрытом окне. Для этой цели уже предложено устанавливать снабженные отверстиями или перфорированные уплотнения или также вырезанные уплотнения между раздельными рамами окна и оконными створками,или встраивать вентиляторы на раздельных рамах окна или в створку в стекло. В снабженных отверстиями и вырезанных уплотнениях не создается, однако, достаточного прохода для воздуха. Вызываемая этим инфильтрация воздуха через швы на практике недостаточна для удовлетворения гигиенических требований. Кроме того, данными снабженными отверстиями и вырезанными уплотнениями создаются шумы в виде свиста, которые очень мешают и поэтому неприемлемы для пользователей. При установленных вентиляторах, расположенных по определенному участку верхней поперечины раздельной рамы, хотя и имеется больше прохода для воздуха, но появляются сквозняки. Если, наконец,вентилятор встраивается в стекло, то тем самым уменьшается площадь стекла и сокращается поступление света. Кроме того, эти установленные или встроенные вентиляторы невозможно привести в соответствие с требуемой звукоизоляцией. Поэтому в основе изобретения лежит задача создания системы непрерывной вентиляции для алюминиевых или пластмассовых окон, которая при простой конструкции обеспечивает высокий воздухообмен и одновременно высокое качество звукоизоляции. Для решения данной задачи в соответствии с изобретением предусмотрено, что система непрерывной вентиляции интегрирована в раздельную раму окна с большой наружной форкамерой на профиле рамы, в частности, выполнена так, что форкамеры поперечин раздельной рамы окна соединены между собой как сообщающиеся сосуды, и в форкамере нижней поперечины выполнено всасывающее отверстие, а в форкамере верхней поперечины - соединительные отверстия, причем последние входят в установленный на верхней поперечине раздельной рамы окна вентиляционный профиль с выпускными отверстиями с внутренней стороны помещения. Вариант выполнения в соответствии с изобретением обеспечивает особенно благоприятный воздухообмен уже потому, что всасывающие отверстия выполнены на нижнем конце окна, а выпускные отверстия - во внутреннем пространстве на верхнем конце так, что имеется очень хороший эффект тяги. Поступивший холодный воздух при подъеме вверх нагревается в боковых стойках рамы так, что уже подогретый он выходит на внутренней стороне окна. Это устраняет не только сквозняк, но и предотвращает также и запотевание окна. Кроме того, этот способ подачи воздуха в больших форкамерах профилей раздельной рамы имеет то преимущество, что заданная соответствующим образом выполненными профилями рамы звукоизоляция не нарушается по открытому пути непрерывной вентиляции. Большой путь от всасывающих отверстий в нижней поперечине раздельной рамы через боковое стойки рамы к верхней поперечине рамы и, наконец, в установленный вентиляционный профиль, обеспечивает за счет многих поворотов, как и прежде, очень хорошую звукоизоляцию. Но качество звукоизоляции окон имеет решающее значение ввиду постоянно растущей шумовой нагрузки окружающей среды, в частности, для зданий вблизи улиц или фабрик. При этом в варианте выполнения изобретения можно предусмотреть, чтобы всасывающие отверстия были расположены на самом нижнем месте форкамеры нижней поперечины рамы, что имеет также то преимущество, что не возникает никаких проблем с проникающим ливнем и что возможный конденсат может отводиться через эти всасывающие воздух отверстия непосредственно наружу на подоконник. В усовершенствованном варианте выполнения изобретения можно предусмотреть, чтобы перед выпускными отверстиями вентиляционного профиля был применен сменный фильтр, в частности, фильтр для пыльцы, причем оказалось особенно целесообразным, чтобы вентиляционный профиль проходил по всей длине верхней поперечины рамы. Форкамера может быть выполнена или непосредственно на профиле раздельной рамы окна или образована отдельным установленным на профиле раздельной рамы, в частности, надвинутым профилем. Другие преимущества, признаки и подробности изобретения вытекают из нижеследующего описания двух примеров выполнения изобретения, а также со ссылкой на чертеж. Показано: фиг. 1 - вертикальный продольный разрез раздельной рамы выполненного в соответствии с изобретением окна; фиг. 2 - увеличенный частичный разрез верхней поперечины рамы и фиг. 3 - соответствующий фиг. 2 разрез окна с измененным установленным на верхней поперечине вентиляционным профилем. Показанная на фиг. 1 и 2 встроенная в обозначенный только схематично оконный проем 1 кладки 2 раздельная рама 3 состоит из предпочтительно изготовленных из пластмассы профилей 4, которые в соответствии с изобретением снабжены форкамерой 5 больших размеров. В показанном примере выполнения данная форкамера 5 выполнена на профиле 4 раздельной рамы. Но она может быть образована также отдельным профилем, который устанавливается на профиль 4 раздельной рамы. Как верхняя поперечина-1 005336 6, так и нижняя поперечина 7 и, разумеется, также боковые стойки 8 раздельной рамы снабжены форкамерой 5 в соответствии с изобретением, причем форкамеры всех поперечин и стоек рамы соединены между собой, как сообщающиеся сосуды, как это обозначено штрихпунктирной линией на фиг. 1. Форкамера 5 нижней поперечины 7 раздельной рамы 3 в самом низком месте снабжена всасывающими отверстиями 9 для воздуха, которые одновременно могут служить в качестве вытяжных прорезей для возможно образующегося в раме конденсата. На верхней поперечине 6 раздельной рамы 3 установлен вентиляционный профиль 10, сообщающийся через соединительные отверстия 11 в форкамере 5 верхней поперечины с последней. На внутренней относительно помещения стороне окна предусмотрены выпускные отверстия 12, перед которыми может быть установлен фильтр 13 для пыльцы, предпочтительно с возможностью замены. Только штрихами обозначен подоконник 14, который может удерживаться с помощью заданного подоконника 15. Всасываемый на наружной стороне окна через всасывающие щели 9 воздух поднимается вдоль обоих боковых стоек 8 раздельной рамы 3 окна по их форкамерам вверх и поступает в форкамеру 5 верхней поперечины, откуда он по соединительным отверстиям 11 и вентиляционному профилю 10 поступает к выпускным отверстиям 12 внутрь помещения. Там воздух выходит уже подогретым так, что имеется вентиляция без сквозняка, и основная вентиляция и зимой может осуществляться без перерыва. Фрезерованием форкамеры 5 нижней поперечины 7 для создания всасывающих воздух отверстий 9 уменьшается теплоизоляция (значение К) раздельной рамы. В зависимости от поставленных требований к теплоизоляции для этой цели в образованную внутренней стенкой жесткости 20 камеру 21 может быть установлен теплоизоляционный клин 22, который обладает хорошим воздействием на звукоизоляцию. По этой причине можно при необходимости предусмотреть, чтобы по периметру раздельной рамы в данные камеры 21 форкамер 5 были установлены такие теплоизоляционные клинья из пенопласта. Пример выполнения по фиг. 3, на которой изображена также еще и верхняя часть оконной створки 16 с уплотнениями 17 и 18, которые при непрерывной вентиляции в соответствии с изобретением, разумеется, не должны прерываться, отличается от изображения на фиг. 1 и 2 по существу тем, что вместо проходящего по всей ширине окна вентиляционного профиля 10 применяется доступный на рынке, укороченный по сравнению с шириной окна насадочный вентилятор 10', всасывающий патрубок 19 которого, заканчивающийся обычно свободно около профиля раздельной рамы на верхнем конце, входит в форкамеру 5 верхней поперечины. Выполнение со всасывающими отверстиями 9 в нижней поперечине раздельной рамы в варианте выполнения по фиг. 3 такое же, как и по фиг. 1 и 2. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система непрерывной вентиляции для алюминиевых и пластмассовых окон, отличающаяся тем,что она интегрирована в раздельную раму (3) окна с большой наружной форкамерой (5) на профиле (4) рамы. 2. Система непрерывной вентиляции по п.1, отличающаяся тем, что форкамеры (5) поперечин и стоек (6, 7, 8) раздельной рамы соединены между собой по типу сообщающихся сосудов, и в форкамере (5) нижней поперечины (7) выполнены всасывающие отверстия (9), а в форкамере (5) верхней поперечины(6) выполнены соединительные отверстия (11), причем последние входят в установленный на верхней поперечине (6) раздельной рамы (3) вентиляционный профиль (10, 10') с выпускными отверстиями (12) на внутренней стороне помещения. 3. Система непрерывной вентиляции по п.2, отличающаяся тем, что всасывающие отверстия (9) выполнены в самом низком месте форкамеры (5) нижней поперечины (7). 4. Система непрерывной вентиляции по п.2 или 3, отличающаяся тем, что перед выпускными отверстиями (12) вентиляционного профиля (10) вставлен сменный фильтр, в частности фильтр для пыльцы(13). 5. Система непрерывной вентиляции по одному из пп.2-4, отличающаяся тем, что вентиляционный профиль (10) проходит по всей длине верхней поперечины (6) рамы. 6. Система непрерывной вентиляции по одному из пп.1-5, отличающаяся тем, что форкамера (5) отформована на профиле (4) раздельной рамы. 7. Система непрерывной вентиляции по одному из пп.1-5, отличающаяся тем, что форкамера образована отдельным профилем, установленным, в частности, надвинутым на профиль раздельной рамы.
