Усовершенствования резака для керамики

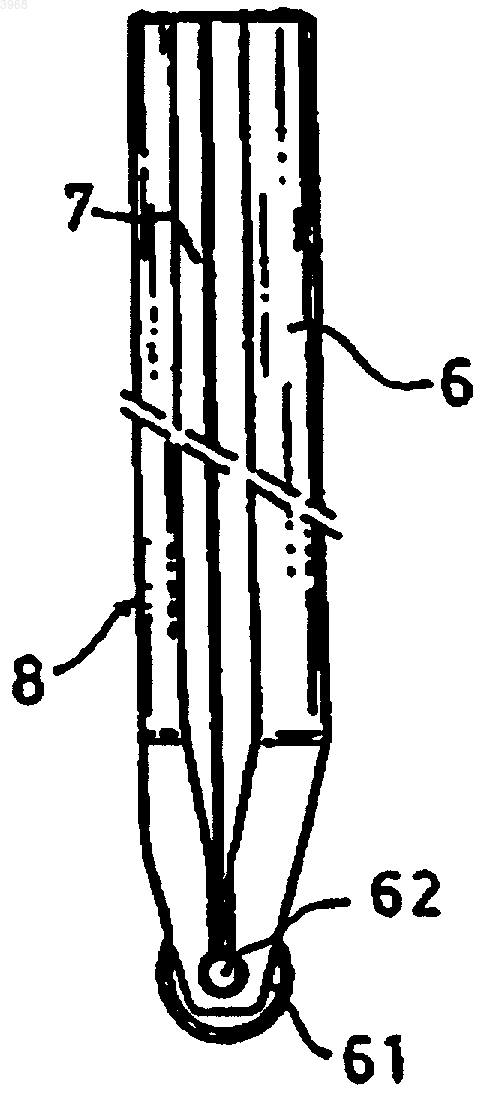

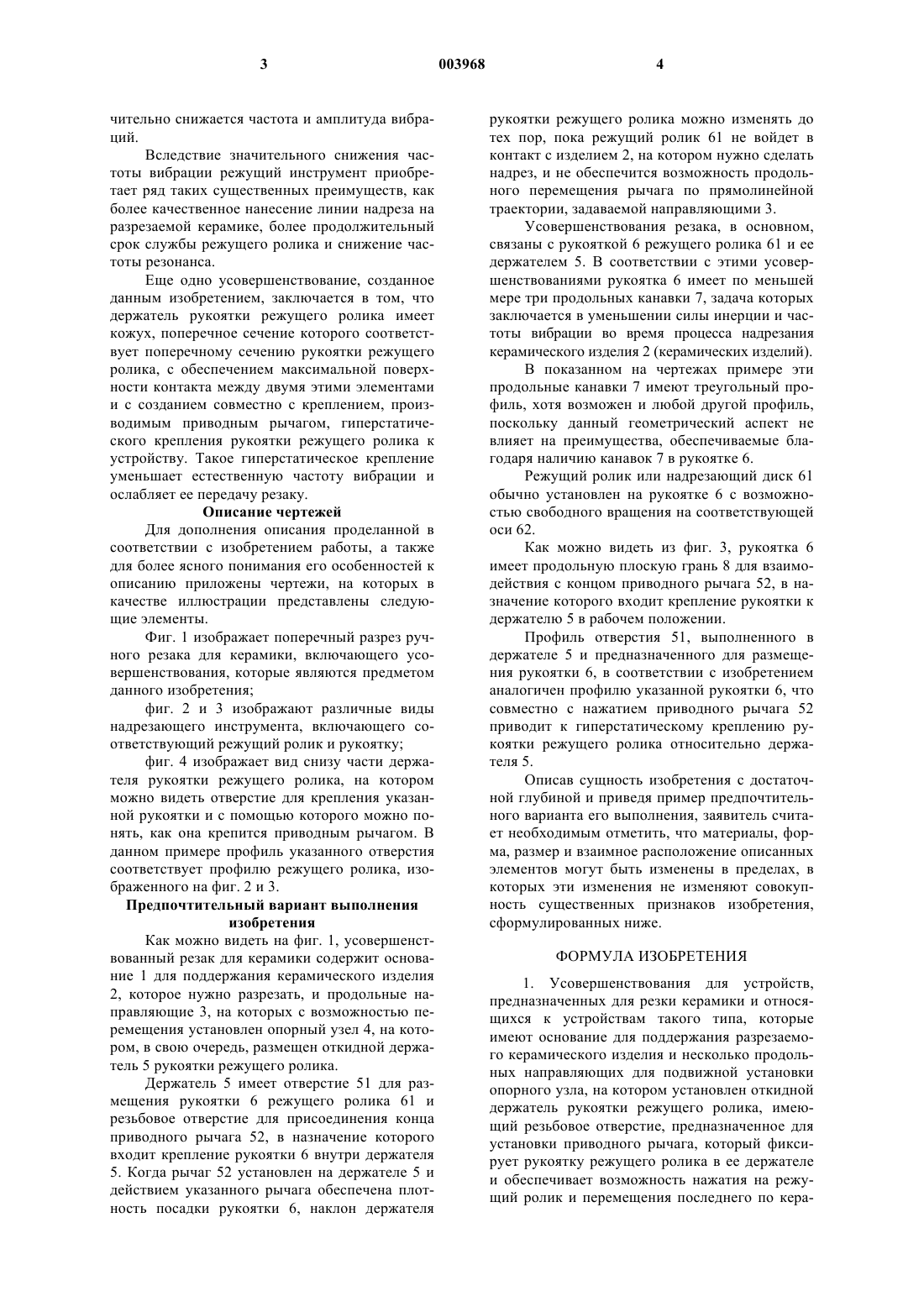

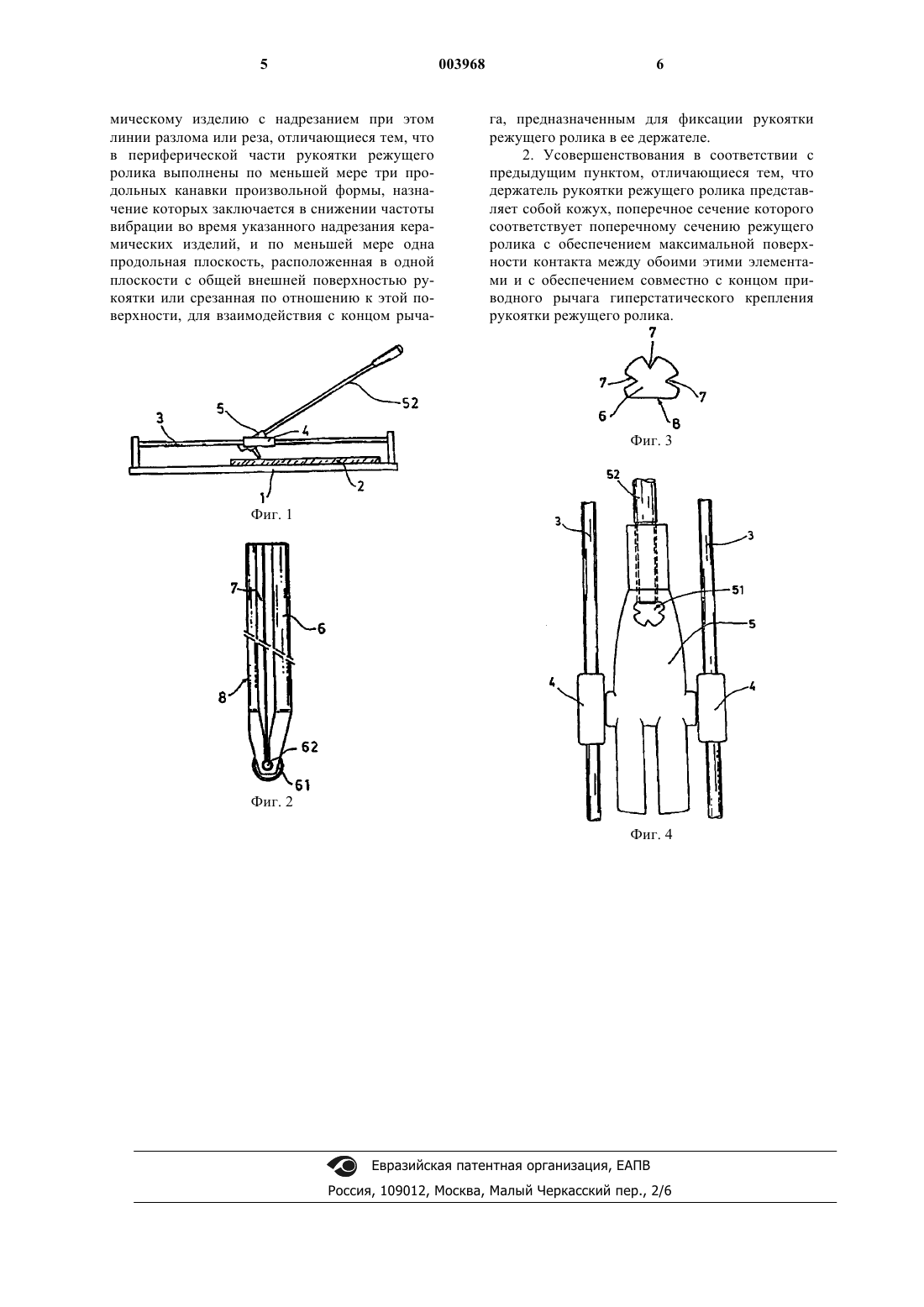

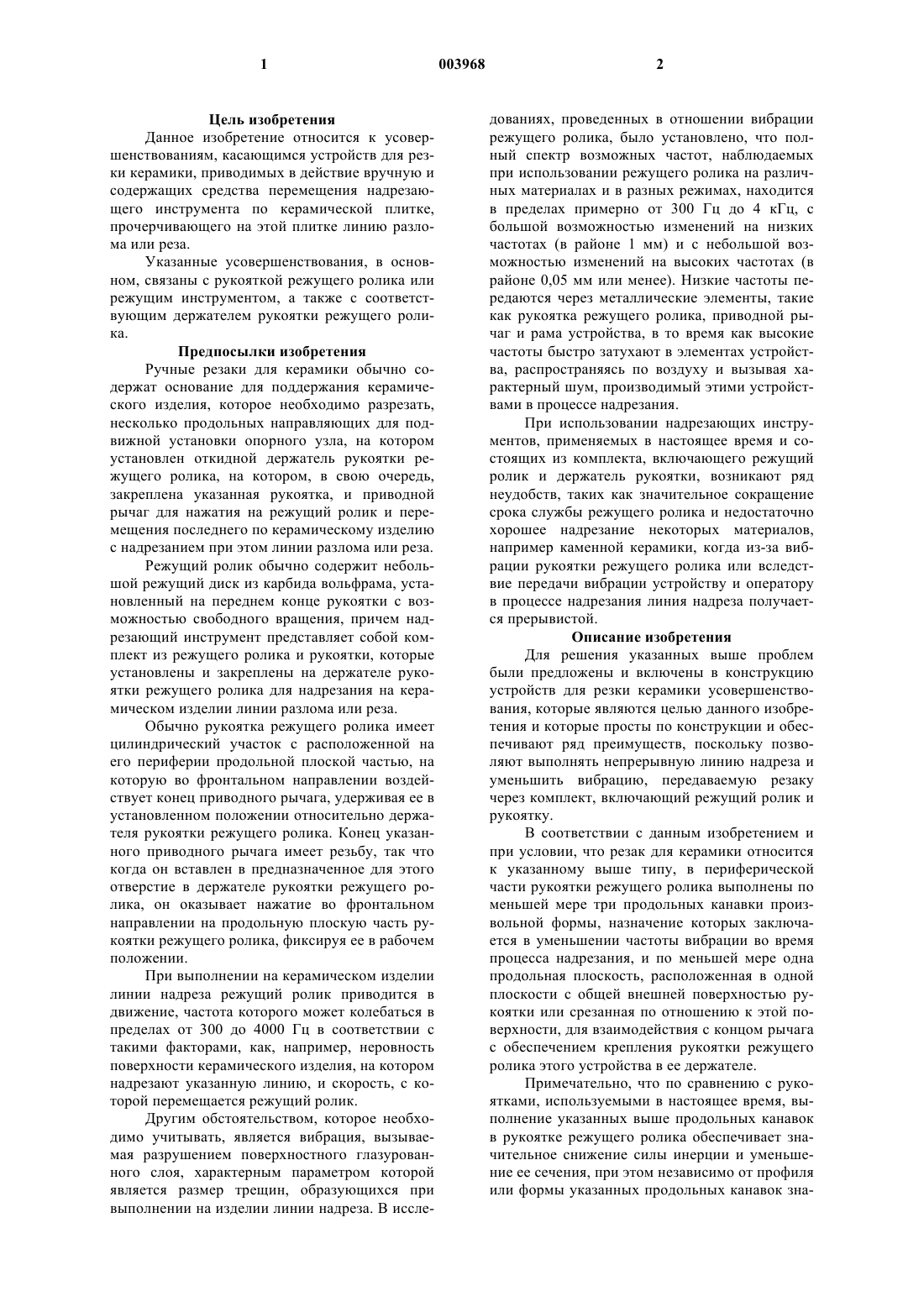

1 Цель изобретения Данное изобретение относится к усовершенствованиям, касающимся устройств для резки керамики, приводимых в действие вручную и содержащих средства перемещения надрезающего инструмента по керамической плитке,прочерчивающего на этой плитке линию разлома или реза. Указанные усовершенствования, в основном, связаны с рукояткой режущего ролика или режущим инструментом, а также с соответствующим держателем рукоятки режущего ролика. Предпосылки изобретения Ручные резаки для керамики обычно содержат основание для поддержания керамического изделия, которое необходимо разрезать,несколько продольных направляющих для подвижной установки опорного узла, на котором установлен откидной держатель рукоятки режущего ролика, на котором, в свою очередь,закреплена указанная рукоятка, и приводной рычаг для нажатия на режущий ролик и перемещения последнего по керамическому изделию с надрезанием при этом линии разлома или реза. Режущий ролик обычно содержит небольшой режущий диск из карбида вольфрама, установленный на переднем конце рукоятки с возможностью свободного вращения, причем надрезающий инструмент представляет собой комплект из режущего ролика и рукоятки, которые установлены и закреплены на держателе рукоятки режущего ролика для надрезания на керамическом изделии линии разлома или реза. Обычно рукоятка режущего ролика имеет цилиндрический участок с расположенной на его периферии продольной плоской частью, на которую во фронтальном направлении воздействует конец приводного рычага, удерживая ее в установленном положении относительно держателя рукоятки режущего ролика. Конец указанного приводного рычага имеет резьбу, так что когда он вставлен в предназначенное для этого отверстие в держателе рукоятки режущего ролика, он оказывает нажатие во фронтальном направлении на продольную плоскую часть рукоятки режущего ролика, фиксируя ее в рабочем положении. При выполнении на керамическом изделии линии надреза режущий ролик приводится в движение, частота которого может колебаться в пределах от 300 до 4000 Гц в соответствии с такими факторами, как, например, неровность поверхности керамического изделия, на котором надрезают указанную линию, и скорость, с которой перемещается режущий ролик. Другим обстоятельством, которое необходимо учитывать, является вибрация, вызываемая разрушением поверхностного глазурованного слоя, характерным параметром которой является размер трещин, образующихся при выполнении на изделии линии надреза. В иссле 003968 2 дованиях, проведенных в отношении вибрации режущего ролика, было установлено, что полный спектр возможных частот, наблюдаемых при использовании режущего ролика на различных материалах и в разных режимах, находится в пределах примерно от 300 Гц до 4 кГц, с большой возможностью изменений на низких частотах (в районе 1 мм) и с небольшой возможностью изменений на высоких частотах (в районе 0,05 мм или менее). Низкие частоты передаются через металлические элементы, такие как рукоятка режущего ролика, приводной рычаг и рама устройства, в то время как высокие частоты быстро затухают в элементах устройства, распространяясь по воздуху и вызывая характерный шум, производимый этими устройствами в процессе надрезания. При использовании надрезающих инструментов, применяемых в настоящее время и состоящих из комплекта, включающего режущий ролик и держатель рукоятки, возникают ряд неудобств, таких как значительное сокращение срока службы режущего ролика и недостаточно хорошее надрезание некоторых материалов,например каменной керамики, когда из-за вибрации рукоятки режущего ролика или вследствие передачи вибрации устройству и оператору в процессе надрезания линия надреза получается прерывистой. Описание изобретения Для решения указанных выше проблем были предложены и включены в конструкцию устройств для резки керамики усовершенствования, которые являются целью данного изобретения и которые просты по конструкции и обеспечивают ряд преимуществ, поскольку позволяют выполнять непрерывную линию надреза и уменьшить вибрацию, передаваемую резаку через комплект, включающий режущий ролик и рукоятку. В соответствии с данным изобретением и при условии, что резак для керамики относится к указанному выше типу, в периферической части рукоятки режущего ролика выполнены по меньшей мере три продольных канавки произвольной формы, назначение которых заключается в уменьшении частоты вибрации во время процесса надрезания, и по меньшей мере одна продольная плоскость, расположенная в одной плоскости с общей внешней поверхностью рукоятки или срезанная по отношению к этой поверхности, для взаимодействия с концом рычага с обеспечением крепления рукоятки режущего ролика этого устройства в ее держателе. Примечательно, что по сравнению с рукоятками, используемыми в настоящее время, выполнение указанных выше продольных канавок в рукоятке режущего ролика обеспечивает значительное снижение силы инерции и уменьшение ее сечения, при этом независимо от профиля или формы указанных продольных канавок зна 3 чительно снижается частота и амплитуда вибраций. Вследствие значительного снижения частоты вибрации режущий инструмент приобретает ряд таких существенных преимуществ, как более качественное нанесение линии надреза на разрезаемой керамике, более продолжительный срок службы режущего ролика и снижение частоты резонанса. Еще одно усовершенствование, созданное данным изобретением, заключается в том, что держатель рукоятки режущего ролика имеет кожух, поперечное сечение которого соответствует поперечному сечению рукоятки режущего ролика, с обеспечением максимальной поверхности контакта между двумя этими элементами и с созданием совместно с креплением, производимым приводным рычагом, гиперстатического крепления рукоятки режущего ролика к устройству. Такое гиперстатическое крепление уменьшает естественную частоту вибрации и ослабляет ее передачу резаку. Описание чертежей Для дополнения описания проделанной в соответствии с изобретением работы, а также для более ясного понимания его особенностей к описанию приложены чертежи, на которых в качестве иллюстрации представлены следующие элементы. Фиг. 1 изображает поперечный разрез ручного резака для керамики, включающего усовершенствования, которые являются предметом данного изобретения; фиг. 2 и 3 изображают различные виды надрезающего инструмента, включающего соответствующий режущий ролик и рукоятку; фиг. 4 изображает вид снизу части держателя рукоятки режущего ролика, на котором можно видеть отверстие для крепления указанной рукоятки и с помощью которого можно понять, как она крепится приводным рычагом. В данном примере профиль указанного отверстия соответствует профилю режущего ролика, изображенного на фиг. 2 и 3. Предпочтительный вариант выполнения изобретения Как можно видеть на фиг. 1, усовершенствованный резак для керамики содержит основание 1 для поддержания керамического изделия 2, которое нужно разрезать, и продольные направляющие 3, на которых с возможностью перемещения установлен опорный узел 4, на котором, в свою очередь, размещен откидной держатель 5 рукоятки режущего ролика. Держатель 5 имеет отверстие 51 для размещения рукоятки 6 режущего ролика 61 и резьбовое отверстие для присоединения конца приводного рычага 52, в назначение которого входит крепление рукоятки 6 внутри держателя 5. Когда рычаг 52 установлен на держателе 5 и действием указанного рычага обеспечена плотность посадки рукоятки 6, наклон держателя 4 рукоятки режущего ролика можно изменять до тех пор, пока режущий ролик 61 не войдет в контакт с изделием 2, на котором нужно сделать надрез, и не обеспечится возможность продольного перемещения рычага по прямолинейной траектории, задаваемой направляющими 3. Усовершенствования резака, в основном,связаны с рукояткой 6 режущего ролика 61 и ее держателем 5. В соответствии с этими усовершенствованиями рукоятка 6 имеет по меньшей мере три продольных канавки 7, задача которых заключается в уменьшении силы инерции и частоты вибрации во время процесса надрезания керамического изделия 2 (керамических изделий). В показанном на чертежах примере эти продольные канавки 7 имеют треугольный профиль, хотя возможен и любой другой профиль,поскольку данный геометрический аспект не влияет на преимущества, обеспечиваемые благодаря наличию канавок 7 в рукоятке 6. Режущий ролик или надрезающий диск 61 обычно установлен на рукоятке 6 с возможностью свободного вращения на соответствующей оси 62. Как можно видеть из фиг. 3, рукоятка 6 имеет продольную плоскую грань 8 для взаимодействия с концом приводного рычага 52, в назначение которого входит крепление рукоятки к держателю 5 в рабочем положении. Профиль отверстия 51, выполненного в держателе 5 и предназначенного для размещения рукоятки 6, в соответствии с изобретением аналогичен профилю указанной рукоятки 6, что совместно с нажатием приводного рычага 52 приводит к гиперстатическому креплению рукоятки режущего ролика относительно держателя 5. Описав сущность изобретения с достаточной глубиной и приведя пример предпочтительного варианта его выполнения, заявитель считает необходимым отметить, что материалы, форма, размер и взаимное расположение описанных элементов могут быть изменены в пределах, в которых эти изменения не изменяют совокупность существенных признаков изобретения,сформулированных ниже. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Усовершенствования для устройств,предназначенных для резки керамики и относящихся к устройствам такого типа, которые имеют основание для поддержания разрезаемого керамического изделия и несколько продольных направляющих для подвижной установки опорного узла, на котором установлен откидной держатель рукоятки режущего ролика, имеющий резьбовое отверстие, предназначенное для установки приводного рычага, который фиксирует рукоятку режущего ролика в ее держателе и обеспечивает возможность нажатия на режущий ролик и перемещения последнего по кера 5 мическому изделию с надрезанием при этом линии разлома или реза, отличающиеся тем, что в периферической части рукоятки режущего ролика выполнены по меньшей мере три продольных канавки произвольной формы, назначение которых заключается в снижении частоты вибрации во время указанного надрезания керамических изделий, и по меньшей мере одна продольная плоскость, расположенная в одной плоскости с общей внешней поверхностью рукоятки или срезанная по отношению к этой поверхности, для взаимодействия с концом рыча 6 га, предназначенным для фиксации рукоятки режущего ролика в ее держателе. 2. Усовершенствования в соответствии с предыдущим пунктом, отличающиеся тем, что держатель рукоятки режущего ролика представляет собой кожух, поперечное сечение которого соответствует поперечному сечению режущего ролика с обеспечением максимальной поверхности контакта между обоими этими элементами и с обеспечением совместно с концом приводного рычага гиперстатического крепления рукоятки режущего ролика.
