Сосуд для напитков

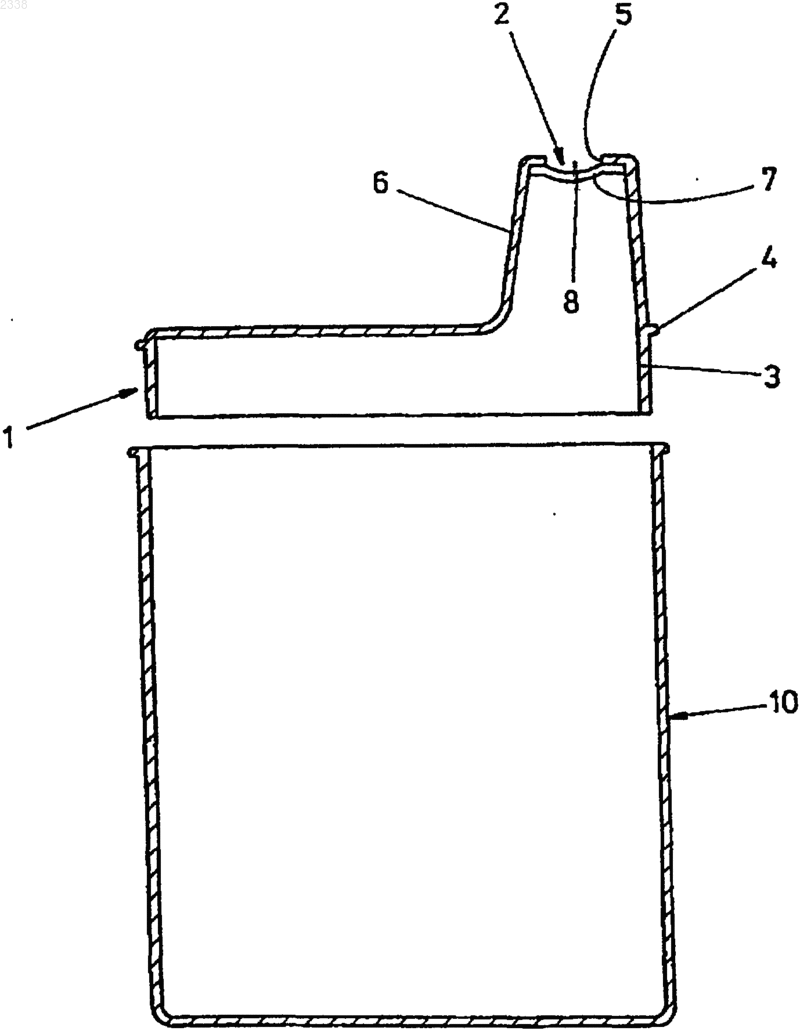

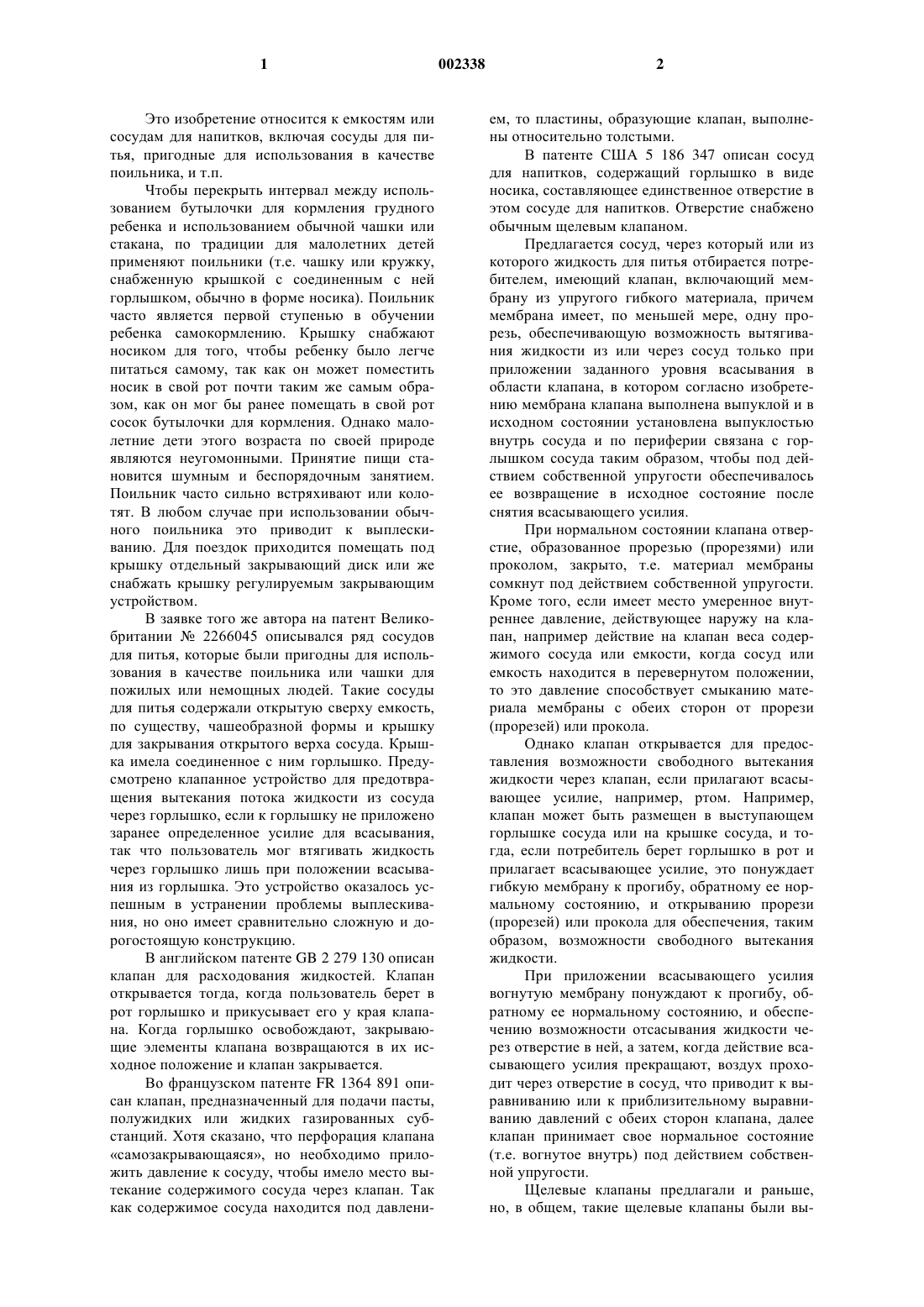

1 Это изобретение относится к емкостям или сосудам для напитков, включая сосуды для питья, пригодные для использования в качестве поильника, и т.п. Чтобы перекрыть интервал между использованием бутылочки для кормления грудного ребенка и использованием обычной чашки или стакана, по традиции для малолетних детей применяют поильники (т.е. чашку или кружку,снабженную крышкой с соединенным с ней горлышком, обычно в форме носика). Поильник часто является первой ступенью в обучении ребенка самокормлению. Крышку снабжают носиком для того, чтобы ребенку было легче питаться самому, так как он может поместить носик в свой рот почти таким же самым образом, как он мог бы ранее помещать в свой рот сосок бутылочки для кормления. Однако малолетние дети этого возраста по своей природе являются неугомонными. Принятие пищи становится шумным и беспорядочным занятием. Поильник часто сильно встряхивают или колотят. В любом случае при использовании обычного поильника это приводит к выплескиванию. Для поездок приходится помещать под крышку отдельный закрывающий диск или же снабжать крышку регулируемым закрывающим устройством. В заявке того же автора на патент Великобритании 2266045 описывался ряд сосудов для питья, которые были пригодны для использования в качестве поильника или чашки для пожилых или немощных людей. Такие сосуды для питья содержали открытую сверху емкость,по существу, чашеобразной формы и крышку для закрывания открытого верха сосуда. Крышка имела соединенное с ним горлышко. Предусмотрено клапанное устройство для предотвращения вытекания потока жидкости из сосуда через горлышко, если к горлышку не приложено заранее определенное усилие для всасывания,так что пользователь мог втягивать жидкость через горлышко лишь при положении всасывания из горлышка. Это устройство оказалось успешным в устранении проблемы выплескивания, но оно имеет сравнительно сложную и дорогостоящую конструкцию. В английском патенте GB 2 279 130 описан клапан для расходования жидкостей. Клапан открывается тогда, когда пользователь берет в рот горлышко и прикусывает его у края клапана. Когда горлышко освобождают, закрывающие элементы клапана возвращаются в их исходное положение и клапан закрывается. Во французском патенте FR 1364 891 описан клапан, предназначенный для подачи пасты,полужидких или жидких газированных субстанций. Хотя сказано, что перфорация клапана самозакрывающаяся, но необходимо приложить давление к сосуду, чтобы имело место вытекание содержимого сосуда через клапан. Так как содержимое сосуда находится под давлени 002338 2 ем, то пластины, образующие клапан, выполнены относительно толстыми. В патенте США 5 186 347 описан сосуд для напитков, содержащий горлышко в виде носика, составляющее единственное отверстие в этом сосуде для напитков. Отверстие снабжено обычным щелевым клапаном. Предлагается сосуд, через который или из которого жидкость для питья отбирается потребителем, имеющий клапан, включающий мембрану из упругого гибкого материала, причем мембрана имеет, по меньшей мере, одну прорезь, обеспечивающую возможность вытягивания жидкости из или через сосуд только при приложении заданного уровня всасывания в области клапана, в котором согласно изобретению мембрана клапана выполнена выпуклой и в исходном состоянии установлена выпуклостью внутрь сосуда и по периферии связана с горлышком сосуда таким образом, чтобы под действием собственной упругости обеспечивалось ее возвращение в исходное состояние после снятия всасывающего усилия. При нормальном состоянии клапана отверстие, образованное прорезью (прорезями) или проколом, закрыто, т.е. материал мембраны сомкнут под действием собственной упругости. Кроме того, если имеет место умеренное внутреннее давление, действующее наружу на клапан, например действие на клапан веса содержимого сосуда или емкости, когда сосуд или емкость находится в перевернутом положении,то это давление способствует смыканию материала мембраны с обеих сторон от прорези(прорезей) или прокола. Однако клапан открывается для предоставления возможности свободного вытекания жидкости через клапан, если прилагают всасывающее усилие, например, ртом. Например,клапан может быть размещен в выступающем горлышке сосуда или на крышке сосуда, и тогда, если потребитель берет горлышко в рот и прилагает всасывающее усилие, это понуждает гибкую мембрану к прогибу, обратному ее нормальному состоянию, и открыванию прорези(прорезей) или прокола для обеспечения, таким образом, возможности свободного вытекания жидкости. При приложении всасывающего усилия вогнутую мембрану понуждают к прогибу, обратному ее нормальному состоянию, и обеспечению возможности отсасывания жидкости через отверстие в ней, а затем, когда действие всасывающего усилия прекращают, воздух проходит через отверстие в сосуд, что приводит к выравниванию или к приблизительному выравниванию давлений с обеих сторон клапана, далее клапан принимает свое нормальное состояние(т.е. вогнутое внутрь) под действием собственной упругости. Щелевые клапаны предлагали и раньше,но, в общем, такие щелевые клапаны были вы 3 гнутыми или выпуклыми в направлении потока. Насколько известно, ранее никогда не предлагали щелевые клапаны, вогнутые в направлении,противоположном направлению потока жидкости, для регулирования которого они предназначены, или, более конкретно, щелевой клапан,выгнутый в направлении, противоположном потоку жидкости, для регулирования которого он предназначен, который также пропускает поток воздуха в направлении, противоположном направлению прохождения потока жидкости через него. Предпочтительно мембрана выполнена с двумя прорезями, которые пересекаются, образуя крестообразную прорезь. Предпочтительно сосуд формуется вместе с мембраной. Предпочтительно сосуд имеет форму емкости или сосуда для напитков. Предпочтительно сосуд выполнен в форме крышки для емкости или сосуда. В варианте исполнения изобретения клапан может быть встроен в конце соломинки для питья (для коктейлей). В этом случае соломинку можно вставлять в обычную картонную коробку, прокалывая обычную мембрану из фольги,но затем образуя относительно эффективное уплотнение; клапан в соломинке при этом предназначен для использования этого сочетания описанным выше способом. Варианты исполнения настоящего изобретения будут теперь описаны лишь в качестве примеров и со ссылкой на прилагаемый чертеж фиг. 1, на которой изображена в разрезе крышка сосуда для питья. На фиг. 1 показана крышка 1, предназначенная для использования на чашеобразном сосуде 10 с открытым верхом обычной формы. Крышка 1 состоит из одной части и сформована вместе с клапаном, в общем, обозначенным позицией 2. Крышка 1 снабжена на ее нижней части выполненным за одно целое кольцевым пояском 3, верхний край которого ограничен кольцевым выступом 4, который направлен радиально наружу. Когда крышку 1 устанавливают на открытом верхнем крае чашеобразного сосуда, поясок 3 вводят вниз в чашку и выступ 4 опирают на верхний периферийный край чашки. Это обеспечивает соответствующее уплотнение для предотвращения утечки. Единственное отверстие 1 в крышке, кроме того, которое ограничено пояском 3, - это отверстие в направленном вверх горлышке 6. Общая форма горлышка 6 может быть сходной с формой горлышка обычных поильников. Различие заключается в использовании клапана 2. Клапан 2 образован из упруго гибкого листка или диска 7, который может быть из резины или, что более предпочтительно, из пластмассы и имеет одно или большее число прорезей. Может оказаться достаточной одна прорезь. В предпочтительной конструкции используются две прорези, кото 002338 4 рые пересекаются с образованием поперечного разреза. Каждая прорезь в буквальном смысле этого слова является прорезью или разрезом, а не открытой щелью, так что при нормальном состоянии клапана, при котором листок 7, образующий клапан, слегка вогнут внутрь горлышка, каждая прорезь 8 полностью закрыта, тем самым предотвращая выход жидкости из сосуда или доступ воздуха снаружи сосуда. В диске 7 вместо прорези или прорезей 8 может быть сделано отверстие путем прокалывания диска заостренным инструментом. Во всех случаях прорезь или другое отверстие образуют прорезанием диска без удаления какого-либо материала диска. Подходящим материалом крышки 1, не говоря уже о гибком листке 7 клапана, является сравнительно твердая пластмасса, например поликарбонат или полипропилен. Материал листка 7 клапана выбирают таким образом, чтобы его можно было легко формовать совместно с горлышком. Если гибкий листок формуют из пластмассы, сходной с пластмассой, из которой изготавливают остальную часть крышки 1, то это обеспечивает совместное формование. Этого можно достигнуть выполнением листка 7 значительно более тонким, чтобы придать ему повышенную гибкость по сравнению с гибкостью остальной части крышки, или изготовлением его из сходной пластмассы, но с большим содержанием пластификатора. В случае использования термоактивной пластмассы можно проводить частичное отверждение материала остальной части крышки перед добавлением в прессформу материала для гибкого листка, а затем продолжить отверждение в течение дополнительного периода времени для затвердевания крышки, но лишь частичного затвердевания материала листка 7. С другой стороны, листок 7 можно формовать в виде отдельной детали из пластмассы, не отверждающейся при нагревании, и вставлять в пресс-форму с материалом для формования остальной части крышки. Остальную часть крышки формуют из термореактивного материала, так что при отверждении происходят затвердевание остальной части крышки и заделка листка клапана в горлышко. В предпочтительной конструкции остальную часть крышки изготавливают из полипропилена и предварительно формуют в пресс-форме. После этого в пресс-форму в необходимом месте добавляют в виде жидкости материал для изготовления листка 7 и затем производят термофиксацию. Предпочтительным материалом для листка 7 является блок-сополимер, поставляемый под товарным знаком ЭВОПРЕН, который представляет собой стирол-этилен-бутиленстироловый сополимер. Специалисты в области формования пластмассы легко могут представить себе другие конструкции. В описанной и проиллюстрированной конструкции не происходит никакой утечки через отверстие 8 при обычном несмещенном положении клапана; если к горлышку приложить предварительно определенное всасывающее усилие, то гибкий листок 7 втянется вверх, открывая отверстие 8 и делая возможным высасывание жидкости. При прекращении действия всасывающего усилия появляется возможность поступления воздуха в противоположном направлении через это же отверстие 8 до тех пор,пока клапан не возвратится в свое исходное положение, в котором он будет вновь закрыт. Под влиянием обычного внутреннего давления, например, если сосуд перевернут, это давление будет стремиться сомкнуть материал лепестка 7 с обеих сторон отверстия 8 в нем и, таким образом, закрыть отверстие. Хотя использование клапана описано выше с точки зрения его встраивания в конкретное изделие, а именно в поильник или чашку для пожилых и немощных людей, клапан имеет намного более широкую область применения. В другом варианте исполнения изобетения(не показан) клапан может быть встроен в конец соломинки для питья (для коктейлей); в этом случае соломинку можно вставить в обычную коробку для напитков, прокалывая ее обычную мембрану, но затем образуя сравнительно эффективное уплотнение; клапан в соломинке обеспечивает использование сочетания таким же образом, как описано выше со ссылкой на чертеж. 6 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сосуд, через который или из которого жидкость для питья отбирается потребителем,имеющий клапан (2), включающий мембрану(7) из упругого гибкого материала, причем мембрана имеет, по меньшей мере, одну прорезь (8),обеспечивающую возможность вытягивания жидкости из или через сосуд только при приложении заданного уровня всасывания в области клапана, отличающийся тем, что мембрана (7) клапана выполнена выпуклой и в исходном состоянии установлена выпуклостью внутрь сосуда и по периферии связана с горлышком сосуда таким образом, чтобы под действием собственной упругости обеспечивалось ее возвращение в исходное состояние после снятия всасывающего усилия. 2. Сосуд по п.1, отличающийся тем, что мембрана (7) выполнена с двумя прорезями (8),которые пересекаются, образуя крестообразную прорезь. 3. Сосуд по п.1 или 2, отличающийся тем,что он формуется вместе с мембраной (7). 4. Сосуд по любому предшествующему пункту, отличающийся тем, что он имеет форму емкости или сосуда для напитков. 5. Сосуд по любому предшествующему пункту, отличающийся тем, что он выполнен в форме крышки (1) для емкости или сосуда (10).
