Анкер для крепления облицовочной стены к блокам из ячеистого бетона

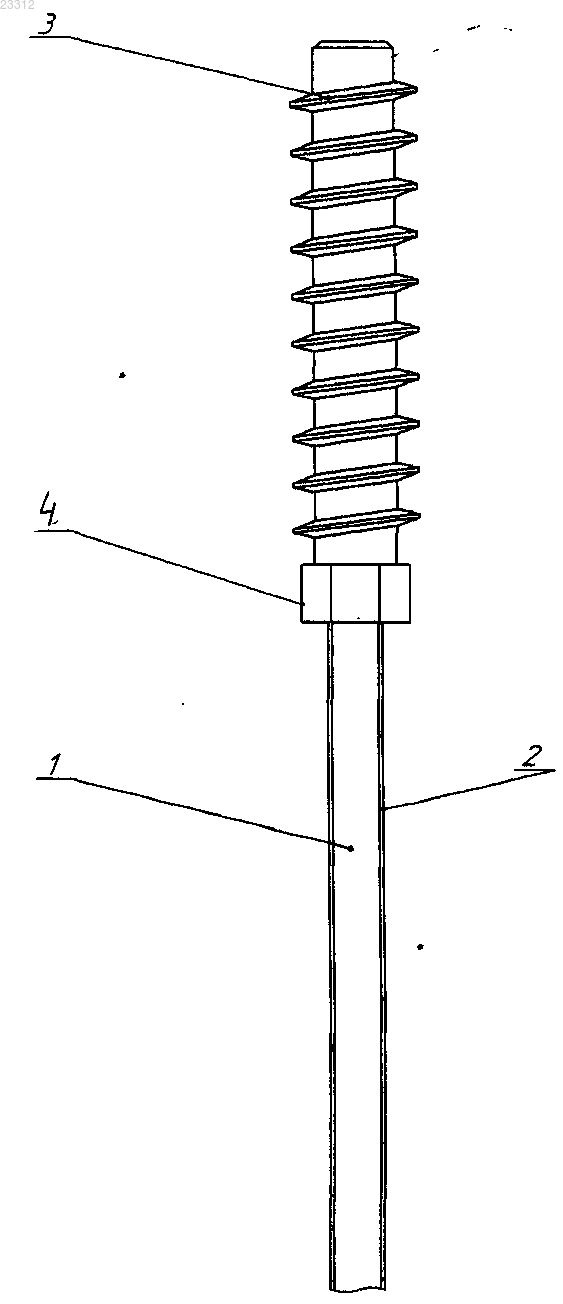

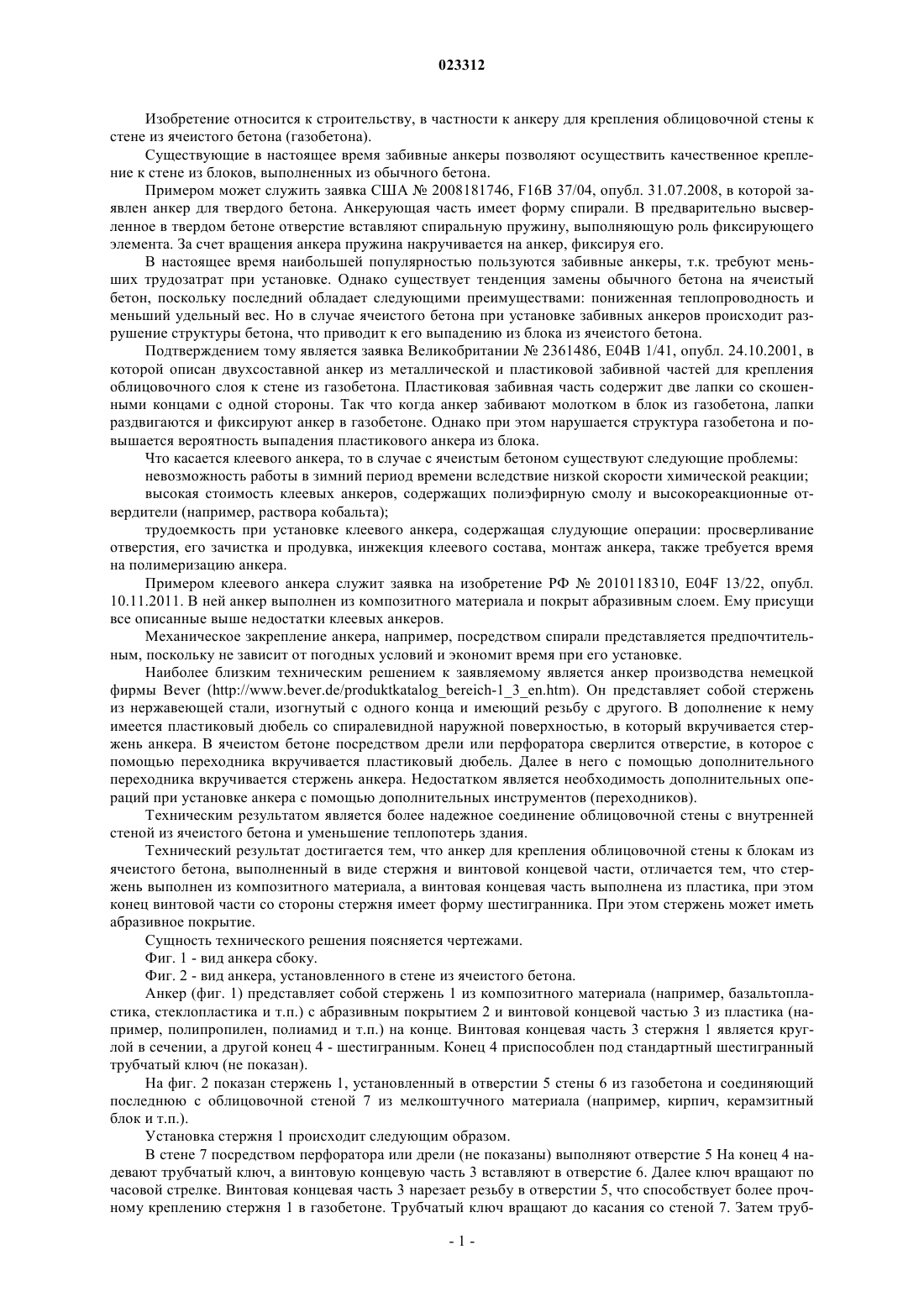

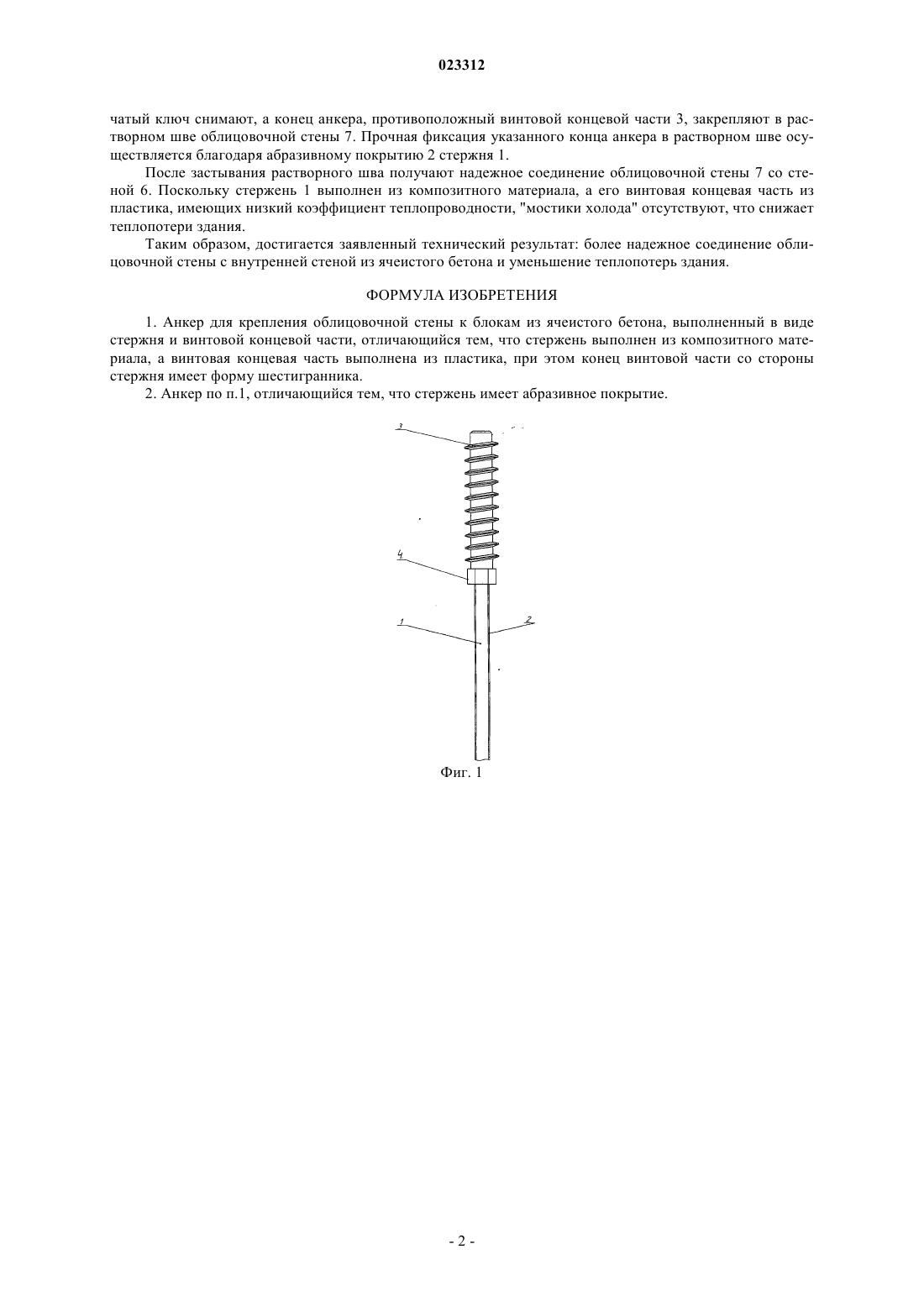

АНКЕР ДЛЯ КРЕПЛЕНИЯ ОБЛИЦОВОЧНОЙ СТЕНЫ К БЛОКАМ ИЗ ЯЧЕИСТОГО БЕТОНА Изобретение относится к строительству, в частности к анкеру для крепления облицовочной стены к стене из ячеистого бетона (газобетона). Техническим результатом является более надежное соединение облицовочной стены с внутренней стеной из ячеистого бетона и уменьшение теплопотерь здания. Для этого анкер содержит стержень со спиральным концом, при этом стержень выполнен из композитного материала, а один из концов спирали, выполненной из пластика, имеет форму шестигранника. Стержень анкера может иметь абразивное покрытие. Николаев Виктор Валерьевич (RU) Изобретение относится к строительству, в частности к анкеру для крепления облицовочной стены к стене из ячеистого бетона (газобетона). Существующие в настоящее время забивные анкеры позволяют осуществить качественное крепление к стене из блоков, выполненных из обычного бетона. Примером может служить заявка США 2008181746, F16B 37/04, опубл. 31.07.2008, в которой заявлен анкер для твердого бетона. Анкерующая часть имеет форму спирали. В предварительно высверленное в твердом бетоне отверстие вставляют спиральную пружину, выполняющую роль фиксирующего элемента. За счет вращения анкера пружина накручивается на анкер, фиксируя его. В настоящее время наибольшей популярностью пользуются забивные анкеры, т.к. требуют меньших трудозатрат при установке. Однако существует тенденция замены обычного бетона на ячеистый бетон, поскольку последний обладает следующими преимуществами: пониженная теплопроводность и меньший удельный вес. Но в случае ячеистого бетона при установке забивных анкеров происходит разрушение структуры бетона, что приводит к его выпадению из блока из ячеистого бетона. Подтверждением тому является заявка Великобритании 2361486, Е 04 В 1/41, опубл. 24.10.2001, в которой описан двухсоставной анкер из металлической и пластиковой забивной частей для крепления облицовочного слоя к стене из газобетона. Пластиковая забивная часть содержит две лапки со скошенными концами с одной стороны. Так что когда анкер забивают молотком в блок из газобетона, лапки раздвигаются и фиксируют анкер в газобетоне. Однако при этом нарушается структура газобетона и повышается вероятность выпадения пластикового анкера из блока. Что касается клеевого анкера, то в случае с ячеистым бетоном существуют следующие проблемы: невозможность работы в зимний период времени вследствие низкой скорости химической реакции; высокая стоимость клеевых анкеров, содержащих полиэфирную смолу и высокореакционные отвердители (например, раствора кобальта); трудоемкость при установке клеевого анкера, содержащая слудующие операции: просверливание отверстия, его зачистка и продувка, инжекция клеевого состава, монтаж анкера, также требуется время на полимеризацию анкера. Примером клеевого анкера служит заявка на изобретение РФ 2010118310, E04F 13/22, опубл. 10.11.2011. В ней анкер выполнен из композитного материала и покрыт абразивным слоем. Ему присущи все описанные выше недостатки клеевых анкеров. Механическое закрепление анкера, например, посредством спирали представляется предпочтительным, поскольку не зависит от погодных условий и экономит время при его установке. Наиболее близким техническим решением к заявляемому является анкер производства немецкой фирмы Bever (http://www.bever.de/produktkatalogbereich-13en.htm). Он представляет собой стержень из нержавеющей стали, изогнутый с одного конца и имеющий резьбу с другого. В дополнение к нему имеется пластиковый дюбель со спиралевидной наружной поверхностью, в который вкручивается стержень анкера. В ячеистом бетоне посредством дрели или перфоратора сверлится отверстие, в которое с помощью переходника вкручивается пластиковый дюбель. Далее в него с помощью дополнительного переходника вкручивается стержень анкера. Недостатком является необходимость дополнительных операций при установке анкера с помощью дополнительных инструментов (переходников). Техническим результатом является более надежное соединение облицовочной стены с внутренней стеной из ячеистого бетона и уменьшение теплопотерь здания. Технический результат достигается тем, что анкер для крепления облицовочной стены к блокам из ячеистого бетона, выполненный в виде стержня и винтовой концевой части, отличается тем, что стержень выполнен из композитного материала, а винтовая концевая часть выполнена из пластика, при этом конец винтовой части со стороны стержня имеет форму шестигранника. При этом стержень может иметь абразивное покрытие. Сущность технического решения поясняется чертежами. Фиг. 1 - вид анкера сбоку. Фиг. 2 - вид анкера, установленного в стене из ячеистого бетона. Анкер (фиг. 1) представляет собой стержень 1 из композитного материала (например, базальтопластика, стеклопластика и т.п.) с абразивным покрытием 2 и винтовой концевой частью 3 из пластика (например, полипропилен, полиамид и т.п.) на конце. Винтовая концевая часть 3 стержня 1 является круглой в сечении, а другой конец 4 - шестигранным. Конец 4 приспособлен под стандартный шестигранный трубчатый ключ (не показан). На фиг. 2 показан стержень 1, установленный в отверстии 5 стены 6 из газобетона и соединяющий последнюю с облицовочной стеной 7 из мелкоштучного материала (например, кирпич, керамзитный блок и т.п.). Установка стержня 1 происходит следующим образом. В стене 7 посредством перфоратора или дрели (не показаны) выполняют отверстие 5 На конец 4 надевают трубчатый ключ, а винтовую концевую часть 3 вставляют в отверстие 6. Далее ключ вращают по часовой стрелке. Винтовая концевая часть 3 нарезает резьбу в отверстии 5, что способствует более прочному креплению стержня 1 в газобетоне. Трубчатый ключ вращают до касания со стеной 7. Затем труб-1 023312 чатый ключ снимают, а конец анкера, противоположный винтовой концевой части 3, закрепляют в растворном шве облицовочной стены 7. Прочная фиксация указанного конца анкера в растворном шве осуществляется благодаря абразивному покрытию 2 стержня 1. После застывания растворного шва получают надежное соединение облицовочной стены 7 со стеной 6. Поскольку стержень 1 выполнен из композитного материала, а его винтовая концевая часть из пластика, имеющих низкий коэффициент теплопроводности, "мостики холода" отсутствуют, что снижает теплопотери здания. Таким образом, достигается заявленный технический результат: более надежное соединение облицовочной стены с внутренней стеной из ячеистого бетона и уменьшение теплопотерь здания. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Анкер для крепления облицовочной стены к блокам из ячеистого бетона, выполненный в виде стержня и винтовой концевой части, отличающийся тем, что стержень выполнен из композитного материала, а винтовая концевая часть выполнена из пластика, при этом конец винтовой части со стороны стержня имеет форму шестигранника. 2. Анкер по п.1, отличающийся тем, что стержень имеет абразивное покрытие.
