Теплоизолированная гибкая многослойная полимерная труба и трубопровод

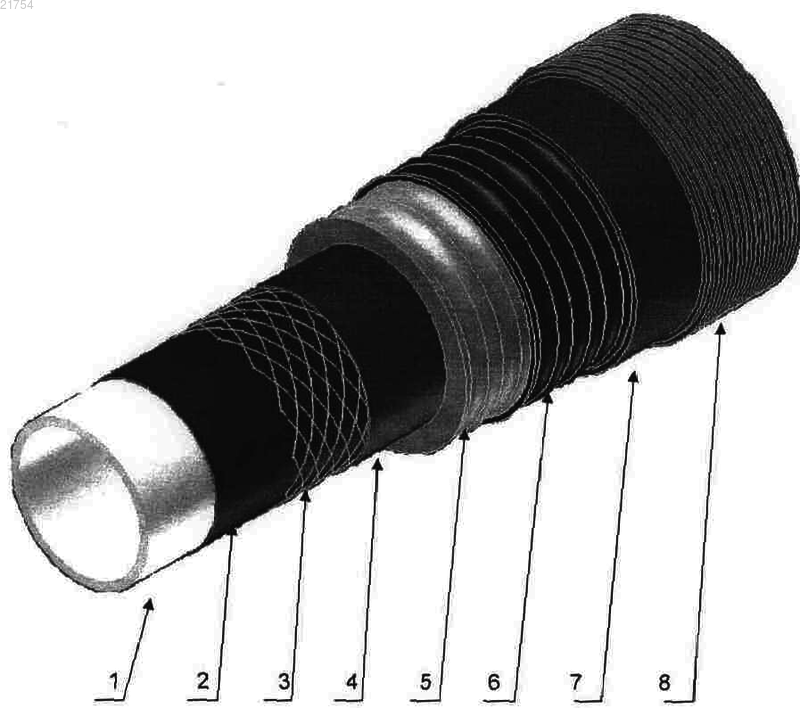

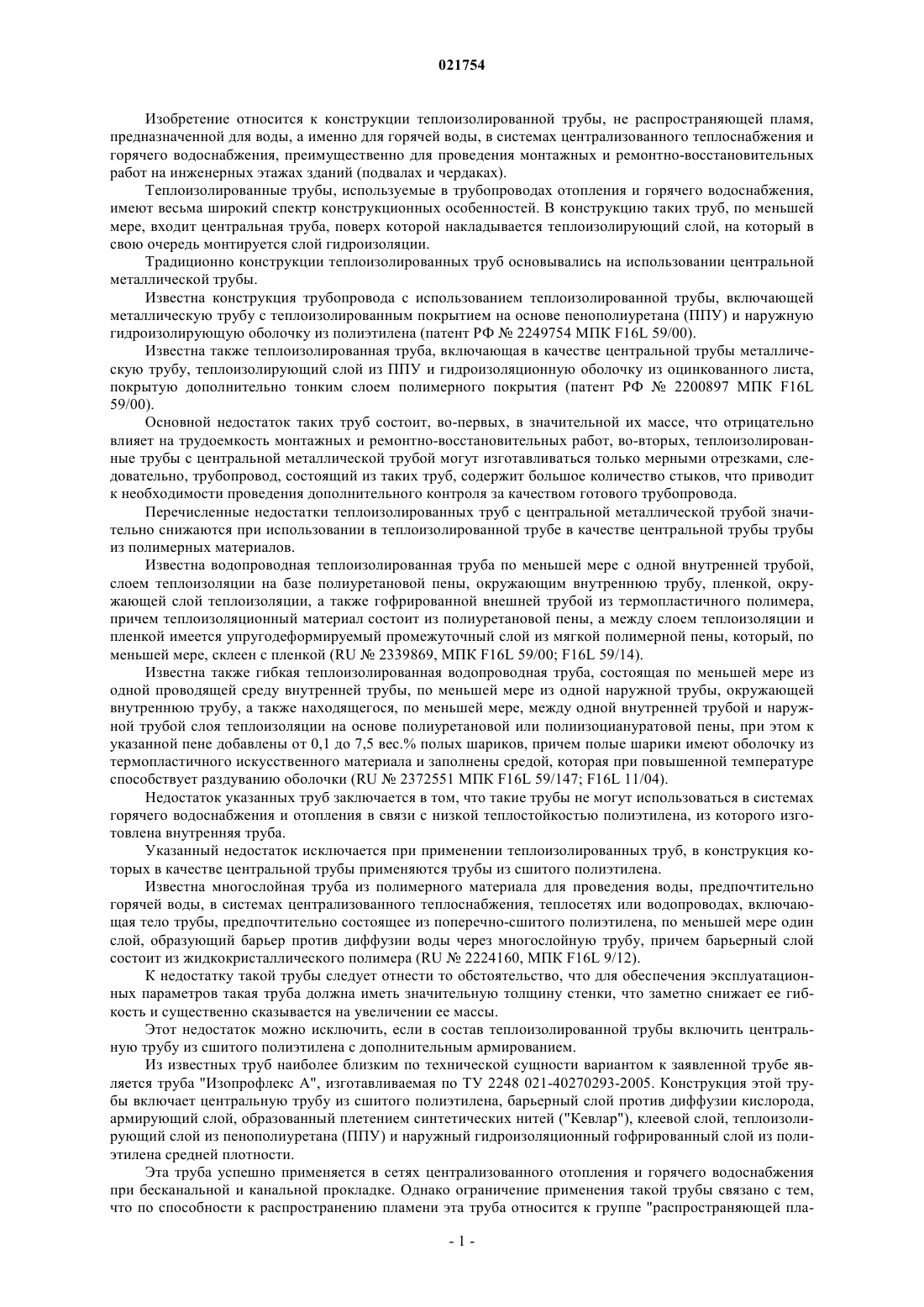

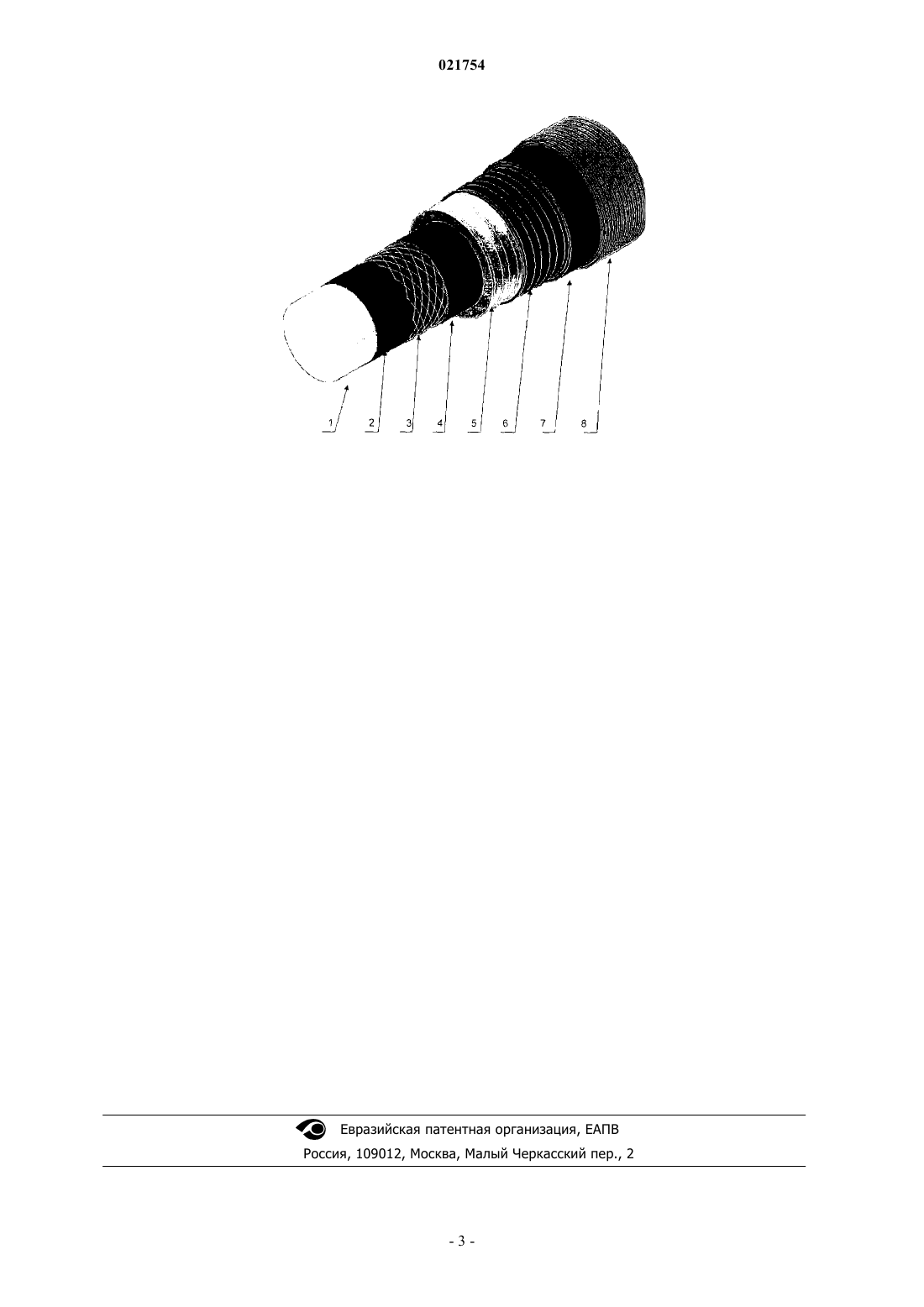

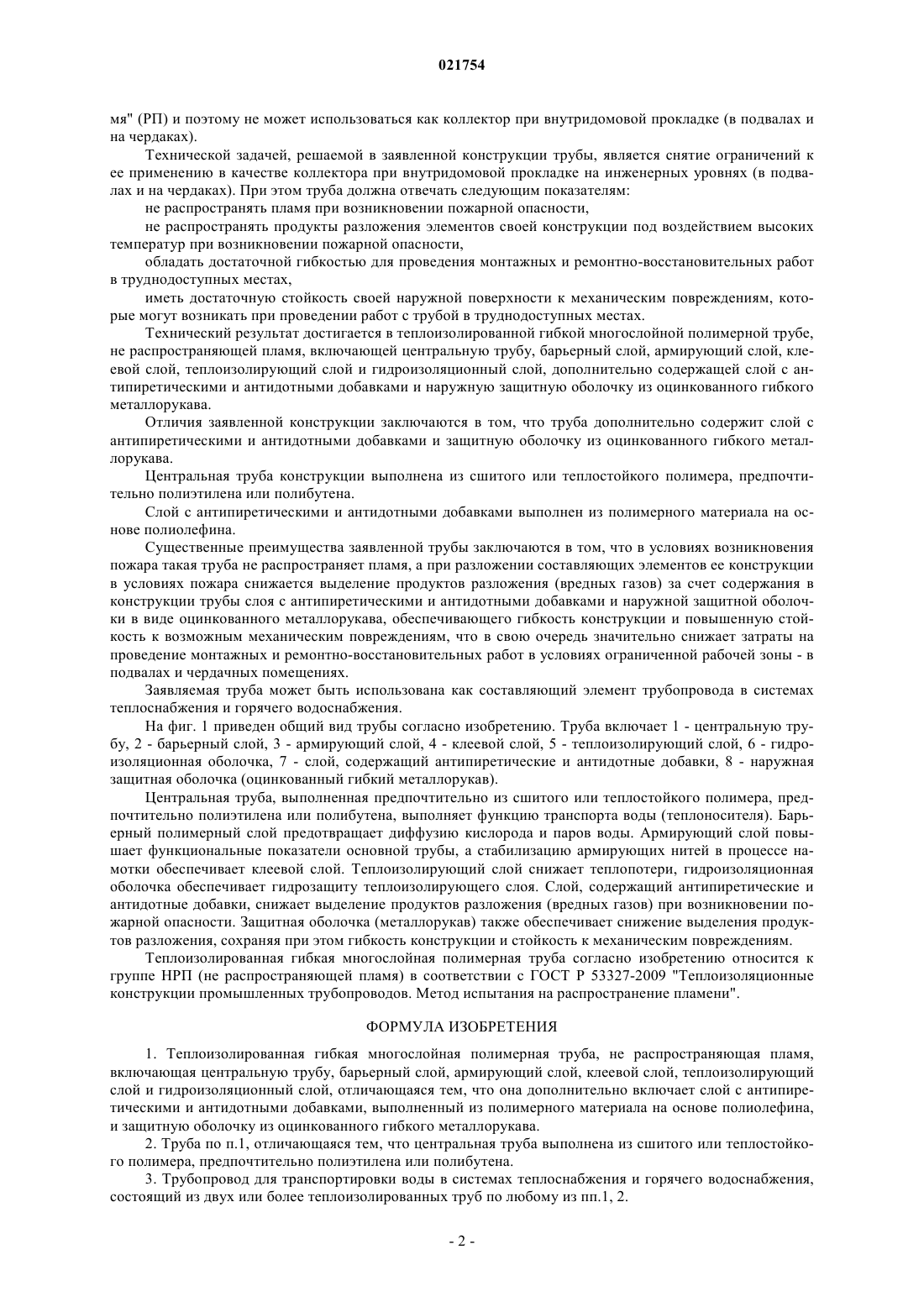

ТЕПЛОИЗОЛИРОВАННАЯ ГИБКАЯ МНОГОСЛОЙНАЯ ПОЛИМЕРНАЯ ТРУБА И ТРУБОПРОВОД ГОСТ 409, ТУ 2248-021-40270293-2005 Снижение горючести полимеров [онлайн] 18.03.2010 [найдено 2012-02-14]. Найдено из Интернет: URL: http://www. Изобретение относится к конструкции теплоизолированной трубы, не распространяющей пламя,предназначенной для воды, а именно для горячей воды в системах централизованного теплоснабжения и горячего водоснабжения, преимущественно для проведения монтажных и ремонтно-восстановительных работ на инженерных этажах зданий (подвалах и чердаках). Теплоизолированная гибкая многослойная полимерная труба, не распространяющая пламя,включает центральную трубу, барьерный слой, армирующий слой, клеевой слой,теплоизолирующий слой и гидроизоляционный слой, слой с антипиретическими и антидотными добавками и наружную защитную оболочку из оцинкованного гибкого металлорукава. Центральная труба выполнена из сшитого или теплостойкого полимера, предпочтительно полиэтилена или полибутена. Слой с антипиретическими и антидотными добавками выполнен из полимерного материала на основе полиолефина. Трубопровод для транспортировки воды в системах теплоснабжения и горячего водоснабжения состоит из двух или более теплоизолированных гибких многослойных полимерных труб. Технический результат - труба не распространяет пламя и продукты разложения элементов своей конструкции под воздействием высоких температур при возникновении пожарной опасности, обладает достаточной гибкостью для проведения монтажных и ремонтно-восстановительных работ в труднодоступных местах,имеет достаточную стойкость своей наружной поверхности к механическим повреждениям,которые могут возникать при проведении работ с трубой в труднодоступных местах. Гориловский Мирон Исаакович, Шмелев Александр Юрьевич, Коврига Владислав Витальевич, Самойлов Сергей Васильевич, Гвоздев Игорь Васильевич,Рыбак Семен Борисович, Пятин Иван Николаевич (RU) Изобретение относится к конструкции теплоизолированной трубы, не распространяющей пламя,предназначенной для воды, а именно для горячей воды, в системах централизованного теплоснабжения и горячего водоснабжения, преимущественно для проведения монтажных и ремонтно-восстановительных работ на инженерных этажах зданий (подвалах и чердаках). Теплоизолированные трубы, используемые в трубопроводах отопления и горячего водоснабжения,имеют весьма широкий спектр конструкционных особенностей. В конструкцию таких труб, по меньшей мере, входит центральная труба, поверх которой накладывается теплоизолирующий слой, на который в свою очередь монтируется слой гидроизоляции. Традиционно конструкции теплоизолированных труб основывались на использовании центральной металлической трубы. Известна конструкция трубопровода с использованием теплоизолированной трубы, включающей металлическую трубу с теплоизолированным покрытием на основе пенополиуретана (ППУ) и наружную гидроизолирующую оболочку из полиэтилена (патент РФ 2249754 МПК F16L 59/00). Известна также теплоизолированная труба, включающая в качестве центральной трубы металлическую трубу, теплоизолирующий слой из ППУ и гидроизоляционную оболочку из оцинкованного листа,покрытую дополнительно тонким слоем полимерного покрытия (патент РФ 2200897 МПК F16L 59/00). Основной недостаток таких труб состоит, во-первых, в значительной их массе, что отрицательно влияет на трудоемкость монтажных и ремонтно-восстановительных работ, во-вторых, теплоизолированные трубы с центральной металлической трубой могут изготавливаться только мерными отрезками, следовательно, трубопровод, состоящий из таких труб, содержит большое количество стыков, что приводит к необходимости проведения дополнительного контроля за качеством готового трубопровода. Перечисленные недостатки теплоизолированных труб с центральной металлической трубой значительно снижаются при использовании в теплоизолированной трубе в качестве центральной трубы трубы из полимерных материалов. Известна водопроводная теплоизолированная труба по меньшей мере с одной внутренней трубой,слоем теплоизоляции на базе полиуретановой пены, окружающим внутреннюю трубу, пленкой, окружающей слой теплоизоляции, а также гофрированной внешней трубой из термопластичного полимера,причем теплоизоляционный материал состоит из полиуретановой пены, а между слоем теплоизоляции и пленкой имеется упругодеформируемый промежуточный слой из мягкой полимерной пены, который, по меньшей мере, склеен с пленкой (RU2339869, МПК F16L 59/00; F16L 59/14). Известна также гибкая теплоизолированная водопроводная труба, состоящая по меньшей мере из одной проводящей среду внутренней трубы, по меньшей мере из одной наружной трубы, окружающей внутреннюю трубу, а также находящегося, по меньшей мере, между одной внутренней трубой и наружной трубой слоя теплоизоляции на основе полиуретановой или полиизоциануратовой пены, при этом к указанной пене добавлены от 0,1 до 7,5 вес.% полых шариков, причем полые шарики имеют оболочку из термопластичного искусственного материала и заполнены средой, которая при повышенной температуре способствует раздуванию оболочки (RU2372551 МПК F16L 59/147; F16L 11/04). Недостаток указанных труб заключается в том, что такие трубы не могут использоваться в системах горячего водоснабжения и отопления в связи с низкой теплостойкостью полиэтилена, из которого изготовлена внутренняя труба. Указанный недостаток исключается при применении теплоизолированных труб, в конструкция которых в качестве центральной трубы применяются трубы из сшитого полиэтилена. Известна многослойная труба из полимерного материала для проведения воды, предпочтительно горячей воды, в системах централизованного теплоснабжения, теплосетях или водопроводах, включающая тело трубы, предпочтительно состоящее из поперечно-сшитого полиэтилена, по меньшей мере один слой, образующий барьер против диффузии воды через многослойную трубу, причем барьерный слой состоит из жидкокристаллического полимера (RU2224160, МПК F16L 9/12). К недостатку такой трубы следует отнести то обстоятельство, что для обеспечения эксплуатационных параметров такая труба должна иметь значительную толщину стенки, что заметно снижает ее гибкость и существенно сказывается на увеличении ее массы. Этот недостаток можно исключить, если в состав теплоизолированной трубы включить центральную трубу из сшитого полиэтилена с дополнительным армированием. Из известных труб наиболее близким по технической сущности вариантом к заявленной трубе является труба "Изопрофлекс А", изготавливаемая по ТУ 2248 021-40270293-2005. Конструкция этой трубы включает центральную трубу из сшитого полиэтилена, барьерный слой против диффузии кислорода,армирующий слой, образованный плетением синтетических нитей ("Кевлар"), клеевой слой, теплоизолирующий слой из пенополиуретана (ППУ) и наружный гидроизоляционный гофрированный слой из полиэтилена средней плотности. Эта труба успешно применяется в сетях централизованного отопления и горячего водоснабжения при бесканальной и канальной прокладке. Однако ограничение применения такой трубы связано с тем,что по способности к распространению пламени эта труба относится к группе "распространяющей пла-1 021754 мя" (РП) и поэтому не может использоваться как коллектор при внутридомовой прокладке (в подвалах и на чердаках). Технической задачей, решаемой в заявленной конструкции трубы, является снятие ограничений к ее применению в качестве коллектора при внутридомовой прокладке на инженерных уровнях (в подвалах и на чердаках). При этом труба должна отвечать следующим показателям: не распространять пламя при возникновении пожарной опасности,не распространять продукты разложения элементов своей конструкции под воздействием высоких температур при возникновении пожарной опасности,обладать достаточной гибкостью для проведения монтажных и ремонтно-восстановительных работ в труднодоступных местах,иметь достаточную стойкость своей наружной поверхности к механическим повреждениям, которые могут возникать при проведении работ с трубой в труднодоступных местах. Технический результат достигается в теплоизолированной гибкой многослойной полимерной трубе,не распространяющей пламя, включающей центральную трубу, барьерный слой, армирующий слой, клеевой слой, теплоизолирующий слой и гидроизоляционный слой, дополнительно содержащей слой с антипиретическими и антидотными добавками и наружную защитную оболочку из оцинкованного гибкого металлорукава. Отличия заявленной конструкции заключаются в том, что труба дополнительно содержит слой с антипиретическими и антидотными добавками и защитную оболочку из оцинкованного гибкого металлорукава. Центральная труба конструкции выполнена из сшитого или теплостойкого полимера, предпочтительно полиэтилена или полибутена. Слой с антипиретическими и антидотными добавками выполнен из полимерного материала на основе полиолефина. Существенные преимущества заявленной трубы заключаются в том, что в условиях возникновения пожара такая труба не распространяет пламя, а при разложении составляющих элементов ее конструкции в условиях пожара снижается выделение продуктов разложения (вредных газов) за счет содержания в конструкции трубы слоя с антипиретическими и антидотными добавками и наружной защитной оболочки в виде оцинкованного металлорукава, обеспечивающего гибкость конструкции и повышенную стойкость к возможным механическим повреждениям, что в свою очередь значительно снижает затраты на проведение монтажных и ремонтно-восстановительных работ в условиях ограниченной рабочей зоны - в подвалах и чердачных помещениях. Заявляемая труба может быть использована как составляющий элемент трубопровода в системах теплоснабжения и горячего водоснабжения. На фиг. 1 приведен общий вид трубы согласно изобретению. Труба включает 1 - центральную трубу, 2 - барьерный слой, 3 - армирующий слой, 4 - клеевой слой, 5 - теплоизолирующий слой, 6 - гидроизоляционная оболочка, 7 - слой, содержащий антипиретические и антидотные добавки, 8 - наружная защитная оболочка (оцинкованный гибкий металлорукав). Центральная труба, выполненная предпочтительно из сшитого или теплостойкого полимера, предпочтительно полиэтилена или полибутена, выполняет функцию транспорта воды (теплоносителя). Барьерный полимерный слой предотвращает диффузию кислорода и паров воды. Армирующий слой повышает функциональные показатели основной трубы, а стабилизацию армирующих нитей в процессе намотки обеспечивает клеевой слой. Теплоизолирующий слой снижает теплопотери, гидроизоляционная оболочка обеспечивает гидрозащиту теплоизолирующего слоя. Слой, содержащий антипиретические и антидотные добавки, снижает выделение продуктов разложения (вредных газов) при возникновении пожарной опасности. Защитная оболочка (металлорукав) также обеспечивает снижение выделения продуктов разложения, сохраняя при этом гибкость конструкции и стойкость к механическим повреждениям. Теплоизолированная гибкая многослойная полимерная труба согласно изобретению относится к группе НРП (не распространяющей пламя) в соответствии с ГОСТ Р 53327-2009 "Теплоизоляционные конструкции промышленных трубопроводов. Метод испытания на распространение пламени". ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Теплоизолированная гибкая многослойная полимерная труба, не распространяющая пламя,включающая центральную трубу, барьерный слой, армирующий слой, клеевой слой, теплоизолирующий слой и гидроизоляционный слой, отличающаяся тем, что она дополнительно включает слой с антипиретическими и антидотными добавками, выполненный из полимерного материала на основе полиолефина,и защитную оболочку из оцинкованного гибкого металлорукава. 2. Труба по п.1, отличающаяся тем, что центральная труба выполнена из сшитого или теплостойкого полимера, предпочтительно полиэтилена или полибутена. 3. Трубопровод для транспортировки воды в системах теплоснабжения и горячего водоснабжения,состоящий из двух или более теплоизолированных труб по любому из пп.1, 2.
