Вентиляционное устройство

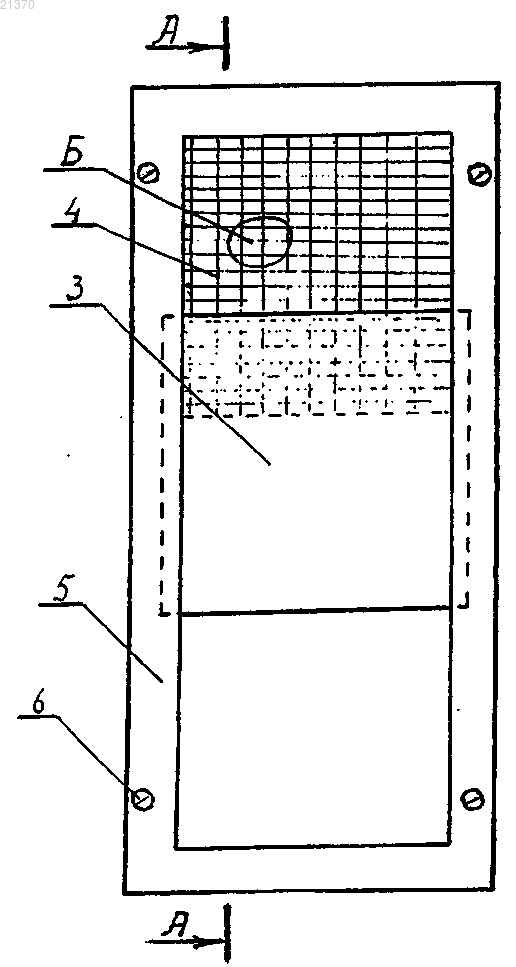

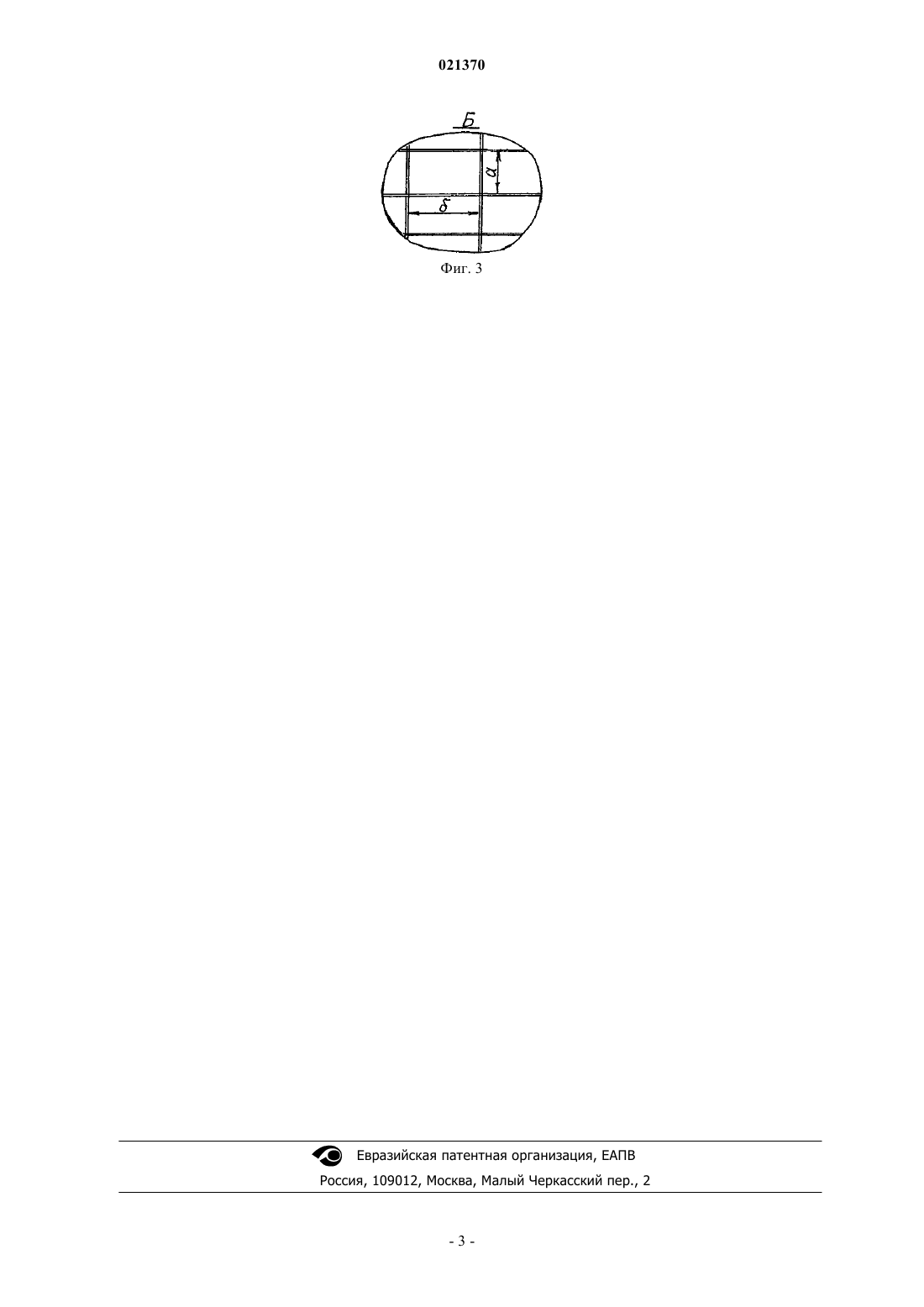

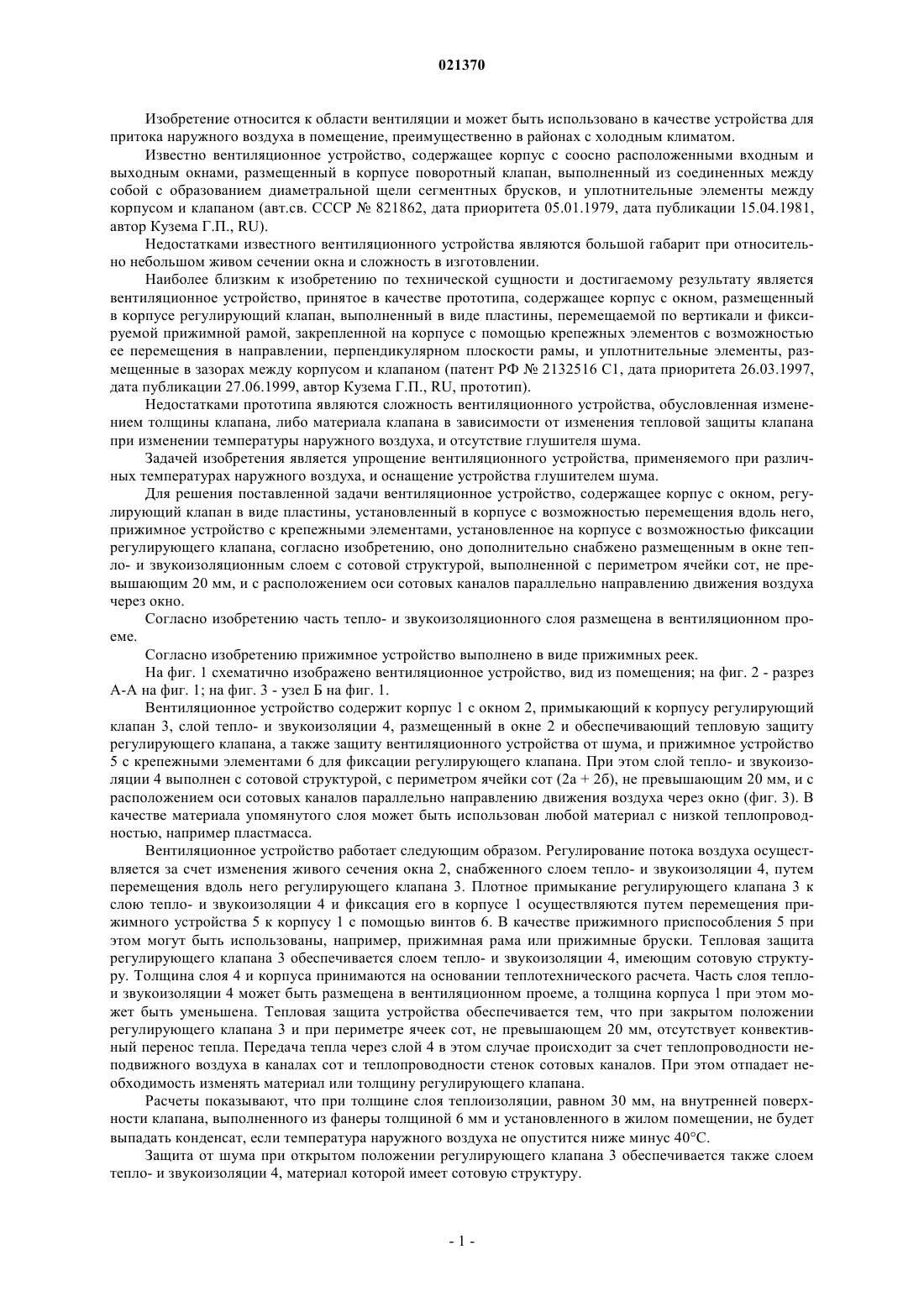

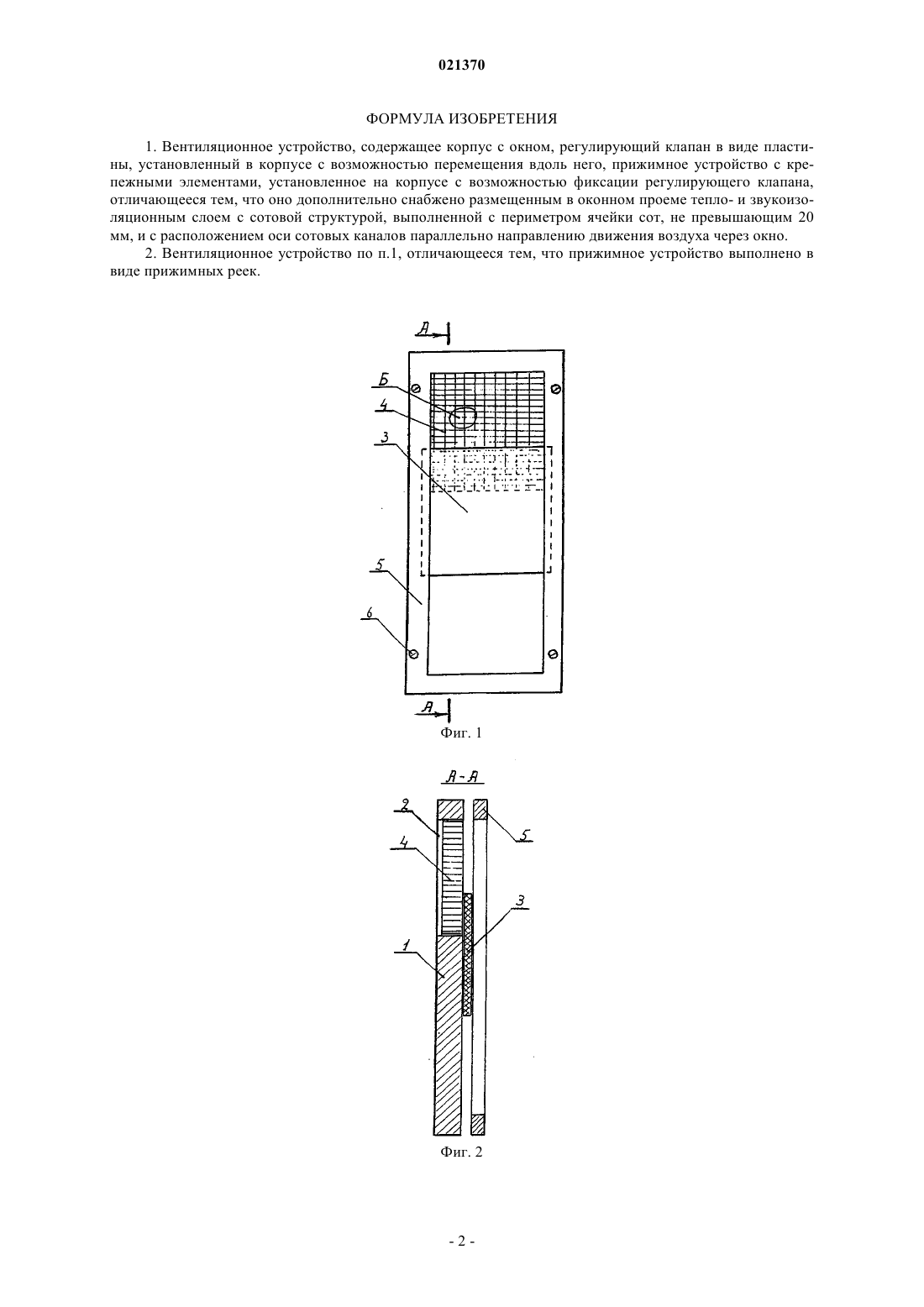

Изобретение относится к области вентиляции и может быть использовано в качестве устройства для притока наружного воздуха в помещение, преимущественно в районах с холодным климатом. Технический результат заключается в упрощении вентиляционного устройства, применяемого при различных температурах наружного воздуха, и обеспечении защиты от внешнего шума при эксплуатации. Для его достижения вентиляционное устройство, содержащее корпус (1) с окном (2), регулирующий клапан в виде пластины (3), установленный в корпусе с возможностью перемещения вдоль него, прижимное устройство (5) с крепежными элементами (6), установленное на корпусе с возможностью фиксации регулирующего клапана (3), согласно изобретению дополнительно снабжено размещенным в окне тепло- и звукоизоляционным слоем (4) с сотовой структурой, выполненной с периметром ячейки сот, не превышающим 20 мм, и с расположением оси сотовых каналов параллельно направлению движения воздуха через окно. Кузема Георгий Прокопьевич (RU) Гельбова Т.Б. (RU)(71)(73) Заявитель и патентовладелец: ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ "СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ" (RU) Изобретение относится к области вентиляции и может быть использовано в качестве устройства для притока наружного воздуха в помещение, преимущественно в районах с холодным климатом. Известно вентиляционное устройство, содержащее корпус с соосно расположенными входным и выходным окнами, размещенный в корпусе поворотный клапан, выполненный из соединенных между собой с образованием диаметральной щели сегментных брусков, и уплотнительные элементы между корпусом и клапаном (авт.св. СССР 821862, дата приоритета 05.01.1979, дата публикации 15.04.1981,автор Кузема Г.П., RU). Недостатками известного вентиляционного устройства являются большой габарит при относительно небольшом живом сечении окна и сложность в изготовлении. Наиболее близким к изобретению по технической сущности и достигаемому результату является вентиляционное устройство, принятое в качестве прототипа, содержащее корпус с окном, размещенный в корпусе регулирующий клапан, выполненный в виде пластины, перемещаемой по вертикали и фиксируемой прижимной рамой, закрепленной на корпусе с помощью крепежных элементов с возможностью ее перемещения в направлении, перпендикулярном плоскости рамы, и уплотнительные элементы, размещенные в зазорах между корпусом и клапаном (патент РФ 2132516 С 1, дата приоритета 26.03.1997,дата публикации 27.06.1999, автор Кузема Г.П., RU, прототип). Недостатками прототипа являются сложность вентиляционного устройства, обусловленная изменением толщины клапана, либо материала клапана в зависимости от изменения тепловой защиты клапана при изменении температуры наружного воздуха, и отсутствие глушителя шума. Задачей изобретения является упрощение вентиляционного устройства, применяемого при различных температурах наружного воздуха, и оснащение устройства глушителем шума. Для решения поставленной задачи вентиляционное устройство, содержащее корпус с окном, регулирующий клапан в виде пластины, установленный в корпусе с возможностью перемещения вдоль него,прижимное устройство с крепежными элементами, установленное на корпусе с возможностью фиксации регулирующего клапана, согласно изобретению, оно дополнительно снабжено размещенным в окне тепло- и звукоизоляционным слоем с сотовой структурой, выполненной с периметром ячейки сот, не превышающим 20 мм, и с расположением оси сотовых каналов параллельно направлению движения воздуха через окно. Согласно изобретению часть тепло- и звукоизоляционного слоя размещена в вентиляционном проеме. Согласно изобретению прижимное устройство выполнено в виде прижимных реек. На фиг. 1 схематично изображено вентиляционное устройство, вид из помещения; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - узел Б на фиг. 1. Вентиляционное устройство содержит корпус 1 с окном 2, примыкающий к корпусу регулирующий клапан 3, слой тепло- и звукоизоляции 4, размещенный в окне 2 и обеспечивающий тепловую защиту регулирующего клапана, а также защиту вентиляционного устройства от шума, и прижимное устройство 5 с крепежными элементами 6 для фиксации регулирующего клапана. При этом слой тепло- и звукоизоляции 4 выполнен с сотовой структурой, с периметром ячейки сот (2 а + 2 б), не превышающим 20 мм, и с расположением оси сотовых каналов параллельно направлению движения воздуха через окно (фиг. 3). В качестве материала упомянутого слоя может быть использован любой материал с низкой теплопроводностью, например пластмасса. Вентиляционное устройство работает следующим образом. Регулирование потока воздуха осуществляется за счет изменения живого сечения окна 2, снабженного слоем тепло- и звукоизоляции 4, путем перемещения вдоль него регулирующего клапана 3. Плотное примыкание регулирующего клапана 3 к слою тепло- и звукоизоляции 4 и фиксация его в корпусе 1 осуществляются путем перемещения прижимного устройства 5 к корпусу 1 с помощью винтов 6. В качестве прижимного приспособления 5 при этом могут быть использованы, например, прижимная рама или прижимные бруски. Тепловая защита регулирующего клапана 3 обеспечивается слоем тепло- и звукоизоляции 4, имеющим сотовую структуру. Толщина слоя 4 и корпуса принимаются на основании теплотехнического расчета. Часть слоя теплои звукоизоляции 4 может быть размещена в вентиляционном проеме, а толщина корпуса 1 при этом может быть уменьшена. Тепловая защита устройства обеспечивается тем, что при закрытом положении регулирующего клапана 3 и при периметре ячеек сот, не превышающем 20 мм, отсутствует конвективный перенос тепла. Передача тепла через слой 4 в этом случае происходит за счет теплопроводности неподвижного воздуха в каналах сот и теплопроводности стенок сотовых каналов. При этом отпадает необходимость изменять материал или толщину регулирующего клапана. Расчеты показывают, что при толщине слоя теплоизоляции, равном 30 мм, на внутренней поверхности клапана, выполненного из фанеры толщиной 6 мм и установленного в жилом помещении, не будет выпадать конденсат, если температура наружного воздуха не опустится ниже минус 40 С. Защита от шума при открытом положении регулирующего клапана 3 обеспечивается также слоем тепло- и звукоизоляции 4, материал которой имеет сотовую структуру. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Вентиляционное устройство, содержащее корпус с окном, регулирующий клапан в виде пластины, установленный в корпусе с возможностью перемещения вдоль него, прижимное устройство с крепежными элементами, установленное на корпусе с возможностью фиксации регулирующего клапана,отличающееся тем, что оно дополнительно снабжено размещенным в оконном проеме тепло- и звукоизоляционным слоем с сотовой структурой, выполненной с периметром ячейки сот, не превышающим 20 мм, и с расположением оси сотовых каналов параллельно направлению движения воздуха через окно. 2. Вентиляционное устройство по п.1, отличающееся тем, что прижимное устройство выполнено в виде прижимных реек.
