1. Гранулятор, содержащий корпус с цилиндрической камерой, закрытой с обеих сторон крышками, окно для загрузки сырья, окно для выгрузки гранул, выполненное в корпусе, расположенное снизу цилиндрической камеры и оснащенное решеткой-матрицей, в цилиндрической камере установлены ведущий и ведомый элементы с измельчающими зубьями, образующие зубчатую передачу внутреннего зацепления, причем ведомый элемент, выполненный в виде полого цилиндра с окнами, коаксиально установлен в цилиндрической камере на опорах вращения и снабжен зубьями внутреннего зацепления, образованными боковыми поверхностями соседних окон, а ведущий элемент, выполненный в виде вала-шестерни или шестерни, смонтированной на валу, с внешними зубьями, расположен в нижней части цилиндрической камеры и эксцентрично установлен на двух подшипниковых узлах, расположенных на опорной плите, отличающийся тем, что решетка-матрица выполнена кольцевой, установлена на ведомом элементе и закреплена на нем в местах расположения зубьев, при этом расположение отверстий, выполненных в кольцевой решетке-матрице, совмещено с расположением окон в ведомом элементе, цилиндрическая камера снабжена выполненной в корпусе кольцевой полостью, в которой установлен кольцевой вкладыш из антифрикционного материала с окном, расположенным напротив окна для выгрузки гранул, а окно для загрузки сырья выполнено в верхней части крышки с наклоном.

2. Гранулятор по п.1, отличающийся тем, что дополнительно содержит нож для формирования и отрезки гранул по длине, установленный в окне для выгрузки гранул со стороны, обращенной навстречу вращению ведомого элемента.

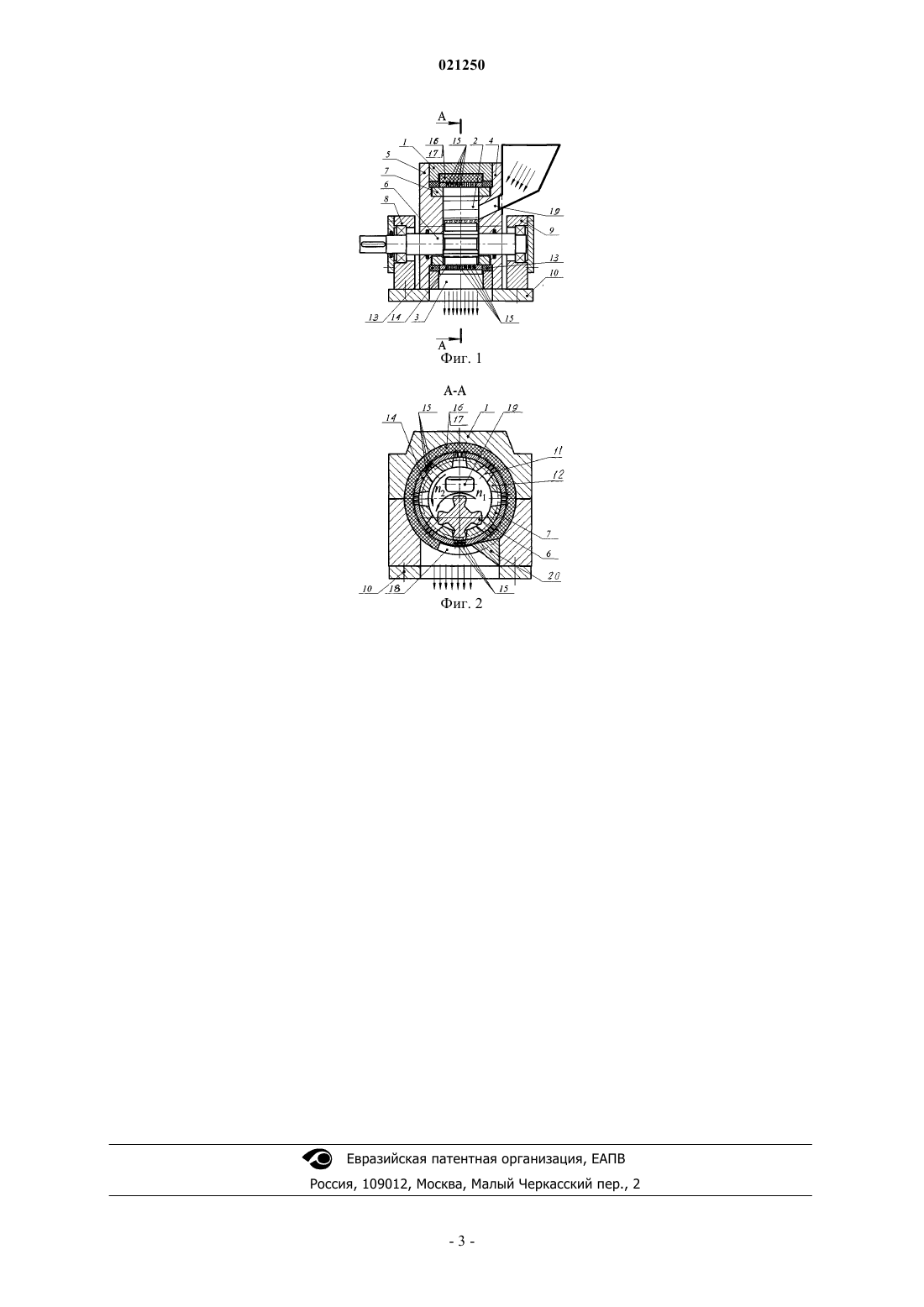

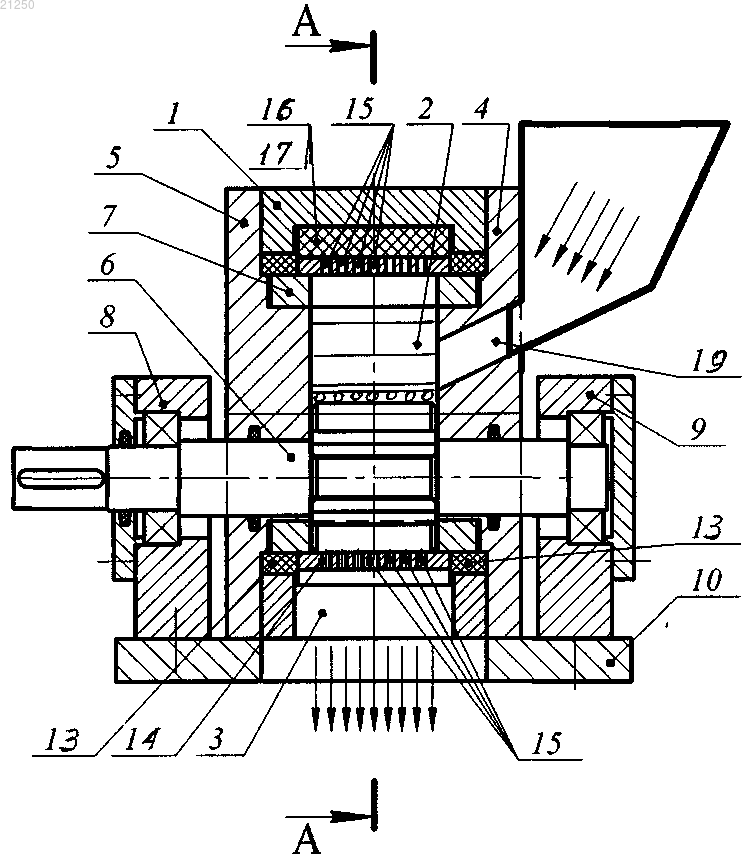

Рисунок 1

Текст

Смотреть все

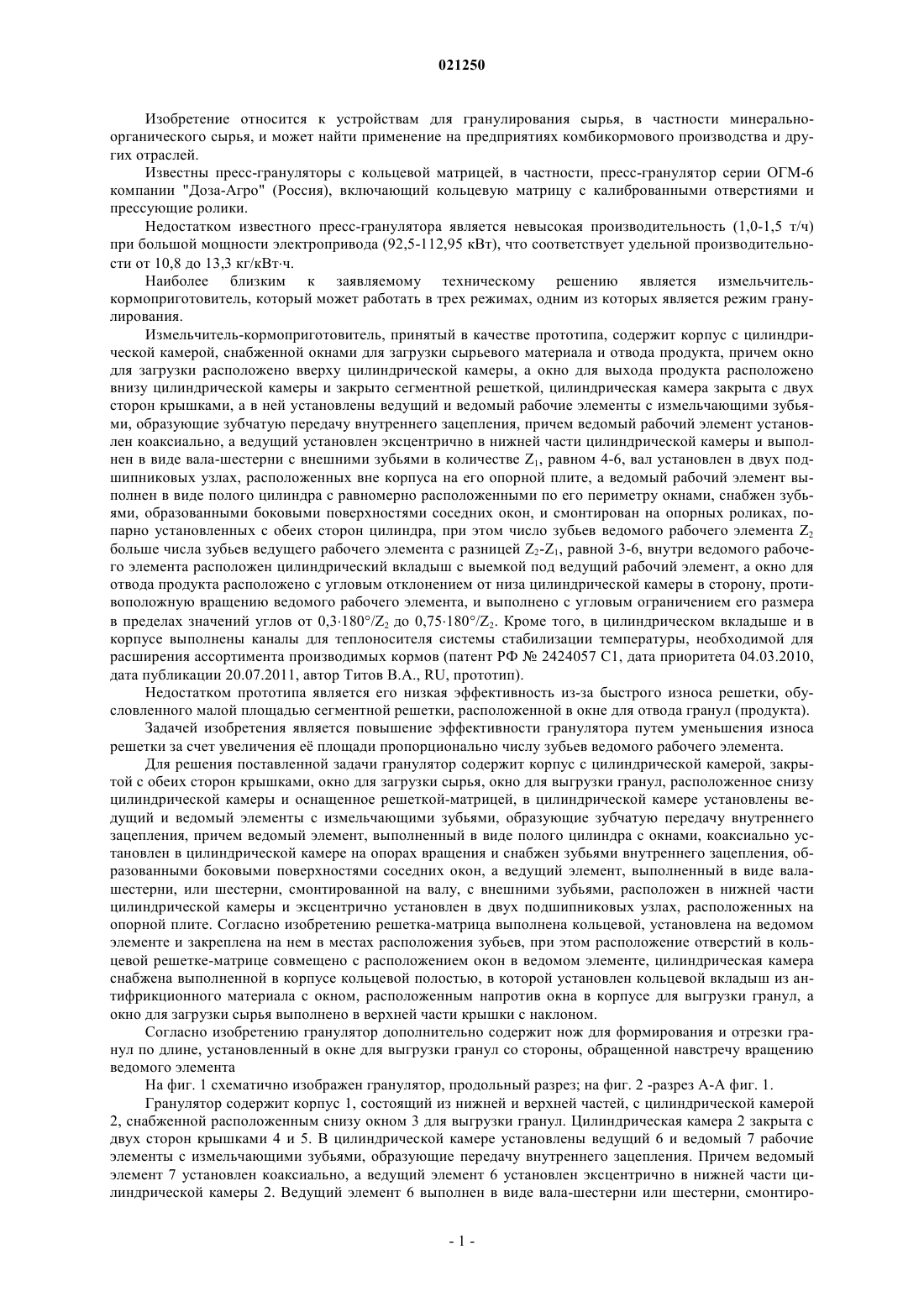

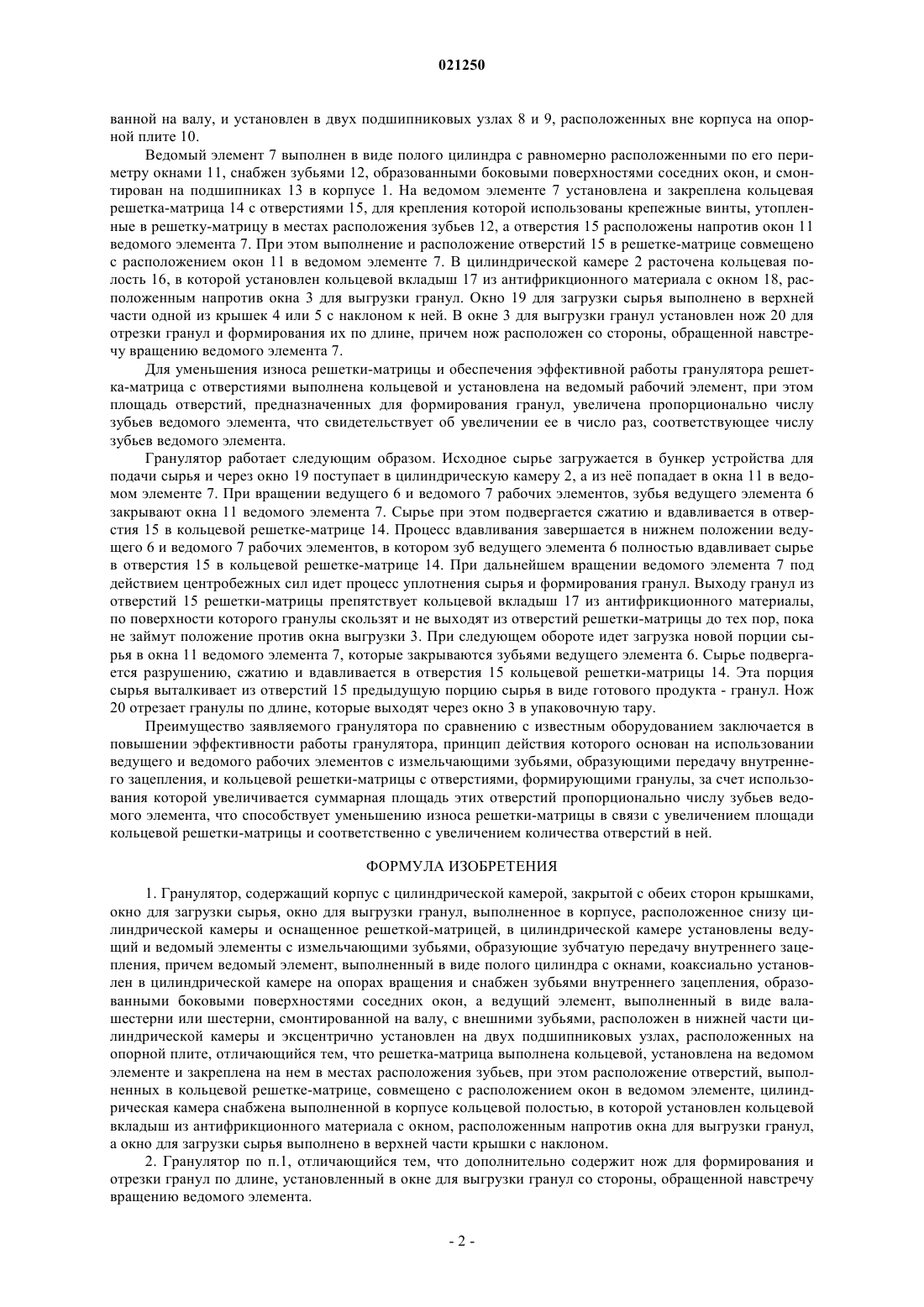

Титов Валерий Архипович, Пикалов Юрий Анатольевич, Секацкий Виктор Степанович, Андреев Дмитрий Александрович (RU) Гельбова Т.Б. (RU) Изобретение относится к устройствам для гранулирования сырья, в частности минеральноорганического сырья, и может найти применение на предприятиях комбикормового производства и других отраслей. Технический результат заключается в повышении эффективности работы гранулятора путем уменьшения износа решетки-матрицы за счет увеличения ее площади пропорционально числу зубьев ведомого рабочего элемента. Для его достижения гранулятор содержит корпус (1) с цилиндрической камерой (2), закрытой с обеих сторон крышками (4, 5),окно для загрузки сырья (19), окно (3) для выгрузки гранул, расположенное снизу цилиндрической камеры и оснащенное решеткой-матрицей (14). В цилиндрической камере (2) установлены ведущий (6) и ведомый (7) элементы с измельчающими зубьями, образующие зубчатую передачу внутреннего зацепления. Ведомый элемент (7), выполненный в виде полого цилиндра с окнами(11), коаксиально установлен в цилиндрической камере на опорах вращения (13) и снабжен зубьями внутреннего зацепления (12), образованными боковыми поверхностями соседних окон (11), а ведущий элемент (6), выполненный в виде вала-шестерни, или шестерни, смонтированной на валу, с внешними зубьями, расположен в нижней части цилиндрической камеры и эксцентрично установлен в двух подшипниковых узлах (8, 9), расположенных на опорной плите (10). Новым является то, что решетка-матрица (14) с отверстиями (15) выполнена кольцевой, установлена на ведомом элементе (7) и закреплена на нем в местах расположения зубьев (12). При этом расположение отверстий (15) в кольцевой решетке-матрице совмещено с расположением окон(11) в ведомом элементе (7). Цилиндрическая камера (2) снабжена выполненной в корпусе (1) кольцевой полостью (16), в которой установлен кольцевой вкладыш (17) из антифрикционного материала с окном (18), расположенным напротив окна (3) в корпусе для выгрузки гранул, а окно для загрузки сырья (19) выполнено в верхней части крышки (4) с наклоном. Кроме того, гранулятор дополнительно содержит нож (20) для формирования и отрезки гранул по длине, установленный в окне (3) для выгрузки гранул со стороны, обращенной навстречу вращению ведомого элемента.(71)(73) Заявитель и патентовладелец: ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ "СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ" (RU) Изобретение относится к устройствам для гранулирования сырья, в частности минеральноорганического сырья, и может найти применение на предприятиях комбикормового производства и других отраслей. Известны пресс-грануляторы с кольцевой матрицей, в частности, пресс-гранулятор серии ОГМ-6 компании "Доза-Агро" (Россия), включающий кольцевую матрицу с калиброванными отверстиями и прессующие ролики. Недостатком известного пресс-гранулятора является невысокая производительность (1,0-1,5 т/ч) при большой мощности электропривода (92,5-112,95 кВт), что соответствует удельной производительности от 10,8 до 13,3 кг/кВтч. Наиболее близким к заявляемому техническому решению является измельчителькормоприготовитель, который может работать в трех режимах, одним из которых является режим гранулирования. Измельчитель-кормоприготовитель, принятый в качестве прототипа, содержит корпус с цилиндрической камерой, снабженной окнами для загрузки сырьевого материала и отвода продукта, причем окно для загрузки расположено вверху цилиндрической камеры, а окно для выхода продукта расположено внизу цилиндрической камеры и закрыто сегментной решеткой, цилиндрическая камера закрыта с двух сторон крышками, а в ней установлены ведущий и ведомый рабочие элементы с измельчающими зубьями, образующие зубчатую передачу внутреннего зацепления, причем ведомый рабочий элемент установлен коаксиально, а ведущий установлен эксцентрично в нижней части цилиндрической камеры и выполнен в виде вала-шестерни с внешними зубьями в количестве Z1, равном 4-6, вал установлен в двух подшипниковых узлах, расположенных вне корпуса на его опорной плите, а ведомый рабочий элемент выполнен в виде полого цилиндра с равномерно расположенными по его периметру окнами, снабжен зубьями, образованными боковыми поверхностями соседних окон, и смонтирован на опорных роликах, попарно установленных с обеих сторон цилиндра, при этом число зубьев ведомого рабочего элемента Z2 больше числа зубьев ведущего рабочего элемента с разницей Z2-Z1, равной 3-6, внутри ведомого рабочего элемента расположен цилиндрический вкладыш с выемкой под ведущий рабочий элемент, а окно для отвода продукта расположено с угловым отклонением от низа цилиндрической камеры в сторону, противоположную вращению ведомого рабочего элемента, и выполнено с угловым ограничением его размера в пределах значений углов от 0,3180/Z2 до 0,75180/Z2. Кроме того, в цилиндрическом вкладыше и в корпусе выполнены каналы для теплоносителя системы стабилизации температуры, необходимой для расширения ассортимента производимых кормов (патент РФ 2424057 С 1, дата приоритета 04.03.2010,дата публикации 20.07.2011, автор Титов В.А., RU, прототип). Недостатком прототипа является его низкая эффективность из-за быстрого износа решетки, обусловленного малой площадью сегментной решетки, расположенной в окне для отвода гранул (продукта). Задачей изобретения является повышение эффективности гранулятора путем уменьшения износа решетки за счет увеличения е площади пропорционально числу зубьев ведомого рабочего элемента. Для решения поставленной задачи гранулятор содержит корпус с цилиндрической камерой, закрытой с обеих сторон крышками, окно для загрузки сырья, окно для выгрузки гранул, расположенное снизу цилиндрической камеры и оснащенное решеткой-матрицей, в цилиндрической камере установлены ведущий и ведомый элементы с измельчающими зубьями, образующие зубчатую передачу внутреннего зацепления, причем ведомый элемент, выполненный в виде полого цилиндра с окнами, коаксиально установлен в цилиндрической камере на опорах вращения и снабжен зубьями внутреннего зацепления, образованными боковыми поверхностями соседних окон, а ведущий элемент, выполненный в виде валашестерни, или шестерни, смонтированной на валу, с внешними зубьями, расположен в нижней части цилиндрической камеры и эксцентрично установлен в двух подшипниковых узлах, расположенных на опорной плите. Согласно изобретению решетка-матрица выполнена кольцевой, установлена на ведомом элементе и закреплена на нем в местах расположения зубьев, при этом расположение отверстий в кольцевой решетке-матрице совмещено с расположением окон в ведомом элементе, цилиндрическая камера снабжена выполненной в корпусе кольцевой полостью, в которой установлен кольцевой вкладыш из антифрикционного материала с окном, расположенным напротив окна в корпусе для выгрузки гранул, а окно для загрузки сырья выполнено в верхней части крышки с наклоном. Согласно изобретению гранулятор дополнительно содержит нож для формирования и отрезки гранул по длине, установленный в окне для выгрузки гранул со стороны, обращенной навстречу вращению ведомого элемента На фиг. 1 схематично изображен гранулятор, продольный разрез; на фиг. 2 -разрез А-А фиг. 1. Гранулятор содержит корпус 1, состоящий из нижней и верхней частей, с цилиндрической камерой 2, снабженной расположенным снизу окном 3 для выгрузки гранул. Цилиндрическая камера 2 закрыта с двух сторон крышками 4 и 5. В цилиндрической камере установлены ведущий 6 и ведомый 7 рабочие элементы с измельчающими зубьями, образующие передачу внутреннего зацепления. Причем ведомый элемент 7 установлен коаксиально, а ведущий элемент 6 установлен эксцентрично в нижней части цилиндрической камеры 2. Ведущий элемент 6 выполнен в виде вала-шестерни или шестерни, смонтиро-1 021250 ванной на валу, и установлен в двух подшипниковых узлах 8 и 9, расположенных вне корпуса на опорной плите 10. Ведомый элемент 7 выполнен в виде полого цилиндра с равномерно расположенными по его периметру окнами 11, снабжен зубьями 12, образованными боковыми поверхностями соседних окон, и смонтирован на подшипниках 13 в корпусе 1. На ведомом элементе 7 установлена и закреплена кольцевая решетка-матрица 14 с отверстиями 15, для крепления которой использованы крепежные винты, утопленные в решетку-матрицу в местах расположения зубьев 12, а отверстия 15 расположены напротив окон 11 ведомого элемента 7. При этом выполнение и расположение отверстий 15 в решетке-матрице совмещено с расположением окон 11 в ведомом элементе 7. В цилиндрической камере 2 расточена кольцевая полость 16, в которой установлен кольцевой вкладыш 17 из антифрикционного материала с окном 18, расположенным напротив окна 3 для выгрузки гранул. Окно 19 для загрузки сырья выполнено в верхней части одной из крышек 4 или 5 с наклоном к ней. В окне 3 для выгрузки гранул установлен нож 20 для отрезки гранул и формирования их по длине, причем нож расположен со стороны, обращенной навстречу вращению ведомого элемента 7. Для уменьшения износа решетки-матрицы и обеспечения эффективной работы гранулятора решетка-матрица с отверстиями выполнена кольцевой и установлена на ведомый рабочий элемент, при этом площадь отверстий, предназначенных для формирования гранул, увеличена пропорционально числу зубьев ведомого элемента, что свидетельствует об увеличении ее в число раз, соответствующее числу зубьев ведомого элемента. Гранулятор работает следующим образом. Исходное сырье загружается в бункер устройства для подачи сырья и через окно 19 поступает в цилиндрическую камеру 2, а из не попадает в окна 11 в ведомом элементе 7. При вращении ведущего 6 и ведомого 7 рабочих элементов, зубья ведущего элемента 6 закрывают окна 11 ведомого элемента 7. Сырье при этом подвергается сжатию и вдавливается в отверстия 15 в кольцевой решетке-матрице 14. Процесс вдавливания завершается в нижнем положении ведущего 6 и ведомого 7 рабочих элементов, в котором зуб ведущего элемента 6 полностью вдавливает сырье в отверстия 15 в кольцевой решетке-матрице 14. При дальнейшем вращении ведомого элемента 7 под действием центробежных сил идет процесс уплотнения сырья и формирования гранул. Выходу гранул из отверстий 15 решетки-матрицы препятствует кольцевой вкладыш 17 из антифрикционного материалы,по поверхности которого гранулы скользят и не выходят из отверстий решетки-матрицы до тех пор, пока не займут положение против окна выгрузки 3. При следующем обороте идет загрузка новой порции сырья в окна 11 ведомого элемента 7, которые закрываются зубьями ведущего элемента 6. Сырье подвергается разрушению, сжатию и вдавливается в отверстия 15 кольцевой решетки-матрицы 14. Эта порция сырья выталкивает из отверстий 15 предыдущую порцию сырья в виде готового продукта - гранул. Нож 20 отрезает гранулы по длине, которые выходят через окно 3 в упаковочную тару. Преимущество заявляемого гранулятора по сравнению с известным оборудованием заключается в повышении эффективности работы гранулятора, принцип действия которого основан на использовании ведущего и ведомого рабочих элементов с измельчающими зубьями, образующими передачу внутреннего зацепления, и кольцевой решетки-матрицы с отверстиями, формирующими гранулы, за счет использования которой увеличивается суммарная площадь этих отверстий пропорционально числу зубьев ведомого элемента, что способствует уменьшению износа решетки-матрицы в связи с увеличением площади кольцевой решетки-матрицы и соответственно с увеличением количества отверстий в ней. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Гранулятор, содержащий корпус с цилиндрической камерой, закрытой с обеих сторон крышками,окно для загрузки сырья, окно для выгрузки гранул, выполненное в корпусе, расположенное снизу цилиндрической камеры и оснащенное решеткой-матрицей, в цилиндрической камере установлены ведущий и ведомый элементы с измельчающими зубьями, образующие зубчатую передачу внутреннего зацепления, причем ведомый элемент, выполненный в виде полого цилиндра с окнами, коаксиально установлен в цилиндрической камере на опорах вращения и снабжен зубьями внутреннего зацепления, образованными боковыми поверхностями соседних окон, а ведущий элемент, выполненный в виде валашестерни или шестерни, смонтированной на валу, с внешними зубьями, расположен в нижней части цилиндрической камеры и эксцентрично установлен на двух подшипниковых узлах, расположенных на опорной плите, отличающийся тем, что решетка-матрица выполнена кольцевой, установлена на ведомом элементе и закреплена на нем в местах расположения зубьев, при этом расположение отверстий, выполненных в кольцевой решетке-матрице, совмещено с расположением окон в ведомом элементе, цилиндрическая камера снабжена выполненной в корпусе кольцевой полостью, в которой установлен кольцевой вкладыш из антифрикционного материала с окном, расположенным напротив окна для выгрузки гранул,а окно для загрузки сырья выполнено в верхней части крышки с наклоном. 2. Гранулятор по п.1, отличающийся тем, что дополнительно содержит нож для формирования и отрезки гранул по длине, установленный в окне для выгрузки гранул со стороны, обращенной навстречу вращению ведомого элемента.
