Способ разработки нефтяного месторождения

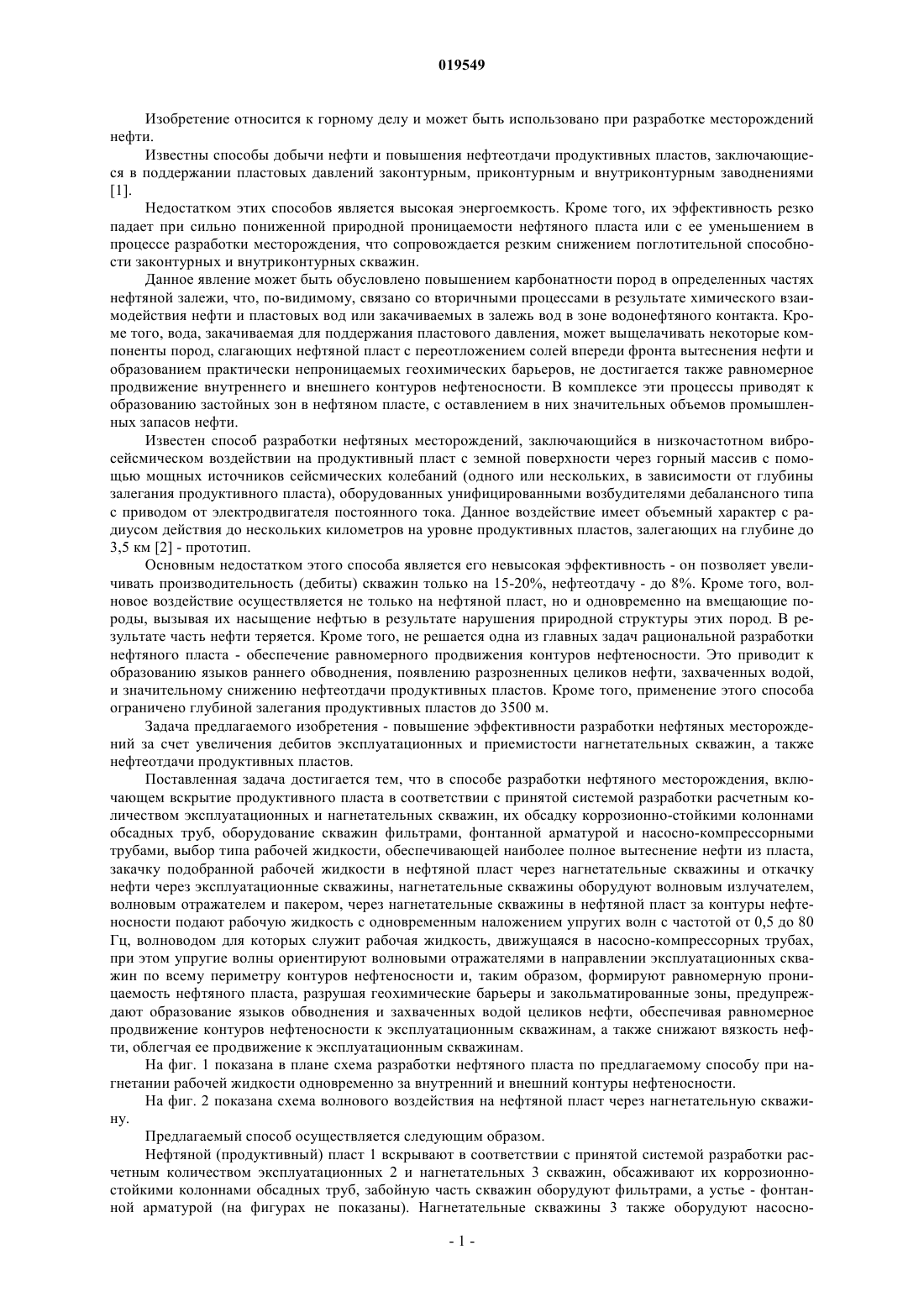

СПОСОБ РАЗРАБОТКИ НЕФТЯНОГО МЕСТОРОЖДЕНИЯ Изобретение относится к горному делу и может быть использовано при разработке месторождений нефти. Задача предлагаемого изобретения - повышение эффективности разработки нефтяных месторождений за счет увеличения дебитов эксплуатационных и приемистости нагнетательных скважин, а также нефтеотдачи продуктивных пластов. Поставленная задача достигается тем,что в способе разработки нефтяного месторождения нагнетательные скважины оборудуют волновым излучателем, волновым отражателем и пакером, через нагнетательные скважины в нефтяной пласт за контуры нефтеносности подают рабочую жидкость с одновременным наложением упругих волн с частотой от 0,5 до 80 Гц, волноводом для которых служит рабочая жидкость, движущаяся в насосно-компрессорных трубах, при этом упругие волны ориентируют волновыми отражателями в направлении эксплуатационных скважин по всему периметру контуров нефтеносности и, таким образом, формируют равномерную проницаемость нефтяного пласта,разрушая геохимические барьеры и закольматированные зоны, предупреждают образование языков обводнения и захваченных водой целиков нефти, обеспечивая равномерное продвижение контуров нефтеносности к эксплуатационным скважинам, а также снижают вязкость нефти, облегчая ее продвижение к эксплуатационным скважинам. Изобретение относится к горному делу и может быть использовано при разработке месторождений нефти. Известны способы добычи нефти и повышения нефтеотдачи продуктивных пластов, заключающиеся в поддержании пластовых давлений законтурным, приконтурным и внутриконтурным заводнениями[1]. Недостатком этих способов является высокая энергоемкость. Кроме того, их эффективность резко падает при сильно пониженной природной проницаемости нефтяного пласта или с ее уменьшением в процессе разработки месторождения, что сопровождается резким снижением поглотительной способности законтурных и внутриконтурных скважин. Данное явление может быть обусловлено повышением карбонатности пород в определенных частях нефтяной залежи, что, по-видимому, связано со вторичными процессами в результате химического взаимодействия нефти и пластовых вод или закачиваемых в залежь вод в зоне водонефтяного контакта. Кроме того, вода, закачиваемая для поддержания пластового давления, может выщелачивать некоторые компоненты пород, слагающих нефтяной пласт с переотложением солей впереди фронта вытеснения нефти и образованием практически непроницаемых геохимических барьеров, не достигается также равномерное продвижение внутреннего и внешнего контуров нефтеносности. В комплексе эти процессы приводят к образованию застойных зон в нефтяном пласте, с оставлением в них значительных объемов промышленных запасов нефти. Известен способ разработки нефтяных месторождений, заключающийся в низкочастотном вибросейсмическом воздействии на продуктивный пласт с земной поверхности через горный массив с помощью мощных источников сейсмических колебаний (одного или нескольких, в зависимости от глубины залегания продуктивного пласта), оборудованных унифицированными возбудителями дебалансного типа с приводом от электродвигателя постоянного тока. Данное воздействие имеет объемный характер с радиусом действия до нескольких километров на уровне продуктивных пластов, залегающих на глубине до 3,5 км [2] - прототип. Основным недостатком этого способа является его невысокая эффективность - он позволяет увеличивать производительность (дебиты) скважин только на 15-20%, нефтеотдачу - до 8%. Кроме того, волновое воздействие осуществляется не только на нефтяной пласт, но и одновременно на вмещающие породы, вызывая их насыщение нефтью в результате нарушения природной структуры этих пород. В результате часть нефти теряется. Кроме того, не решается одна из главных задач рациональной разработки нефтяного пласта - обеспечение равномерного продвижения контуров нефтеносности. Это приводит к образованию языков раннего обводнения, появлению разрозненных целиков нефти, захваченных водой,и значительному снижению нефтеотдачи продуктивных пластов. Кроме того, применение этого способа ограничено глубиной залегания продуктивных пластов до 3500 м. Задача предлагаемого изобретения - повышение эффективности разработки нефтяных месторождений за счет увеличения дебитов эксплуатационных и приемистости нагнетательных скважин, а также нефтеотдачи продуктивных пластов. Поставленная задача достигается тем, что в способе разработки нефтяного месторождения, включающем вскрытие продуктивного пласта в соответствии с принятой системой разработки расчетным количеством эксплуатационных и нагнетательных скважин, их обсадку коррозионно-стойкими колоннами обсадных труб, оборудование скважин фильтрами, фонтанной арматурой и насосно-компрессорными трубами, выбор типа рабочей жидкости, обеспечивающей наиболее полное вытеснение нефти из пласта,закачку подобранной рабочей жидкости в нефтяной пласт через нагнетательные скважины и откачку нефти через эксплуатационные скважины, нагнетательные скважины оборудуют волновым излучателем,волновым отражателем и пакером, через нагнетательные скважины в нефтяной пласт за контуры нефтеносности подают рабочую жидкость с одновременным наложением упругих волн с частотой от 0,5 до 80 Гц, волноводом для которых служит рабочая жидкость, движущаяся в насосно-компрессорных трубах,при этом упругие волны ориентируют волновыми отражателями в направлении эксплуатационных скважин по всему периметру контуров нефтеносности и, таким образом, формируют равномерную проницаемость нефтяного пласта, разрушая геохимические барьеры и закольматированные зоны, предупреждают образование языков обводнения и захваченных водой целиков нефти, обеспечивая равномерное продвижение контуров нефтеносности к эксплуатационным скважинам, а также снижают вязкость нефти, облегчая ее продвижение к эксплуатационным скважинам. На фиг. 1 показана в плане схема разработки нефтяного пласта по предлагаемому способу при нагнетании рабочей жидкости одновременно за внутренний и внешний контуры нефтеносности. На фиг. 2 показана схема волнового воздействия на нефтяной пласт через нагнетательную скважину. Предлагаемый способ осуществляется следующим образом. Нефтяной (продуктивный) пласт 1 вскрывают в соответствии с принятой системой разработки расчетным количеством эксплуатационных 2 и нагнетательных 3 скважин, обсаживают их коррозионностойкими колоннами обсадных труб, забойную часть скважин оборудуют фильтрами, а устье - фонтанной арматурой (на фигурах не показаны). Нагнетательные скважины 3 также оборудуют насосно-1 019549 компрессорными трубами 4, волновыми излучателями 5, волновыми отражателями 6 и пакерами 7. Предварительно выбранной рабочей жидкостью 8, обеспечивающей наиболее полное вытеснение нефти из нефтяного пласта 1, заполняют насосно-компрессорные трубы 4 нагнетательных скважин 3. В простейшем случае в качестве рабочей жидкости 8 может использоваться пластовая или техническая вода. Затем включают нагнетательные насосы (на фигурах не показаны) и волновые излучатели 5. Под воздействием давления нагнетания и наложенных упругих волн 9 частотой от 0,5 до 80 Гц рабочую жидкость закачивают в нефтяной пласт 1 за внутренний 10 и внешний 11 контуры нефтеносности. При этом движущаяся в насосно-компрессорных трубах 4 рабочая жидкость 8 выполняет также функцию волновода, а установленные на уровне нефтяного пласта 1 волновые отражатели 6 обеспечивают преломление упругих волн 9 в межконтурное пространство нефтяного пласта 1 в направлении эксплуатационных скважин 2. Закачка рабочей жидкости 8 и волновое воздействие на зону нефтеносности нефтяного пласта 1 осуществляются по всему периметру внешнего и внутреннего контуров нефтеносности. В результате закачки рабочей жидкости за внутренний 10 и внешний 11 контуры нефтеносности обеспечивается продавливание нефти в эксплуатационные скважины 2. Волновое воздействие, в свою очередь, обеспечивает равномерность продвижения внутреннего 10 и внешнего 11 контуров нефтеносности за счет создания проницаемости в геохимических барьерах и закольматированных зонах нефтяного пласта 1, а также предупреждает образование языков обводнения и целиков нефти, захваченных водой и/или рабочей жидкостью 8. При этом формируется равномерная проницаемость в межконтурном пространстве нефтяного пласта 1 с высвобождением и обеспечением продвижения к эксплуатационным скважинам 2 объемов нефти, экранированных в застойных зонах. Кроме того, за счет снижения вязкости подвергаемой волновой обработке нефти облегчается ее продвижение к эксплуатационным скважинам 2. Предлагаемый способ позволит увеличить дебиты нефтяных эксплуатационных скважин в 3,5-4,0 и более раз и нефтеотдачу пластов по коэффициенту извлечения нефти в 1,5-2,0 раз. При этом обработке могут быть подвержены нефтяные пласты с глубиной залегания до 7 км и более. Источники информации. 1. Жданов М.А. Нефтегазопромысловая геология. - М.: Государственное научно-техническое издательство нефтяной и горно-топливной литературы, 1962, 535 с. 2. Виброволновая технология повысит нефтеотдачу//Нефть России. - 1994,0, с. 26 - прототип. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ разработки нефтяного месторождения, включающий вскрытие продуктивного пласта в соответствии с принятой системой разработки расчетным количеством эксплуатационных и нагнетательных скважин, их обсадку коррозионно-стойкими колоннами обсадных труб, оборудование скважин фильтрами, фонтанной арматурой и насосно-компрессорными трубами, выбор типа рабочей жидкости,обеспечивающей наиболее полное вытеснение нефти из пласта, закачку подобранной рабочей жидкости в нефтяной пласт через нагнетательные скважины и откачку нефти через эксплуатационные скважины,отличающийся тем, что нагнетательные скважины оборудуют волновым излучателем, волновым отражателем и пакером, а подачу рабочей жидкости через нагнетательные скважины в нефтяной пласт за контуры нефтеносности осуществляют одновременно с наложением упругих волн частотой от 0,5 до 80 Гц,волноводом для которых служит рабочая жидкость, движущаяся в насосно-компрессорных трубах, при этом упругие волны ориентируют волновыми отражателями в направлении эксплуатационных скважин по всему периметру контуров нефтеносности, так чтобы обеспечивалась равномерная проницаемость нефтяного пласта.
