Маховик-вентилятор для подачи сжатого воздуха для очистки узловязательного стола

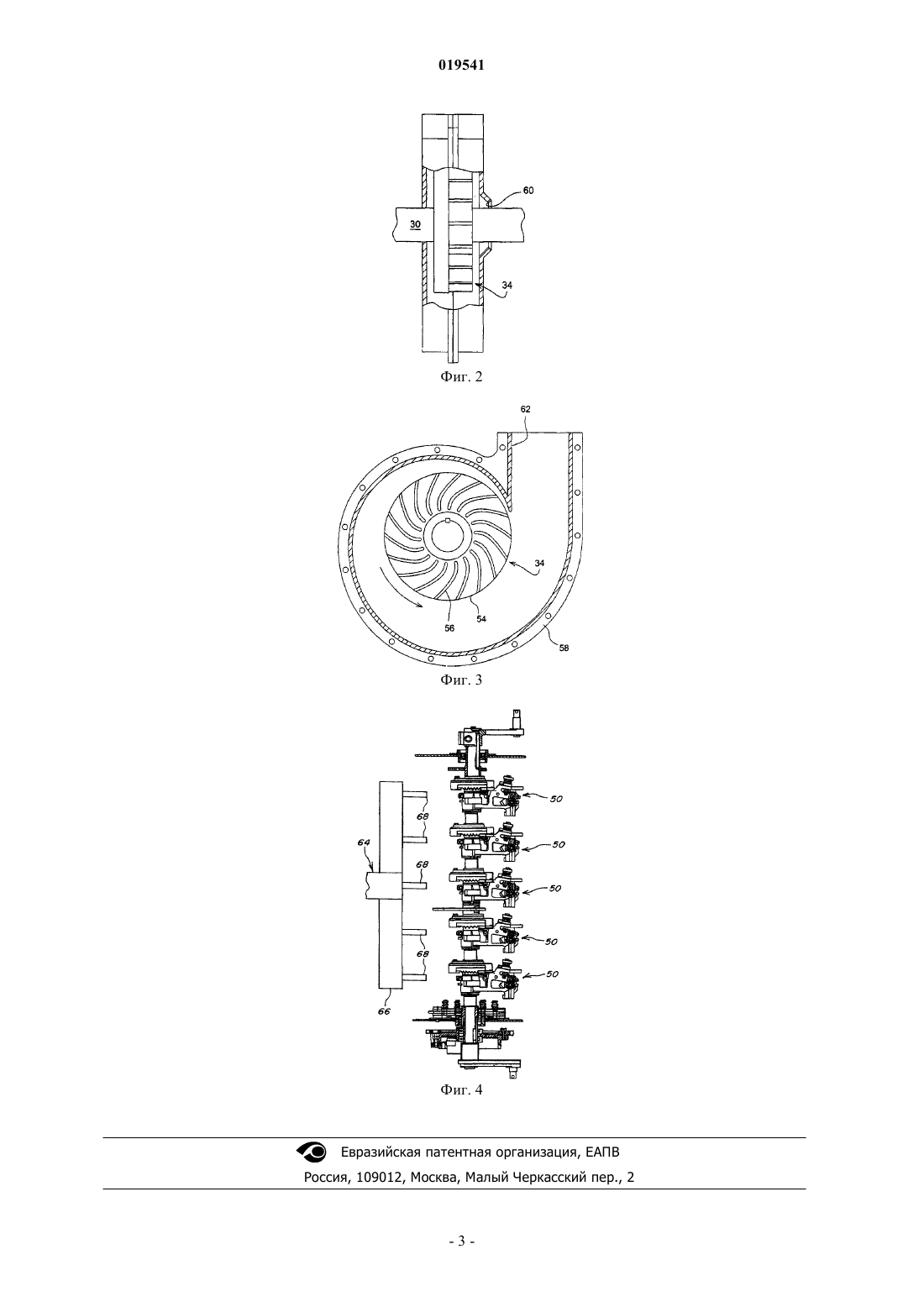

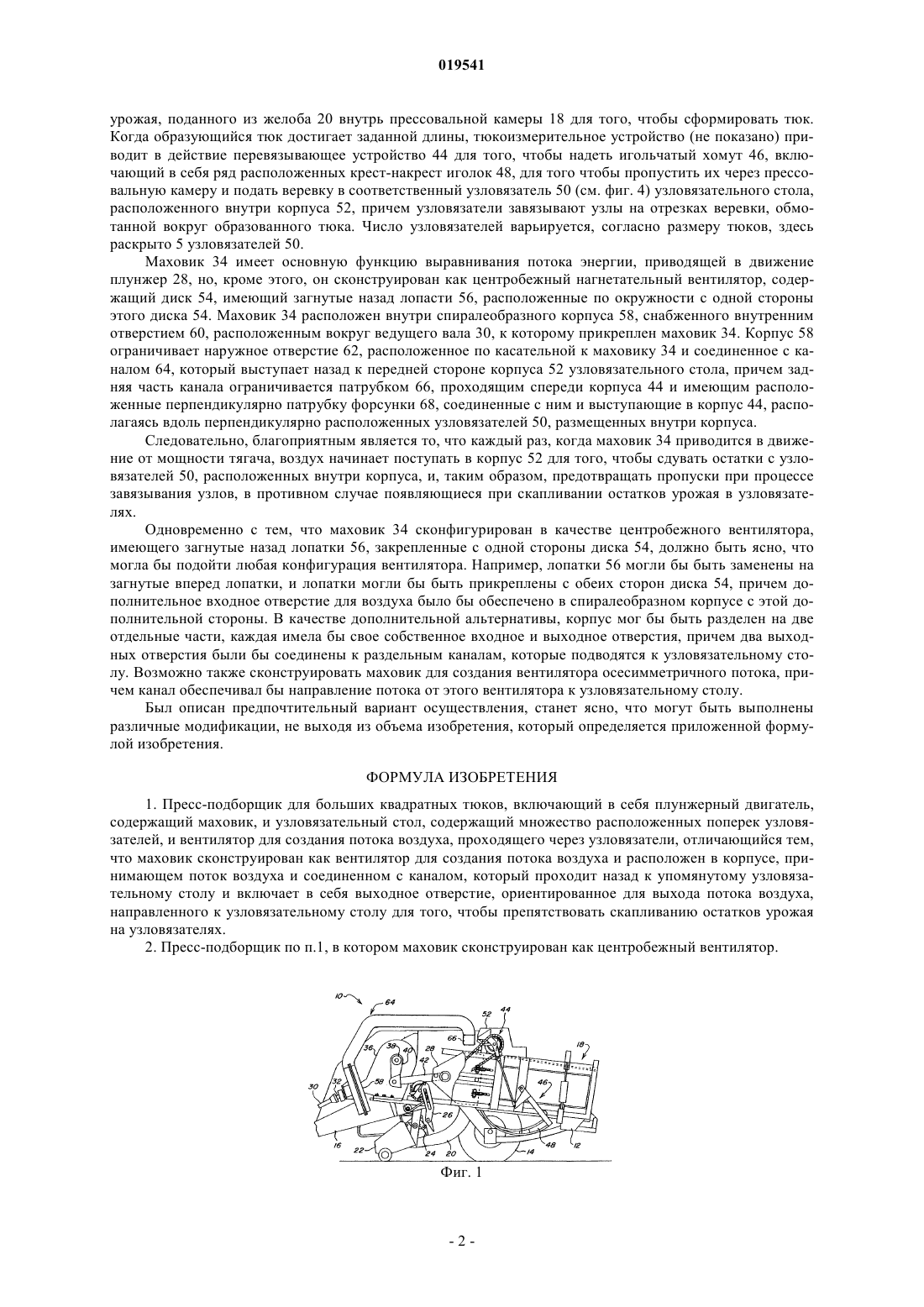

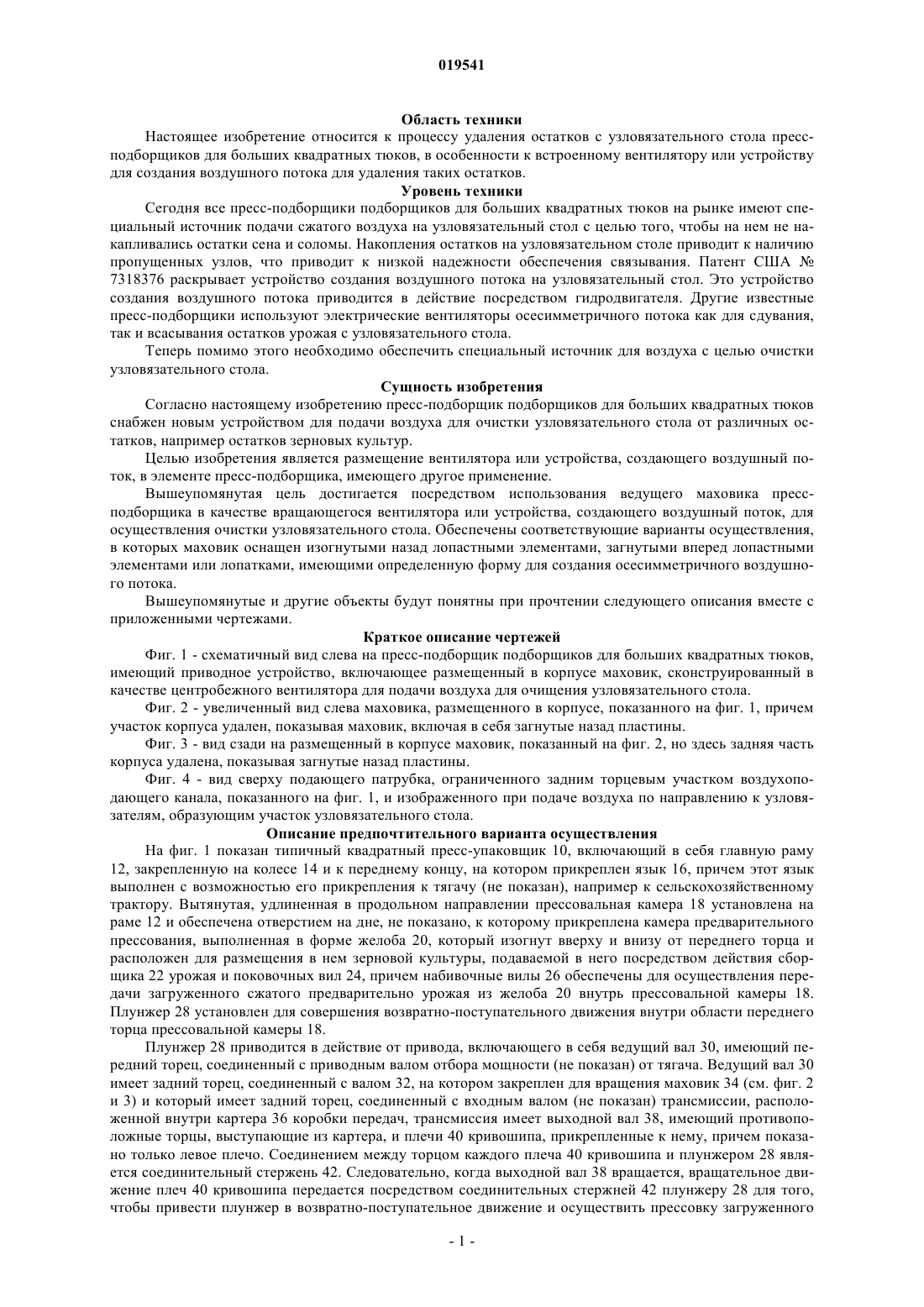

МАХОВИК-ВЕНТИЛЯТОР ДЛЯ ПОДАЧИ СЖАТОГО ВОЗДУХА ДЛЯ ОЧИСТКИ УЗЛОВЯЗАТЕЛЬНОГО СТОЛА Изобретение относится к пресс-подборщику для больших квадратных тюков, который снабжен плунжерным приводом, соединенным с маховиком, сконструированным как вентилятор, который создает поток воздуха внутри корпуса, расположенного вокруг этого маховика. Канал соединяет корпус и корпус узловязательного стола для того, чтобы воздух направлялся и очищал ряд узловязателей, расположенных на узловязательном столе, от остатков урожая.(71)(73) Заявитель и патентовладелец: ДИР ЭНД КОМПАНИ (US) Область техники Настоящее изобретение относится к процессу удаления остатков с узловязательного стола прессподборщиков для больших квадратных тюков, в особенности к встроенному вентилятору или устройству для создания воздушного потока для удаления таких остатков. Уровень техники Сегодня все пресс-подборщики подборщиков для больших квадратных тюков на рынке имеют специальный источник подачи сжатого воздуха на узловязательный стол с целью того, чтобы на нем не накапливались остатки сена и соломы. Накопления остатков на узловязательном столе приводит к наличию пропущенных узлов, что приводит к низкой надежности обеспечения связывания. Патент США 7318376 раскрывает устройство создания воздушного потока на узловязательный стол. Это устройство создания воздушного потока приводится в действие посредством гидродвигателя. Другие известные пресс-подборщики используют электрические вентиляторы осесимметричного потока как для сдувания,так и всасывания остатков урожая с узловязательного стола. Теперь помимо этого необходимо обеспечить специальный источник для воздуха с целью очистки узловязательного стола. Сущность изобретения Согласно настоящему изобретению пресс-подборщик подборщиков для больших квадратных тюков снабжен новым устройством для подачи воздуха для очистки узловязательного стола от различных остатков, например остатков зерновых культур. Целью изобретения является размещение вентилятора или устройства, создающего воздушный поток, в элементе пресс-подборщика, имеющего другое применение. Вышеупомянутая цель достигается посредством использования ведущего маховика прессподборщика в качестве вращающегося вентилятора или устройства, создающего воздушный поток, для осуществления очистки узловязательного стола. Обеспечены соответствующие варианты осуществления,в которых маховик оснащен изогнутыми назад лопастными элементами, загнутыми вперед лопастными элементами или лопатками, имеющими определенную форму для создания осесимметричного воздушного потока. Вышеупомянутые и другие объекты будут понятны при прочтении следующего описания вместе с приложенными чертежами. Краткое описание чертежей Фиг. 1 - схематичный вид слева на пресс-подборщик подборщиков для больших квадратных тюков,имеющий приводное устройство, включающее размещенный в корпусе маховик, сконструированный в качестве центробежного вентилятора для подачи воздуха для очищения узловязательного стола. Фиг. 2 - увеличенный вид слева маховика, размещенного в корпусе, показанного на фиг. 1, причем участок корпуса удален, показывая маховик, включая в себя загнутые назад пластины. Фиг. 3 - вид сзади на размещенный в корпусе маховик, показанный на фиг. 2, но здесь задняя часть корпуса удалена, показывая загнутые назад пластины. Фиг. 4 - вид сверху подающего патрубка, ограниченного задним торцевым участком воздухоподающего канала, показанного на фиг. 1, и изображенного при подаче воздуха по направлению к узловязателям, образующим участок узловязательного стола. Описание предпочтительного варианта осуществления На фиг. 1 показан типичный квадратный пресс-упаковщик 10, включающий в себя главную раму 12, закрепленную на колесе 14 и к переднему концу, на котором прикреплен язык 16, причем этот язык выполнен с возможностью его прикрепления к тягачу (не показан), например к сельскохозяйственному трактору. Вытянутая, удлиненная в продольном направлении прессовальная камера 18 установлена на раме 12 и обеспечена отверстием на дне, не показано, к которому прикреплена камера предварительного прессования, выполненная в форме желоба 20, который изогнут вверху и внизу от переднего торца и расположен для размещения в нем зерновой культуры, подаваемой в него посредством действия сборщика 22 урожая и поковочных вил 24, причем набивочные вилы 26 обеспечены для осуществления передачи загруженного сжатого предварительно урожая из желоба 20 внутрь прессовальной камеры 18. Плунжер 28 установлен для совершения возвратно-поступательного движения внутри области переднего торца прессовальной камеры 18. Плунжер 28 приводится в действие от привода, включающего в себя ведущий вал 30, имеющий передний торец, соединенный с приводным валом отбора мощности (не показан) от тягача. Ведущий вал 30 имеет задний торец, соединенный с валом 32, на котором закреплен для вращения маховик 34 (см. фиг. 2 и 3) и который имеет задний торец, соединенный с входным валом (не показан) трансмиссии, расположенной внутри картера 36 коробки передач, трансмиссия имеет выходной вал 38, имеющий противоположные торцы, выступающие из картера, и плечи 40 кривошипа, прикрепленные к нему, причем показано только левое плечо. Соединением между торцом каждого плеча 40 кривошипа и плунжером 28 является соединительный стержень 42. Следовательно, когда выходной вал 38 вращается, вращательное движение плеч 40 кривошипа передается посредством соединительных стержней 42 плунжеру 28 для того,чтобы привести плунжер в возвратно-поступательное движение и осуществить прессовку загруженного урожая, поданного из желоба 20 внутрь прессовальной камеры 18 для того, чтобы сформировать тюк. Когда образующийся тюк достигает заданной длины, тюкоизмерительное устройство (не показано) приводит в действие перевязывающее устройство 44 для того, чтобы надеть игольчатый хомут 46, включающий в себя ряд расположенных крест-накрест иголок 48, для того чтобы пропустить их через прессовальную камеру и подать веревку в соответственный узловязатель 50 (см. фиг. 4) узловязательного стола,расположенного внутри корпуса 52, причем узловязатели завязывают узлы на отрезках веревки, обмотанной вокруг образованного тюка. Число узловязателей варьируется, согласно размеру тюков, здесь раскрыто 5 узловязателей 50. Маховик 34 имеет основную функцию выравнивания потока энергии, приводящей в движение плунжер 28, но, кроме этого, он сконструирован как центробежный нагнетательный вентилятор, содержащий диск 54, имеющий загнутые назад лопасти 56, расположенные по окружности с одной стороны этого диска 54. Маховик 34 расположен внутри спиралеобразного корпуса 58, снабженного внутренним отверстием 60, расположенным вокруг ведущего вала 30, к которому прикреплен маховик 34. Корпус 58 ограничивает наружное отверстие 62, расположенное по касательной к маховику 34 и соединенное с каналом 64, который выступает назад к передней стороне корпуса 52 узловязательного стола, причем задняя часть канала ограничивается патрубком 66, проходящим спереди корпуса 44 и имеющим расположенные перпендикулярно патрубку форсунки 68, соединенные с ним и выступающие в корпус 44, располагаясь вдоль перпендикулярно расположенных узловязателей 50, размещенных внутри корпуса. Следовательно, благоприятным является то, что каждый раз, когда маховик 34 приводится в движение от мощности тягача, воздух начинает поступать в корпус 52 для того, чтобы сдувать остатки с узловязателей 50, расположенных внутри корпуса, и, таким образом, предотвращать пропуски при процессе завязывания узлов, в противном случае появляющиеся при скапливании остатков урожая в узловязателях. Одновременно с тем, что маховик 34 сконфигурирован в качестве центробежного вентилятора,имеющего загнутые назад лопатки 56, закрепленные с одной стороны диска 54, должно быть ясно, что могла бы подойти любая конфигурация вентилятора. Например, лопатки 56 могли бы быть заменены на загнутые вперед лопатки, и лопатки могли бы быть прикреплены с обеих сторон диска 54, причем дополнительное входное отверстие для воздуха было бы обеспечено в спиралеобразном корпусе с этой дополнительной стороны. В качестве дополнительной альтернативы, корпус мог бы быть разделен на две отдельные части, каждая имела бы свое собственное входное и выходное отверстия, причем два выходных отверстия были бы соединены к раздельным каналам, которые подводятся к узловязательному столу. Возможно также сконструировать маховик для создания вентилятора осесимметричного потока, причем канал обеспечивал бы направление потока от этого вентилятора к узловязательному столу. Был описан предпочтительный вариант осуществления, станет ясно, что могут быть выполнены различные модификации, не выходя из объема изобретения, который определяется приложенной формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пресс-подборщик для больших квадратных тюков, включающий в себя плунжерный двигатель,содержащий маховик, и узловязательный стол, содержащий множество расположенных поперек узловязателей, и вентилятор для создания потока воздуха, проходящего через узловязатели, отличающийся тем,что маховик сконструирован как вентилятор для создания потока воздуха и расположен в корпусе, принимающем поток воздуха и соединенном с каналом, который проходит назад к упомянутому узловязательному столу и включает в себя выходное отверстие, ориентированное для выхода потока воздуха,направленного к узловязательному столу для того, чтобы препятствовать скапливанию остатков урожая на узловязателях. 2. Пресс-подборщик по п.1, в котором маховик сконструирован как центробежный вентилятор.
