Устройство для завязывания обувных шнурков

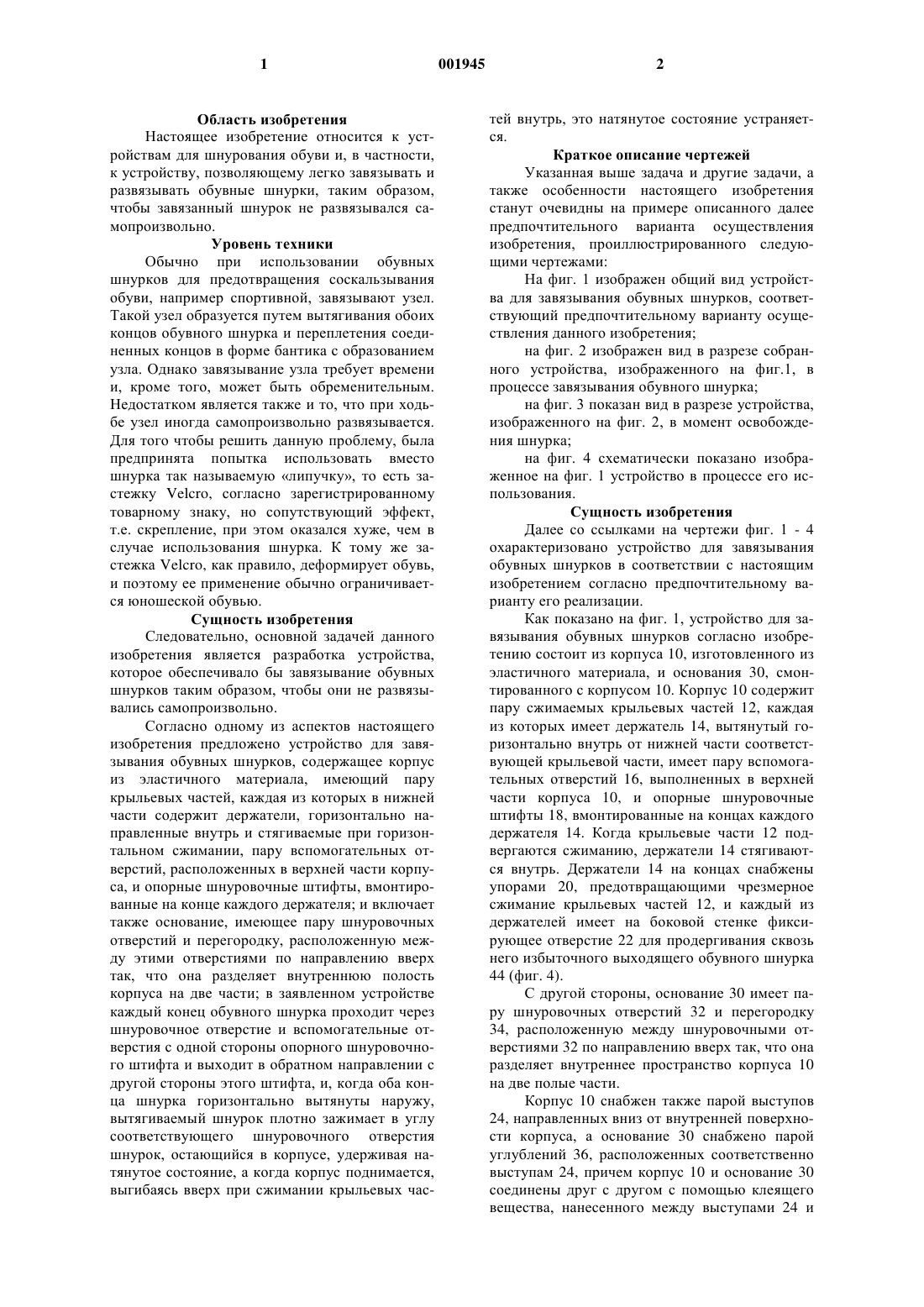

1 Область изобретения Настоящее изобретение относится к устройствам для шнурования обуви и, в частности,к устройству, позволяющему легко завязывать и развязывать обувные шнурки, таким образом,чтобы завязанный шнурок не развязывался самопроизвольно. Уровень техники Обычно при использовании обувных шнурков для предотвращения соскальзывания обуви, например спортивной, завязывают узел. Такой узел образуется путем вытягивания обоих концов обувного шнурка и переплетения соединенных концов в форме бантика с образованием узла. Однако завязывание узла требует времени и, кроме того, может быть обременительным. Недостатком является также и то, что при ходьбе узел иногда самопроизвольно развязывается. Для того чтобы решить данную проблему, была предпринята попытка использовать вместо шнурка так называемую липучку, то есть застежку Velcro, согласно зарегистрированному товарному знаку, но сопутствующий эффект,т.е. скрепление, при этом оказался хуже, чем в случае использования шнурка. К тому же застежка Velcro, как правило, деформирует обувь,и поэтому ее применение обычно ограничивается юношеской обувью. Сущность изобретения Следовательно, основной задачей данного изобретения является разработка устройства,которое обеспечивало бы завязывание обувных шнурков таким образом, чтобы они не развязывались самопроизвольно. Согласно одному из аспектов настоящего изобретения предложено устройство для завязывания обувных шнурков, содержащее корпус из эластичного материала, имеющий пару крыльевых частей, каждая из которых в нижней части содержит держатели, горизонтально направленные внутрь и стягиваемые при горизонтальном сжимании, пару вспомогательных отверстий, расположенных в верхней части корпуса, и опорные шнуровочные штифты, вмонтированные на конце каждого держателя; и включает также основание, имеющее пару шнуровочных отверстий и перегородку, расположенную между этими отверстиями по направлению вверх так, что она разделяет внутреннюю полость корпуса на две части; в заявленном устройстве каждый конец обувного шнурка проходит через шнуровочное отверстие и вспомогательные отверстия с одной стороны опорного шнуровочного штифта и выходит в обратном направлении с другой стороны этого штифта, и, когда оба конца шнурка горизонтально вытянуты наружу,вытягиваемый шнурок плотно зажимает в углу соответствующего шнуровочного отверстия шнурок, остающийся в корпусе, удерживая натянутое состояние, а когда корпус поднимается,выгибаясь вверх при сжимании крыльевых час 001945 2 тей внутрь, это натянутое состояние устраняется. Краткое описание чертежей Указанная выше задача и другие задачи, а также особенности настоящего изобретения станут очевидны на примере описанного далее предпочтительного варианта осуществления изобретения, проиллюстрированного следующими чертежами: На фиг. 1 изображен общий вид устройства для завязывания обувных шнурков, соответствующий предпочтительному варианту осуществления данного изобретения; на фиг. 2 изображен вид в разрезе собранного устройства, изображенного на фиг.1, в процессе завязывания обувного шнурка; на фиг. 3 показан вид в разрезе устройства,изображенного на фиг. 2, в момент освобождения шнурка; на фиг. 4 схематически показано изображенное на фиг. 1 устройство в процессе его использования. Сущность изобретения Далее со ссылками на чертежи фиг. 1 - 4 охарактеризовано устройство для завязывания обувных шнурков в соответствии с настоящим изобретением согласно предпочтительному варианту его реализации. Как показано на фиг. 1, устройство для завязывания обувных шнурков согласно изобретению состоит из корпуса 10, изготовленного из эластичного материала, и основания 30, смонтированного с корпусом 10. Корпус 10 содержит пару сжимаемых крыльевых частей 12, каждая из которых имеет держатель 14, вытянутый горизонтально внутрь от нижней части соответствующей крыльевой части, имеет пару вспомогательных отверстий 16, выполненных в верхней части корпуса 10, и опорные шнуровочные штифты 18, вмонтированные на концах каждого держателя 14. Когда крыльевые части 12 подвергаются сжиманию, держатели 14 стягиваются внутрь. Держатели 14 на концах снабжены упорами 20, предотвращающими чрезмерное сжимание крыльевых частей 12, и каждый из держателей имеет на боковой стенке фиксирующее отверстие 22 для продергивания сквозь него избыточного выходящего обувного шнурка 44 (фиг. 4). С другой стороны, основание 30 имеет пару шнуровочных отверстий 32 и перегородку 34, расположенную между шнуровочными отверстиями 32 по направлению вверх так, что она разделяет внутреннее пространство корпуса 10 на две полые части. Корпус 10 снабжен также парой выступов 24, направленных вниз от внутренней поверхности корпуса, а основание 30 снабжено парой углублений 36, расположенных соответственно выступам 24, причем корпус 10 и основание 30 соединены друг с другом с помощью клеящего вещества, нанесенного между выступами 24 и 3 углублениями 36. В данном случае предпочтительно, чтобы опорные шнуровочные штифты 18 были расположены выше верхней границы шнуровочного отверстия 32. Следует отметить также, что корпус с основанием могут быть сформированы как единое целое. Устройство для завязывания обувных шнурков, сконструированное как показано выше, работает следующим образом: Как показано на чертеже фиг. 2, каждый конец обувного шнурка, продетый сквозь последнее отверстие 40 шнуровки обуви, протягиваемый через шнуровочное отверстие 32 и вспомогательное отверстие 16 по одну сторону соответствующего опорного шнуровочного штифта 18, выводят затем в обратном направлении с другой стороны этого штифта. В процессе этой операции крыльевые части 12 слегка сжимают, давая возможность опорному шнуровочному штифту 18 расположиться по центру шнуровочного отверстия 32. Обувной шнурок, который выходит в обратном направлении, далее упоминается как выходной шнурок 42, а шнурок, остающийся в корпусе 10, - как входной шнурок 44. Когда каждый из выходных шнурков 42 горизонтально вытянут наружу, входной шнурок 44 туго прижимает каждый из выходных шнурков 42 в углах каждого из шнуровочных отверстий 32. Данное состояние будет упоминаться далее как натянутое состояние. В противоположность этому, когда корпус 10 поднимается вверх при сжимании крыльевых частей 12 в направлении по стрелке, это влечет за собой устранение натянутого состояния, поскольку входной 44 и выходной 42 шнурки не мешают взаимному движению, как показано на чертеже фиг. 3. Как удачно показано на чертеже фиг. 4,избыточный выходной шнурок 44 вставлен непосредственно в фиксирующее отверстие 22 держателя 14 или свернут вдвое и вставлен в это отверстие в свернутом виде для предотвращения волочения части завязанного шнурка по земле. Несмотря на то, что настоящее изобретение раскрыто в отношении только определенных вариантов его реализации, могут быть осуществлены и иные модификации и варианты данного изобретения без выхода за рамки заявленного в соответствии с формулой изобретения. 4 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для завязывания обувных шнурков, содержащее корпус, изготовленный из эластичного материала, имеющий пару крыльевых частей,снабженных держателями, горизонтально вытянутыми внутрь от нижнего края соответствующей крыльевой части и стягиваемыми между собой при надлежащем горизонтальном сжимании, пару вспомогательных отверстий, выполненных в верхней части корпуса, опорные шнуровочные штифты, вмонтированные на конце каждого держателя; а также основание, содержащее пару шнуровочных отверстий и перегородку, расположенную между шнуровочными отверстиями и выступающую вверх таким образом, что внутреннее пространство корпуса оказывается разделенным на две полые части; в котором каждый конец обувного шнурка продевается через шнуровочное отверстие и вспомогательное отверстие с одной стороны опорного шнуровочного штифта и выводится в обратном направлении с другой его стороны, а когда каждый конец шнурка горизонтально вытягивается наружу, выходящий шнурок плотно натягивает шнурок, остающийся в корпусе, в углу соответствующего шнуровочного отверстия, удерживая натянутое состояние до тех пор, пока корпус не поднимется, выгибаясь вверх при сжимании крыльевых частей, устраняя тем самым натянутое состояние. 2. Устройство для завязывания обувных шнурков по п.1, в котором корпус снабжен парой выступов, расположенных на внутренней поверхности верхней части корпуса, а основание снабжено парой углублений, расположенных соответственно этим выступам, причем корпус и основание соединены между собой клеящим веществом, нанесенным между выступами и несквозными пазами. 3. Устройство для завязывания обувных шнурков по п.1, в котором корпус и основание сформированы как единое целое. 4. Устройство для завязывания обувных шнурков по п.1, в котором держатель в его оконечной части снабжен упором для предотвращения чрезмерного сжимания крыльевых частей. 5. Устройство для завязывания обувных шнурков по п.1, в котором держатель на его боковой стороне снабжен фиксирующим отверстием для продевания шнурка. 6.Устройство для завязывания обувных шнурков по п.1, в котором опорный шнуровочный штифт расположен выше верхней границы шнуровочного отверстия.
