Конденсационный котел с дымогарными трубами для нагрева воды

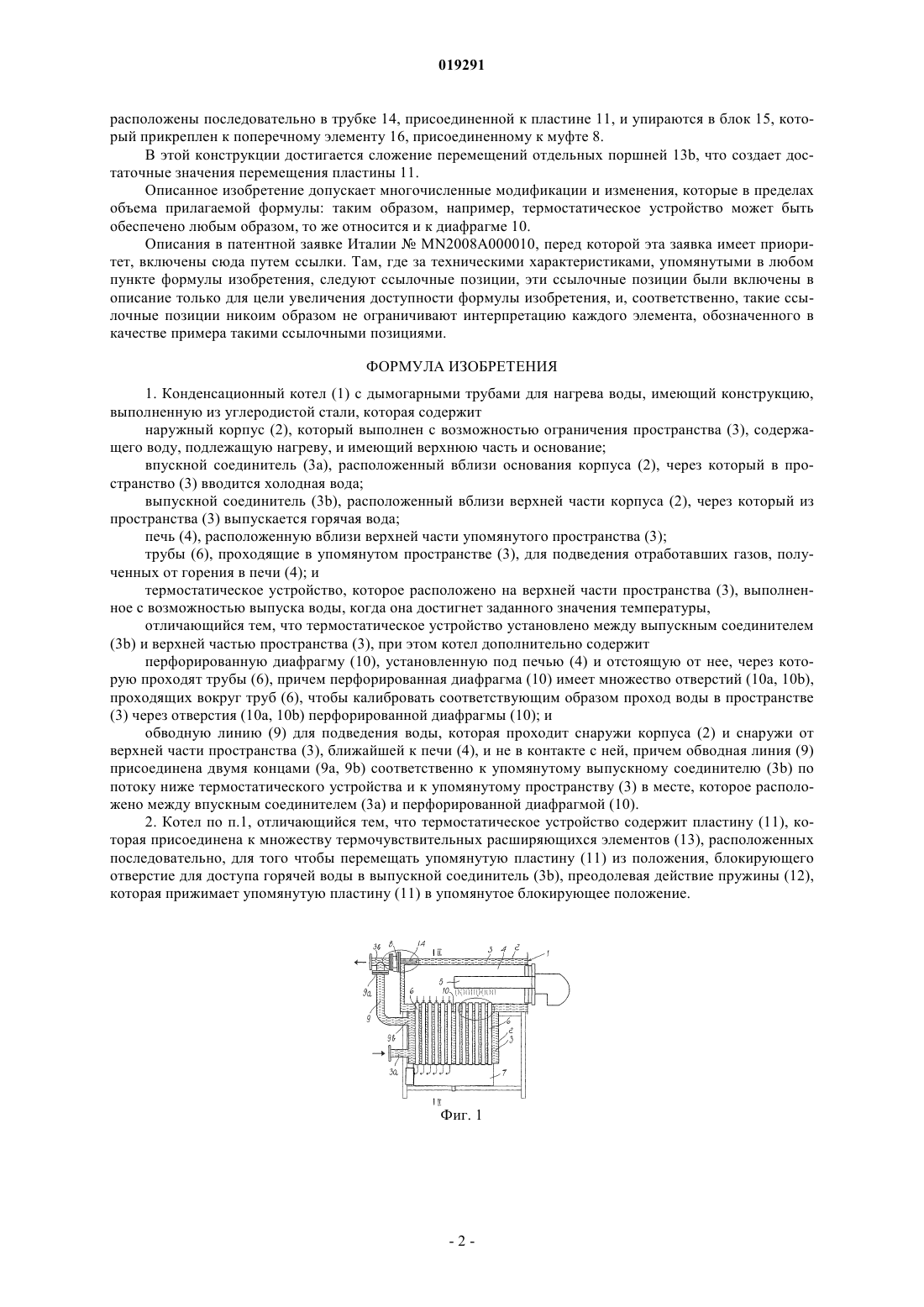

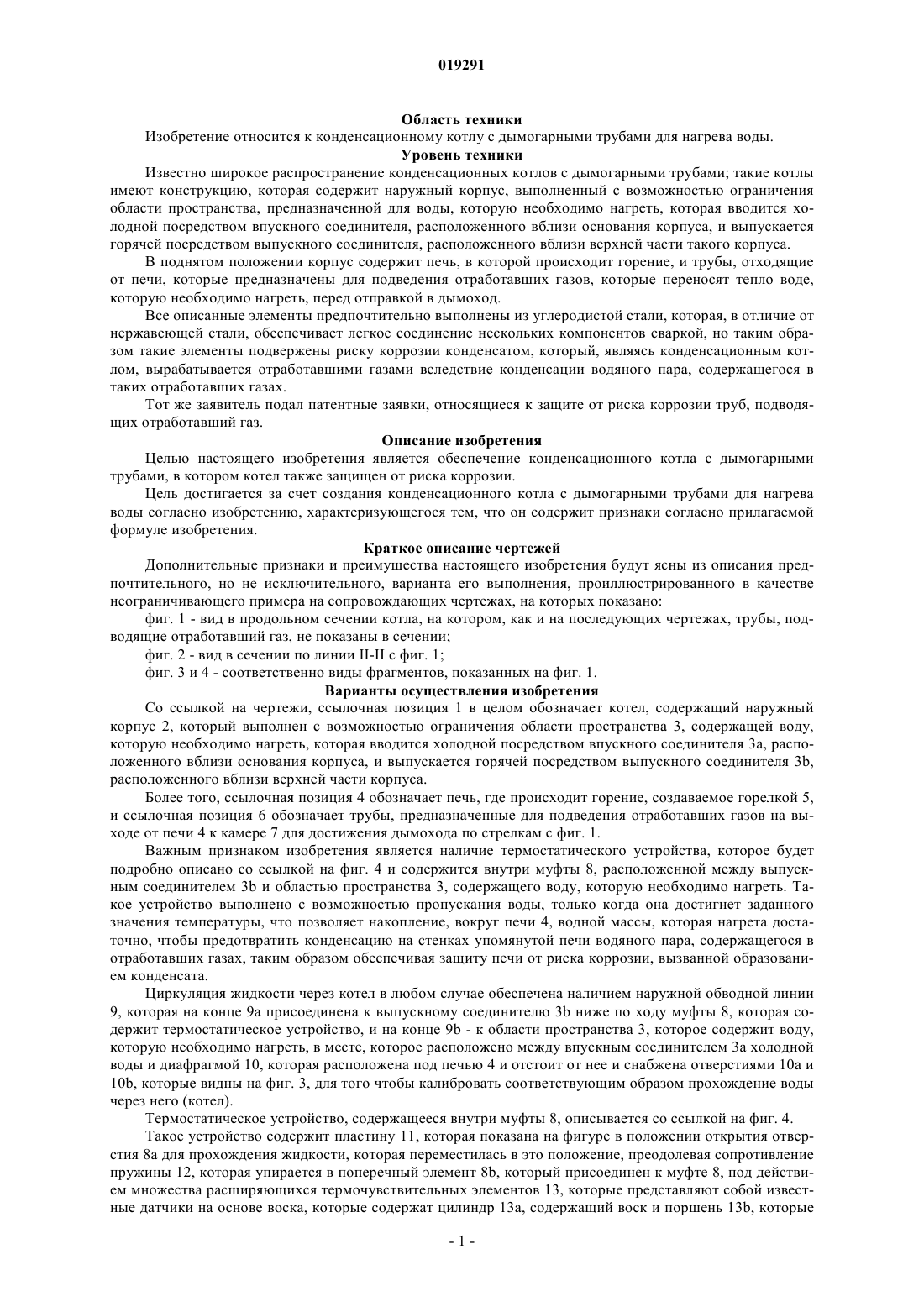

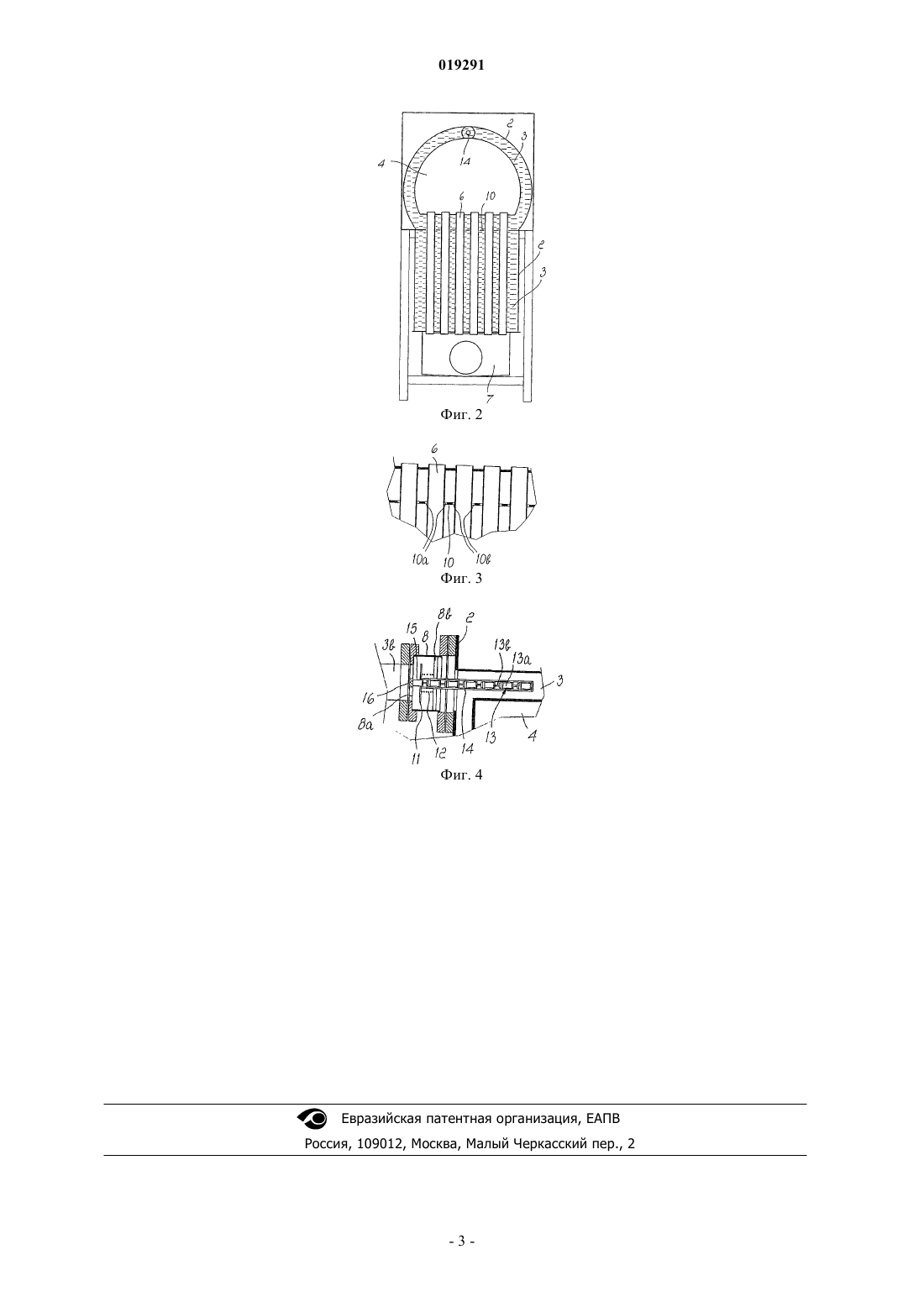

КОНДЕНСАЦИОННЫЙ КОТЕЛ С ДЫМОГАРНЫМИ ТРУБАМИ ДЛЯ НАГРЕВА ВОДЫ Конденсационный котел (1) с дымогарными трубами для нагрева воды, содержащий термостатическое устройство между выпускным соединителем (3b) и областью пространства(3), содержащей воду, которое выполнено с возможностью вытекания воды, когда она достигнет заданного температурного значения, и дополнительно содержащий наружную обводную линию (9),присоединенную на ее концах к выпускному соединителю (3b) по потоку ниже термостатического устройства и к области пространства (3) в месте, которое расположено между впускным соединителем (3a) и перфорированной диафрагмой (10), которая расположена под печью (4) и отстоит от нее. Область техники Изобретение относится к конденсационному котлу с дымогарными трубами для нагрева воды. Уровень техники Известно широкое распространение конденсационных котлов с дымогарными трубами; такие котлы имеют конструкцию, которая содержит наружный корпус, выполненный с возможностью ограничения области пространства, предназначенной для воды, которую необходимо нагреть, которая вводится холодной посредством впускного соединителя, расположенного вблизи основания корпуса, и выпускается горячей посредством выпускного соединителя, расположенного вблизи верхней части такого корпуса. В поднятом положении корпус содержит печь, в которой происходит горение, и трубы, отходящие от печи, которые предназначены для подведения отработавших газов, которые переносят тепло воде,которую необходимо нагреть, перед отправкой в дымоход. Все описанные элементы предпочтительно выполнены из углеродистой стали, которая, в отличие от нержавеющей стали, обеспечивает легкое соединение нескольких компонентов сваркой, но таким образом такие элементы подвержены риску коррозии конденсатом, который, являясь конденсационным котлом, вырабатывается отработавшими газами вследствие конденсации водяного пара, содержащегося в таких отработавших газах. Тот же заявитель подал патентные заявки, относящиеся к защите от риска коррозии труб, подводящих отработавший газ. Описание изобретения Целью настоящего изобретения является обеспечение конденсационного котла с дымогарными трубами, в котором котел также защищен от риска коррозии. Цель достигается за счет создания конденсационного котла с дымогарными трубами для нагрева воды согласно изобретению, характеризующегося тем, что он содержит признаки согласно прилагаемой формуле изобретения. Краткое описание чертежей Дополнительные признаки и преимущества настоящего изобретения будут ясны из описания предпочтительного, но не исключительного, варианта его выполнения, проиллюстрированного в качестве неограничивающего примера на сопровождающих чертежах, на которых показано: фиг. 1 - вид в продольном сечении котла, на котором, как и на последующих чертежах, трубы, подводящие отработавший газ, не показаны в сечении; фиг. 2 - вид в сечении по линии II-II с фиг. 1; фиг. 3 и 4 - соответственно виды фрагментов, показанных на фиг. 1. Варианты осуществления изобретения Со ссылкой на чертежи, ссылочная позиция 1 в целом обозначает котел, содержащий наружный корпус 2, который выполнен с возможностью ограничения области пространства 3, содержащей воду,которую необходимо нагреть, которая вводится холодной посредством впускного соединителя 3a, расположенного вблизи основания корпуса, и выпускается горячей посредством выпускного соединителя 3b,расположенного вблизи верхней части корпуса. Более того, ссылочная позиция 4 обозначает печь, где происходит горение, создаваемое горелкой 5,и ссылочная позиция 6 обозначает трубы, предназначенные для подведения отработавших газов на выходе от печи 4 к камере 7 для достижения дымохода по стрелкам с фиг. 1. Важным признаком изобретения является наличие термостатического устройства, которое будет подробно описано со ссылкой на фиг. 4 и содержится внутри муфты 8, расположенной между выпускным соединителем 3b и областью пространства 3, содержащего воду, которую необходимо нагреть. Такое устройство выполнено с возможностью пропускания воды, только когда она достигнет заданного значения температуры, что позволяет накопление, вокруг печи 4, водной массы, которая нагрета достаточно, чтобы предотвратить конденсацию на стенках упомянутой печи водяного пара, содержащегося в отработавших газах, таким образом обеспечивая защиту печи от риска коррозии, вызванной образованием конденсата. Циркуляция жидкости через котел в любом случае обеспечена наличием наружной обводной линии 9, которая на конце 9 а присоединена к выпускному соединителю 3b ниже по ходу муфты 8, которая содержит термостатическое устройство, и на конце 9b - к области пространства 3, которое содержит воду,которую необходимо нагреть, в месте, котороерасположено между впускным соединителем 3a холодной воды и диафрагмой 10, которая расположена под печью 4 и отстоит от нее и снабжена отверстиями 10 а и 10b, которые видны на фиг. 3, для того чтобы калибровать соответствующим образом прохождение воды через него (котел). Термостатическое устройство, содержащееся внутри муфты 8, описывается со ссылкой на фиг. 4. Такое устройство содержит пластину 11, которая показана на фигуре в положении открытия отверстия 8 а для прохождения жидкости, которая переместилась в это положение, преодолевая сопротивление пружины 12, которая упирается в поперечный элемент 8b, который присоединен к муфте 8, под действием множества расширяющихся термочувствительных элементов 13, которые представляют собой известные датчики на основе воска, которые содержат цилиндр 13 а, содержащий воск и поршень 13b, которые расположены последовательно в трубке 14, присоединенной к пластине 11, и упираются в блок 15, который прикреплен к поперечному элементу 16, присоединенному к муфте 8. В этой конструкции достигается сложение перемещений отдельных поршней 13b, что создает достаточные значения перемещения пластины 11. Описанное изобретение допускает многочисленные модификации и изменения, которые в пределах объема прилагаемой формулы: таким образом, например, термостатическое устройство может быть обеспечено любым образом, то же относится и к диафрагме 10. Описания в патентной заявке ИталииMN2008A000010, перед которой эта заявка имеет приоритет, включены сюда путем ссылки. Там, где за техническими характеристиками, упомянутыми в любом пункте формулы изобретения, следуют ссылочные позиции, эти ссылочные позиции были включены в описание только для цели увеличения доступности формулы изобретения, и, соответственно, такие ссылочные позиции никоим образом не ограничивают интерпретацию каждого элемента, обозначенного в качестве примера такими ссылочными позициями. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Конденсационный котел (1) с дымогарными трубами для нагрева воды, имеющий конструкцию,выполненную из углеродистой стали, которая содержит наружный корпус (2), который выполнен с возможностью ограничения пространства (3), содержащего воду, подлежащую нагреву, и имеющий верхнюю часть и основание; впускной соединитель (3 а), расположенный вблизи основания корпуса (2), через который в пространство (3) вводится холодная вода; выпускной соединитель (3b), расположенный вблизи верхней части корпуса (2), через который из пространства (3) выпускается горячая вода; печь (4), расположенную вблизи верхней части упомянутого пространства (3); трубы (6), проходящие в упомянутом пространстве (3), для подведения отработавших газов, полученных от горения в печи (4); и термостатическое устройство, которое расположено на верхней части пространства (3), выполненное с возможностью выпуска воды, когда она достигнет заданного значения температуры,отличающийся тем, что термостатическое устройство установлено между выпускным соединителем(3b) и верхней частью пространства (3), при этом котел дополнительно содержит перфорированную диафрагму (10), установленную под печью (4) и отстоящую от нее, через которую проходят трубы (6), причем перфорированная диафрагма (10) имеет множество отверстий (10 а, 10b),проходящих вокруг труб (6), чтобы калибровать соответствующим образом проход воды в пространстве(3) через отверстия (10 а, 10b) перфорированной диафрагмы (10); и обводную линию (9) для подведения воды, которая проходит снаружи корпуса (2) и снаружи от верхней части пространства (3), ближайшей к печи (4), и не в контакте с ней, причем обводная линия (9) присоединена двумя концами (9 а, 9b) соответственно к упомянутому выпускному соединителю (3b) по потоку ниже термостатического устройства и к упомянутому пространству (3) в месте, которое расположено между впускным соединителем (3a) и перфорированной диафрагмой (10). 2. Котел по п.1, отличающийся тем, что термостатическое устройство содержит пластину (11), которая присоединена к множеству термочувствительных расширяющихся элементов (13), расположенных последовательно, для того чтобы перемещать упомянутую пластину (11) из положения, блокирующего отверстие для доступа горячей воды в выпускной соединитель (3b), преодолевая действие пружины (12),которая прижимает упомянутую пластину (11) в упомянутое блокирующее положение.
