Верхняя часть колодца

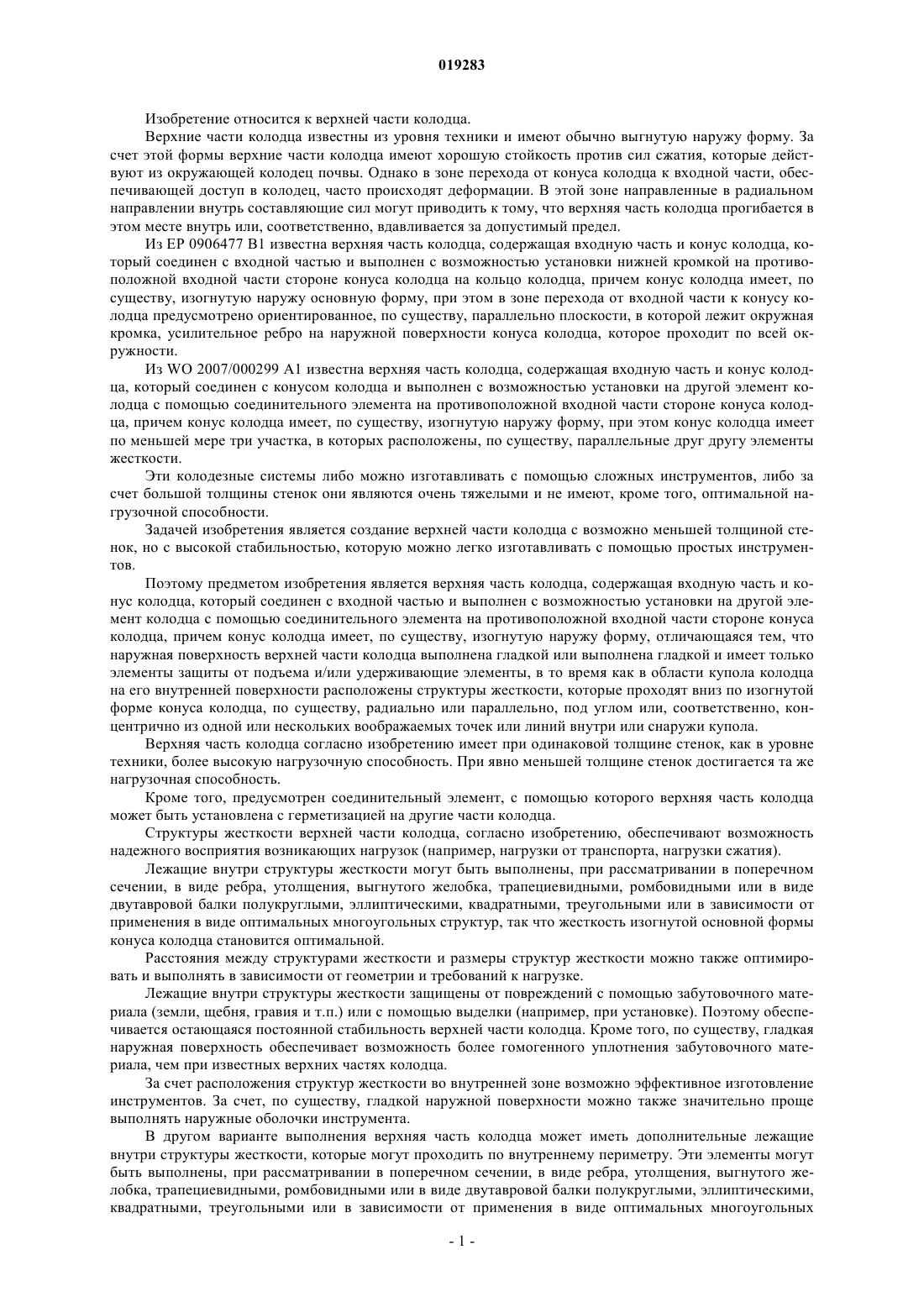

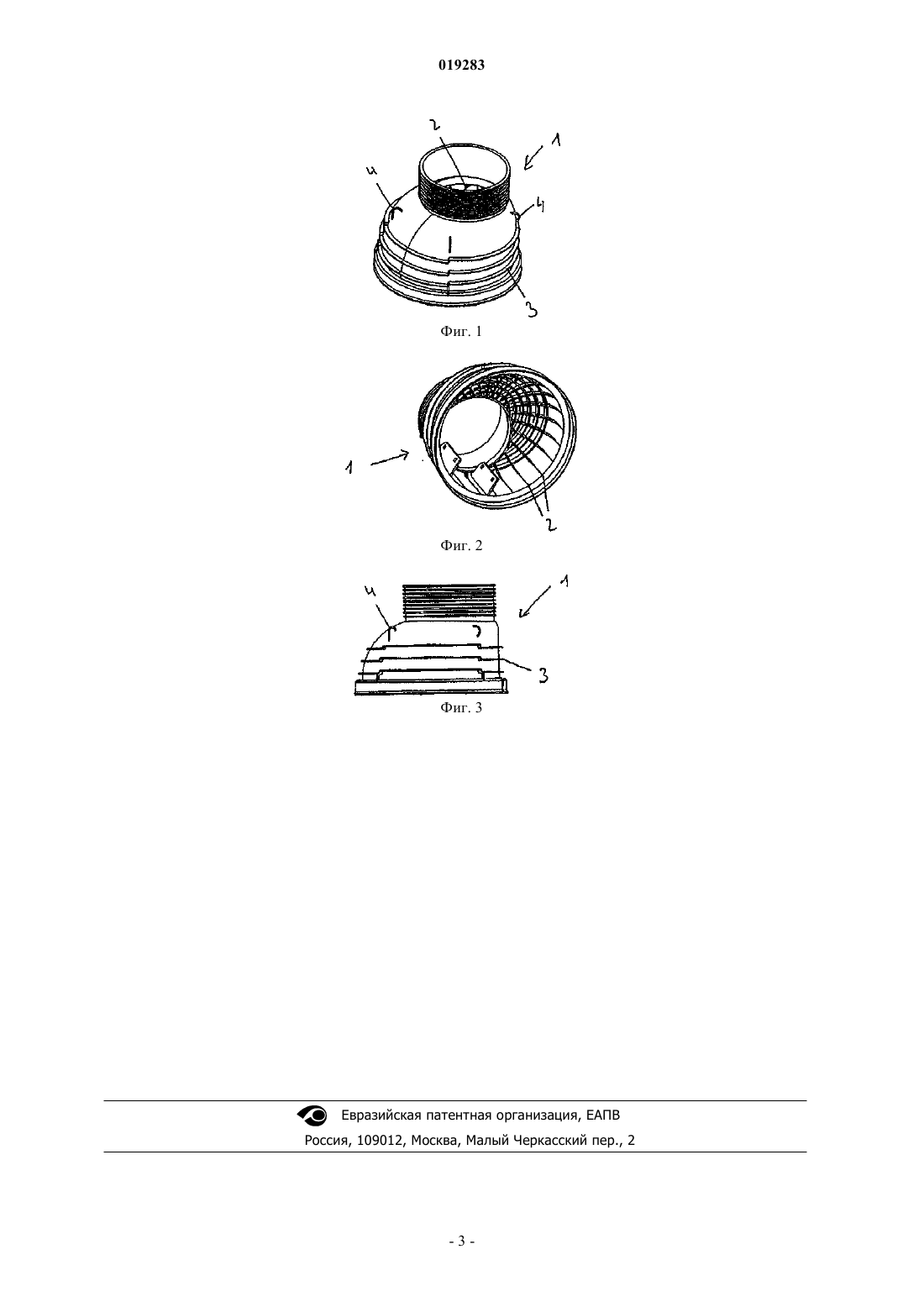

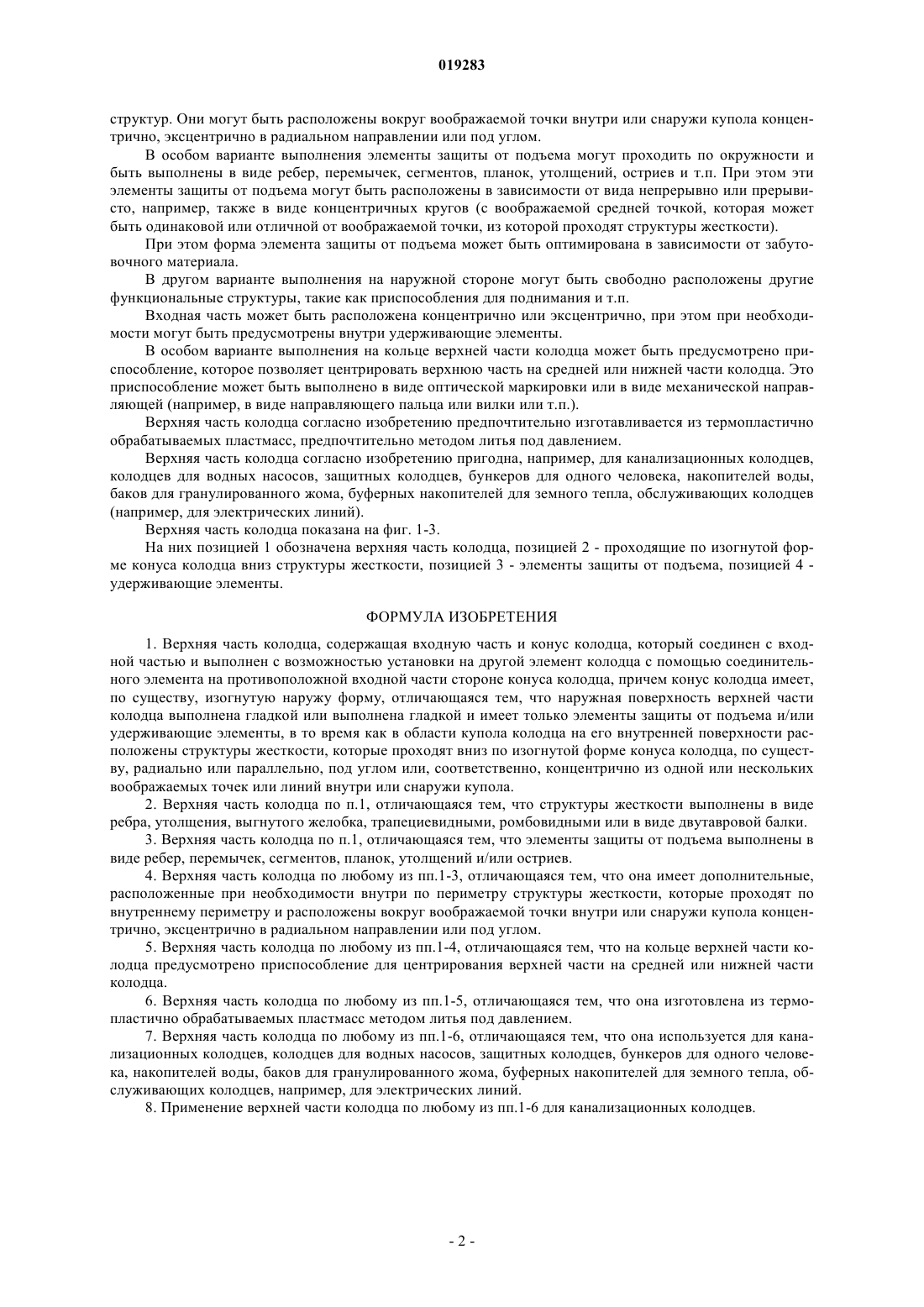

Изобретение относится к верхней части колодца, содержащей входную часть и конус колодца,который соединен с входной частью и выполнен с возможностью установки на другой элемент колодца с помощью соединительного элемента на противоположной входной части стороне конуса колодца, причем конус колодца имеет, по существу, изогнутую наружу форму, отличающейся тем,что в области купола (1) колодца на его внутренней поверхности расположены структуры (2) жесткости, которые проходят вниз по изогнутой форме конуса колодца, по существу, радиально или параллельно, под углом или, соответственно, концентрично из одной или нескольких воображаемых точек или линий внутри или снаружи купола.(71)(73) Заявитель и патентовладелец: ИФВ МАНФРЕД ОТТЕ ГМБХ (AT) Изобретение относится к верхней части колодца. Верхние части колодца известны из уровня техники и имеют обычно выгнутую наружу форму. За счет этой формы верхние части колодца имеют хорошую стойкость против сил сжатия, которые действуют из окружающей колодец почвы. Однако в зоне перехода от конуса колодца к входной части, обеспечивающей доступ в колодец, часто происходят деформации. В этой зоне направленные в радиальном направлении внутрь составляющие сил могут приводить к тому, что верхняя часть колодца прогибается в этом месте внутрь или, соответственно, вдавливается за допустимый предел. Из ЕР 0906477 В 1 известна верхняя часть колодца, содержащая входную часть и конус колодца, который соединен с входной частью и выполнен с возможностью установки нижней кромкой на противоположной входной части стороне конуса колодца на кольцо колодца, причем конус колодца имеет, по существу, изогнутую наружу основную форму, при этом в зоне перехода от входной части к конусу колодца предусмотрено ориентированное, по существу, параллельно плоскости, в которой лежит окружная кромка, усилительное ребро на наружной поверхности конуса колодца, которое проходит по всей окружности. Из WO 2007/000299 А 1 известна верхняя часть колодца, содержащая входную часть и конус колодца, который соединен с конусом колодца и выполнен с возможностью установки на другой элемент колодца с помощью соединительного элемента на противоположной входной части стороне конуса колодца, причем конус колодца имеет, по существу, изогнутую наружу форму, при этом конус колодца имеет по меньшей мере три участка, в которых расположены, по существу, параллельные друг другу элементы жесткости. Эти колодезные системы либо можно изготавливать с помощью сложных инструментов, либо за счет большой толщины стенок они являются очень тяжелыми и не имеют, кроме того, оптимальной нагрузочной способности. Задачей изобретения является создание верхней части колодца с возможно меньшей толщиной стенок, но с высокой стабильностью, которую можно легко изготавливать с помощью простых инструментов. Поэтому предметом изобретения является верхняя часть колодца, содержащая входную часть и конус колодца, который соединен с входной частью и выполнен с возможностью установки на другой элемент колодца с помощью соединительного элемента на противоположной входной части стороне конуса колодца, причем конус колодца имеет, по существу, изогнутую наружу форму, отличающаяся тем, что наружная поверхность верхней части колодца выполнена гладкой или выполнена гладкой и имеет только элементы защиты от подъема и/или удерживающие элементы, в то время как в области купола колодца на его внутренней поверхности расположены структуры жесткости, которые проходят вниз по изогнутой форме конуса колодца, по существу, радиально или параллельно, под углом или, соответственно, концентрично из одной или нескольких воображаемых точек или линий внутри или снаружи купола. Верхняя часть колодца согласно изобретению имеет при одинаковой толщине стенок, как в уровне техники, более высокую нагрузочную способность. При явно меньшей толщине стенок достигается та же нагрузочная способность. Кроме того, предусмотрен соединительный элемент, с помощью которого верхняя часть колодца может быть установлена с герметизацией на другие части колодца. Структуры жесткости верхней части колодца, согласно изобретению, обеспечивают возможность надежного восприятия возникающих нагрузок (например, нагрузки от транспорта, нагрузки сжатия). Лежащие внутри структуры жесткости могут быть выполнены, при рассматривании в поперечном сечении, в виде ребра, утолщения, выгнутого желобка, трапециевидными, ромбовидными или в виде двутавровой балки полукруглыми, эллиптическими, квадратными, треугольными или в зависимости от применения в виде оптимальных многоугольных структур, так что жесткость изогнутой основной формы конуса колодца становится оптимальной. Расстояния между структурами жесткости и размеры структур жесткости можно также оптимировать и выполнять в зависимости от геометрии и требований к нагрузке. Лежащие внутри структуры жесткости защищены от повреждений с помощью забутовочного материала (земли, щебня, гравия и т.п.) или с помощью выделки (например, при установке). Поэтому обеспечивается остающаяся постоянной стабильность верхней части колодца. Кроме того, по существу, гладкая наружная поверхность обеспечивает возможность более гомогенного уплотнения забутовочного материала, чем при известных верхних частях колодца. За счет расположения структур жесткости во внутренней зоне возможно эффективное изготовление инструментов. За счет, по существу, гладкой наружной поверхности можно также значительно проще выполнять наружные оболочки инструмента. В другом варианте выполнения верхняя часть колодца может иметь дополнительные лежащие внутри структуры жесткости, которые могут проходить по внутреннему периметру. Эти элементы могут быть выполнены, при рассматривании в поперечном сечении, в виде ребра, утолщения, выгнутого желобка, трапециевидными, ромбовидными или в виде двутавровой балки полукруглыми, эллиптическими,квадратными, треугольными или в зависимости от применения в виде оптимальных многоугольных структур. Они могут быть расположены вокруг воображаемой точки внутри или снаружи купола концентрично, эксцентрично в радиальном направлении или под углом. В особом варианте выполнения элементы защиты от подъема могут проходить по окружности и быть выполнены в виде ребер, перемычек, сегментов, планок, утолщений, остриев и т.п. При этом эти элементы защиты от подъема могут быть расположены в зависимости от вида непрерывно или прерывисто, например, также в виде концентричных кругов (с воображаемой средней точкой, которая может быть одинаковой или отличной от воображаемой точки, из которой проходят структуры жесткости). При этом форма элемента защиты от подъема может быть оптимирована в зависимости от забутовочного материала. В другом варианте выполнения на наружной стороне могут быть свободно расположены другие функциональные структуры, такие как приспособления для поднимания и т.п. Входная часть может быть расположена концентрично или эксцентрично, при этом при необходимости могут быть предусмотрены внутри удерживающие элементы. В особом варианте выполнения на кольце верхней части колодца может быть предусмотрено приспособление, которое позволяет центрировать верхнюю часть на средней или нижней части колодца. Это приспособление может быть выполнено в виде оптической маркировки или в виде механической направляющей (например, в виде направляющего пальца или вилки или т.п.). Верхняя часть колодца согласно изобретению предпочтительно изготавливается из термопластично обрабатываемых пластмасс, предпочтительно методом литья под давлением. Верхняя часть колодца согласно изобретению пригодна, например, для канализационных колодцев,колодцев для водных насосов, защитных колодцев, бункеров для одного человека, накопителей воды,баков для гранулированного жома, буферных накопителей для земного тепла, обслуживающих колодцев(например, для электрических линий). Верхняя часть колодца показана на фиг. 1-3. На них позицией 1 обозначена верхняя часть колодца, позицией 2 - проходящие по изогнутой форме конуса колодца вниз структуры жесткости, позицией 3 - элементы защиты от подъема, позицией 4 удерживающие элементы. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Верхняя часть колодца, содержащая входную часть и конус колодца, который соединен с входной частью и выполнен с возможностью установки на другой элемент колодца с помощью соединительного элемента на противоположной входной части стороне конуса колодца, причем конус колодца имеет,по существу, изогнутую наружу форму, отличающаяся тем, что наружная поверхность верхней части колодца выполнена гладкой или выполнена гладкой и имеет только элементы защиты от подъема и/или удерживающие элементы, в то время как в области купола колодца на его внутренней поверхности расположены структуры жесткости, которые проходят вниз по изогнутой форме конуса колодца, по существу, радиально или параллельно, под углом или, соответственно, концентрично из одной или нескольких воображаемых точек или линий внутри или снаружи купола. 2. Верхняя часть колодца по п.1, отличающаяся тем, что структуры жесткости выполнены в виде ребра, утолщения, выгнутого желобка, трапециевидными, ромбовидными или в виде двутавровой балки. 3. Верхняя часть колодца по п.1, отличающаяся тем, что элементы защиты от подъема выполнены в виде ребер, перемычек, сегментов, планок, утолщений и/или остриев. 4. Верхняя часть колодца по любому из пп.1-3, отличающаяся тем, что она имеет дополнительные,расположенные при необходимости внутри по периметру структуры жесткости, которые проходят по внутреннему периметру и расположены вокруг воображаемой точки внутри или снаружи купола концентрично, эксцентрично в радиальном направлении или под углом. 5. Верхняя часть колодца по любому из пп.1-4, отличающаяся тем, что на кольце верхней части колодца предусмотрено приспособление для центрирования верхней части на средней или нижней части колодца. 6. Верхняя часть колодца по любому из пп.1-5, отличающаяся тем, что она изготовлена из термопластично обрабатываемых пластмасс методом литья под давлением. 7. Верхняя часть колодца по любому из пп.1-6, отличающаяся тем, что она используется для канализационных колодцев, колодцев для водных насосов, защитных колодцев, бункеров для одного человека, накопителей воды, баков для гранулированного жома, буферных накопителей для земного тепла, обслуживающих колодцев, например, для электрических линий. 8. Применение верхней части колодца по любому из пп.1-6 для канализационных колодцев.
