Верхняя часть канализационного колодца

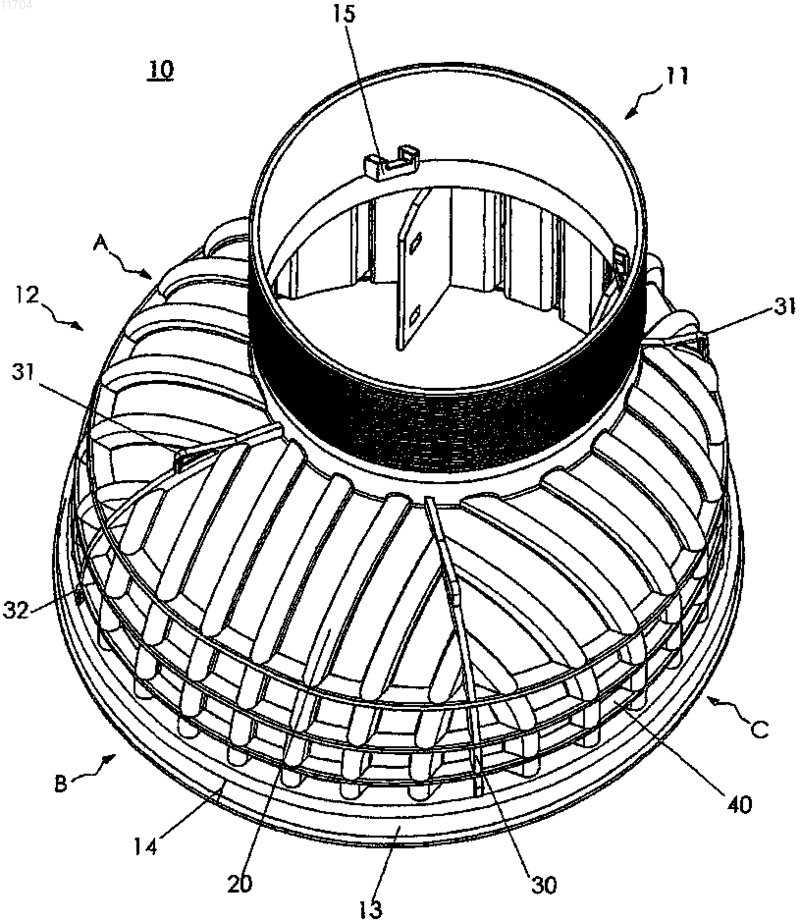

011704 Изобретение относится к верхней части канализационного колодца согласно ограничительной части п.1 формулы изобретения. Такие верхние части канализационных колодцев известны из уровня техники и из практики. Благодаря выпуклой наружу форме такие верхние части канализационного колодца обычно обладают хорошей сопротивляемостью силам сжатия, действующим на верхнюю часть канализационного колодца со стороны грунта, окружающего сооружение канализационного колодца. Недостаток известных верхних частей канализационного колодца заключается в том, что участок перехода от конуса канализационного колодца к части, обеспечивающей доступ, легче поддается деформации, чем конус канализационного колодца или часть, обеспечивающая доступ. Сжимающая нагрузка как результат действия на переходный участок попеременно увеличивающихся и направленных радиально внутрь составляющих силы может привести к тому, что верхняя часть канализационного колодца в этом месте прогнется внутрь. Другой недостаток известных верхних частей канализационных колодцев состоит в том, что стоимость их изготовления, например ротационным способом, очень высока, в то время как верхним частям канализационных колодцев, выполненных способом литья под давлением, недостает вертикальных усиливающих элементов для компенсации вертикальных нагрузок. Верхняя часть канализационного колодца рассмотренного вначале рода известна из DE 69711377 Т 2. В этой публикации раскрыта верхняя часть канализационного колодца с частью, обеспечивающей доступ, и с конусом канализационного колодца, соединяемым с частью, обеспечивающей доступ, и установленным окружной кромкой, противолежащей части, обеспечивающей доступ, на опорном кольце,причем конус канализационного колодца, по существу, имеет форму, выпуклую наружу. У такой верхней части канализационного колодца должны быть устранены недостатки, известные из уровня техники,в частности, она не должна прогибаться внутрь под действием сжимающей нагрузки. Это должно осуществляться таким образом, что на участке перехода от части, обеспечивающей доступ, к конусу канализационного колодца на наружной поверхности конуса канализационного колодца предусмотрено ребро жесткости, направленное, по существу, параллельно плоскости, в которой расположена окружная кромка, и проходящее по всей окружности конуса канализационного колодца. Недостатком этой верхней части канализационного колодца является то, что ребра жесткости, по существу, расположены радиально и потому плохо справляются с вертикальными нагрузками от транспортных средств, действующими в вертикальном направлении. Подкосы, необходимые для компенсации вертикальных нагрузок с точки зрения статики, в известной верхней части канализационного колодца не предусмотрены. Другой недостаток известной верхней части канализационного колодца заключается в том, что не предусмотрено никаких устройств для надежного подъема и надежной транспортировки элементов конструкции с места хранения на место установки, из-за чего существует повышенная опасность возникновения аварии. Другие верхние части канализационных колодцев известны из DE 10005688 С 1. Последние имеют подкосы, вертикально расположенные на конусе, для компенсации нагрузок от транспортных средств, и имеют тот недостаток, что они на участке перехода от конуса канализационного колодца к части, обеспечивающей доступ, не имеют никаких ребер жесткости, и поэтому сжимающая нагрузка как результат действия на переходный участок попеременно увеличивающихся и радиально направленных внутрь составляющих силы может привести к тому, что верхняя часть канализационного колодца в этом месте прогнется внутрь. Другой недостаток этих известных верхних частей канализационного колодца, имеющих подкосы, состоит в очень высокой стоимости их изготовления из-за заданной геометрии. Поэтому задачей изобретения является устранение недостатков известного уровня техники и создание верхней части канализационного колодца, изготовление которой экономичнее и дешевле, которая проста и надежна при транспортировке и в обращении и не претерпевает существенных деформаций под действием сжимающих нагрузок. Согласно изобретению это достигается за счет признаков п.1 формулы изобретения. Другие предпочтительные варианты осуществления изобретения описаны в зависимых пунктах формулы изобретения. Верхняя часть канализационного колодца согласно изобретению отличается тем, что конус канализационного колодца имеет по меньшей мере три участка, на которых элементы жесткости установлены,по существу, параллельно друг другу. Тем самым верхняя часть канализационного колодца согласно изобретению сочетает в себе преимущества различных существующих систем и одновременно исключает их известные недостатки. В одном из предпочтительных вариантов осуществления участки верхней части канализационного колодца отделены друг от друга по меньшей мере одним усиливающим элементом, так что возможна оптимальная компенсация нагрузок на верхнюю часть канализационного колодца согласно изобретению. Верхняя часть канализационного колодца согласно изобретению со стороны, противоположной части, обеспечивающей доступ, имеет соединительный элемент, выполненный с таким расчетом, чтобы он мог быть с уплотнением установлен на других средних или нижних частях канализационного колод-1 011704 ца. При этом усиливающие элементы предпочтительным образом связывают соединительный элемент с частью, обеспечивающей доступ. В другом предпочтительном варианте осуществления верхней части канализационного колодца согласно изобретению элементы жесткости выполнены таким образом, что они связывают соединительный элемент с частью, обеспечивающей доступ. Предпочтительно также выполнить верхнюю часть канализационного колодца согласно изобретению таким образом, чтобы на некотором расстоянии от соединительного элемента был установлен по меньшей мере один усиливающий элемент, причем этот усиливающий элемент устанавливается, например, по окружности конуса канализационного колодца. При этом усиливающий элемент может соединять друг с другом соседние элементы жесткости, так что обеспечиваются необходимая кольцевая жесткость и соблюдение заданных размеров верхней части канализационного колодца согласно изобретению. При этом элементы жесткости верхней части канализационного колодца согласно изобретению выполняются, например, в виде ребер и/или утолщений, так что нагрузки от транспортных средств надежно компенсируются соответственно размерам верхней части канализационного колодца согласно изобретению. У верхней части канализационного колодца согласно изобретению за одно целое с ней для компенсации нагрузок от транспортных средств с относительно небольшими затратами выполняются вертикальные и горизонтальные усиливающие элементы и элементы жесткости, так что верхняя часть канализационного колодца согласно изобретению рассчитана на все возможные нагрузки. При этом элементы жесткости выполняются в виде утолщений или гофров, так что жесткость выпуклой основной формы конуса канализационного колодца может быть еще более усовершенствована или оптимизирована. В одном из других предпочтительных вариантов осуществления изобретения на усиливающих элементах выполнены элементы для транспортировки, обеспечивающие надежный подъем, а также надежную транспортировку верхней части канализационного колодца согласно изобретению, начиная с изготовления и кончая монтажом. Также достоинством можно считать то, что, например, на усиливающих элементах установлены дополнительные защитные элементы, которые также обеспечивают надежную и безопасную транспортировку и такой же надежный и безопасный монтаж верхней части канализационного колодца согласно изобретению. Однако, в первую очередь, достоинство защитных элементов заключается в том, что благодаря им может быть установлено соединение с продольным силовым замыканием между верхней частью и средней или нижней частью канализационного колодца. Еще один из вариантов выполнения верхней части канализационного колодца согласно изобретению имеет по меньшей мере один маркировочный элемент для ориентирования, обеспечивающий ускоренный и беспрепятственный монтаж верхней части на сооружаемом канализационном колодце. Благодаря выполнению элементов жесткости в виде выгибов и/или утолщений внутренняя поверхность верхней части канализационного колодца разделяется элементами жесткости на каналы, что существенно повышает жесткость верхней части канализационного колодца согласно изобретению. Кроме того, в качестве преимущества верхней части канализационного колодца согласно изобретению рассматривается то, что в части, обеспечивающей доступ, установлен по меньшей мере один опорный элемент, причем он выполнен, например, заодно с частью, обеспечивающей доступ. Благодаря этому может быть обеспечена возможность удобного входа в сооружение канализационного колодца, закрываемое верхней частью канализационного колодца согласно изобретению. Опорный элемент выполнен приблизительно U-образным, так что с помощью двух диаметрально противоположно установленных опорных элементов можно сделать дополнительную ступеньку и тем самым обеспечить безопасный доступ, например, для осмотра сооружения канализационного колодца через верхнюю часть канализационного колодца согласно изобретению. Еще одно преимущество верхней части канализационного колодца согласно изобретению усматривается в том, что благодаря применению термопластичного материала, в частности полипропилена, изготовление верхней части канализационного колодца согласно изобретению осуществляется с малыми затратами при одновременной высокой кольцевой или ударной прочности. Такая верхняя часть канализационного колодца согласно изобретению, предпочтительно, удобна для инспектирования благодаря ее яркой окраске, например, в оранжевый цвет и очень высокой химической стойкости к действию химических продуктов за счет использования материала из пропилена. Ниже изобретение более подробно описывается на примере выполнения, не ограничивающего объема изобретения. Фигура изображает верхнюю часть канализационного колодца согласно изобретению. На фигуре изображена верхняя часть 10 канализационного колодца согласно изобретению (сам канализационный колодец не показан) с частью 11, обеспечивающей доступ, и с конусом 12 канализационного колодца, соединенным с частью 11, обеспечивающей доступ, и с соединительным элементом 13,установленным со стороны конуса 12 канализационного колодца, противоположной части 11, обеспечивающей доступ, на другом элементе канализационного колодца, как например, на его средней или нижней части. Конус 12 канализационного колодца верхней части 10 канализационного колодца имеет основную форму, по существу, выпуклую наружу. Верхняя часть 10 канализационного колодца согласно-2 011704 изобретению выполнена таким образом, что конус 12 канализационного колодца имеет по меньшей мере три участка А, В, С, на которых установлены элементы 20 жесткости, расположенные, по существу, параллельно друг другу. Участки А, В, С верхней части 10 канализационного колодца согласно изобретению могут быть отделены друг от друга по меньшей мере одним усиливающим элементом 30, что дополнительно увеличивает жесткость верхней части 10 канализационного колодца согласно изобретению. Усиливающий элемент 30, предпочтительно, связывает соединительный элемент 13 с частью 11, обеспечивающей доступ. Благодаря соединительному элементу 30, по меньшей мере, частично соединяются друг с другом элементы 20 жесткости участков А, В, С, направленные друг к другу. Верхняя часть 10 канализационного колодца согласно изобретению имеет усиливающий элемент 40, расположенный на некотором удалении от соединительного элемента 13 и установленный в данном примере выполнения по окружности кольца канализационного колодца. В этом примере выполнения для достижения необходимой кольцевой прочности установлены три усиливающих элемента 40. Усиливающие элементы 40 выполнены заодно с конусом 12 канализационного колодца. Благодаря усиливающему элементу 40, предпочтительно, соединяются друг с другом соседние элементы 20 жесткости, так что, в результате, оптимизируются кольцевая и продольная жесткости для компенсации нагрузок от транспортных средств на верхнюю часть 10 канализационного колодца согласно изобретению. Элементы 20 жесткости верхней части 10 канализационного колодца согласно изобретению в данном примере осуществления выполнены в виде утолщения или гофра, прерывающих внутреннюю поверхность конуса 12 канализационного колодца, так что элементы 20 жесткости выполнены приблизительно волнообразно. Усиливающие элементы 30 верхней части 10 канализационного колодца согласно изобретению имеют элементы 31 для транспортировки, обеспечивающие надежность и уменьшающие опасность возникновения аварии как при изготовлении верхней части 10 канализационного колодца, так и при ее транспортировке или монтаже. Кроме того, на усиливающем элементе 30 устанавливаются защитные элементы 32, которые, в частности, служат для установления простым и надежным образом соединения с продольным силовым замыканием с расположенной под ними средней или нижней частью, не прибегая к дорогостоящей сварке элементов конструкции канализационного колодца. Кроме того, защитные элементы 32 обеспечивают дополнительную безопасность при транспортировке верхней части 10 канализационного колодца согласно изобретению. На участке соединительного элемента 13 верхней части 10 канализационного колодца установлен по меньшей мере один маркировочный элемент 14, обеспечивающий, в частности, при монтаже верхней части 10 на канализационном колодце быструю ориентацию и надежную установку. Верхняя часть 10 канализационного колодца согласно изобретению имеет в своей части 11, обеспечивающей доступ, по меньшей мере один опорный элемент 15, соединенный с ней в данном примере выполнения за одно целое. Благодаря этому опорному элементу 15 в части 11, обеспечивающей доступ, в частности, в случае высоких верхних частей канализационного колодца или высоко расположенных отверстий для доступа, открывается возможность для беспрепятственного и безопасного входа в сооружение канализационного колодца. В этом случае может быть установлен дополнительный коррозионностойкий лестничный или опорный элемент, в частности, когда в части 11, обеспечивающей доступ, установлены два опорных элемента 15, расположенных друг против друга. За счет благоприятной конструкции по меньшей мере трех участков А, В, С с элементами жесткости, расположенными, по существу, параллельно друг другу, достигаются такие величины жесткости, а также нагрузки от транспортных средств, которые для верхних частей 10 канализационного колодца,изготовленных из термопластичных материалов, до настоящего времени были невозможны. Таким образом, благодаря верхней части канализационного колодца согласно изобретению, в частности, за счет геометрии и формы элементов жесткости, можно сочетать преимущества дешевого и экономичного изготовления с преимуществами вертикальных и/или горизонтальных усиливающих элементов и элементов жесткости. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Верхняя часть (10) канализационного колодца с частью (11), обеспечивающей доступ, и с конусом (12) канализационного колодца, который соединен с частью (11), обеспечивающей доступ, и соединительным элементом (13), расположенным на стороне конуса (12) канализационного колодца противоположной части (11), обеспечивающей доступ, установленным на другом элементе канализационного колодца, причем конус (12) канализационного колодца имеет форму, по существу, выпуклую наружу,отличающаяся тем, что конус (12) канализационного колодца имеет по меньшей мере три участка (А, В,С), на которых установлены элементы (20) жесткости, расположенные, по существу, параллельно друг другу. 2. Верхняя часть канализационного колодца по п.1, отличающаяся тем, что участки (А, В, С) отделены друг от друга по меньшей мере одним усиливающим элементом (30). 3. Верхняя часть канализационного колодца по одному из пп.1 и 2, отличающаяся тем, что усиливающий элемент (30) связывает соединительный элемент (13) с частью (11), обеспечивающей доступ.-3 011704 4. Верхняя часть канализационного колодца по одному из пп.1-3, отличающаяся тем, что элемент(20) жесткости связывает соединительный элемент (13) с частью (11), обеспечивающей доступ. 5. Верхняя часть канализационного колодца по одному из пп.1-4, отличающаяся тем, что на расстоянии от соединительного элемента (13) установлен по меньшей мере один усиливающий элемент (40). 6. Верхняя часть канализационного колодца по п.5, отличающаяся тем, что усиливающий элемент(40) расположен по периметру конуса (12) канализационного колодца. 7. Верхняя часть канализационного колодца по п.5 или 6, отличающаяся тем, что усиливающий элемент (40) соединяет между собой соседние элементы (20) жесткости. 8. Верхняя часть канализационного колодца по одному из пп.1-7, отличающаяся тем, что элемент(20) жесткости выполнен в виде ребра. 9. Верхняя часть канализационного колодца по одному из пп.1-8, отличающаяся тем, что элемент(20) жесткости выполнен в виде утолщения. 10. Верхняя часть канализационного колодца по одному из пп.1-9, отличающаяся тем, что элемент(20) жесткости выполнен в форме трапеции. 11. Верхняя часть канализационного колодца по одному из пп.1-10, отличающаяся тем, что элемент(20) жесткости выполнен в виде гофра. 12. Верхняя часть канализационного колодца по одному из пп.1-11, отличающаяся тем, что на усиливающем элементе (30) установлены элементы (31) для транспортировки. 13. Верхняя часть канализационного колодца по одному из пп.1-12, отличающаяся тем, что на усиливающем элементе (30) установлены защитные элементы (32). 14. Верхняя часть канализационного колодца по одному из пп.1-13, отличающаяся тем, что соединительный элемент (13) имеет по меньшей мере один маркировочный элемент (14).
