Устройство для сглаживания поверхности агломерационной шихты

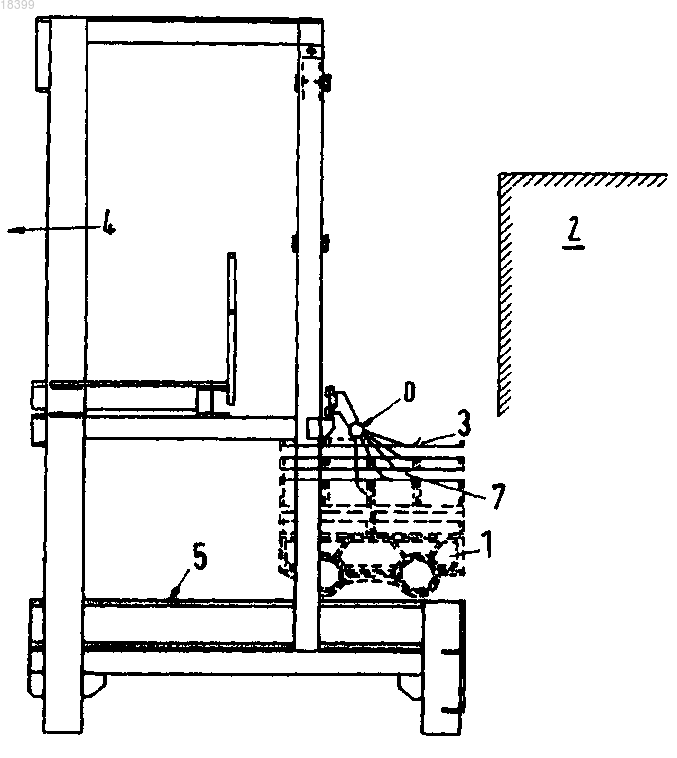

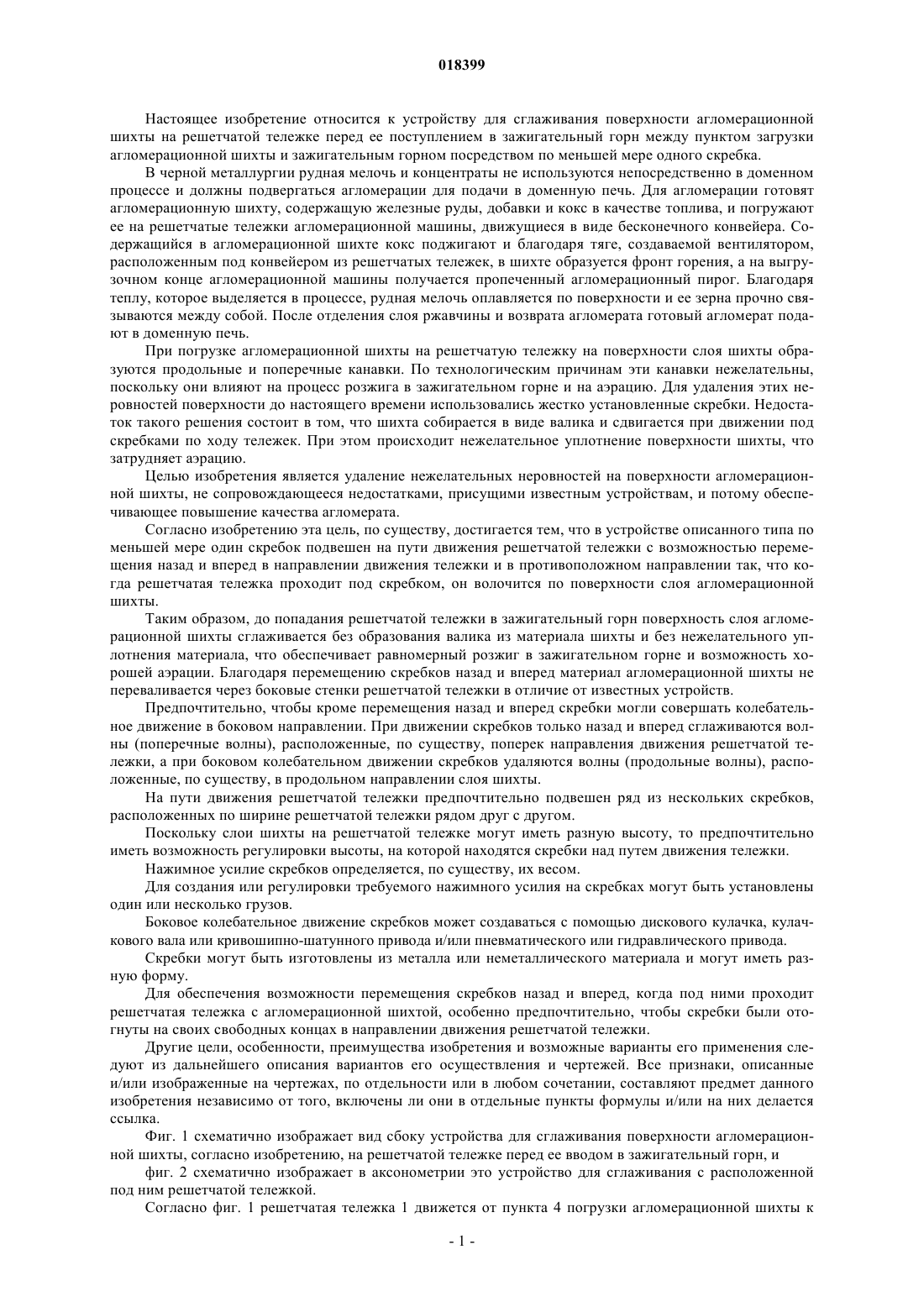

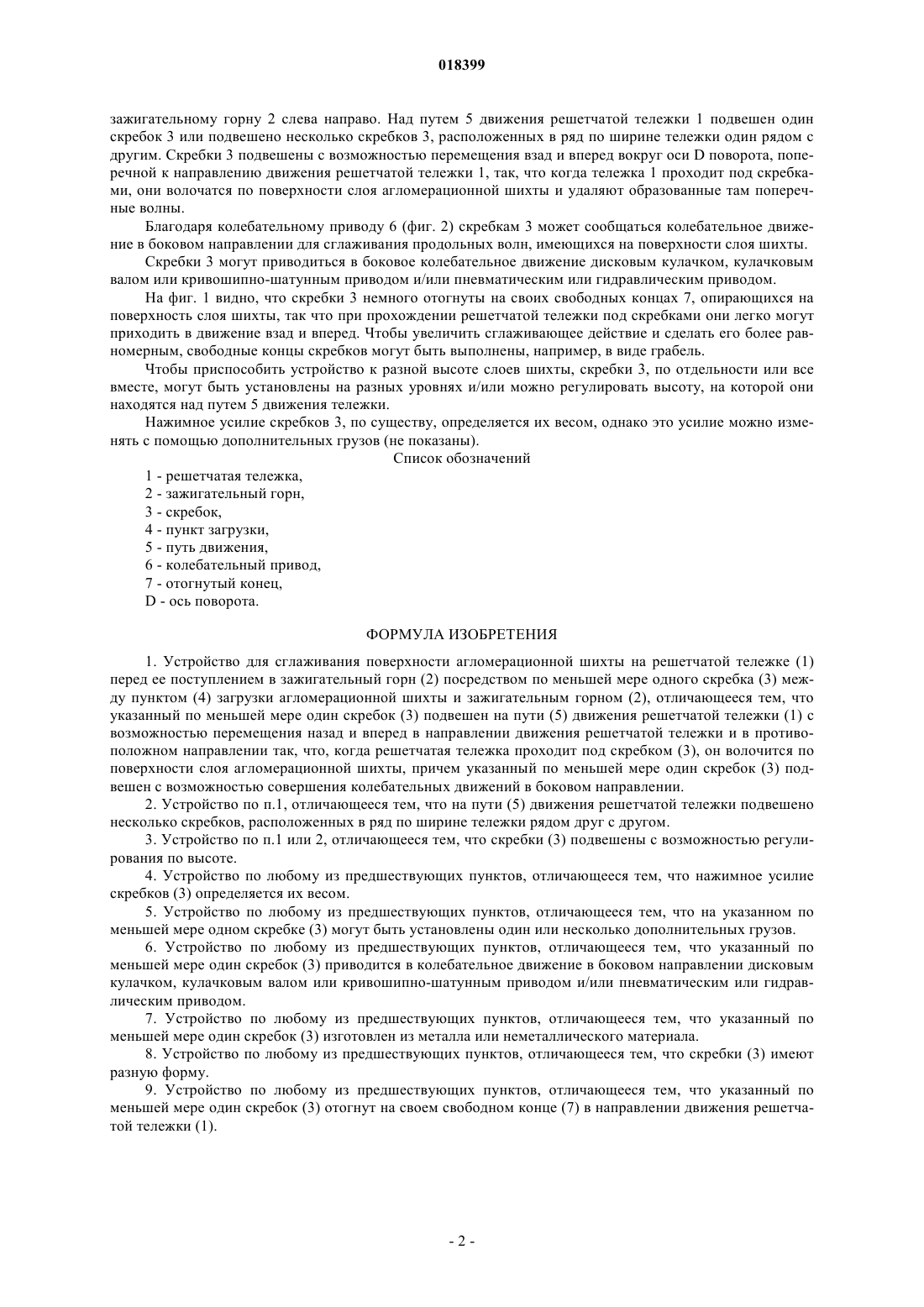

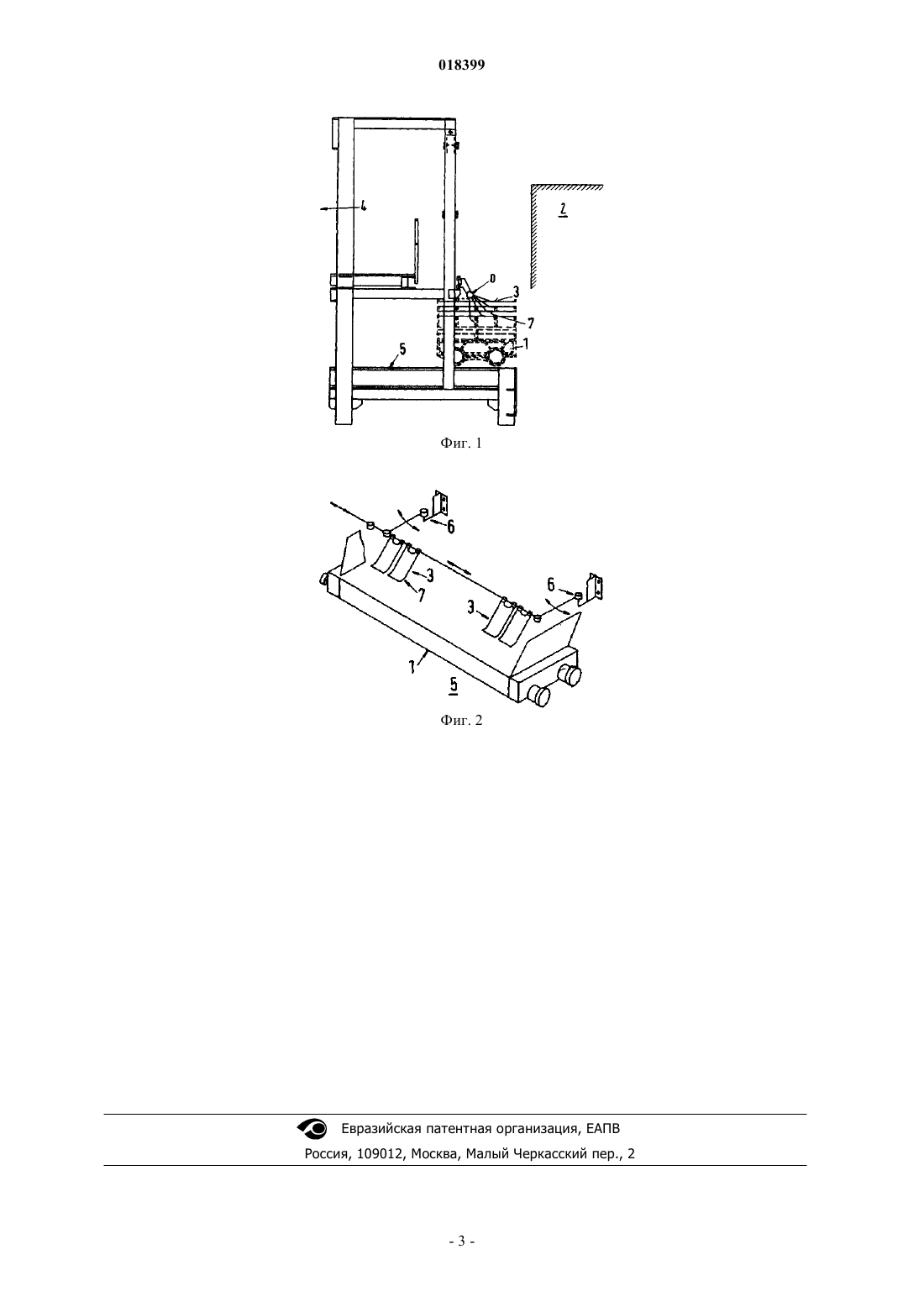

УСТРОЙСТВО ДЛЯ СГЛАЖИВАНИЯ ПОВЕРХНОСТИ АГЛОМЕРАЦИОННОЙ ШИХТЫ Настоящее изобретение относится к устройству для сглаживания поверхности агломерационной шихты на решетчатой тележке (1) до ее поступления в зажигательный горн (2) посредством по меньшей мере одного скребка (3) между пунктом (4) загрузки агломерационной шихты и зажигательным горном (2), причем на пути (5) движения решетчатой тележки (1) подвешен по меньшей мере один скребок (3) с возможностью перемещения взад и вперед в направлении движения решетчатой тележки и в противоположном направлении так, что когда решетчатая тележка (1) проходит под скребком (3), он волочится по поверхности слоя агломерационной шихты. Настоящее изобретение относится к устройству для сглаживания поверхности агломерационной шихты на решетчатой тележке перед ее поступлением в зажигательный горн между пунктом загрузки агломерационной шихты и зажигательным горном посредством по меньшей мере одного скребка. В черной металлургии рудная мелочь и концентраты не используются непосредственно в доменном процессе и должны подвергаться агломерации для подачи в доменную печь. Для агломерации готовят агломерационную шихту, содержащую железные руды, добавки и кокс в качестве топлива, и погружают ее на решетчатые тележки агломерационной машины, движущиеся в виде бесконечного конвейера. Содержащийся в агломерационной шихте кокс поджигают и благодаря тяге, создаваемой вентилятором,расположенным под конвейером из решетчатых тележек, в шихте образуется фронт горения, а на выгрузочном конце агломерационной машины получается пропеченный агломерационный пирог. Благодаря теплу, которое выделяется в процессе, рудная мелочь оплавляется по поверхности и ее зерна прочно связываются между собой. После отделения слоя ржавчины и возврата агломерата готовый агломерат подают в доменную печь. При погрузке агломерационной шихты на решетчатую тележку на поверхности слоя шихты образуются продольные и поперечные канавки. По технологическим причинам эти канавки нежелательны,поскольку они влияют на процесс розжига в зажигательном горне и на аэрацию. Для удаления этих неровностей поверхности до настоящего времени использовались жестко установленные скребки. Недостаток такого решения состоит в том, что шихта собирается в виде валика и сдвигается при движении под скребками по ходу тележек. При этом происходит нежелательное уплотнение поверхности шихты, что затрудняет аэрацию. Целью изобретения является удаление нежелательных неровностей на поверхности агломерационной шихты, не сопровождающееся недостатками, присущими известным устройствам, и потому обеспечивающее повышение качества агломерата. Согласно изобретению эта цель, по существу, достигается тем, что в устройстве описанного типа по меньшей мере один скребок подвешен на пути движения решетчатой тележки с возможностью перемещения назад и вперед в направлении движения тележки и в противоположном направлении так, что когда решетчатая тележка проходит под скребком, он волочится по поверхности слоя агломерационной шихты. Таким образом, до попадания решетчатой тележки в зажигательный горн поверхность слоя агломерационной шихты сглаживается без образования валика из материала шихты и без нежелательного уплотнения материала, что обеспечивает равномерный розжиг в зажигательном горне и возможность хорошей аэрации. Благодаря перемещению скребков назад и вперед материал агломерационной шихты не переваливается через боковые стенки решетчатой тележки в отличие от известных устройств. Предпочтительно, чтобы кроме перемещения назад и вперед скребки могли совершать колебательное движение в боковом направлении. При движении скребков только назад и вперед сглаживаются волны (поперечные волны), расположенные, по существу, поперек направления движения решетчатой тележки, а при боковом колебательном движении скребков удаляются волны (продольные волны), расположенные, по существу, в продольном направлении слоя шихты. На пути движения решетчатой тележки предпочтительно подвешен ряд из нескольких скребков,расположенных по ширине решетчатой тележки рядом друг с другом. Поскольку слои шихты на решетчатой тележке могут иметь разную высоту, то предпочтительно иметь возможность регулировки высоты, на которой находятся скребки над путем движения тележки. Нажимное усилие скребков определяется, по существу, их весом. Для создания или регулировки требуемого нажимного усилия на скребках могут быть установлены одинили несколько грузов. Боковое колебательное движение скребков может создаваться с помощью дискового кулачка, кулачкового вала или кривошипно-шатунного привода и/или пневматического или гидравлического привода. Скребки могут быть изготовлены из металла или неметаллического материала и могут иметь разную форму. Для обеспечения возможности перемещения скребков назад и вперед, когда под ними проходит решетчатая тележка с агломерационной шихтой, особенно предпочтительно, чтобы скребки были отогнуты на своих свободных концах в направлении движения решетчатой тележки. Другие цели, особенности, преимущества изобретения и возможные варианты его применения следуют из дальнейшего описания вариантов его осуществления и чертежей. Все признаки, описанные и/или изображенные на чертежах, по отдельности или в любом сочетании, составляют предмет данного изобретения независимо от того, включены ли они в отдельные пункты формулы и/или на них делается ссылка. Фиг. 1 схематично изображает вид сбоку устройства для сглаживания поверхности агломерационной шихты, согласно изобретению, на решетчатой тележке перед ее вводом в зажигательный горн, и фиг. 2 схематично изображает в аксонометрии это устройство для сглаживания с расположенной под ним решетчатой тележкой. Согласно фиг. 1 решетчатая тележка 1 движется от пункта 4 погрузки агломерационной шихты к зажигательному горну 2 слева направо. Над путем 5 движения решетчатой тележки 1 подвешен один скребок 3 или подвешено несколько скребков 3, расположенных в ряд по ширине тележки один рядом с другим. Скребки 3 подвешены с возможностью перемещения взад и вперед вокруг оси D поворота, поперечной к направлению движения решетчатой тележки 1, так, что когда тележка 1 проходит под скребками, они волочатся по поверхности слоя агломерационной шихты и удаляют образованные там поперечные волны. Благодаря колебательному приводу 6 (фиг. 2) скребкам 3 может сообщаться колебательное движение в боковом направлении для сглаживания продольных волн, имеющихся на поверхности слоя шихты. Скребки 3 могут приводиться в боковое колебательное движение дисковым кулачком, кулачковым валом или кривошипно-шатунным приводом и/или пневматическим или гидравлическим приводом. На фиг. 1 видно, что скребки 3 немного отогнуты на своих свободных концах 7, опирающихся на поверхность слоя шихты, так что при прохождении решетчатой тележки под скребками они легко могут приходить в движение взад и вперед. Чтобы увеличить сглаживающее действие и сделать его более равномерным, свободные концы скребков могут быть выполнены, например, в виде грабель. Чтобы приспособить устройство к разной высоте слоев шихты, скребки 3, по отдельности или все вместе, могут быть установлены на разных уровнях и/или можно регулировать высоту, на которой они находятся над путем 5 движения тележки. Нажимное усилие скребков 3, по существу, определяется их весом, однако это усилие можно изменять с помощью дополнительных грузов (не показаны). Список обозначений 1 - решетчатая тележка,2 - зажигательный горн,3 - скребок,4 - пункт загрузки,5 - путь движения,6 - колебательный привод,7 - отогнутый конец,D - ось поворота. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для сглаживания поверхности агломерационной шихты на решетчатой тележке (1) перед ее поступлением в зажигательный горн (2) посредством по меньшей мере одного скребка (3) между пунктом (4) загрузки агломерационной шихты и зажигательным горном (2), отличающееся тем, что указанный по меньшей мере один скребок (3) подвешен на пути (5) движения решетчатой тележки (1) с возможностью перемещения назад и вперед в направлении движения решетчатой тележки и в противоположном направлении так, что, когда решетчатая тележка проходит под скребком (3), он волочится по поверхности слоя агломерационной шихты, причем указанный по меньшей мере один скребок (3) подвешен с возможностью совершения колебательных движений в боковом направлении. 2. Устройство по п.1, отличающееся тем, что на пути (5) движения решетчатой тележки подвешено несколько скребков, расположенных в ряд по ширине тележки рядом друг с другом. 3. Устройство по п.1 или 2, отличающееся тем, что скребки (3) подвешены с возможностью регулирования по высоте. 4. Устройство по любому из предшествующих пунктов, отличающееся тем, что нажимное усилие скребков (3) определяется их весом. 5. Устройство по любому из предшествующих пунктов, отличающееся тем, что на указанном по меньшей мере одном скребке (3) могут быть установлены один или несколько дополнительных грузов. 6. Устройство по любому из предшествующих пунктов, отличающееся тем, что указанный по меньшей мере один скребок (3) приводится в колебательное движение в боковом направлении дисковым кулачком, кулачковым валом или кривошипно-шатунным приводом и/или пневматическим или гидравлическим приводом. 7. Устройство по любому из предшествующих пунктов, отличающееся тем, что указанный по меньшей мере один скребок (3) изготовлен из металла или неметаллического материала. 8. Устройство по любому из предшествующих пунктов, отличающееся тем, что скребки (3) имеют разную форму. 9. Устройство по любому из предшествующих пунктов, отличающееся тем, что указанный по меньшей мере один скребок (3) отогнут на своем свободном конце (7) в направлении движения решетчатой тележки (1).
