Битумно-каучуковая мастика

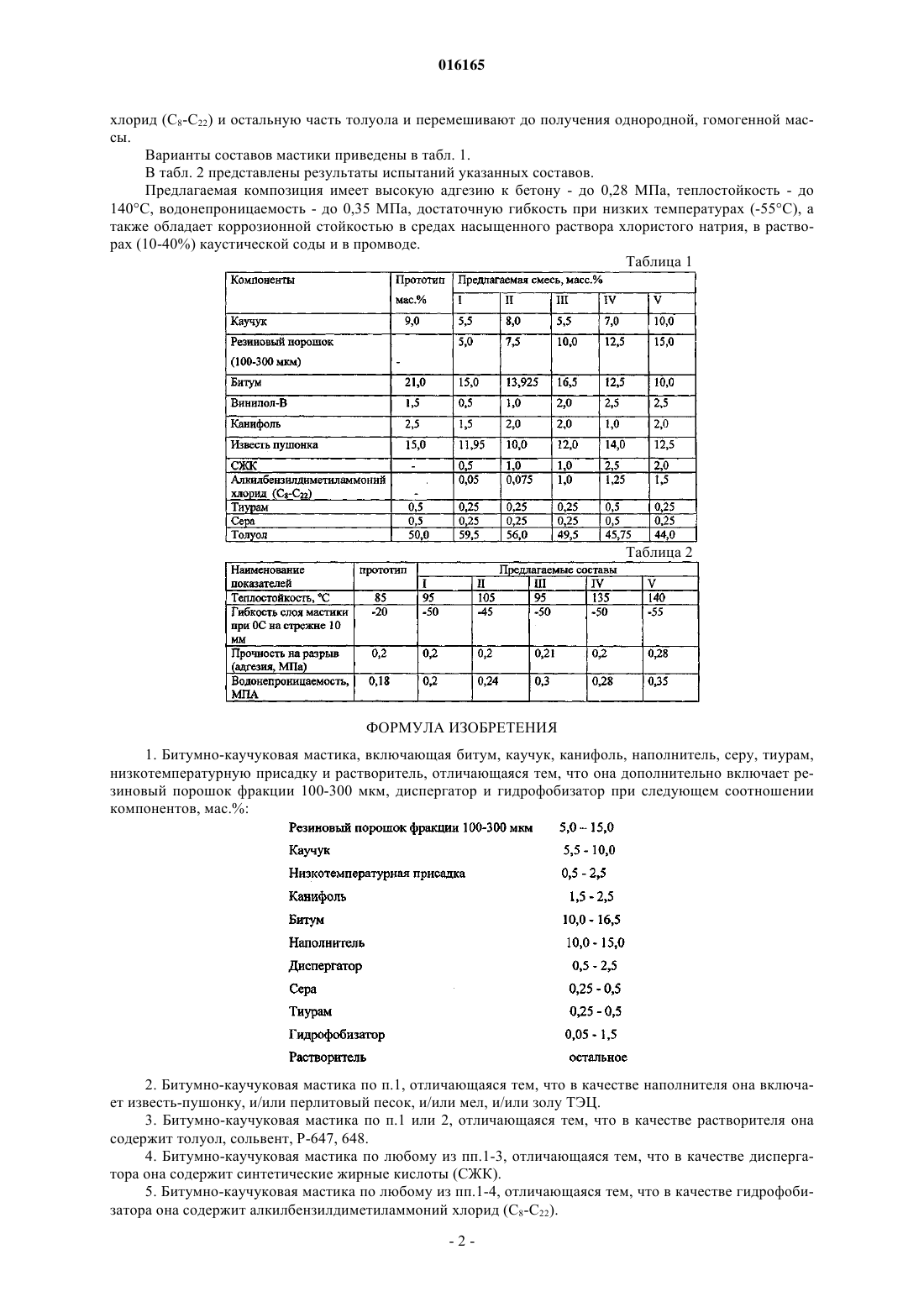

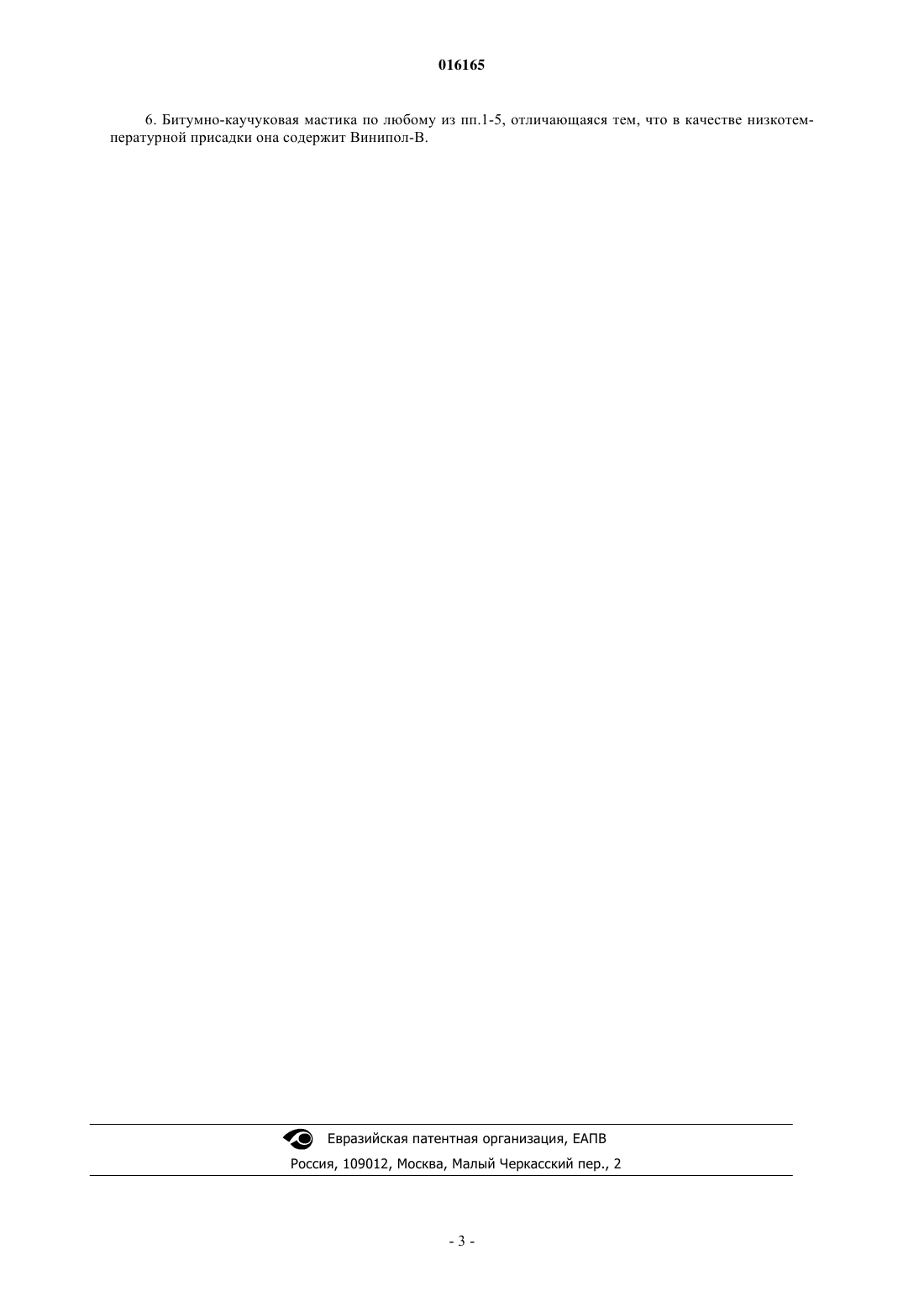

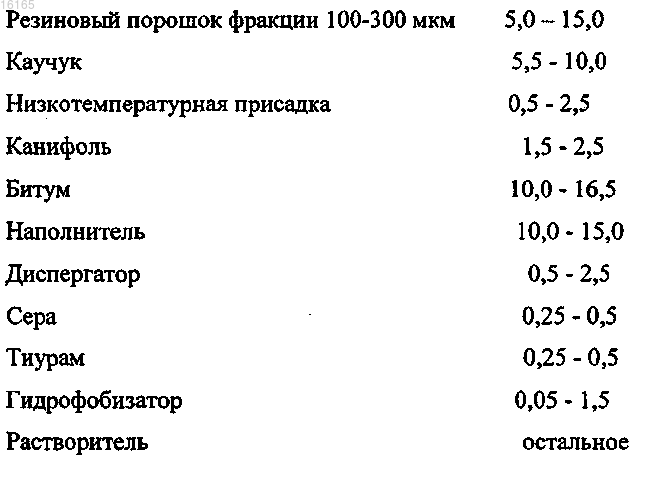

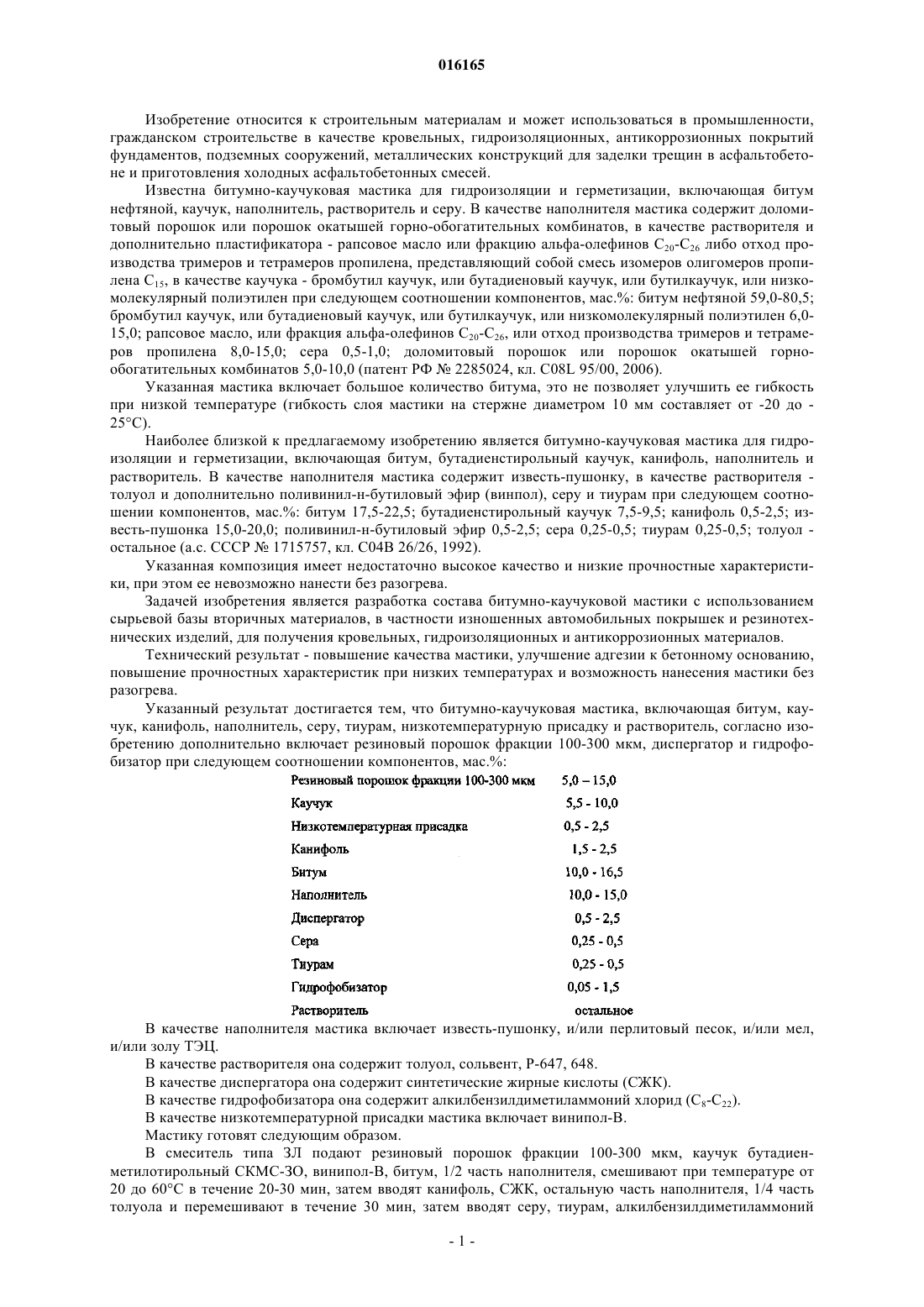

Изобретение относится к строительным материалам и может использоваться в промышленности,гражданском строительстве в качестве кровельных, гидроизоляционных, антикоррозионных покрытий фундаментов, подземных сооружений, металлических конструкций для заделки трещин в асфальтобетоне и приготовления холодных асфальтобетонных смесей. Технический результат - повышение качества мастики, улучшение адгезии к бетонному основанию,повышение прочностных характеристик при низких температурах и возможность нанесения мастики без разогрева. Указанный результат достигается тем, что битумно-каучуковая мастика,включающая битум, каучук, канифоль, наполнитель, серу, тиурам, низкотемпературную присадку и растворитель, согласно изобретению дополнительно включает резиновый порошок фракции 100-300 мкм, диспергатор и гидрофобизатор при следующем соотношении компонентов, маc.%:(71)(72)(73) Заявитель, изобретатель и патентовладелец: МАКАЕВ ТАЛГАТ САЯТОВИЧ; МЕРКУЛОВ ВЛАДИМИР ВИТАЛЬЕВИЧ (KZ) 016165 Изобретение относится к строительным материалам и может использоваться в промышленности,гражданском строительстве в качестве кровельных, гидроизоляционных, антикоррозионных покрытий фундаментов, подземных сооружений, металлических конструкций для заделки трещин в асфальтобетоне и приготовления холодных асфальтобетонных смесей. Известна битумно-каучуковая мастика для гидроизоляции и герметизации, включающая битум нефтяной, каучук, наполнитель, растворитель и серу. В качестве наполнителя мастика содержит доломитовый порошок или порошок окатышей горно-обогатительных комбинатов, в качестве растворителя и дополнительно пластификатора - рапсовое масло или фракцию альфа-олефинов С 20-С 26 либо отход производства тримеров и тетрамеров пропилена, представляющий собой смесь изомеров олигомеров пропилена С 15, в качестве каучука - бромбутил каучук, или бутадиеновый каучук, или бутилкаучук, или низкомолекулярный полиэтилен при следующем соотношении компонентов, мас.%: битум нефтяной 59,0-80,5; бромбутил каучук, или бутадиеновый каучук, или бутилкаучук, или низкомолекулярный полиэтилен 6,015,0; рапсовое масло, или фракция альфа-олефинов С 20-С 26, или отход производства тримеров и тетрамеров пропилена 8,0-15,0; сера 0,5-1,0; доломитовый порошок или порошок окатышей горнообогатительных комбинатов 5,0-10,0 (патент РФ 2285024, кл. С 08L 95/00, 2006). Указанная мастика включает большое количество битума, это не позволяет улучшить ее гибкость при низкой температуре (гибкость слоя мастики на стержне диаметром 10 мм составляет от -20 до 25 С). Наиболее близкой к предлагаемому изобретению является битумно-каучуковая мастика для гидроизоляции и герметизации, включающая битум, бутадиенстирольный каучук, канифоль, наполнитель и растворитель. В качестве наполнителя мастика содержит известь-пушонку, в качестве растворителя толуол и дополнительно поливинил-н-бутиловый эфир (винпол), серу и тиурам при следующем соотношении компонентов, мас.%: битум 17,5-22,5; бутадиенстирольный каучук 7,5-9,5; канифоль 0,5-2,5; известь-пушонка 15,0-20,0; поливинил-н-бутиловый эфир 0,5-2,5; сера 0,25-0,5; тиурам 0,25-0,5; толуол остальное (а.с. СССР 1715757, кл. С 04 В 26/26, 1992). Указанная композиция имеет недостаточно высокое качество и низкие прочностные характеристики, при этом ее невозможно нанести без разогрева. Задачей изобретения является разработка состава битумно-каучуковой мастики с использованием сырьевой базы вторичных материалов, в частности изношенных автомобильных покрышек и резинотехнических изделий, для получения кровельных, гидроизоляционных и антикоррозионных материалов. Технический результат - повышение качества мастики, улучшение адгезии к бетонному основанию,повышение прочностных характеристик при низких температурах и возможность нанесения мастики без разогрева. Указанный результат достигается тем, что битумно-каучуковая мастика, включающая битум, каучук, канифоль, наполнитель, серу, тиурам, низкотемпературную присадку и растворитель, согласно изобретению дополнительно включает резиновый порошок фракции 100-300 мкм, диспергатор и гидрофобизатор при следующем соотношении компонентов, мас.%: В качестве наполнителя мастика включает известь-пушонку, и/или перлитовый песок, и/или мел,и/или золу ТЭЦ. В качестве растворителя она содержит толуол, сольвент, Р-647, 648. В качестве диспергатора она содержит синтетические жирные кислоты (СЖК). В качестве гидрофобизатора она содержит алкилбензилдиметиламмоний хлорид (C8-C22). В качестве низкотемпературной присадки мастика включает винипол-В. Мастику готовят следующим образом. В смеситель типа ЗЛ подают резиновый порошок фракции 100-300 мкм, каучук бутадиенметилотирольный СКМС-ЗО, винипол-В, битум, 1/2 часть наполнителя, смешивают при температуре от 20 до 60 С в течение 20-30 мин, затем вводят канифоль, СЖК, остальную часть наполнителя, 1/4 часть толуола и перемешивают в течение 30 мин, затем вводят серу, тиурам, алкилбензилдиметиламмоний-1 016165 хлорид (С 8-С 22) и остальную часть толуола и перемешивают до получения однородной, гомогенной массы. Варианты составов мастики приведены в табл. 1. В табл. 2 представлены результаты испытаний указанных составов. Предлагаемая композиция имеет высокую адгезию к бетону - до 0,28 МПа, теплостойкость - до 140 С, водонепроницаемость - до 0,35 МПа, достаточную гибкость при низких температурах (-55 С), а также обладает коррозионной стойкостью в средах насыщенного раствора хлористого натрия, в растворах (10-40%) каустической соды и в промводе. Таблица 1 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Битумно-каучуковая мастика, включающая битум, каучук, канифоль, наполнитель, серу, тиурам,низкотемпературную присадку и растворитель, отличающаяся тем, что она дополнительно включает резиновый порошок фракции 100-300 мкм, диспергатор и гидрофобизатор при следующем соотношении компонентов, мас.%: 2. Битумно-каучуковая мастика по п.1, отличающаяся тем, что в качестве наполнителя она включает известь-пушонку, и/или перлитовый песок, и/или мел, и/или золу ТЭЦ. 3. Битумно-каучуковая мастика по п.1 или 2, отличающаяся тем, что в качестве растворителя она содержит толуол, сольвент, Р-647, 648. 4. Битумно-каучуковая мастика по любому из пп.1-3, отличающаяся тем, что в качестве диспергатора она содержит синтетические жирные кислоты (СЖК). 5. Битумно-каучуковая мастика по любому из пп.1-4, отличающаяся тем, что в качестве гидрофобизатора она содержит алкилбензилдиметиламмоний хлорид (С 8-С 22).-2 016165 6. Битумно-каучуковая мастика по любому из пп.1-5, отличающаяся тем, что в качестве низкотемпературной присадки она содержит Винипол-В.
