Строительный элемент

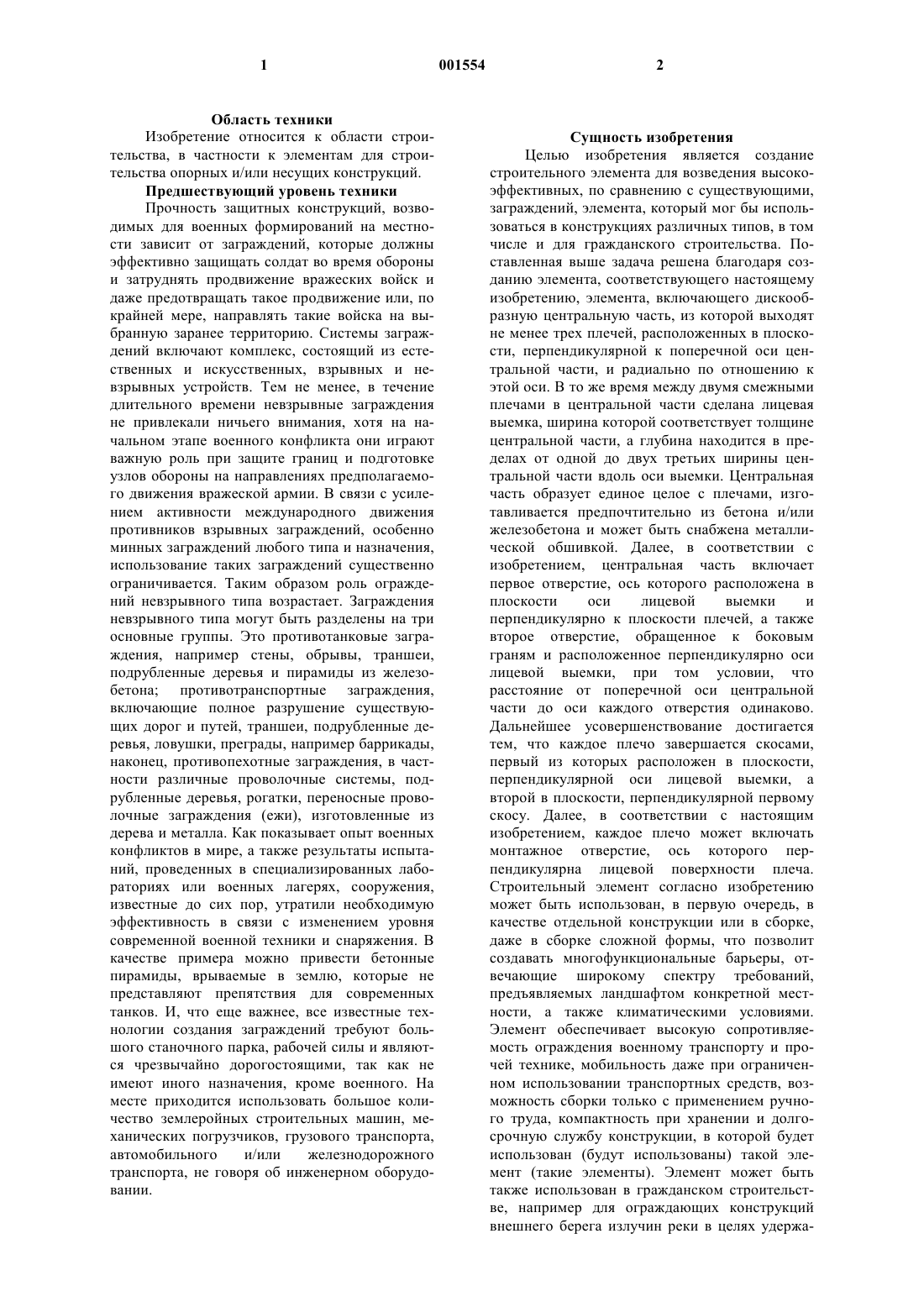

1 Область техники Изобретение относится к области строительства, в частности к элементам для строительства опорных и/или несущих конструкций. Предшествующий уровень техники Прочность защитных конструкций, возводимых для военных формирований на местности зависит от заграждений, которые должны эффективно защищать солдат во время обороны и затруднять продвижение вражеских войск и даже предотвращать такое продвижение или, по крайней мере, направлять такие войска на выбранную заранее территорию. Системы заграждений включают комплекс, состоящий из естественных и искусственных, взрывных и невзрывных устройств. Тем не менее, в течение длительного времени невзрывные заграждения не привлекали ничьего внимания, хотя на начальном этапе военного конфликта они играют важную роль при защите границ и подготовке узлов обороны на направлениях предполагаемого движения вражеской армии. В связи с усилением активности международного движения противников взрывных заграждений, особенно минных заграждений любого типа и назначения,использование таких заграждений существенно ограничивается. Таким образом роль ограждений невзрывного типа возрастает. Заграждения невзрывного типа могут быть разделены на три основные группы. Это противотанковые заграждения, например стены, обрывы, траншеи,подрубленные деревья и пирамиды из железобетона; противотранспортные заграждения,включающие полное разрушение существующих дорог и путей, траншеи, подрубленные деревья, ловушки, преграды, например баррикады,наконец, противопехотные заграждения, в частности различные проволочные системы, подрубленные деревья, рогатки, переносные проволочные заграждения (ежи), изготовленные из дерева и металла. Как показывает опыт военных конфликтов в мире, а также результаты испытаний, проведенных в специализированных лабораториях или военных лагерях, сооружения,известные до сих пор, утратили необходимую эффективность в связи с изменением уровня современной военной техники и снаряжения. В качестве примера можно привести бетонные пирамиды, врываемые в землю, которые не представляют препятствия для современных танков. И, что еще важнее, все известные технологии создания заграждений требуют большого станочного парка, рабочей силы и являются чрезвычайно дорогостоящими, так как не имеют иного назначения, кроме военного. На месте приходится использовать большое количество землеройных строительных машин, механических погрузчиков, грузового транспорта,автомобильного и/или железнодорожного транспорта, не говоря об инженерном оборудовании. Сущность изобретения Целью изобретения является создание строительного элемента для возведения высокоэффективных, по сравнению с существующими,заграждений, элемента, который мог бы использоваться в конструкциях различных типов, в том числе и для гражданского строительства. Поставленная выше задача решена благодаря созданию элемента, соответствующего настоящему изобретению, элемента, включающего дискообразную центральную часть, из которой выходят не менее трех плечей, расположенных в плоскости, перпендикулярной к поперечной оси центральной части, и радиально по отношению к этой оси. В то же время между двумя смежными плечами в центральной части сделана лицевая выемка, ширина которой соответствует толщине центральной части, а глубина находится в пределах от одной до двух третьих ширины центральной части вдоль оси выемки. Центральная часть образует единое целое с плечами, изготавливается предпочтительно из бетона и/или железобетона и может быть снабжена металлической обшивкой. Далее, в соответствии с изобретением, центральная часть включает первое отверстие, ось которого расположена в плоскости оси лицевой выемки и перпендикулярно к плоскости плечей, а также второе отверстие, обращенное к боковым граням и расположенное перпендикулярно оси лицевой выемки, при том условии, что расстояние от поперечной оси центральной части до оси каждого отверстия одинаково. Дальнейшее усовершенствование достигается тем, что каждое плечо завершается скосами,первый из которых расположен в плоскости,перпендикулярной оси лицевой выемки, а второй в плоскости, перпендикулярной первому скосу. Далее, в соответствии с настоящим изобретением, каждое плечо может включать монтажное отверстие, ось которого перпендикулярна лицевой поверхности плеча. Строительный элемент согласно изобретению может быть использован, в первую очередь, в качестве отдельной конструкции или в сборке,даже в сборке сложной формы, что позволит создавать многофункциональные барьеры, отвечающие широкому спектру требований,предъявляемых ландшафтом конкретной местности, а также климатическими условиями. Элемент обеспечивает высокую сопротивляемость ограждения военному транспорту и прочей технике, мобильность даже при ограниченном использовании транспортных средств, возможность сборки только с применением ручного труда, компактность при хранении и долгосрочную службу конструкции, в которой будет использован (будут использованы) такой элемент (такие элементы). Элемент может быть также использован в гражданском строительстве, например для ограждающих конструкций внешнего берега излучин реки в целях удержа 3 ния потока в природных берегах, создания заграждений на пути водных потоков, создание защитных ограждений устоев мостов, в строительстве временных мостовых конструкций,временных береговых пристаней и т.д. Элемент может быть использован в случае непредвиденных катастроф, таких как наводнение, когда в короткое время необходимо укрепить поврежденную территорию или находящиеся в критическом состоянии строения и таким образом предотвратить дальнейшие разрушения. Перечень чертежей В качестве примера изобретение будет описано со ссылкой на сопровождающие его чертежи. Фиг. 1 представляет вид сверху на строительный элемент, снабженный четырьмя плечами; фиг. 2 - вид по направлению Р элемента,изображенного на фиг. 1. Сведения, подтверждающие возможность осуществления изобретения Строительный элемент, представленный на чертежах, включает дискообразную центральную часть 1, из которой выходят четыре плеча 2. Все плечи 2 расположены в плоскости,перпендикулярной поперечной оси 3 центральной части 1 и радиально по отношению к поперечной оси 3. В центральной части 1 между двумя смежными плечами 2 находится лицевая выемка, расположенная по направлению поперечной оси 3 центральной части 1, т.е. вниз до середины ширины центральной части 1 вдоль оси выемки 8. Ширина выемки 4 соответствует толщине центральной части. Центральная часть 1 имеет с одной стороны первое отверстие 5, ось 6 которого расположена в плоскости оси 8 лицевой выемки 4, плоскости, перпендикулярной плоскости плечей 2, а с другой стороны - второе отверстие 7, продольная ось которого расположена в плоскости, перпендикулярной поперечной оси 3 центральной части 1 и перпендикулярной оси 8 лицевой выемки 4. Предполагается, что расстояние от оси 6 первого отверстия 5 до поперечной оси 3 центральной части 1 равняется расстоянию от точки пересечения оси 9 второго отверстия и оси выемки 8 до поперечной оси 3 центральной части 1. Каждое из четырех плечей 2 завершается фасками. Так, каждое плечо 2 имеет скосы 10, первый из которых расположен в плоскости, перпендикулярной оси 8 выемки 4, а другой - в плоскости, перпендикулярной первому скосу 10. Фаски плеча укреплены металлической оболочкой 11, которую предпочтительно изготовить из стали; оболочка 11 соединена с телом плеча 2 как закладная деталь. На конце каждого плеча 2 сделано крепежное отверстие 12, ось которого может быть (но не обязательно) параллельна поперечной оси 3 центральной части 1, или перпендикулярна лицевой поверхности плеча 2. С точки зрения производства элемента центральная часть 1 и плечи 4 плечи 2 являются единым целым и изготавливаются и бетона и/или железобетона. Выемка 4 упрощает процесс крепления базовой конструкции, включающей два элемента, закрепленные друг с другом таким образом, что каждый из элементов обращен к другому своей выемкой 4,а их секущие оси 3 взаимно развернуты на 90; центральная часть 1 с первым отверстием 5 одного элемента частично вставлена в выемку 4 другого элемента. Для упрощения процесса крепления и сокращения механического износа в местах соприкосновения элементов выемка 4 центральной части 1 каждого элемента снабжена внутри и вокруг металлической окантовкой 14, которую предпочтительно изготовить из стали. Окантовка 14 покрывает обе лицевые поверхности центральной части 1 в области коаксиальной, но более широкой, чем выемка 4,при условии, что внутренние стенки выемки 4 полностью закрыты окантовкой 14. Внутри боковых стенок центральной части 1 окантовка 14 крепиться внутрь поверхности этой стенки. Общая ширина выемки 4, включая окантовку 14, не должна быть меньше толщины центральной части 1, которая также включает окантовку 14. Тем не менее, ширина выемки должна обеспечивать свободу крепления элементов. Помимо описанных отверстий 5, 7 и 12 элемент также включает штифты 15, расположенные на той же лицевой стенке центральной части 1,которая содержит вторые отверстия 7. Штифты 15, которые рекомендуется изготавливать из стали, облегчают процесс крепления и соединения элементов в блоки. Элемент может быть выполнен с тремя плечами, а также иметь больше, чем четыре плеча 2 (выше описана конфигурация с четырьмя плечами). Число плечей 2 зависит от назначения элемента: для военных целей, при строительстве заграждений оптимальным решением будет элемент с четырьмя плечами. Основным применением описанного выше базового блока, включающего два взаимно закрепленных элемента, будет создание заграждений. Такой блок представляет собой ряд элементов, расположенных в двух взаимно перпендикулярных плоскостях, что обеспечивает хорошую устойчивость и сопротивляемость при фронтальном столкновении. Настоящее изобретение предназначено для военных целей, но предполагает широкие возможности для применения в области гражданского строительства, особенно при создании временных конструкций. Строительный элемент может быть изготовлен в условиях массового производства с применением современных материалов и технологий. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Строительный элемент и, конкретнее,элемент для строительства опорных и/или несущих конструкций, отличающийся тем, что он 6 чает первое отверстие (5), ось (6) которого расположена в плоскости оси (8) лицевой выемки(4), перпендикулярно плоскости плеч (2) и также включает второе отверстие (7), обращенное к боковым сторонам плеч (2) и перпендикулярное оси (8) лицевой выемки (4), при том условии,что расстояния от осей (6, 9) каждого отверстия(5, 7) до поперечной оси (3) центральной части(1) равны. 5. Строительный элемент по п.1, отличающийся тем, что каждое плечо (2) оканчивается скосами, первый из которых расположен в плоскости, перпендикулярной оси (8) выемки(4), а другой - в плоскости, перпендикулярной первому скосу. 6. Строительный элемент по п.1, отличающийся тем, что каждое плечо (7) включает крепежный канал (12), ось которого перпендикулярна лицевой стороне элемента. включает дискообразную центральную часть(1), от которой отходят как минимум три плеча(2), расположенные в плоскости, перпендикулярной поперечной оси (3) центральной части(1) и радиально в отношении названной оси (3),при этом между двумя смежными плечами (2) в центральной части (1) расположена лицевая выемка (4), ширина которой соответствует толщине центральной части, а глубина составляет от 1/3 до 2/3 ширины центральной части вдоль оси (8) выемки (4). 2. Строительный элемент по п.1, отличающийся тем, что центральная часть (1) и плечи (2) образуют единое целое и изготавливаются из бетона и/или железобетона. 3. Строительный элемент по п.2, отличающийся тем, что лицевая выемка (4) центральной части (1) снабжена металлической окантовкой (14). 4. Строительный элемент по п.1, отличающийся тем, что центральная часть (1) вклю Фиг. 1
