Стеновой элемент

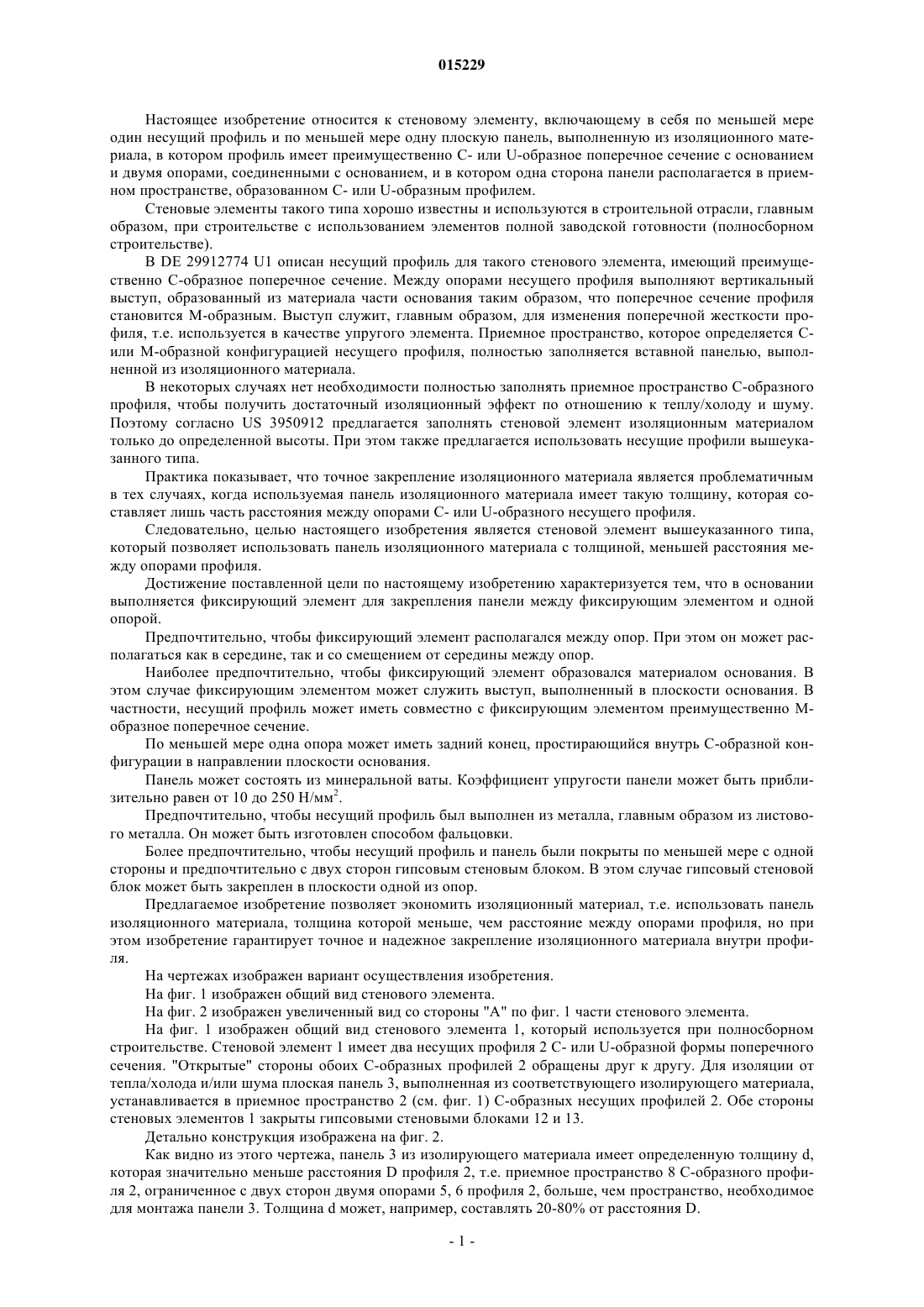

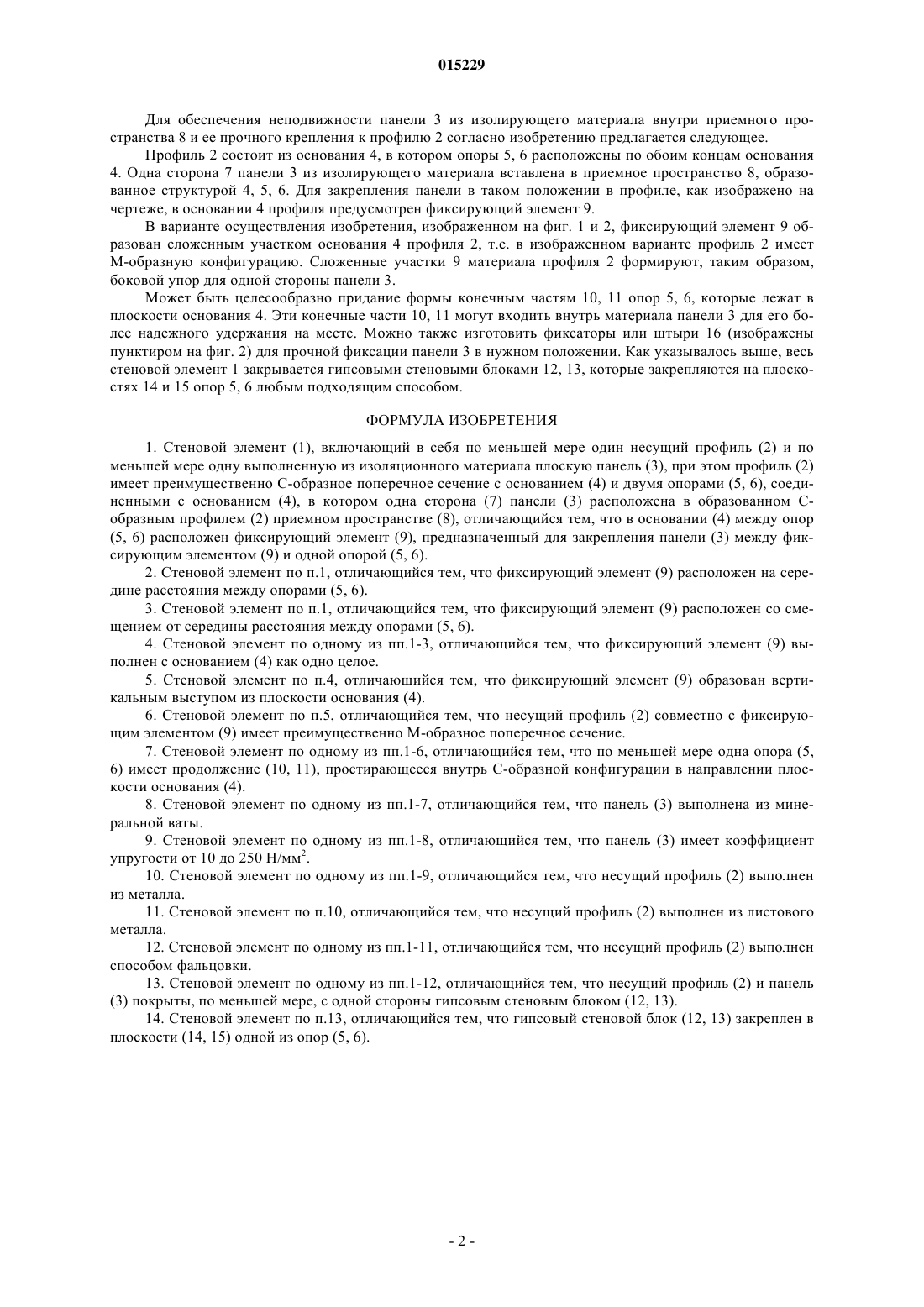

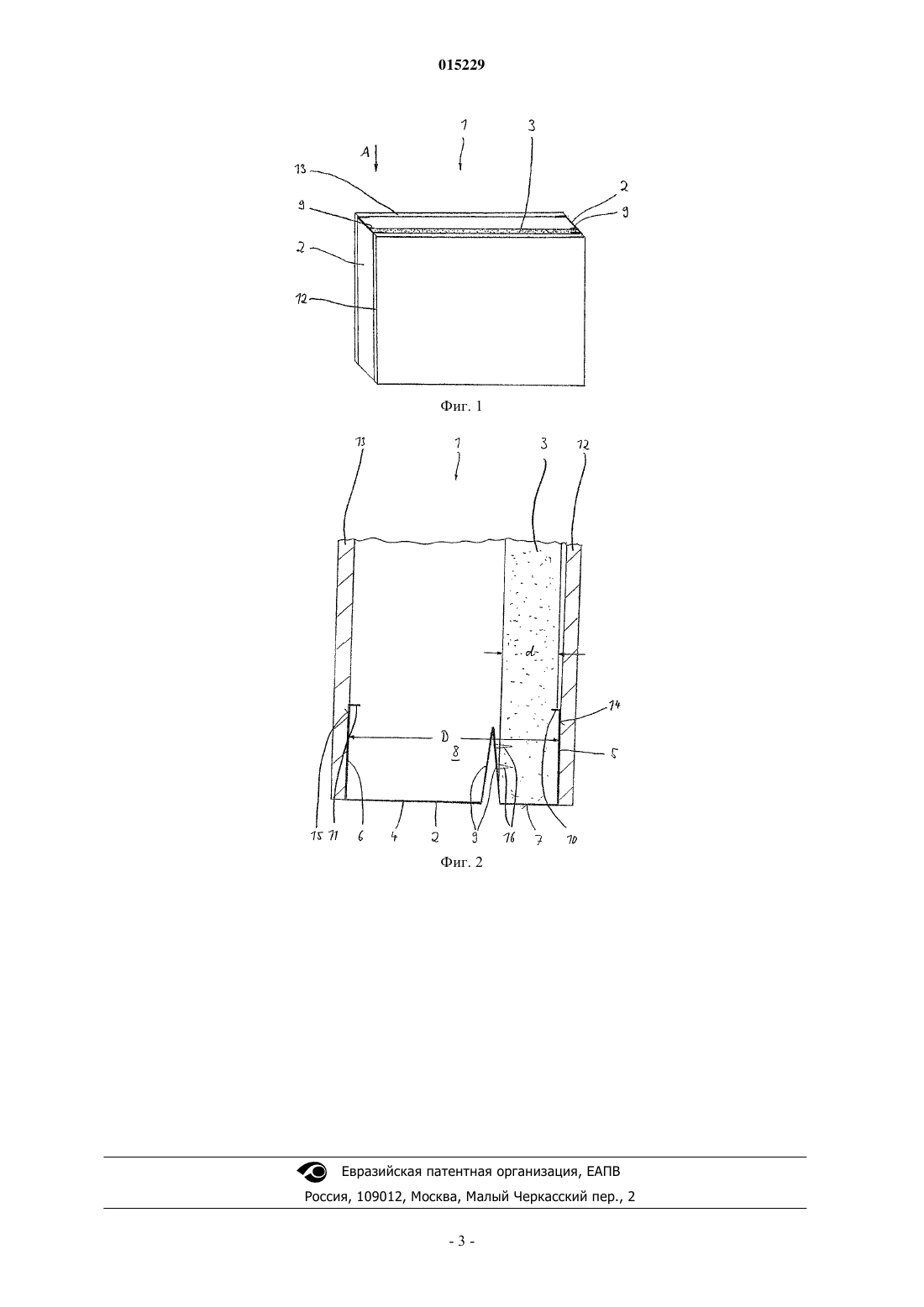

(71)(73) Заявитель и патентовладелец: КНАУФ ИНШААТ ВЕ ЯПЫ ЭЛЕМАНЛАРИ САНАИ ВЕ ТИДЖАРЕТ А.С. (TR) Изобретение относится к стеновому элементу (1), имеющему по меньшей мере один несущий профиль (2) и по меньшей мере одну выполненную из изоляционного материала плоскую панель(3), при этом профиль (2) имеет устойчивое C-образное поперечное сечение с основанием (4) и двумя соединенными с основанием (4) опорами (5, 6), а одна сторона (7) панели (3) расположена в образованном C-образным профилем (2) приемном пространстве (8). Для жесткого закрепления панели, которая не заполняет полностью приемного пространства, изобретение отличается тем,что имеет фиксирующий элемент (9), расположенный в основании (4) и предназначенный для удержания панели (3) между фиксирующим элементом (9) и одной опорой (5, 6). 015229 Настоящее изобретение относится к стеновому элементу, включающему в себя по меньшей мере один несущий профиль и по меньшей мере одну плоскую панель, выполненную из изоляционного материала, в котором профиль имеет преимущественно C- или U-образное поперечное сечение с основанием и двумя опорами, соединенными с основанием, и в котором одна сторона панели располагается в приемном пространстве, образованном C- или U-образным профилем. Стеновые элементы такого типа хорошо известны и используются в строительной отрасли, главным образом, при строительстве с использованием элементов полной заводской готовности (полносборном строительстве). В DE 29912774 U1 описан несущий профиль для такого стенового элемента, имеющий преимущественно C-образное поперечное сечение. Между опорами несущего профиля выполняют вертикальный выступ, образованный из материала части основания таким образом, что поперечное сечение профиля становится M-образным. Выступ служит, главным образом, для изменения поперечной жесткости профиля, т.е. используется в качестве упругого элемента. Приемное пространство, которое определяется Cили M-образной конфигурацией несущего профиля, полностью заполняется вставной панелью, выполненной из изоляционного материала. В некоторых случаях нет необходимости полностью заполнять приемное пространство C-образного профиля, чтобы получить достаточный изоляционный эффект по отношению к теплу/холоду и шуму. Поэтому согласно US 3950912 предлагается заполнять стеновой элемент изоляционным материалом только до определенной высоты. При этом также предлагается использовать несущие профили вышеуказанного типа. Практика показывает, что точное закрепление изоляционного материала является проблематичным в тех случаях, когда используемая панель изоляционного материала имеет такую толщину, которая составляет лишь часть расстояния между опорами C- или U-образного несущего профиля. Следовательно, целью настоящего изобретения является стеновой элемент вышеуказанного типа,который позволяет использовать панель изоляционного материала с толщиной, меньшей расстояния между опорами профиля. Достижение поставленной цели по настоящему изобретению характеризуется тем, что в основании выполняется фиксирующий элемент для закрепления панели между фиксирующим элементом и одной опорой. Предпочтительно, чтобы фиксирующий элемент располагался между опор. При этом он может располагаться как в середине, так и со смещением от середины между опор. Наиболее предпочтительно, чтобы фиксирующий элемент образовался материалом основания. В этом случае фиксирующим элементом может служить выступ, выполненный в плоскости основания. В частности, несущий профиль может иметь совместно с фиксирующим элементом преимущественно Mобразное поперечное сечение. По меньшей мере одна опора может иметь задний конец, простирающийся внутрь C-образной конфигурации в направлении плоскости основания. Панель может состоять из минеральной ваты. Коэффициент упругости панели может быть приблизительно равен от 10 до 250 Н/мм 2. Предпочтительно, чтобы несущий профиль был выполнен из металла, главным образом из листового металла. Он может быть изготовлен способом фальцовки. Более предпочтительно, чтобы несущий профиль и панель были покрыты по меньшей мере с одной стороны и предпочтительно с двух сторон гипсовым стеновым блоком. В этом случае гипсовый стеновой блок может быть закреплен в плоскости одной из опор. Предлагаемое изобретение позволяет экономить изоляционный материал, т.е. использовать панель изоляционного материала, толщина которой меньше, чем расстояние между опорами профиля, но при этом изобретение гарантирует точное и надежное закрепление изоляционного материала внутри профиля. На чертежах изображен вариант осуществления изобретения. На фиг. 1 изображен общий вид стенового элемента. На фиг. 2 изображен увеличенный вид со стороны "A" по фиг. 1 части стенового элемента. На фиг. 1 изображен общий вид стенового элемента 1, который используется при полносборном строительстве. Стеновой элемент 1 имеет два несущих профиля 2 C- или U-образной формы поперечного сечения. "Открытые" стороны обоих C-образных профилей 2 обращены друг к другу. Для изоляции от тепла/холода и/или шума плоская панель 3, выполненная из соответствующего изолирующего материала,устанавливается в приемное пространство 2 (см. фиг. 1) C-образных несущих профилей 2. Обе стороны стеновых элементов 1 закрыты гипсовыми стеновыми блоками 12 и 13. Детально конструкция изображена на фиг. 2. Как видно из этого чертежа, панель 3 из изолирующего материала имеет определенную толщину d,которая значительно меньше расстояния D профиля 2, т.е. приемное пространство 8 C-образного профиля 2, ограниченное с двух сторон двумя опорами 5, 6 профиля 2, больше, чем пространство, необходимое для монтажа панели 3. Толщина d может, например, составлять 20-80% от расстояния D.-1 015229 Для обеспечения неподвижности панели 3 из изолирующего материала внутри приемного пространства 8 и ее прочного крепления к профилю 2 согласно изобретению предлагается следующее. Профиль 2 состоит из основания 4, в котором опоры 5, 6 расположены по обоим концам основания 4. Одна сторона 7 панели 3 из изолирующего материала вставлена в приемное пространство 8, образованное структурой 4, 5, 6. Для закрепления панели в таком положении в профиле, как изображено на чертеже, в основании 4 профиля предусмотрен фиксирующий элемент 9. В варианте осуществления изобретения, изображенном на фиг. 1 и 2, фиксирующий элемент 9 образован сложенным участком основания 4 профиля 2, т.е. в изображенном варианте профиль 2 имеетM-образную конфигурацию. Сложенные участки 9 материала профиля 2 формируют, таким образом,боковой упор для одной стороны панели 3. Может быть целесообразно придание формы конечным частям 10, 11 опор 5, 6, которые лежат в плоскости основания 4. Эти конечные части 10, 11 могут входить внутрь материала панели 3 для его более надежного удержания на месте. Можно также изготовить фиксаторы или штыри 16 (изображены пунктиром на фиг. 2) для прочной фиксации панели 3 в нужном положении. Как указывалось выше, весь стеновой элемент 1 закрывается гипсовыми стеновыми блоками 12, 13, которые закрепляются на плоскостях 14 и 15 опор 5, 6 любым подходящим способом. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Стеновой элемент (1), включающий в себя по меньшей мере один несущий профиль (2) и по меньшей мере одну выполненную из изоляционного материала плоскую панель (3), при этом профиль (2) имеет преимущественно C-образное поперечное сечение с основанием (4) и двумя опорами (5, 6), соединенными с основанием (4), в котором одна сторона (7) панели (3) расположена в образованном Cобразным профилем (2) приемном пространстве (8), отличающийся тем, что в основании (4) между опор(5, 6) расположен фиксирующий элемент (9), предназначенный для закрепления панели (3) между фиксирующим элементом (9) и одной опорой (5, 6). 2. Стеновой элемент по п.1, отличающийся тем, что фиксирующий элемент (9) расположен на середине расстояния между опорами (5, 6). 3. Стеновой элемент по п.1, отличающийся тем, что фиксирующий элемент (9) расположен со смещением от середины расстояния между опорами (5, 6). 4. Стеновой элемент по одному из пп.1-3, отличающийся тем, что фиксирующий элемент (9) выполнен с основанием (4) как одно целое. 5. Стеновой элемент по п.4, отличающийся тем, что фиксирующий элемент (9) образован вертикальным выступом из плоскости основания (4). 6. Стеновой элемент по п.5, отличающийся тем, что несущий профиль (2) совместно с фиксирующим элементом (9) имеет преимущественно M-образное поперечное сечение. 7. Стеновой элемент по одному из пп.1-6, отличающийся тем, что по меньшей мере одна опора (5,6) имеет продолжение (10, 11), простирающееся внутрь C-образной конфигурации в направлении плоскости основания (4). 8. Стеновой элемент по одному из пп.1-7, отличающийся тем, что панель (3) выполнена из минеральной ваты. 9. Стеновой элемент по одному из пп.1-8, отличающийся тем, что панель (3) имеет коэффициент упругости от 10 до 250 Н/мм 2. 10. Стеновой элемент по одному из пп.1-9, отличающийся тем, что несущий профиль (2) выполнен из металла. 11. Стеновой элемент по п.10, отличающийся тем, что несущий профиль (2) выполнен из листового металла. 12. Стеновой элемент по одному из пп.1-11, отличающийся тем, что несущий профиль (2) выполнен способом фальцовки. 13. Стеновой элемент по одному из пп.1-12, отличающийся тем, что несущий профиль (2) и панель(3) покрыты, по меньшей мере, с одной стороны гипсовым стеновым блоком (12, 13). 14. Стеновой элемент по п.13, отличающийся тем, что гипсовый стеновой блок (12, 13) закреплен в плоскости (14, 15) одной из опор (5, 6).
