Стеновой или дверной элемент

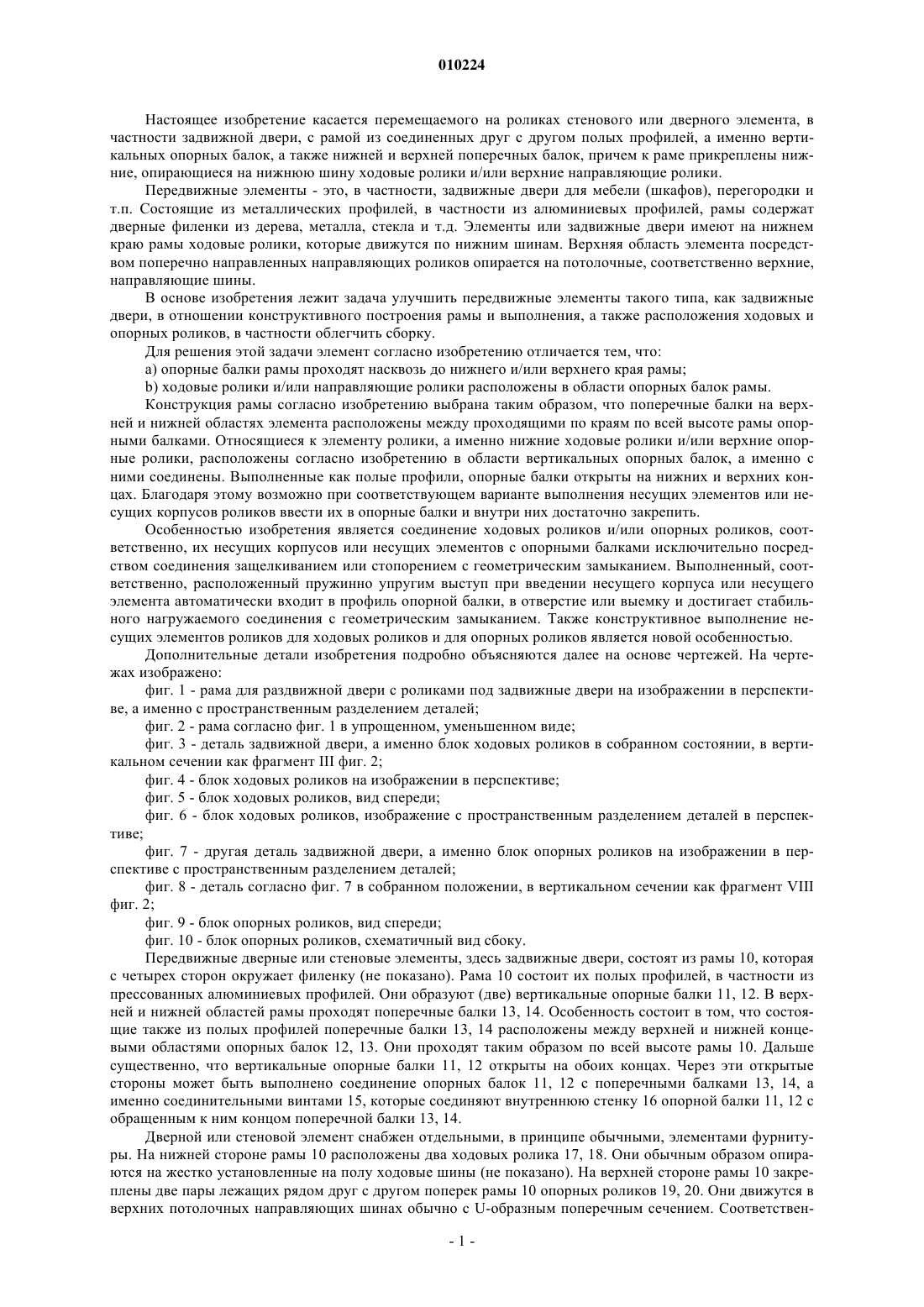

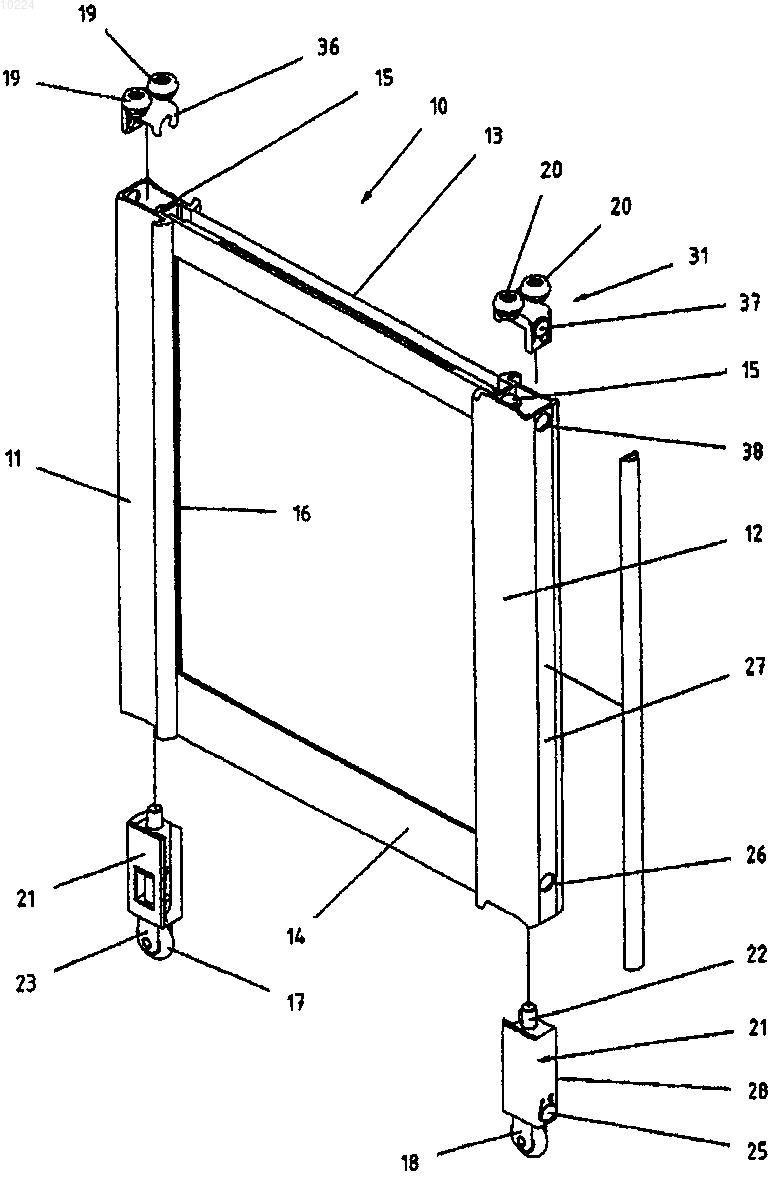

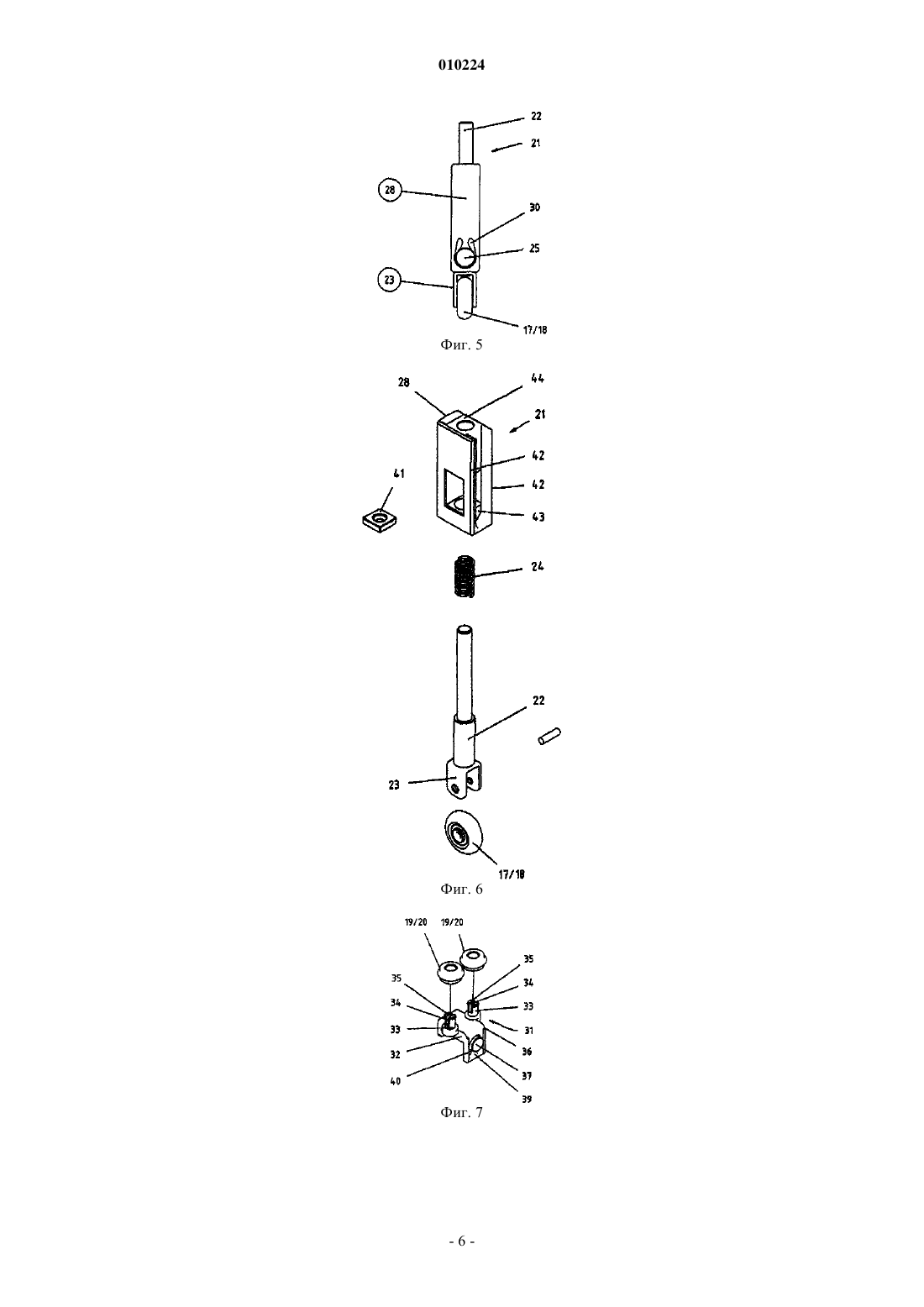

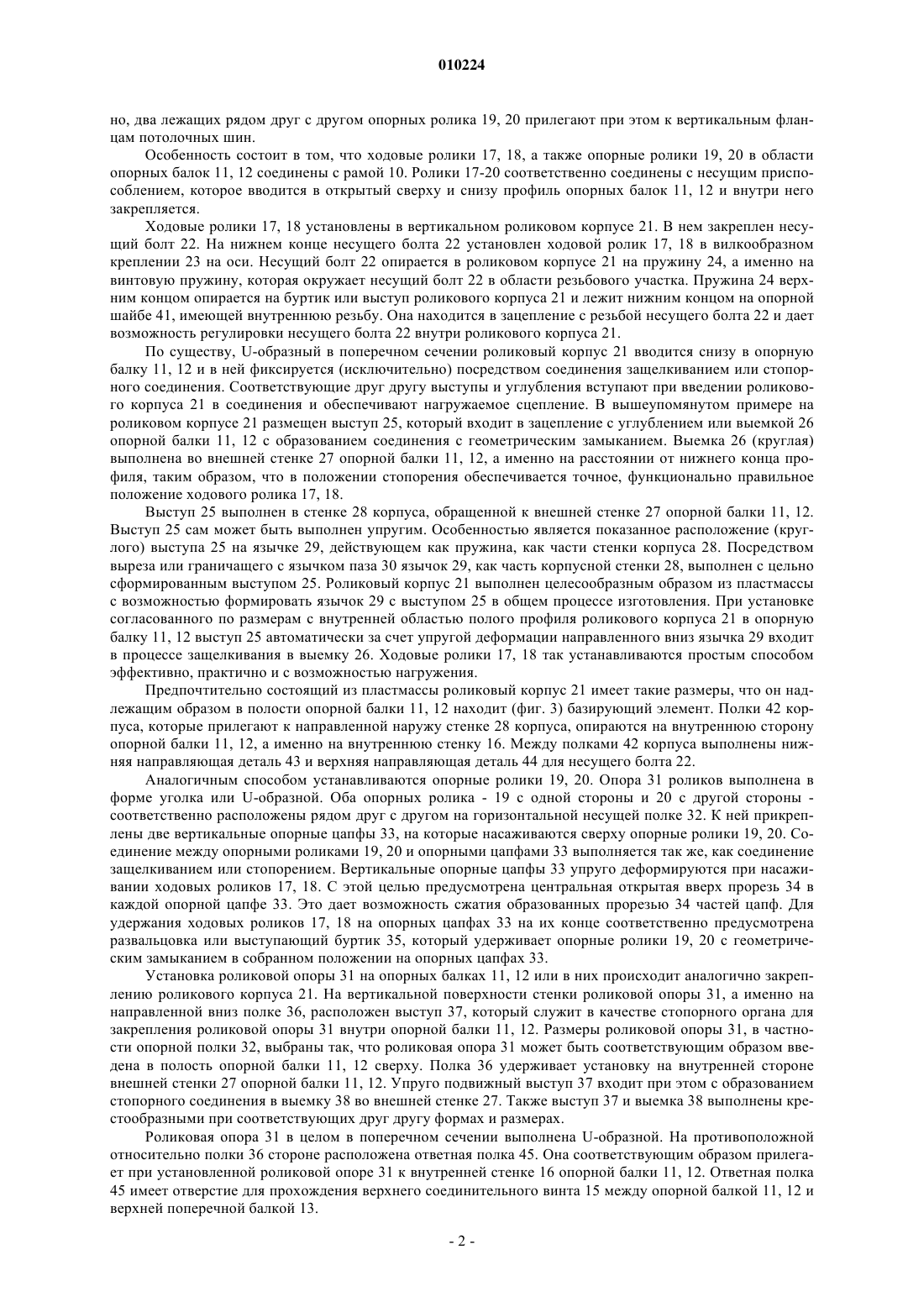

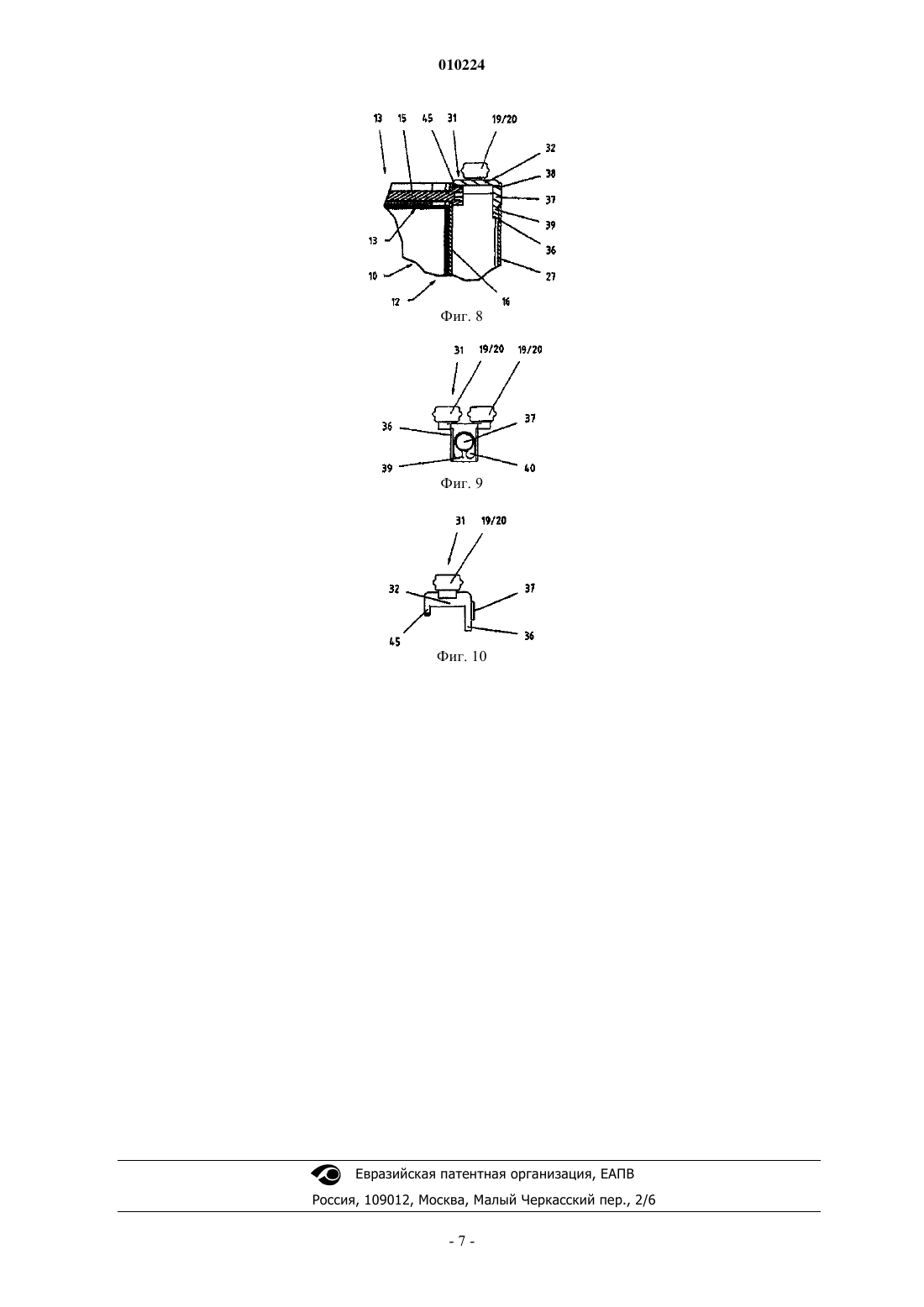

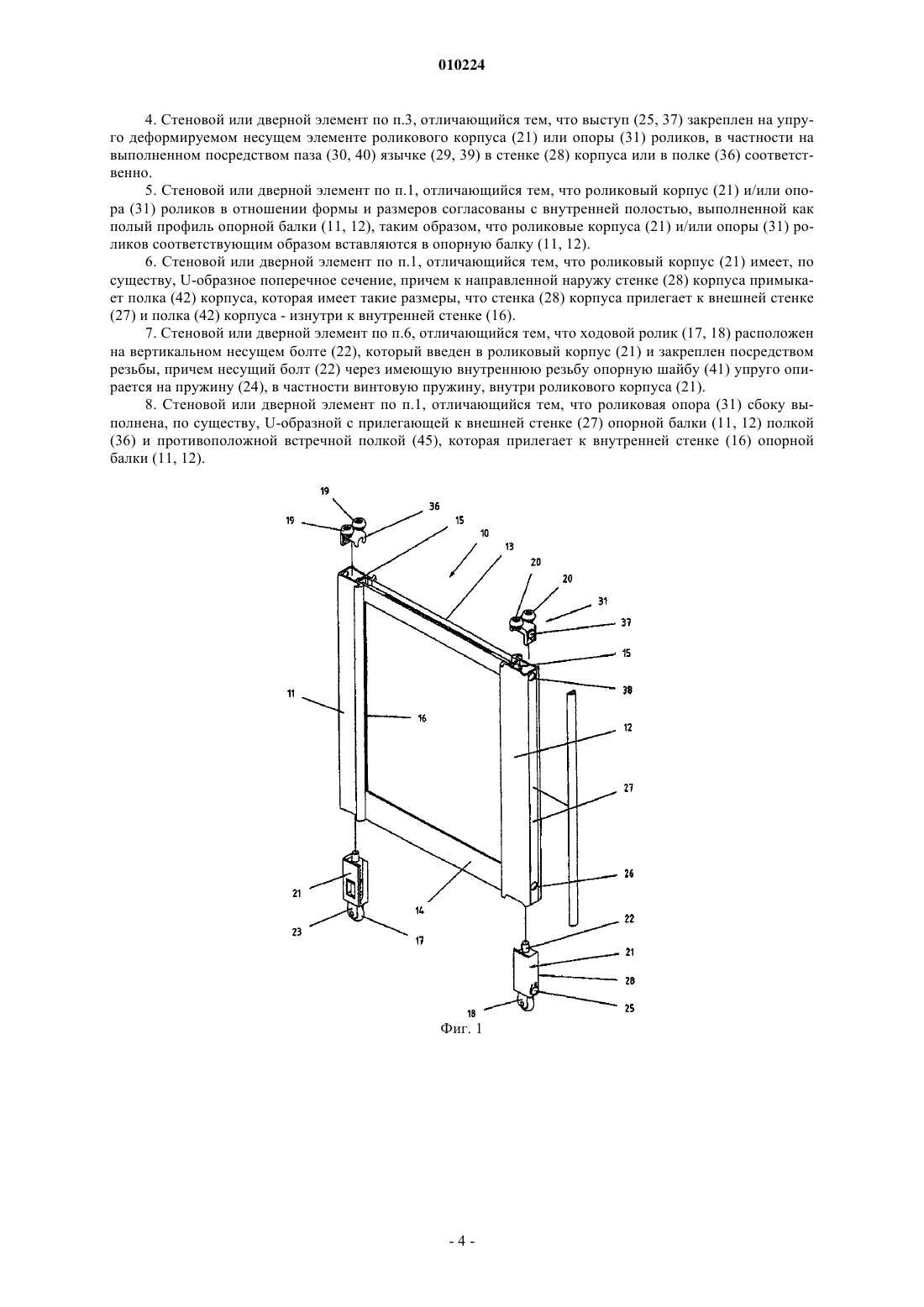

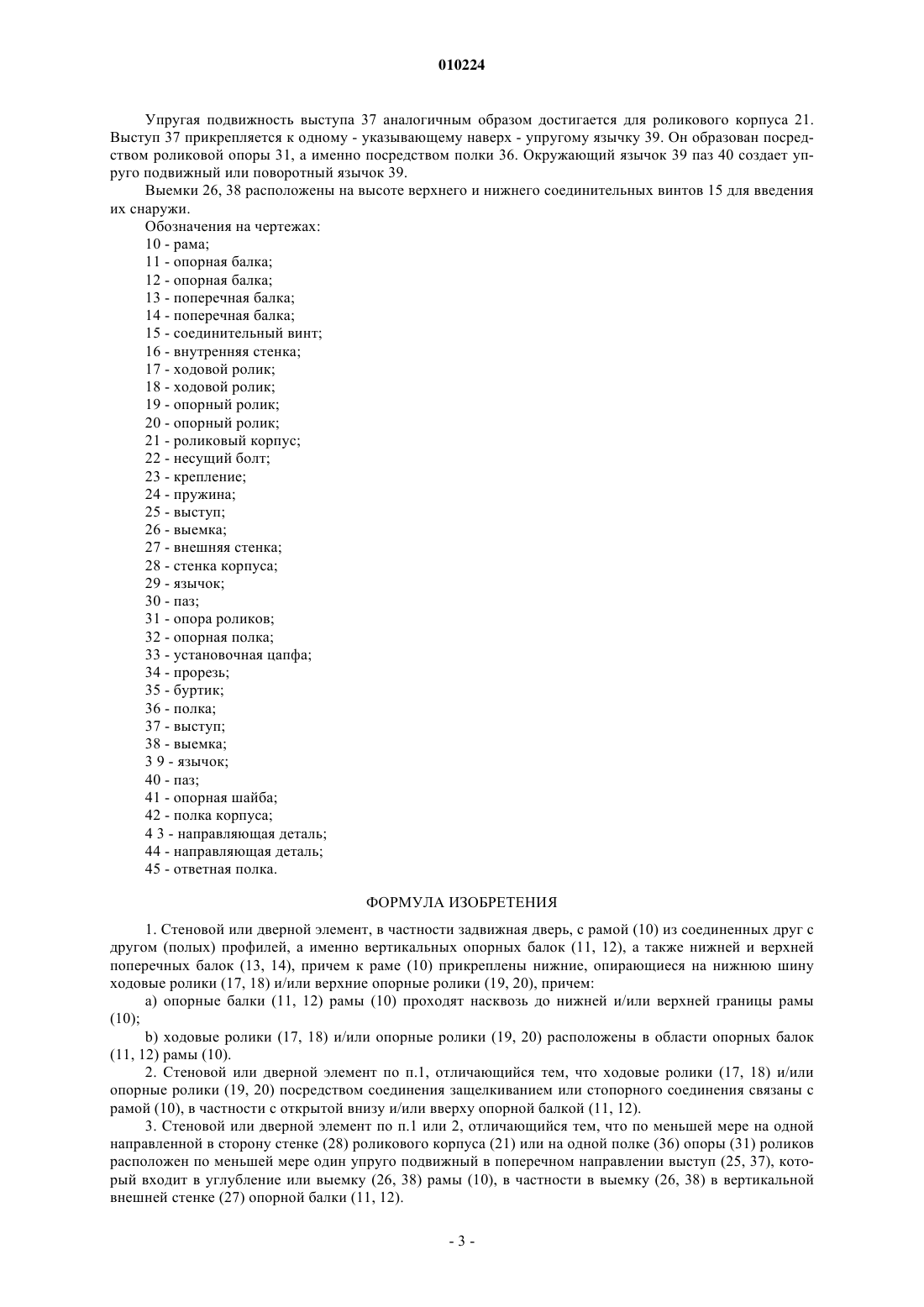

010224 Настоящее изобретение касается перемещаемого на роликах стенового или дверного элемента, в частности задвижной двери, с рамой из соединенных друг с другом полых профилей, а именно вертикальных опорных балок, а также нижней и верхней поперечных балок, причем к раме прикреплены нижние, опирающиеся на нижнюю шину ходовые ролики и/или верхние направляющие ролики. Передвижные элементы - это, в частности, задвижные двери для мебели (шкафов), перегородки и т.п. Состоящие из металлических профилей, в частности из алюминиевых профилей, рамы содержат дверные филенки из дерева, металла, стекла и т.д. Элементы или задвижные двери имеют на нижнем краю рамы ходовые ролики, которые движутся по нижним шинам. Верхняя область элемента посредством поперечно направленных направляющих роликов опирается на потолочные, соответственно верхние,направляющие шины. В основе изобретения лежит задача улучшить передвижные элементы такого типа, как задвижные двери, в отношении конструктивного построения рамы и выполнения, а также расположения ходовых и опорных роликов, в частности облегчить сборку. Для решения этой задачи элемент согласно изобретению отличается тем, что:a) опорные балки рамы проходят насквозь до нижнего и/или верхнего края рамы;b) ходовые ролики и/или направляющие ролики расположены в области опорных балок рамы. Конструкция рамы согласно изобретению выбрана таким образом, что поперечные балки на верхней и нижней областях элемента расположены между проходящими по краям по всей высоте рамы опорными балками. Относящиеся к элементу ролики, а именно нижние ходовые ролики и/или верхние опорные ролики, расположены согласно изобретению в области вертикальных опорных балок, а именно с ними соединены. Выполненные как полые профили, опорные балки открыты на нижних и верхних концах. Благодаря этому возможно при соответствующем варианте выполнения несущих элементов или несущих корпусов роликов ввести их в опорные балки и внутри них достаточно закрепить. Особенностью изобретения является соединение ходовых роликов и/или опорных роликов, соответственно, их несущих корпусов или несущих элементов с опорными балками исключительно посредством соединения защелкиванием или стопорением с геометрическим замыканием. Выполненный, соответственно, расположенный пружинно упругим выступ при введении несущего корпуса или несущего элемента автоматически входит в профиль опорной балки, в отверстие или выемку и достигает стабильного нагружаемого соединения с геометрическим замыканием. Также конструктивное выполнение несущих элементов роликов для ходовых роликов и для опорных роликов является новой особенностью. Дополнительные детали изобретения подробно объясняются далее на основе чертежей. На чертежах изображено: фиг. 1 - рама для раздвижной двери с роликами под задвижные двери на изображении в перспективе, а именно с пространственным разделением деталей; фиг. 2 - рама согласно фиг. 1 в упрощенном, уменьшенном виде; фиг. 3 - деталь задвижной двери, а именно блок ходовых роликов в собранном состоянии, в вертикальном сечении как фрагмент III фиг. 2; фиг. 4 - блок ходовых роликов на изображении в перспективе; фиг. 5 - блок ходовых роликов, вид спереди; фиг. 6 - блок ходовых роликов, изображение с пространственным разделением деталей в перспективе; фиг. 7 - другая деталь задвижной двери, а именно блок опорных роликов на изображении в перспективе с пространственным разделением деталей; фиг. 8 - деталь согласно фиг. 7 в собранном положении, в вертикальном сечении как фрагмент VIII фиг. 2; фиг. 9 - блок опорных роликов, вид спереди; фиг. 10 - блок опорных роликов, схематичный вид сбоку. Передвижные дверные или стеновые элементы, здесь задвижные двери, состоят из рамы 10, которая с четырех сторон окружает филенку (не показано). Рама 10 состоит их полых профилей, в частности из прессованных алюминиевых профилей. Они образуют (две) вертикальные опорные балки 11, 12. В верхней и нижней областей рамы проходят поперечные балки 13, 14. Особенность состоит в том, что состоящие также из полых профилей поперечные балки 13, 14 расположены между верхней и нижней концевыми областями опорных балок 12, 13. Они проходят таким образом по всей высоте рамы 10. Дальше существенно, что вертикальные опорные балки 11, 12 открыты на обоих концах. Через эти открытые стороны может быть выполнено соединение опорных балок 11, 12 с поперечными балками 13, 14, а именно соединительными винтами 15, которые соединяют внутреннюю стенку 16 опорной балки 11, 12 с обращенным к ним концом поперечной балки 13, 14. Дверной или стеновой элемент снабжен отдельными, в принципе обычными, элементами фурнитуры. На нижней стороне рамы 10 расположены два ходовых ролика 17, 18. Они обычным образом опираются на жестко установленные на полу ходовые шины (не показано). На верхней стороне рамы 10 закреплены две пары лежащих рядом друг с другом поперек рамы 10 опорных роликов 19, 20. Они движутся в верхних потолочных направляющих шинах обычно с U-образным поперечным сечением. Соответствен-1 010224 но, два лежащих рядом друг с другом опорных ролика 19, 20 прилегают при этом к вертикальным фланцам потолочных шин. Особенность состоит в том, что ходовые ролики 17, 18, а также опорные ролики 19, 20 в области опорных балок 11, 12 соединены с рамой 10. Ролики 17-20 соответственно соединены с несущим приспособлением, которое вводится в открытый сверху и снизу профиль опорных балок 11, 12 и внутри него закрепляется. Ходовые ролики 17, 18 установлены в вертикальном роликовом корпусе 21. В нем закреплен несущий болт 22. На нижнем конце несущего болта 22 установлен ходовой ролик 17, 18 в вилкообразном креплении 23 на оси. Несущий болт 22 опирается в роликовом корпусе 21 на пружину 24, а именно на винтовую пружину, которая окружает несущий болт 22 в области резьбового участка. Пружина 24 верхним концом опирается на буртик или выступ роликового корпуса 21 и лежит нижним концом на опорной шайбе 41, имеющей внутреннюю резьбу. Она находится в зацепление с резьбой несущего болта 22 и дает возможность регулировки несущего болта 22 внутри роликового корпуса 21. По существу, U-образный в поперечном сечении роликовый корпус 21 вводится снизу в опорную балку 11, 12 и в ней фиксируется (исключительно) посредством соединения защелкиванием или стопорного соединения. Соответствующие друг другу выступы и углубления вступают при введении роликового корпуса 21 в соединения и обеспечивают нагружаемое сцепление. В вышеупомянутом примере на роликовом корпусе 21 размещен выступ 25, который входит в зацепление с углублением или выемкой 26 опорной балки 11, 12 с образованием соединения с геометрическим замыканием. Выемка 26 (круглая) выполнена во внешней стенке 27 опорной балки 11, 12, а именно на расстоянии от нижнего конца профиля, таким образом, что в положении стопорения обеспечивается точное, функционально правильное положение ходового ролика 17, 18. Выступ 25 выполнен в стенке 28 корпуса, обращенной к внешней стенке 27 опорной балки 11, 12. Выступ 25 сам может быть выполнен упругим. Особенностью является показанное расположение (круглого) выступа 25 на язычке 29, действующем как пружина, как части стенки корпуса 28. Посредством выреза или граничащего с язычком паза 30 язычок 29, как часть корпусной стенки 28, выполнен с цельно сформированным выступом 25. Роликовый корпус 21 выполнен целесообразным образом из пластмассы с возможностью формировать язычок 29 с выступом 25 в общем процессе изготовления. При установке согласованного по размерам с внутренней областью полого профиля роликового корпуса 21 в опорную балку 11, 12 выступ 25 автоматически за счет упругой деформации направленного вниз язычка 29 входит в процессе защелкивания в выемку 26. Ходовые ролики 17, 18 так устанавливаются простым способом эффективно, практично и с возможностью нагружения. Предпочтительно состоящий из пластмассы роликовый корпус 21 имеет такие размеры, что он надлежащим образом в полости опорной балки 11, 12 находит (фиг. 3) базирующий элемент. Полки 42 корпуса, которые прилегают к направленной наружу стенке 28 корпуса, опираются на внутреннюю сторону опорной балки 11, 12, а именно на внутреннюю стенку 16. Между полками 42 корпуса выполнены нижняя направляющая деталь 43 и верхняя направляющая деталь 44 для несущего болта 22. Аналогичным способом устанавливаются опорные ролики 19, 20. Опора 31 роликов выполнена в форме уголка или U-образной. Оба опорных ролика - 19 с одной стороны и 20 с другой стороны соответственно расположены рядом друг с другом на горизонтальной несущей полке 32. К ней прикреплены две вертикальные опорные цапфы 33, на которые насаживаются сверху опорные ролики 19, 20. Соединение между опорными роликами 19, 20 и опорными цапфами 33 выполняется так же, как соединение защелкиванием или стопорением. Вертикальные опорные цапфы 33 упруго деформируются при насаживании ходовых роликов 17, 18. С этой целью предусмотрена центральная открытая вверх прорезь 34 в каждой опорной цапфе 33. Это дает возможность сжатия образованных прорезью 34 частей цапф. Для удержания ходовых роликов 17, 18 на опорных цапфах 33 на их конце соответственно предусмотрена развальцовка или выступающий буртик 35, который удерживает опорные ролики 19, 20 с геометрическим замыканием в собранном положении на опорных цапфах 33. Установка роликовой опоры 31 на опорных балках 11, 12 или в них происходит аналогично закреплению роликового корпуса 21. На вертикальной поверхности стенки роликовой опоры 31, а именно на направленной вниз полке 36, расположен выступ 37, который служит в качестве стопорного органа для закрепления роликовой опоры 31 внутри опорной балки 11, 12. Размеры роликовой опоры 31, в частности опорной полки 32, выбраны так, что роликовая опора 31 может быть соответствующим образом введена в полость опорной балки 11, 12 сверху. Полка 36 удерживает установку на внутренней стороне внешней стенки 27 опорной балки 11, 12. Упруго подвижный выступ 37 входит при этом с образованием стопорного соединения в выемку 38 во внешней стенке 27. Также выступ 37 и выемка 38 выполнены крестообразными при соответствующих друг другу формах и размерах. Роликовая опора 31 в целом в поперечном сечении выполнена U-образной. На противоположной относительно полки 36 стороне расположена ответная полка 45. Она соответствующим образом прилегает при установленной роликовой опоре 31 к внутренней стенке 16 опорной балки 11, 12. Ответная полка 45 имеет отверстие для прохождения верхнего соединительного винта 15 между опорной балкой 11, 12 и верхней поперечной балкой 13.-2 010224 Упругая подвижность выступа 37 аналогичным образом достигается для роликового корпуса 21. Выступ 37 прикрепляется к одному - указывающему наверх - упругому язычку 39. Он образован посредством роликовой опоры 31, а именно посредством полки 36. Окружающий язычок 39 паз 40 создает упруго подвижный или поворотный язычок 39. Выемки 26, 38 расположены на высоте верхнего и нижнего соединительных винтов 15 для введения их снаружи. Обозначения на чертежах: 10 - рама; 11 - опорная балка; 12 - опорная балка; 13 - поперечная балка; 14 - поперечная балка; 15 - соединительный винт; 16 - внутренняя стенка; 17 - ходовой ролик; 18 - ходовой ролик; 19 - опорный ролик; 20 - опорный ролик; 21 - роликовый корпус; 22 - несущий болт; 23 - крепление; 24 - пружина; 25 - выступ; 26 - выемка; 27 - внешняя стенка; 28 - стенка корпуса; 29 - язычок; 30 - паз; 31 - опора роликов; 32 - опорная полка; 33 - установочная цапфа; 34 - прорезь; 35 - буртик; 36 - полка; 37 - выступ; 38 - выемка; 3 9 - язычок; 40 - паз; 41 - опорная шайба; 42 - полка корпуса; 4 3 - направляющая деталь; 44 - направляющая деталь; 45 - ответная полка. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Стеновой или дверной элемент, в частности задвижная дверь, с рамой (10) из соединенных друг с другом (полых) профилей, а именно вертикальных опорных балок (11, 12), а также нижней и верхней поперечных балок (13, 14), причем к раме (10) прикреплены нижние, опирающиеся на нижнюю шину ходовые ролики (17, 18) и/или верхние опорные ролики (19, 20), причем:a) опорные балки (11, 12) рамы (10) проходят насквозь до нижней и/или верхней границы рамы(11, 12) рамы (10). 2. Стеновой или дверной элемент по п.1, отличающийся тем, что ходовые ролики (17, 18) и/или опорные ролики (19, 20) посредством соединения защелкиванием или стопорного соединения связаны с рамой (10), в частности с открытой внизу и/или вверху опорной балкой (11, 12). 3. Стеновой или дверной элемент по п.1 или 2, отличающийся тем, что по меньшей мере на одной направленной в сторону стенке (28) роликового корпуса (21) или на одной полке (36) опоры (31) роликов расположен по меньшей мере один упруго подвижный в поперечном направлении выступ (25, 37), который входит в углубление или выемку (26, 38) рамы (10), в частности в выемку (26, 38) в вертикальной внешней стенке (27) опорной балки (11, 12).-3 010224 4. Стеновой или дверной элемент по п.3, отличающийся тем, что выступ (25, 37) закреплен на упруго деформируемом несущем элементе роликового корпуса (21) или опоры (31) роликов, в частности на выполненном посредством паза (30, 40) язычке (29, 39) в стенке (28) корпуса или в полке (36) соответственно. 5. Стеновой или дверной элемент по п.1, отличающийся тем, что роликовый корпус (21) и/или опора (31) роликов в отношении формы и размеров согласованы с внутренней полостью, выполненной как полый профиль опорной балки (11, 12), таким образом, что роликовые корпуса (21) и/или опоры (31) роликов соответствующим образом вставляются в опорную балку (11, 12). 6. Стеновой или дверной элемент по п.1, отличающийся тем, что роликовый корпус (21) имеет, по существу, U-образное поперечное сечение, причем к направленной наружу стенке (28) корпуса примыкает полка (42) корпуса, которая имеет такие размеры, что стенка (28) корпуса прилегает к внешней стенке(27) и полка (42) корпуса - изнутри к внутренней стенке (16). 7. Стеновой или дверной элемент по п.6, отличающийся тем, что ходовой ролик (17, 18) расположен на вертикальном несущем болте (22), который введен в роликовый корпус (21) и закреплен посредством резьбы, причем несущий болт (22) через имеющую внутреннюю резьбу опорную шайбу (41) упруго опирается на пружину (24), в частности винтовую пружину, внутри роликового корпуса (21). 8. Стеновой или дверной элемент по п.1, отличающийся тем, что роликовая опора (31) сбоку выполнена, по существу, U-образной с прилегающей к внешней стенке (27) опорной балки (11, 12) полкой(36) и противоположной встречной полкой (45), которая прилегает к внутренней стенке (16) опорной балки (11, 12).
