Элемент позиционирования для точного взаимного центрирования готовых частей здания

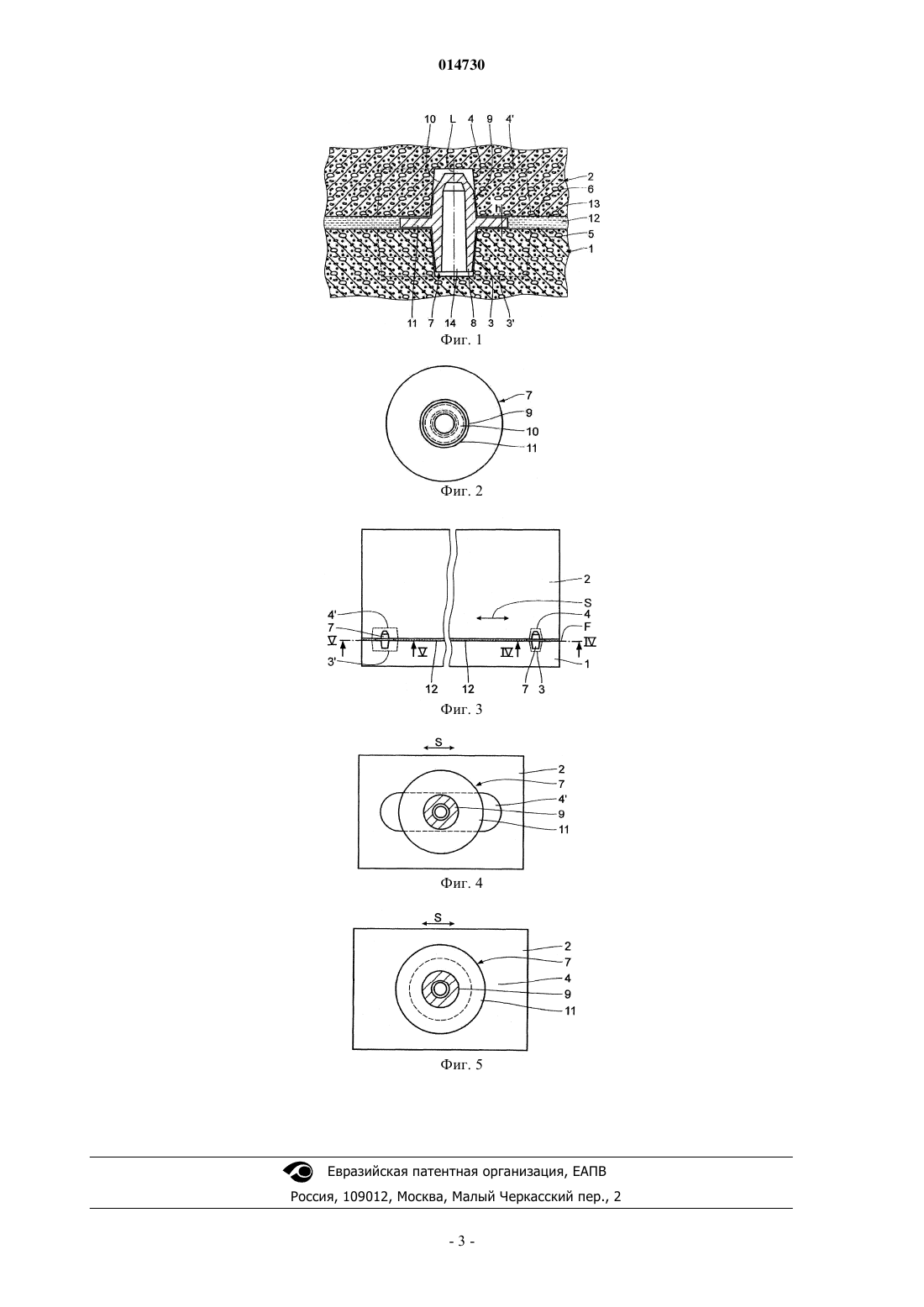

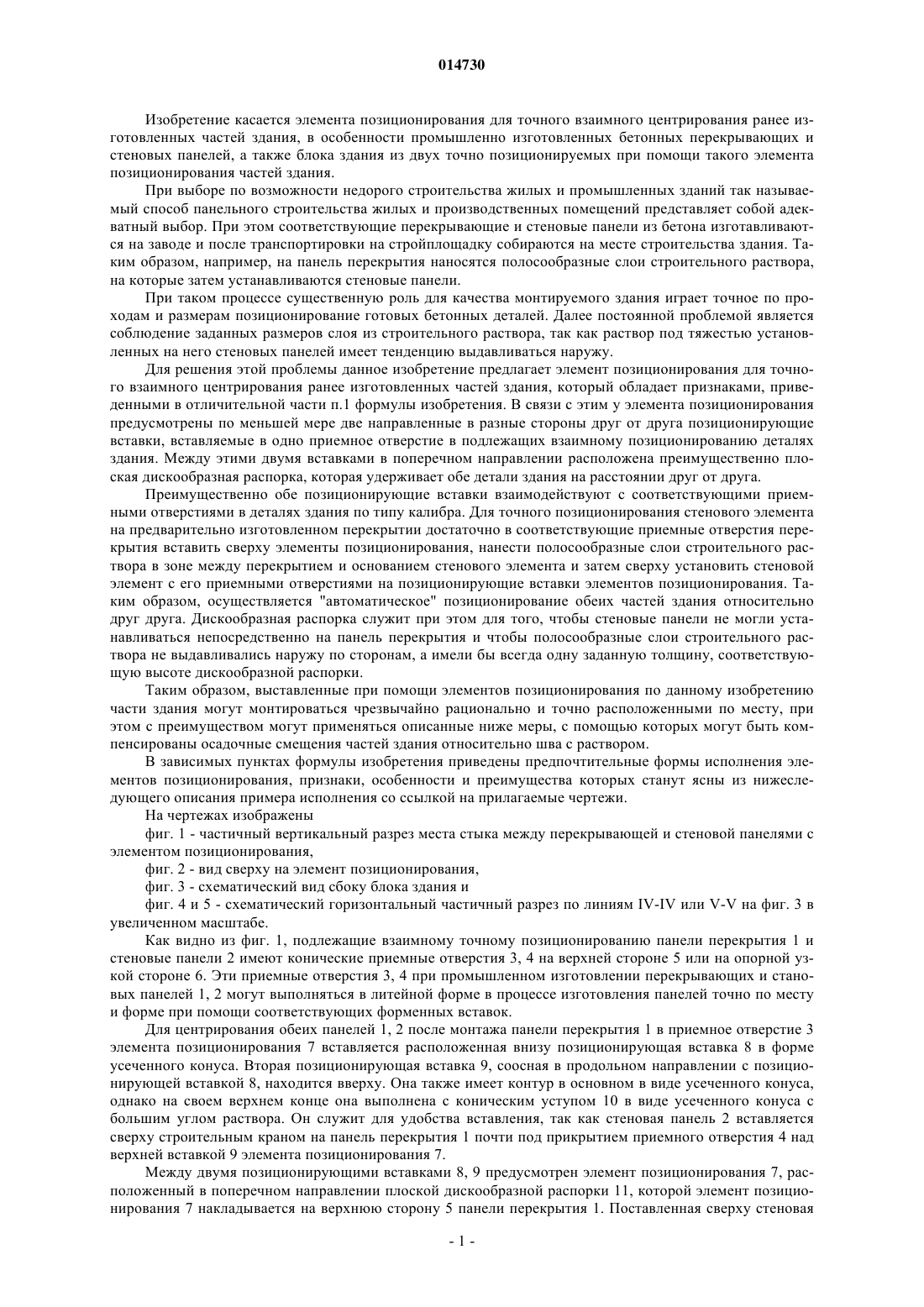

ЭЛЕМЕНТ ПОЗИЦИОНИРОВАНИЯ ДЛЯ ТОЧНОГО ВЗАИМНОГО ЦЕНТРИРОВАНИЯ ГОТОВЫХ ЧАСТЕЙ ЗДАНИЯ(71)(73) Заявитель и патентовладелец: ФАЙТ ДЕННЕРТ КГ БАУШТОФФБЕТРИБЕ (DE) Предложен элемент позиционирования для точного расположения и взаимного центрирования ранее изготовленных частей здания, в особенности промышленно изготовленных бетонных перекрывающих и стеновых панелей, включающий минимум две вставляемые возможно в одно приемное отверстие (3, 4) частей здания (1, 2), направленные в разные стороны друг от друга позиционирующие вставки (9, 10) и одну располагаемую в поперечном направлении между обеими позиционирующими вставками (9, 10) плоскую дискообразную распорку (11) в виде промежуточного слоя между обеими частями здания (1, 2). 014730 Изобретение касается элемента позиционирования для точного взаимного центрирования ранее изготовленных частей здания, в особенности промышленно изготовленных бетонных перекрывающих и стеновых панелей, а также блока здания из двух точно позиционируемых при помощи такого элемента позиционирования частей здания. При выборе по возможности недорого строительства жилых и промышленных зданий так называемый способ панельного строительства жилых и производственных помещений представляет собой адекватный выбор. При этом соответствующие перекрывающие и стеновые панели из бетона изготавливаются на заводе и после транспортировки на стройплощадку собираются на месте строительства здания. Таким образом, например, на панель перекрытия наносятся полосообразные слои строительного раствора,на которые затем устанавливаются стеновые панели. При таком процессе существенную роль для качества монтируемого здания играет точное по проходам и размерам позиционирование готовых бетонных деталей. Далее постоянной проблемой является соблюдение заданных размеров слоя из строительного раствора, так как раствор под тяжестью установленных на него стеновых панелей имеет тенденцию выдавливаться наружу. Для решения этой проблемы данное изобретение предлагает элемент позиционирования для точного взаимного центрирования ранее изготовленных частей здания, который обладает признаками, приведенными в отличительной части п.1 формулы изобретения. В связи с этим у элемента позиционирования предусмотрены по меньшей мере две направленные в разные стороны друг от друга позиционирующие вставки, вставляемые в одно приемное отверстие в подлежащих взаимному позиционированию деталях здания. Между этими двумя вставками в поперечном направлении расположена преимущественно плоская дискообразная распорка, которая удерживает обе детали здания на расстоянии друг от друга. Преимущественно обе позиционирующие вставки взаимодействуют с соответствующими приемными отверстиями в деталях здания по типу калибра. Для точного позиционирования стенового элемента на предварительно изготовленном перекрытии достаточно в соответствующие приемные отверстия перекрытия вставить сверху элементы позиционирования, нанести полосообразные слои строительного раствора в зоне между перекрытием и основанием стенового элемента и затем сверху установить стеновой элемент с его приемными отверстиями на позиционирующие вставки элементов позиционирования. Таким образом, осуществляется "автоматическое" позиционирование обеих частей здания относительно друг друга. Дискообразная распорка служит при этом для того, чтобы стеновые панели не могли устанавливаться непосредственно на панель перекрытия и чтобы полосообразные слои строительного раствора не выдавливались наружу по сторонам, а имели бы всегда одну заданную толщину, соответствующую высоте дискообразной распорки. Таким образом, выставленные при помощи элементов позиционирования по данному изобретению части здания могут монтироваться чрезвычайно рационально и точно расположенными по месту, при этом с преимуществом могут применяться описанные ниже меры, с помощью которых могут быть компенсированы осадочные смещения частей здания относительно шва с раствором. В зависимых пунктах формулы изобретения приведены предпочтительные формы исполнения элементов позиционирования, признаки, особенности и преимущества которых станут ясны из нижеследующего описания примера исполнения со ссылкой на прилагаемые чертежи. На чертежах изображены фиг. 1 - частичный вертикальный разрез места стыка между перекрывающей и стеновой панелями с элементом позиционирования,фиг. 2 - вид сверху на элемент позиционирования,фиг. 3 - схематический вид сбоку блока здания и фиг. 4 и 5 - схематический горизонтальный частичный разрез по линиям IV-IV или V-V на фиг. 3 в увеличенном масштабе. Как видно из фиг. 1, подлежащие взаимному точному позиционированию панели перекрытия 1 и стеновые панели 2 имеют конические приемные отверстия 3, 4 на верхней стороне 5 или на опорной узкой стороне 6. Эти приемные отверстия 3, 4 при промышленном изготовлении перекрывающих и становых панелей 1, 2 могут выполняться в литейной форме в процессе изготовления панелей точно по месту и форме при помощи соответствующих форменных вставок. Для центрирования обеих панелей 1, 2 после монтажа панели перекрытия 1 в приемное отверстие 3 элемента позиционирования 7 вставляется расположенная внизу позиционирующая вставка 8 в форме усеченного конуса. Вторая позиционирующая вставка 9, соосная в продольном направлении с позиционирующей вставкой 8, находится вверху. Она также имеет контур в основном в виде усеченного конуса,однако на своем верхнем конце она выполнена с коническим уступом 10 в виде усеченного конуса с большим углом раствора. Он служит для удобства вставления, так как стеновая панель 2 вставляется сверху строительным краном на панель перекрытия 1 почти под прикрытием приемного отверстия 4 над верхней вставкой 9 элемента позиционирования 7. Между двумя позиционирующими вставками 8, 9 предусмотрен элемент позиционирования 7, расположенный в поперечном направлении плоской дискообразной распорки 11, которой элемент позиционирования 7 накладывается на верхнюю сторону 5 панели перекрытия 1. Поставленная сверху стеновая-1 014730 панель 2 таким образом не может проседать своей узкой стороной 6 до верхней стороны 5 панели перекрытия, так что показанное на фиг. 1 ложе из строительного раствора 12 между панелями 1, 2 образует в итоге шов (стык) 13 заданной толщины, которая соответствует высоте h дискообразной распорки 11. В целом элемент позиционирования 7 в остальном выполнен из массивного, высокоплотного, относительно прочного на сжатие пластмассового материала монолитным куском, способом литья под давлением. Предел прочности при сжатии пластмассового материала при этом имеет такие параметры, что в течение нескольких недель после монтажа блока здания из перекрывающей 1 и стеновой 2 панелей возможная усадка строительного раствора в ложе могла бы компенсироваться. К тому же пластмассовый материал является достаточно податливым (упругим), так что он под действием собственного веса установленной сверху стеновой панели 2 в зоне дискообразной распорки 11 сжимается таким образом, что стеновая панель 2 остается прилегающей к ложу из строительного раствора полностью всей поверхностью. В результате этого минимизируется образование трещин в блоке здания. Для экономии материала в элементе позиционирования 7 предусмотрено открытое с одной стороны мешковидное углубление 14, которое проходит от нижней позиционирующей вставки 8 и через верхнюю вставку 9 почти до самого верхнего конца. Мешковидное углубление 14 для более упрощенной расформовки в процессе литья под давлением также имеет наружный конец в виде незначительного конуса. На фиг. 3 до 5 объясняются вышеупомянутые меры для компенсации усадочных смещений частей здания - панели перекрытия 1 и стеновой панели 2. Таким образом, обе части здания 1 и 2 благодаря двум элементам позиционирования 7, как это поясняется на фиг. 1 и 2, спозиционированы друг с другом. При этом правый на фиг. 3 элемент позиционирования 7 расположен в описанном кругообразном приемном отверстии в панели перекрытия 1 и стеновой панели 2. Позиционирование, представленное на фиг. 3 слева, при помощи элемента позиционирования 7 осуществляется через два приемных отверстия 3', 4', которые в виде продольной выемки расположены параллельно основному направлению усадки S панелей - панели перекрытия 1 и стеновой панели 2, как это отчетливо видно из фиг. 4. Кругообразные приемные отверстия 3, 4 обеспечивают точное расположение и взаимное центрирование обеих частей здания 1, 2 в плоскости шва F, в то время как в результате продольной конфигурации двух других приемных отверстий 3', 4' обе детали здания 1, 2 показанного блока здания имеют взаимный "люфт", поскольку они эластично спозиционированы в направлении усадки S. Это также предотвращает образование трещин в блоке здания. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Элемент позиционирования для точного расположения и взаимного центрирования ранее изготовленных частей здания, в особенности промышленно изготовленных бетонных перекрывающих и стеновых панелей, отличающийся по меньшей мере двумя вставляемыми возможно в одно приемное отверстие (3, 4) частей здания (1,2), направленными в разные стороны друг от друга, позиционирующими вставками (8, 9) и располагаемой в поперечном направлении между обеими позиционирующими вставками (8, 9) дискообразной распоркой (11) в виде промежуточного слоя между обеими частями здания (1, 2). 2. Элемент позиционирования по п.1, отличающийся тем, что обе позиционирующие вставки (8, 9) имеют конфигурацию усеченного конуса. 3. Элемент позиционирования по п.1 или 2, отличающийся тем, что он выполнен монолитным, массивным, состоящим из относительно прочного на сжатие пластмассового материала. 4. Элемент позиционирования по любому из пп.1-3, отличающийся тем, что высота (h) дискообразной распорки (11) соответствует заданной толщине шва из строительного раствора (13) между двумя взаимно позиционируемыми частями здания (1, 2). 5. Элемент позиционирования по п.3 или 4, отличающийся тем, что предел прочности на сжатие пластмассового материала элемента позиционирования (7) выбран таким образом, что дискообразная распорка (11) при уменьшающейся толщине шва из строительного раствора под собственным весом устанавливаемой части (2) здания соответственно сжимается до высоты (h). 6. Элемент позиционирования по любому из пп.1-5, отличающийся тем, что его позиционирующие вставки (8, 9) между собой соосны в продольном направлении (L). 7. Элемент позиционирования по п.6, отличающийся тем, что через обе позиционирующие вставки(8, 9) проходит открытое с одной стороны мешковидное углубление (14). 8. Блок здания из двух частей здания (1, 2), взаимно точно позиционируемых при помощи элемента позиционирования (7), контактирующего по меньшей мере одной позиционирующей вставкой (8, 9) с одним приемным отверстием (3, 4, 3', 4') частей здания (1, 2), отличающийся тем, что в одной части здания (1, 2) первое приемное отверстие (3, 4) для заданного центрирования частей здания (1, 2) в плоскости шва (F) выполнено круглым, а второе приемное отверстие (3', 4') для эластичного позиционирования частей здания (1, 2) в направлении усадки (S) выполнено продольным.
