Термос для пластиковой бутылки

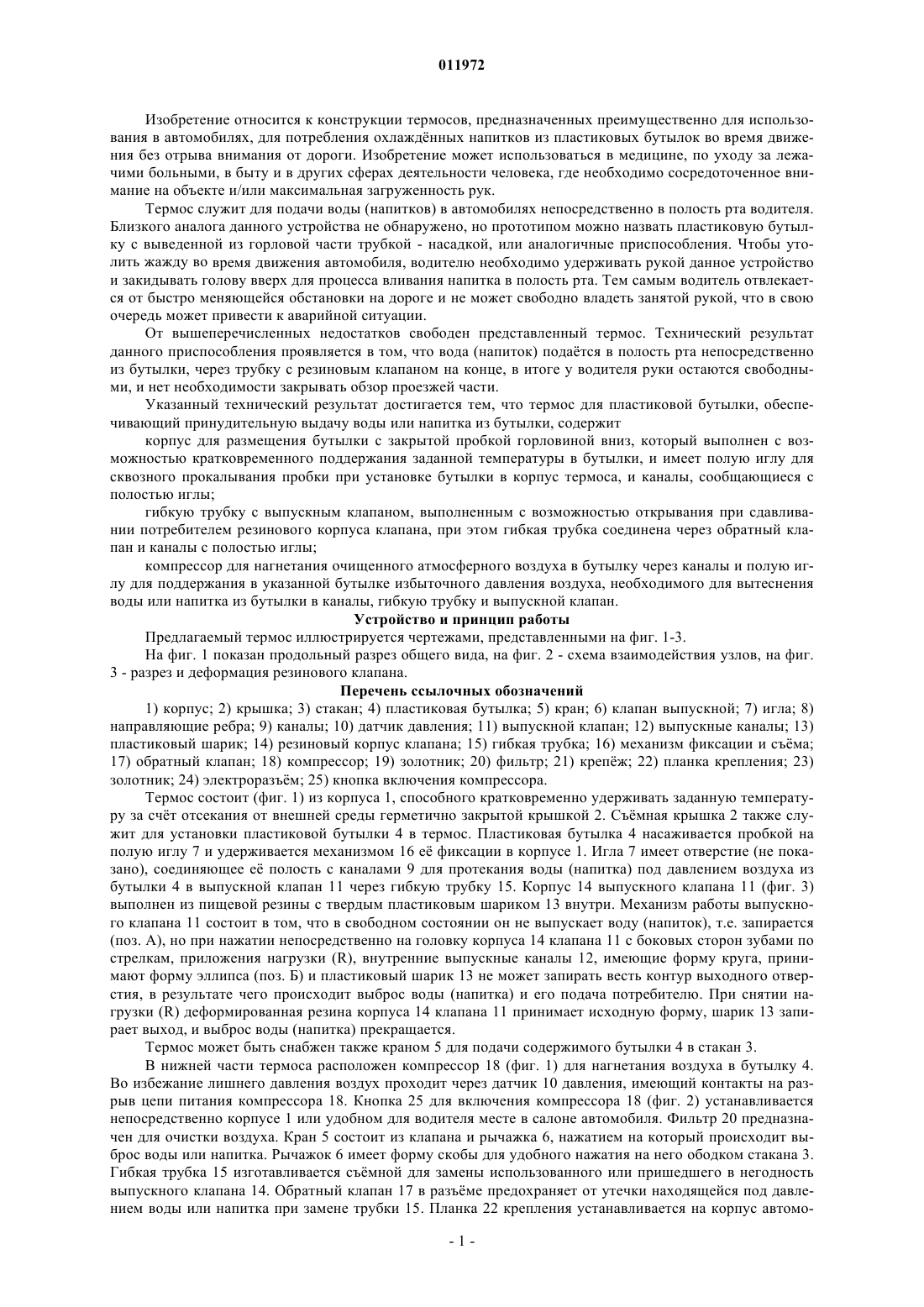

011972 Изобретение относится к конструкции термосов, предназначенных преимущественно для использования в автомобилях, для потребления охлажднных напитков из пластиковых бутылок во время движения без отрыва внимания от дороги. Изобретение может использоваться в медицине, по уходу за лежачими больными, в быту и в других сферах деятельности человека, где необходимо сосредоточенное внимание на объекте и/или максимальная загруженность рук. Термос служит для подачи воды (напитков) в автомобилях непосредственно в полость рта водителя. Близкого аналога данного устройства не обнаружено, но прототипом можно назвать пластиковую бутылку с выведенной из горловой части трубкой - насадкой, или аналогичные приспособления. Чтобы утолить жажду во время движения автомобиля, водителю необходимо удерживать рукой данное устройство и закидывать голову вверх для процесса вливания напитка в полость рта. Тем самым водитель отвлекается от быстро меняющейся обстановки на дороге и не может свободно владеть занятой рукой, что в свою очередь может привести к аварийной ситуации. От вышеперечисленных недостатков свободен представленный термос. Технический результат данного приспособления проявляется в том, что вода (напиток) податся в полость рта непосредственно из бутылки, через трубку с резиновым клапаном на конце, в итоге у водителя руки остаются свободными, и нет необходимости закрывать обзор проезжей части. Указанный технический результат достигается тем, что термос для пластиковой бутылки, обеспечивающий принудительную выдачу воды или напитка из бутылки, содержит корпус для размещения бутылки с закрытой пробкой горловиной вниз, который выполнен с возможностью кратковременного поддержания заданной температуры в бутылки, и имеет полую иглу для сквозного прокалывания пробки при установке бутылки в корпус термоса, и каналы, сообщающиеся с полостью иглы; гибкую трубку с выпускным клапаном, выполненным с возможностью открывания при сдавливании потребителем резинового корпуса клапана, при этом гибкая трубка соединена через обратный клапан и каналы с полостью иглы; компрессор для нагнетания очищенного атмосферного воздуха в бутылку через каналы и полую иглу для поддержания в указанной бутылке избыточного давления воздуха, необходимого для вытеснения воды или напитка из бутылки в каналы, гибкую трубку и выпускной клапан. Устройство и принцип работы Предлагаемый термос иллюстрируется чертежами, представленными на фиг. 1-3. На фиг. 1 показан продольный разрез общего вида, на фиг. 2 - схема взаимодействия узлов, на фиг. 3 - разрез и деформация резинового клапана. Перечень ссылочных обозначений 1) корпус; 2) крышка; 3) стакан; 4) пластиковая бутылка; 5) кран; 6) клапан выпускной; 7) игла; 8) направляющие ребра; 9) каналы; 10) датчик давления; 11) выпускной клапан; 12) выпускные каналы; 13) пластиковый шарик; 14) резиновый корпус клапана; 15) гибкая трубка; 16) механизм фиксации и съма; 17) обратный клапан; 18) компрессор; 19) золотник; 20) фильтр; 21) крепж; 22) планка крепления; 23) золотник; 24) электроразъм; 25) кнопка включения компрессора. Термос состоит (фиг. 1) из корпуса 1, способного кратковременно удерживать заданную температуру за счт отсекания от внешней среды герметично закрытой крышкой 2. Съмная крышка 2 также служит для установки пластиковой бутылки 4 в термос. Пластиковая бутылка 4 насаживается пробкой на полую иглу 7 и удерживается механизмом 16 е фиксации в корпусе 1. Игла 7 имеет отверстие (не показано), соединяющее е полость с каналами 9 для протекания воды (напитка) под давлением воздуха из бутылки 4 в выпускной клапан 11 через гибкую трубку 15. Корпус 14 выпускного клапана 11 (фиг. 3) выполнен из пищевой резины с твердым пластиковым шариком 13 внутри. Механизм работы выпускного клапана 11 состоит в том, что в свободном состоянии он не выпускает воду (напиток), т.е. запирается(поз. А), но при нажатии непосредственно на головку корпуса 14 клапана 11 с боковых сторон зубами по стрелкам, приложения нагрузки (R), внутренние выпускные каналы 12, имеющие форму круга, принимают форму эллипса (поз. Б) и пластиковый шарик 13 не может запирать весть контур выходного отверстия, в результате чего происходит выброс воды (напитка) и его подача потребителю. При снятии нагрузки (R) деформированная резина корпуса 14 клапана 11 принимает исходную форму, шарик 13 запирает выход, и выброс воды (напитка) прекращается. Термос может быть снабжен также краном 5 для подачи содержимого бутылки 4 в стакан 3. В нижней части термоса расположен компрессор 18 (фиг. 1) для нагнетания воздуха в бутылку 4. Во избежание лишнего давления воздух проходит через датчик 10 давления, имеющий контакты на разрыв цепи питания компрессора 18. Кнопка 25 для включения компрессора 18 (фиг. 2) устанавливается непосредственно корпусе 1 или удобном для водителя месте в салоне автомобиля. Фильтр 20 предназначен для очистки воздуха. Кран 5 состоит из клапана и рычажка 6, нажатием на который происходит выброс воды или напитка. Рычажок 6 имеет форму скобы для удобного нажатия на него ободком стакана 3. Гибкая трубка 15 изготавливается съмной для замены использованного или пришедшего в негодность выпускного клапана 14. Обратный клапан 17 в разъме предохраняет от утечки находящейся под давлением воды или напитка при замене трубки 15. Планка 22 крепления устанавливается на корпус автомо-1 011972 биля (не показан) между спинками передних кресел или в любом другом удобном месте. На планку 22 крепится корпус 1 термоса через быстро съмные фиксаторы 21.Электроразъм 24 служит для отсоединения от питания при съме корпуса 1 термоса. В итоге процесс работы термоса происходит следующим образом. В корпус 1 (фиг. 1), при снятой крышке 2, вставляется пластиковая бутылка 4 с водой (напитком) пробкой вниз. Давлением руки пользователя пробка протыкается полой иглой 7, бутылка насаживается на иглу 7 так, чтобы отверстие в игле находилось внутри бутылки 4. Жидкость, находящаяся в бутылке под давлением воздуха, будет перемещаться по каналам 9 и трубке 15 к выпускному клапану 11 и крану 5. При воздействии на корпус 14 клапана 11, как было описано выше, вода или напиток поступает из бутылки 4 непосредственно в полость рта человека. При снятии нагрузки на резиновый корпус 14 клапан 11 принимает исходную форму, и клапан 11 закрывается. Когда давление воздуха в бутылке 4 ослабевает, контакт датчика 10 замыкается(фиг. 2), компрессор включается и подат очищенный воздух под давлением в бутылку 4. После выхода всей жидкости (воды или напитка) бутылка 4 снимается с иглы 7 и удаляется из корпуса 1 термоса. ФОРМУЛА ИЗОБРЕТЕНИЯ Термос для пластиковой бутылки с принудительной выдачей из нее воды или напитка, предназначенный преимущественно для использования в автомобиле, содержащий корпус (1) для размещения бутылки (4) с закрытой пробкой горловиной вниз, который выполнен с возможностью кратковременного поддержания заданной температуры в бутылке и имеет полую иглу (7) для сквозного прокалывания пробки при установке бутылки (4) в корпус (1) термоса и каналы (9), сообщающиеся с полостью иглы (7),гибкую трубку (15) с выпускным клапаном (11), выполненным с возможностью открывания при сдавливании потребителем резинового корпуса (14) клапана (11), при этом гибкая трубка (15) соединена через обратный клапан (17) и каналы (9) с полостью иглы (7),компрессор (18) для нагнетания очищенного атмосферного воздуха в бутылку через каналы (9) и полую иглу (7) и поддержания в указанной бутылке (4) избыточного давления воздуха, необходимого для вытеснения воды или напитка из бутылки (4) в каналы (9), гибкую трубку (15) и выпускной клапан
