Устройство имитации пламени для электрического камина

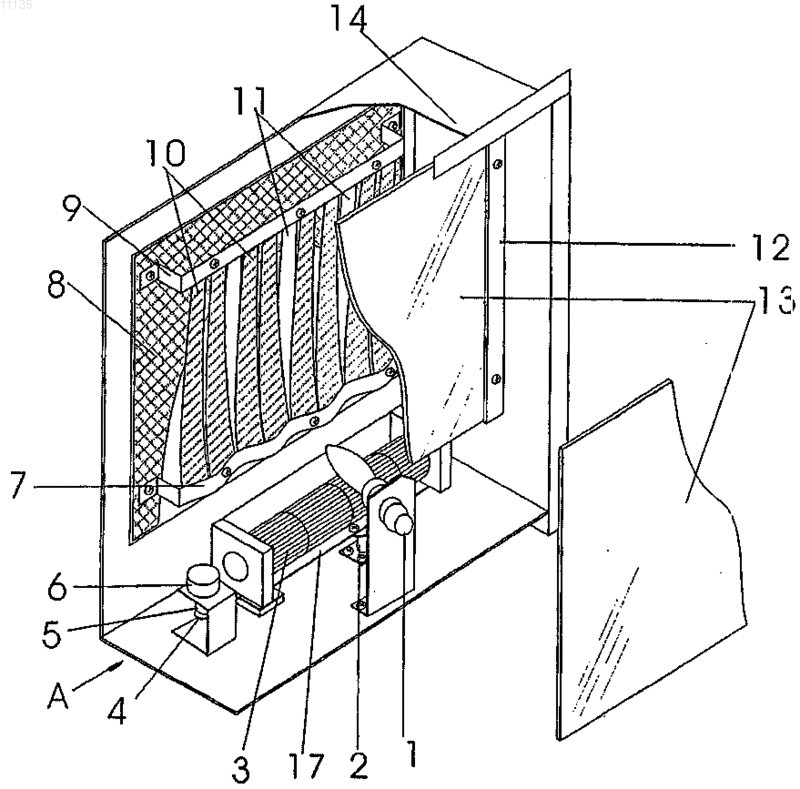

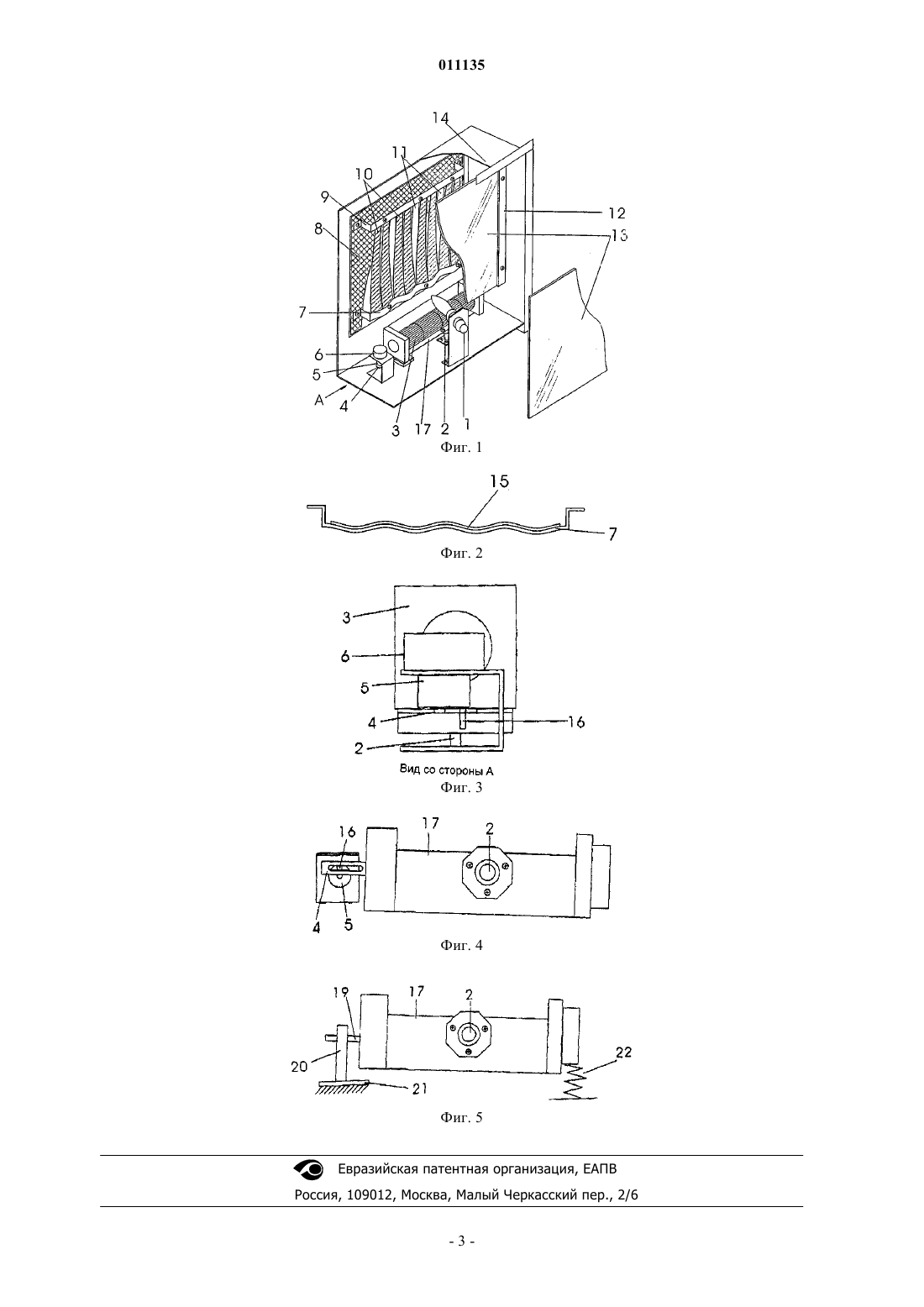

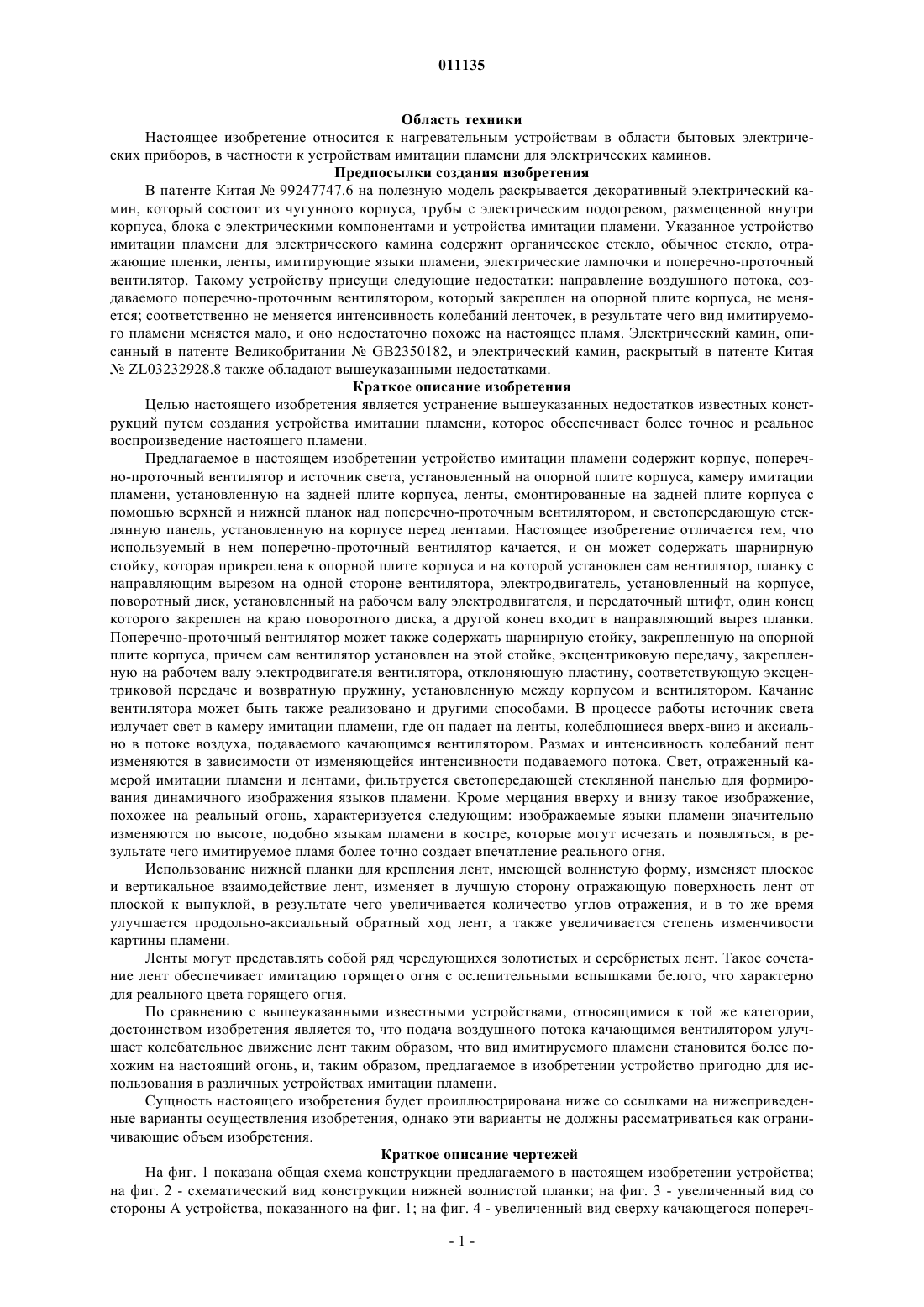

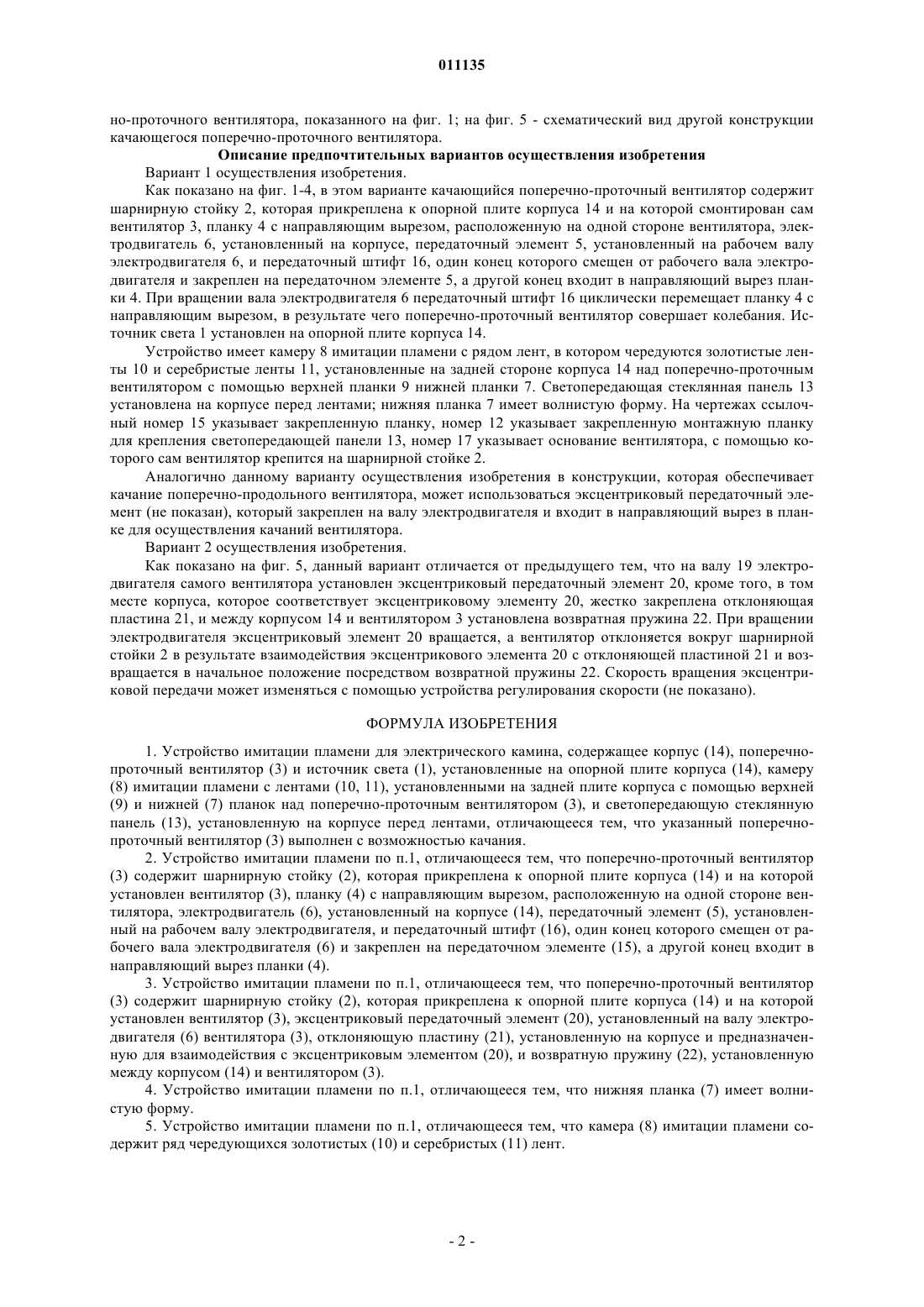

011135 Область техники Настоящее изобретение относится к нагревательным устройствам в области бытовых электрических приборов, в частности к устройствам имитации пламени для электрических каминов. Предпосылки создания изобретения В патенте Китая 99247747.6 на полезную модель раскрывается декоративный электрический камин, который состоит из чугунного корпуса, трубы с электрическим подогревом, размещенной внутри корпуса, блока с электрическими компонентами и устройства имитации пламени. Указанное устройство имитации пламени для электрического камина содержит органическое стекло, обычное стекло, отражающие пленки, ленты, имитирующие языки пламени, электрические лампочки и поперечно-проточный вентилятор. Такому устройству присущи следующие недостатки: направление воздушного потока, создаваемого поперечно-проточным вентилятором, который закреплен на опорной плите корпуса, не меняется; соответственно не меняется интенсивность колебаний ленточек, в результате чего вид имитируемого пламени меняется мало, и оно недостаточно похоже на настоящее пламя. Электрический камин, описанный в патенте ВеликобританииGB2350182, и электрический камин, раскрытый в патенте КитаяZL03232928.8 также обладают вышеуказанными недостатками. Краткое описание изобретения Целью настоящего изобретения является устранение вышеуказанных недостатков известных конструкций путем создания устройства имитации пламени, которое обеспечивает более точное и реальное воспроизведение настоящего пламени. Предлагаемое в настоящем изобретении устройство имитации пламени содержит корпус, поперечно-проточный вентилятор и источник света, установленный на опорной плите корпуса, камеру имитации пламени, установленную на задней плите корпуса, ленты, смонтированные на задней плите корпуса с помощью верхней и нижней планок над поперечно-проточным вентилятором, и светопередающую стеклянную панель, установленную на корпусе перед лентами. Настоящее изобретение отличается тем, что используемый в нем поперечно-проточный вентилятор качается, и он может содержать шарнирную стойку, которая прикреплена к опорной плите корпуса и на которой установлен сам вентилятор, планку с направляющим вырезом на одной стороне вентилятора, электродвигатель, установленный на корпусе,поворотный диск, установленный на рабочем валу электродвигателя, и передаточный штифт, один конец которого закреплен на краю поворотного диска, а другой конец входит в направляющий вырез планки. Поперечно-проточный вентилятор может также содержать шарнирную стойку, закрепленную на опорной плите корпуса, причем сам вентилятор установлен на этой стойке, эксцентриковую передачу, закрепленную на рабочем валу электродвигателя вентилятора, отклоняющую пластину, соответствующую эксцентриковой передаче и возвратную пружину, установленную между корпусом и вентилятором. Качание вентилятора может быть также реализовано и другими способами. В процессе работы источник света излучает свет в камеру имитации пламени, где он падает на ленты, колеблющиеся вверх-вниз и аксиально в потоке воздуха, подаваемого качающимся вентилятором. Размах и интенсивность колебаний лент изменяются в зависимости от изменяющейся интенсивности подаваемого потока. Свет, отраженный камерой имитации пламени и лентами, фильтруется светопередающей стеклянной панелью для формирования динамичного изображения языков пламени. Кроме мерцания вверху и внизу такое изображение,похожее на реальный огонь, характеризуется следующим: изображаемые языки пламени значительно изменяются по высоте, подобно языкам пламени в костре, которые могут исчезать и появляться, в результате чего имитируемое пламя более точно создает впечатление реального огня. Использование нижней планки для крепления лент, имеющей волнистую форму, изменяет плоское и вертикальное взаимодействие лент, изменяет в лучшую сторону отражающую поверхность лент от плоской к выпуклой, в результате чего увеличивается количество углов отражения, и в то же время улучшается продольно-аксиальный обратный ход лент, а также увеличивается степень изменчивости картины пламени. Ленты могут представлять собой ряд чередующихся золотистых и серебристых лент. Такое сочетание лент обеспечивает имитацию горящего огня с ослепительными вспышками белого, что характерно для реального цвета горящего огня. По сравнению с вышеуказанными известными устройствами, относящимися к той же категории,достоинством изобретения является то, что подача воздушного потока качающимся вентилятором улучшает колебательное движение лент таким образом, что вид имитируемого пламени становится более похожим на настоящий огонь, и, таким образом, предлагаемое в изобретении устройство пригодно для использования в различных устройствах имитации пламени. Сущность настоящего изобретения будет проиллюстрирована ниже со ссылками на нижеприведенные варианты осуществления изобретения, однако эти варианты не должны рассматриваться как ограничивающие объем изобретения. Краткое описание чертежей На фиг. 1 показана общая схема конструкции предлагаемого в настоящем изобретении устройства; на фиг. 2 - схематический вид конструкции нижней волнистой планки; на фиг. 3 - увеличенный вид со стороны А устройства, показанного на фиг. 1; на фиг. 4 - увеличенный вид сверху качающегося попереч-1 011135 но-проточного вентилятора, показанного на фиг. 1; на фиг. 5 - схематический вид другой конструкции качающегося поперечно-проточного вентилятора. Описание предпочтительных вариантов осуществления изобретения Вариант 1 осуществления изобретения. Как показано на фиг. 1-4, в этом варианте качающийся поперечно-проточный вентилятор содержит шарнирную стойку 2, которая прикреплена к опорной плите корпуса 14 и на которой смонтирован сам вентилятор 3, планку 4 с направляющим вырезом, расположенную на одной стороне вентилятора, электродвигатель 6, установленный на корпусе, передаточный элемент 5, установленный на рабочем валу электродвигателя 6, и передаточный штифт 16, один конец которого смещен от рабочего вала электродвигателя и закреплен на передаточном элементе 5, а другой конец входит в направляющий вырез планки 4. При вращении вала электродвигателя 6 передаточный штифт 16 циклически перемещает планку 4 с направляющим вырезом, в результате чего поперечно-проточный вентилятор совершает колебания. Источник света 1 установлен на опорной плите корпуса 14. Устройство имеет камеру 8 имитации пламени с рядом лент, в котором чередуются золотистые ленты 10 и серебристые ленты 11, установленные на задней стороне корпуса 14 над поперечно-проточным вентилятором с помощью верхней планки 9 нижней планки 7. Светопередающая стеклянная панель 13 установлена на корпусе перед лентами; нижняя планка 7 имеет волнистую форму. На чертежах ссылочный номер 15 указывает закрепленную планку, номер 12 указывает закрепленную монтажную планку для крепления светопередающей панели 13, номер 17 указывает основание вентилятора, с помощью которого сам вентилятор крепится на шарнирной стойке 2. Аналогично данному варианту осуществления изобретения в конструкции, которая обеспечивает качание поперечно-продольного вентилятора, может использоваться эксцентриковый передаточный элемент (не показан), который закреплен на валу электродвигателя и входит в направляющий вырез в планке для осуществления качаний вентилятора. Вариант 2 осуществления изобретения. Как показано на фиг. 5, данный вариант отличается от предыдущего тем, что на валу 19 электродвигателя самого вентилятора установлен эксцентриковый передаточный элемент 20, кроме того, в том месте корпуса, которое соответствует эксцентриковому элементу 20, жестко закреплена отклоняющая пластина 21, и между корпусом 14 и вентилятором 3 установлена возвратная пружина 22. При вращении электродвигателя эксцентриковый элемент 20 вращается, а вентилятор отклоняется вокруг шарнирной стойки 2 в результате взаимодействия эксцентрикового элемента 20 с отклоняющей пластиной 21 и возвращается в начальное положение посредством возвратной пружины 22. Скорость вращения эксцентриковой передачи может изменяться с помощью устройства регулирования скорости (не показано). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство имитации пламени для электрического камина, содержащее корпус (14), поперечнопроточный вентилятор (3) и источник света (1), установленные на опорной плите корпуса (14), камеру(8) имитации пламени с лентами (10, 11), установленными на задней плите корпуса с помощью верхней(9) и нижней (7) планок над поперечно-проточным вентилятором (3), и светопередающую стеклянную панель (13), установленную на корпусе перед лентами, отличающееся тем, что указанный поперечнопроточный вентилятор (3) выполнен с возможностью качания. 2. Устройство имитации пламени по п.1, отличающееся тем, что поперечно-проточный вентилятор(3) содержит шарнирную стойку (2), которая прикреплена к опорной плите корпуса (14) и на которой установлен вентилятор (3), планку (4) с направляющим вырезом, расположенную на одной стороне вентилятора, электродвигатель (6), установленный на корпусе (14), передаточный элемент (5), установленный на рабочем валу электродвигателя, и передаточный штифт (16), один конец которого смещен от рабочего вала электродвигателя (6) и закреплен на передаточном элементе (15), а другой конец входит в направляющий вырез планки (4). 3. Устройство имитации пламени по п.1, отличающееся тем, что поперечно-проточный вентилятор(3) содержит шарнирную стойку (2), которая прикреплена к опорной плите корпуса (14) и на которой установлен вентилятор (3), эксцентриковый передаточный элемент (20), установленный на валу электродвигателя (6) вентилятора (3), отклоняющую пластину (21), установленную на корпусе и предназначенную для взаимодействия с эксцентриковым элементом (20), и возвратную пружину (22), установленную между корпусом (14) и вентилятором (3). 4. Устройство имитации пламени по п.1, отличающееся тем, что нижняя планка (7) имеет волнистую форму. 5. Устройство имитации пламени по п.1, отличающееся тем, что камера (8) имитации пламени содержит ряд чередующихся золотистых (10) и серебристых (11) лент.
