Электрошоковое устройство

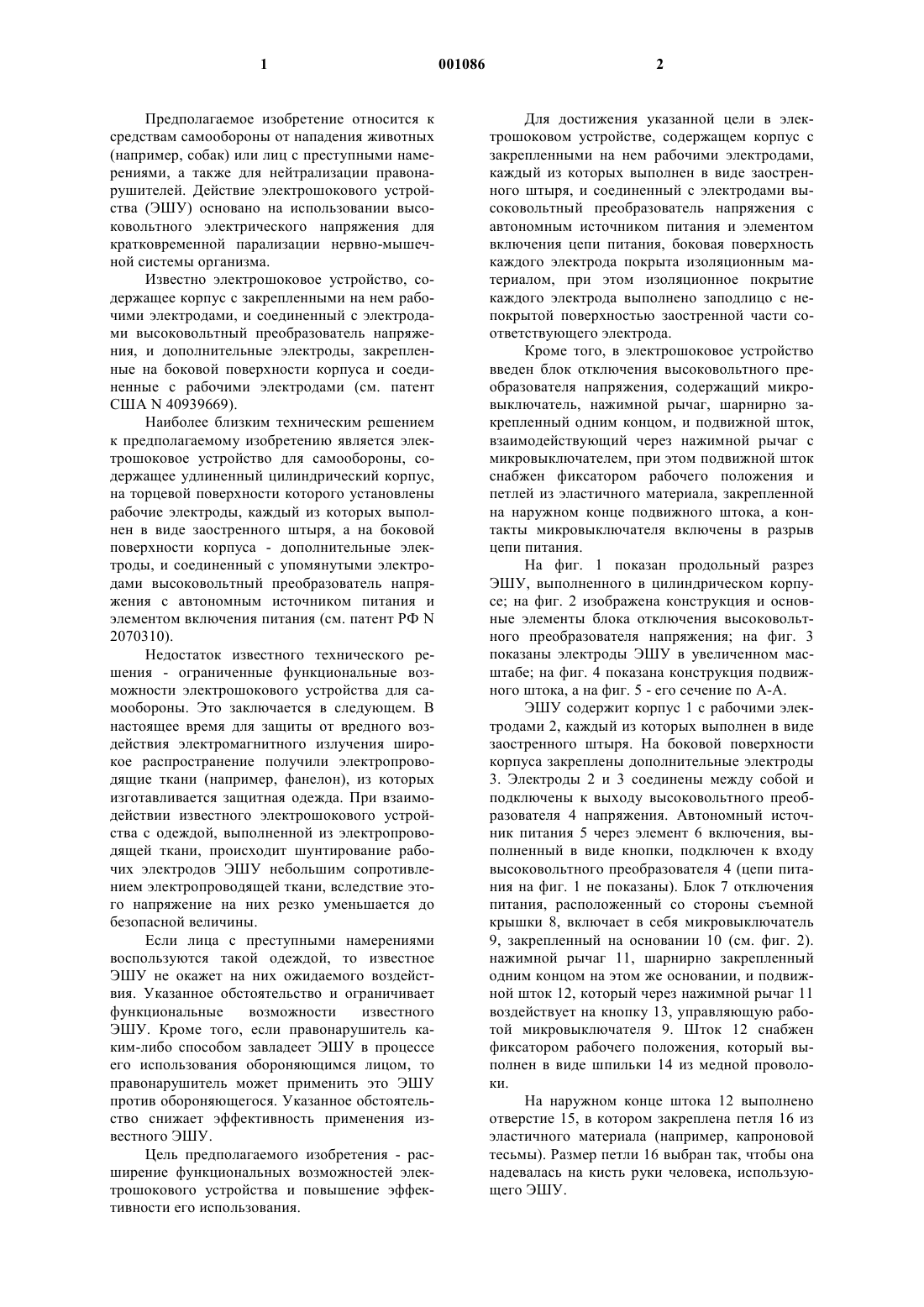

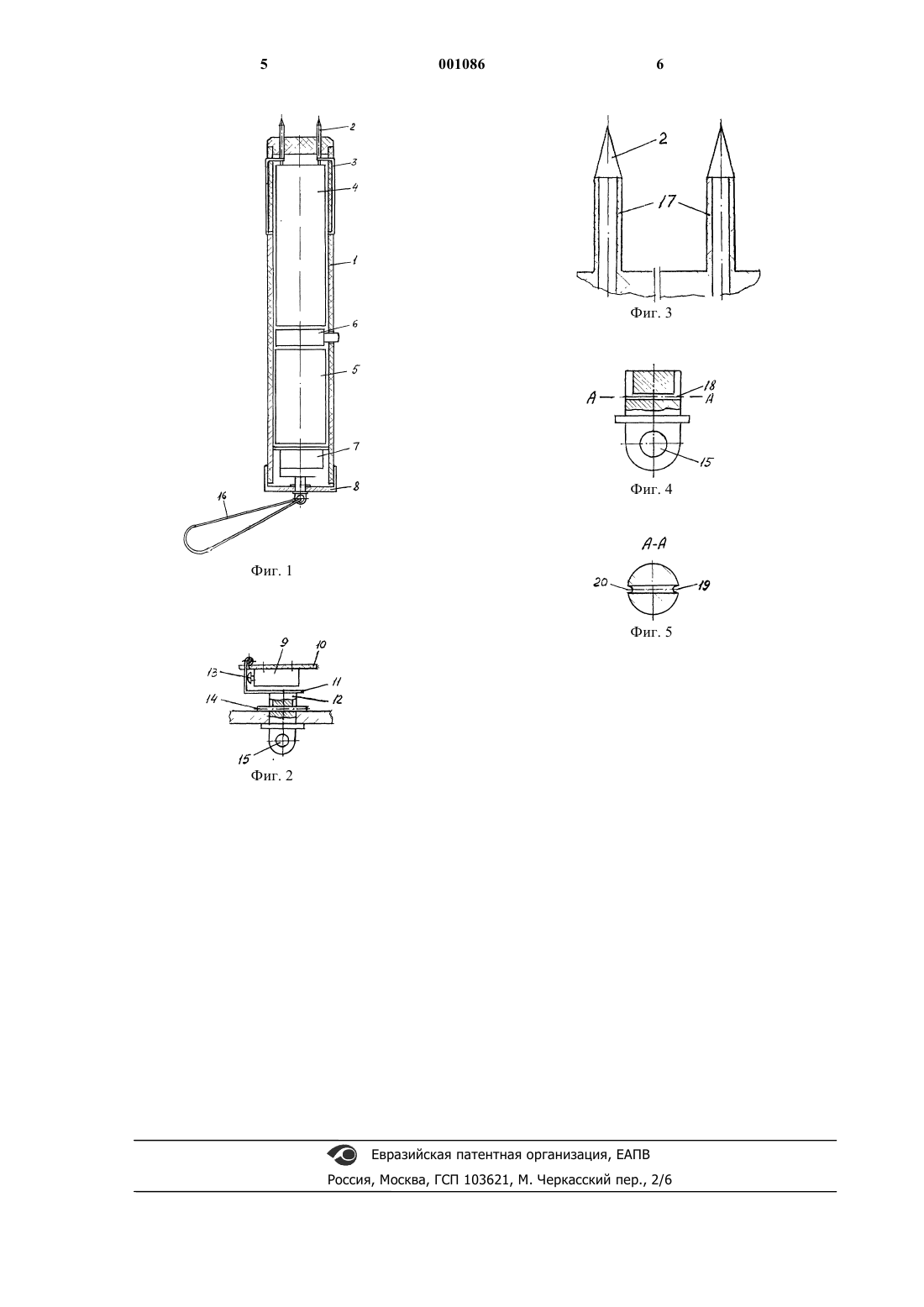

1 Предполагаемое изобретение относится к средствам самообороны от нападения животных(например, собак) или лиц с преступными намерениями, а также для нейтрализации правонарушителей. Действие электрошокового устройства (ЭШУ) основано на использовании высоковольтного электрического напряжения для кратковременной парализации нервно-мышечной системы организма. Известно электрошоковое устройство, содержащее корпус с закрепленными на нем рабочими электродами, и соединенный с электродами высоковольтный преобразователь напряжения, и дополнительные электроды, закрепленные на боковой поверхности корпуса и соединенные с рабочими электродами (см. патент США N 40939669). Наиболее близким техническим решением к предполагаемому изобретению является электрошоковое устройство для самообороны, содержащее удлиненный цилиндрический корпус,на торцевой поверхности которого установлены рабочие электроды, каждый из которых выполнен в виде заостренного штыря, а на боковой поверхности корпуса - дополнительные электроды, и соединенный с упомянутыми электродами высоковольтный преобразователь напряжения с автономным источником питания и элементом включения питания (см. патент РФ N 2070310). Недостаток известного технического решения - ограниченные функциональные возможности электрошокового устройства для самообороны. Это заключается в следующем. В настоящее время для защиты от вредного воздействия электромагнитного излучения широкое распространение получили электропроводящие ткани (например, фанелон), из которых изготавливается защитная одежда. При взаимодействии известного электрошокового устройства с одеждой, выполненной из электропроводящей ткани, происходит шунтирование рабочих электродов ЭШУ небольшим сопротивлением электропроводящей ткани, вследствие этого напряжение на них резко уменьшается до безопасной величины. Если лица с преступными намерениями воспользуются такой одеждой, то известное ЭШУ не окажет на них ожидаемого воздействия. Указанное обстоятельство и ограничивает функциональные возможности известного ЭШУ. Кроме того, если правонарушитель каким-либо способом завладеет ЭШУ в процессе его использования обороняющимся лицом, то правонарушитель может применить это ЭШУ против обороняющегося. Указанное обстоятельство снижает эффективность применения известного ЭШУ. Цель предполагаемого изобретения - расширение функциональных возможностей электрошокового устройства и повышение эффективности его использования. 2 Для достижения указанной цели в электрошоковом устройстве, содержащем корпус с закрепленными на нем рабочими электродами,каждый из которых выполнен в виде заостренного штыря, и соединенный с электродами высоковольтный преобразователь напряжения с автономным источником питания и элементом включения цепи питания, боковая поверхность каждого электрода покрыта изоляционным материалом, при этом изоляционное покрытие каждого электрода выполнено заподлицо с непокрытой поверхностью заостренной части соответствующего электрода. Кроме того, в электрошоковое устройство введен блок отключения высоковольтного преобразователя напряжения, содержащий микровыключатель, нажимной рычаг, шарнирно закрепленный одним концом, и подвижной шток,взаимодействующий через нажимной рычаг с микровыключателем, при этом подвижной шток снабжен фиксатором рабочего положения и петлей из эластичного материала, закрепленной на наружном конце подвижного штока, а контакты микровыключателя включены в разрыв цепи питания. На фиг. 1 показан продольный разрез ЭШУ, выполненного в цилиндрическом корпусе; на фиг. 2 изображена конструкция и основные элементы блока отключения высоковольтного преобразователя напряжения; на фиг. 3 показаны электроды ЭШУ в увеличенном масштабе; на фиг. 4 показана конструкция подвижного штока, а на фиг. 5 - его сечение по А-А. ЭШУ содержит корпус 1 с рабочими электродами 2, каждый из которых выполнен в виде заостренного штыря. На боковой поверхности корпуса закреплены дополнительные электроды 3. Электроды 2 и 3 соединены между собой и подключены к выходу высоковольтного преобразователя 4 напряжения. Автономный источник питания 5 через элемент 6 включения, выполненный в виде кнопки, подключен к входу высоковольтного преобразователя 4 (цепи питания на фиг. 1 не показаны). Блок 7 отключения питания, расположенный со стороны съемной крышки 8, включает в себя микровыключатель 9, закрепленный на основании 10 (см. фиг. 2). нажимной рычаг 11, шарнирно закрепленный одним концом на этом же основании, и подвижной шток 12, который через нажимной рычаг 11 воздействует на кнопку 13, управляющую работой микровыключателя 9. Шток 12 снабжен фиксатором рабочего положения, который выполнен в виде шпильки 14 из медной проволоки. На наружном конце штока 12 выполнено отверстие 15, в котором закреплена петля 16 из эластичного материала (например, капроновой тесьмы). Размер петли 16 выбран так, чтобы она надевалась на кисть руки человека, использующего ЭШУ. 3 Боковая поверхность каждого рабочего электрода 2 покрыта изоляционным материалом 17. При этом изоляционное покрытие каждого рабочего электрода выполнено заподлицо с непокрытой поверхностью заостренной части каждого электрода. Подвижной шток 12 имеет сквозное отверстие 18 (см. фиг. 4), в которое вставлена шпилька 14 фиксатора рабочего положения. С отверстием 18 сопряжены пазы 19 и 20, выполненные на боковой поверхности подвижного штока 12. Ширина и глубина пазов 19 и 20 выбрана так,чтобы в них свободно размещалась шпилька 14. В полностью собранном ЭШУ шток 12 через рычаг 11 воздействует на кнопку 13 микровыключателя 9, в результате чего его контакты замкнуты, а цепь питания подготовлена к включению ЭШУ. Перед применением ЭШУ петля 16 должна быть надета на кисть руки человека, использующего ЭШУ. ЭШУ работает следующим образом. Для приведения ЭШУ в действие, человек,использующий ЭШУ, нажимает кнопку элемента 6, подключая тем самым источник питания 5 к входу высоковольтного преобразователя 4 напряжения. В результате этого к электродам 2 и 3 прикладывается высокое (несколько десятков кВ) напряжение. При касании тела нападающего электродами 2 последний получает сильный шоковый электрический удар, приводящий к кратковременной (на несколько минут) парализации нервно-мышечной системы организма нападающего. Если нападающий пытается вырвать ЭШУ из рук обороняющегося человека, захватывая ЭШУ за боковую поверхность, в этом случае нападающий получает шоковый электрический удар от воздействия дополнительных электродов 3. Если нападающий имеет защитную одежду из электропроводящей ткани, то она прокалывается заостренными концами электродов 2. При этом замыкания электродов 2 не происходит,так как боковые поверхности этих электродов покрыты изоляционным материалом (см. фиг. 3). Высокое напряжение, имеющееся на концах электродов 2, воздействует на нападающего,который получает сильный шоковый электрический удар, кратковременно парализующий его нервно-мышечную систему. Если нападающий каким-либо способом(например, используя перчатки из электропроводящей ткани) вырывает ЭШУ из рук обороняющегося, то под действием силы, приложенной к штоку 12, последний сминает шпильку 14,которая укладывается в пазы 19 и 20. Шток 32 выходит из гнезда крышки 8, освобождая тем 4 самым рычаг 11, который, в свою очередь, освобождает кнопку 13 микровыключателя 9. Микровыключатель 9 срабатывает, разрывая своими контактами цепь питания высоковольтного преобразователя напряжения. Вследствие этого ЭШУ невозможно включить с помощью кнопки элемента 6 и использовать его против обороняющегося человека. После срабатывания блока отключения работоспособность ЭШУ восстанавливают путем замены смятой шпильки 14 на новую. После замены шпильки устанавливают шток 12 в крышку 8, которую устанавливают на ЭШУ. После этого ЭШУ вновь готово к использованию. Таким образом, введение изоляционного покрытия боковой поверхности электродов 2 обеспечивает поражение нападающего, защищенного одеждой из электропроводящей ткани,а введение блока отключения не позволяет использовать ЭШУ против обороняющегося. Указанное обстоятельство расширяет функциональные возможности ЭШУ и повышает эффективность его использования. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электрошоковое устройство, содержащее удлиненный цилиндрический корпус, на торцевой поверхности которого установлены рабочие электроды, каждый из которых выполнен в виде заостренного штыря, а на боковой поверхности корпуса - дополнительные электроды, и соединенный с упомянутыми электродами высоковольтный преобразователь напряжения с автономным источником питания и элементом включения цепи питания, отличающееся тем, что боковая поверхность каждого рабочего электрода покрыта изоляционным материалом, при этом изоляционное покрытие каждого рабочего электрода выполнено заподлицо с непокрытой изоляцией поверхностью заостренной части соответствующего штыря рабочего электрода. 2. Электрошоковое устройство по п.1, отличающееся тем, что в него введен блок отключения высоковольтного преобразователя напряжения, содержащий микровыключатель, нажимной рычаг, шарнирно закрепленный одним концом, и подвижной шток, взаимодействующий через нажимной рычаг с микровыключателем, при этом подвижной шток снабжен фиксатором рабочего положения и петлей из эластичного материала, закрепленной на наружном конце подвижного штока, а контакты микровыключателя включены в разрыв цепи питания высоковольтного преобразователя напряжения.
